一、样板引路的目的
1、加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。
2、提升项目管理水平，提高项目管理人员管理水平。
二、样板设置
1、转角型剪力墙样板
1）墙体总高1.5m，竖向分布筋A10@200，水平分布筋A10@200。根据图示配筋绑扎好墙柱钢筋（刷防锈漆），混凝土浇筑完成，拆模修边，墙顶凿毛，粘贴外墙砖。
2）外墙面做法（由外到内）：
（1）粘贴瓷砖；（2）抗裂砂浆（加热镀锌钢丝网）一层8厚；（3）过渡层抗裂砂浆（厚度不大于25mm）；（4）EPS钢丝网架聚苯板（大模内置）；（5）混凝土墙

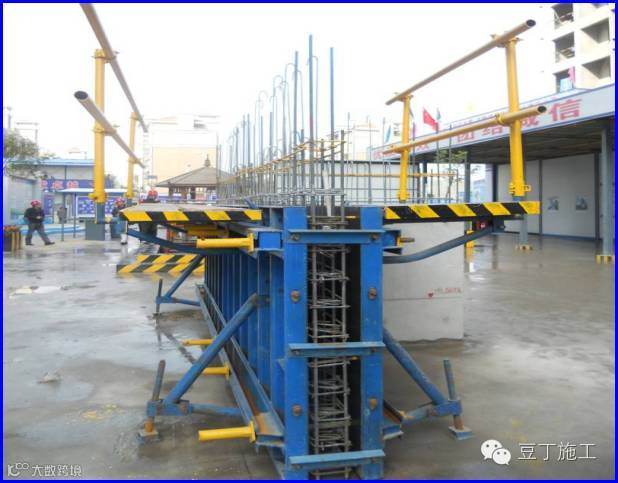

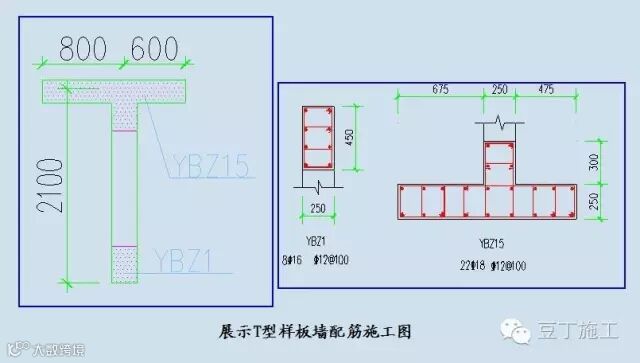

2、T型剪力墙样板
墙体总高1.5m，竖向分布筋A10@200，水平分布筋A10@150。根据图示配筋绑扎好墙柱钢筋（刷防锈漆），安放70mm厚保温板，大钢模安装加固完成。展示钢筋工程和模板工程。见下图
预期效果图

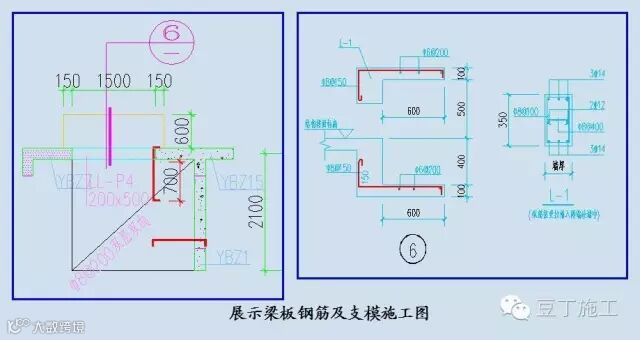

3、梁板钢筋及模板样板
1）根据图示墙体混凝土浇筑完成（900高）后施工梁、板、飘窗工艺。
2）墙体大钢模拆除，支设梁、板模板。混凝土浇筑完成，拆模修边，墙顶凿毛，冲洗干净。
3）梁截面200×500，梁底部立杆托梁二道，两侧用对拉螺栓加固。飘窗板采用工具式模板进行加固，扣件材料必须合格，扣件紧固力矩达45～60KN•m之间。梁截面尺寸偏差0～-2mm。梁、板模板安装做到无模板拼缝。

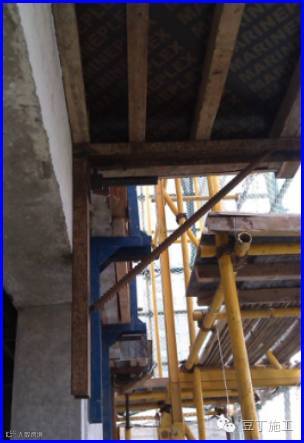

展示飘窗支模预期效果图

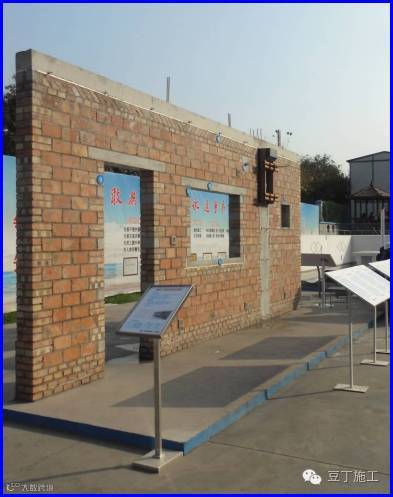

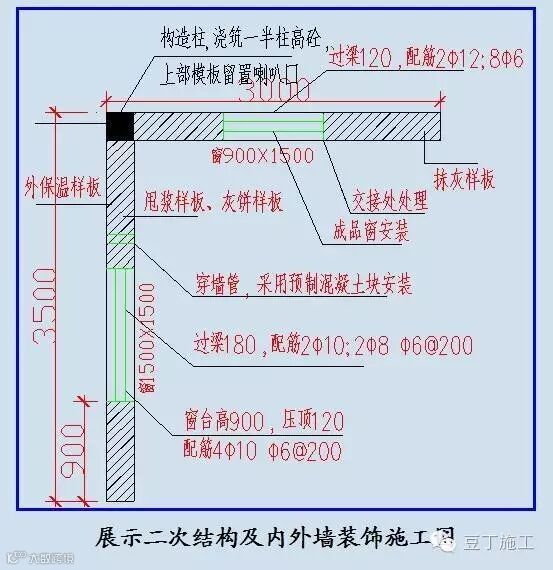

4、二次结构及内外墙装饰样板

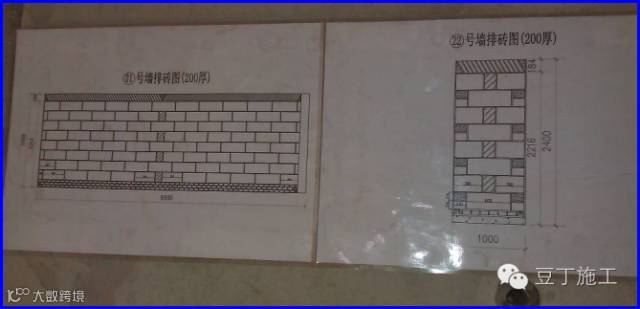

构造柱200×200，C25混凝土浇筑，砌体采用240×190×90多孔砖。砌体与混凝土结构交接处勾深缝、填胶、挂网处理。砌体墙表面使用素喷工艺，灰饼方正。门窗洞口两侧应留设预制混凝土块（100×190×90），留设位置为地面起300mm，过梁向下200mm，中间均匀布置，且混凝土块间距不大于1200mm。混凝土块要与砌块同时砌筑，不允许后补。门窗洞左、右、上边均比门窗尺寸放大25mm。

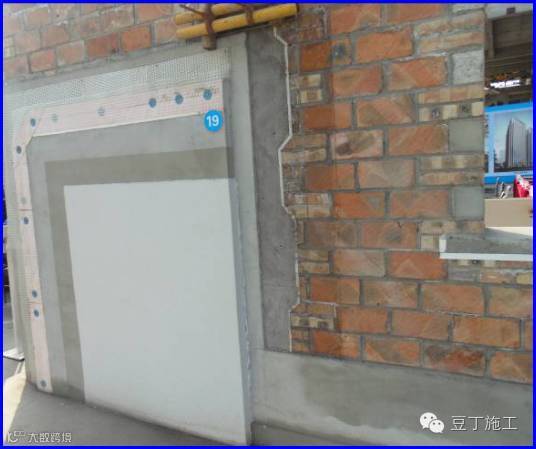

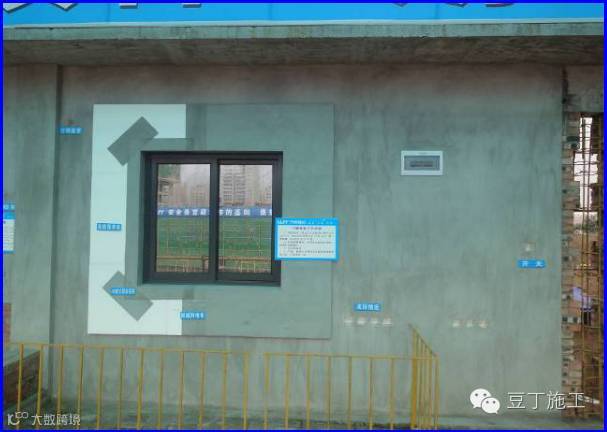

展示二次结构及内外墙装饰预期效果图

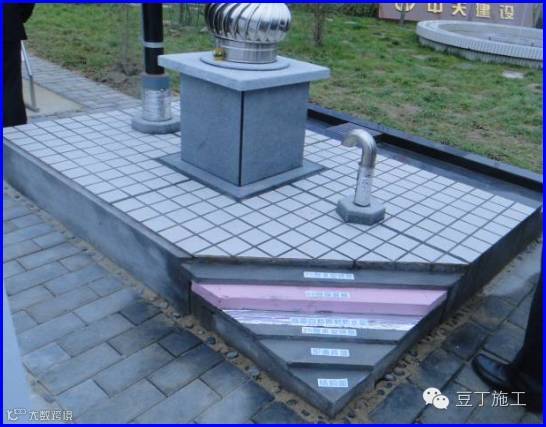

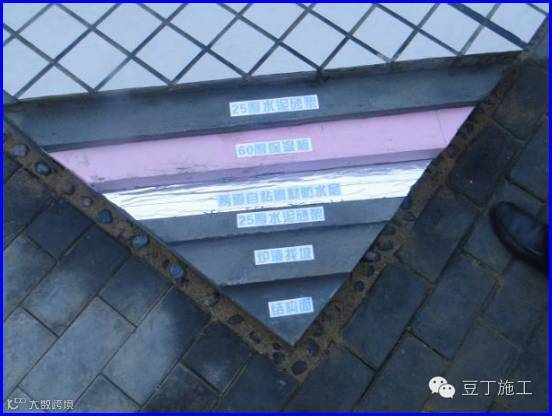

5、屋面工程样板
屋面做法：
1）100×100×10彩色广场铺地砖用3厚1:1水泥砂浆掺建筑胶粘贴；
2）25厚1:3水泥砂浆，抹平收水后两次压光，充分养护
3）刚性防水面层一道，40厚C20细石混凝土捣实压光，内配双向Ф4钢筋，间距150。按纵横＜6m设置分隔缝，缝中钢筋断开，缝宽20，与女儿墙留缝30，缝内均用接缝密封材料填实密封；
4）交叉层压膜自粘防水卷材1.5厚（YTL-VXⅠ）一道；
防水层：1.5厚自粘防水卷材（YTL-PETⅠ一道）；
5）25厚1：3水泥砂浆找平层；
6）保温层：70厚挤塑泡沫保温层；
7）找坡层：1:6陶粒混凝土找坡，最薄处30厚，坡度2%，表面抹光；
8）钢筋混凝土楼板。
安装相应配合施工防雷等施工。

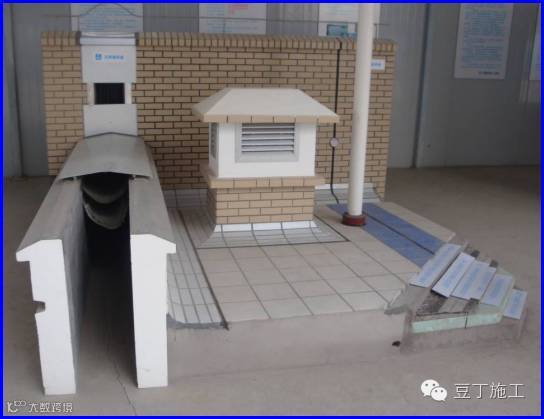

展示屋面工程样板预期效果图

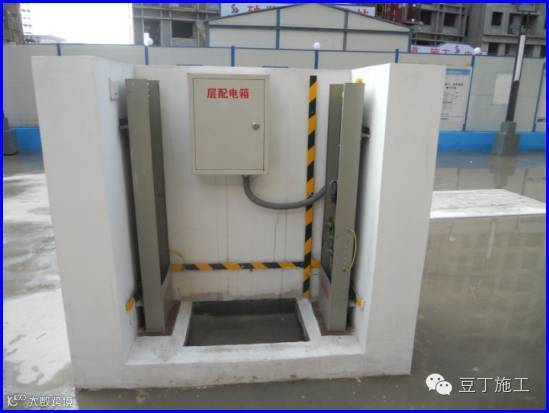

6、管道井样板
水电管道进根据住宅楼楼梯间水电管道进1:1制作。

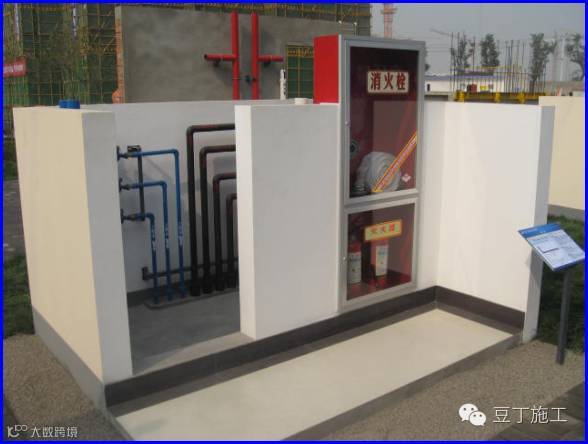

展示管井样板预期效果图
展示管井样板预期效果图

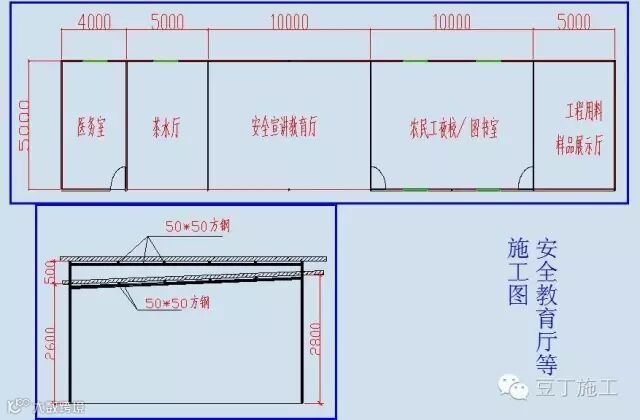

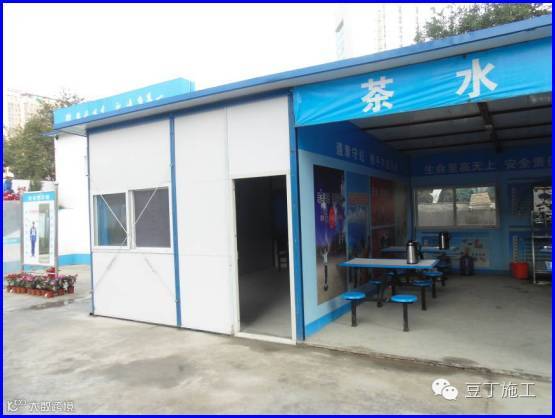

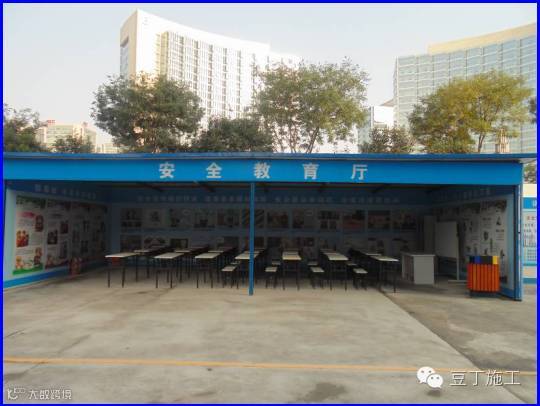

安全教育厅、茶水厅预期效果图
三、施工机具展示区

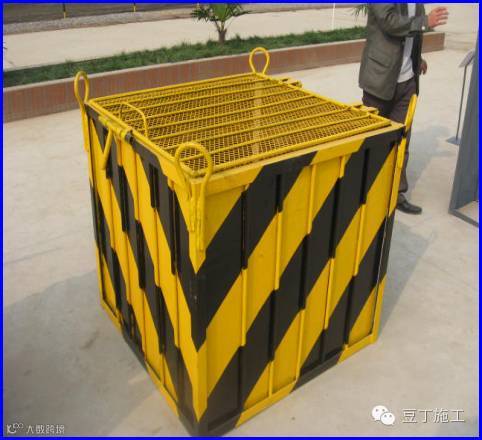

施工机具展区主要布置内容有施工现场经常使用小型施工机具防护及现场标化等内容，主要包括：施工电梯防护门、料斗、气瓶托架、电焊机推车等。

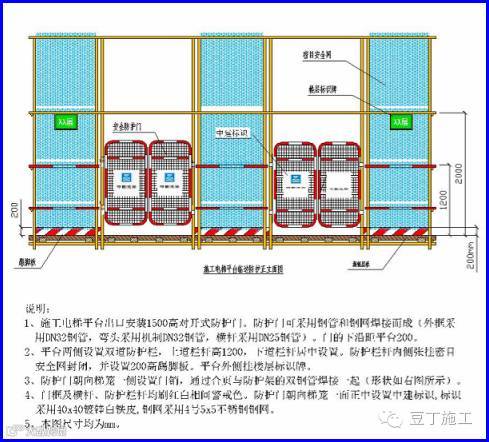

施工电梯防护门预期效果图

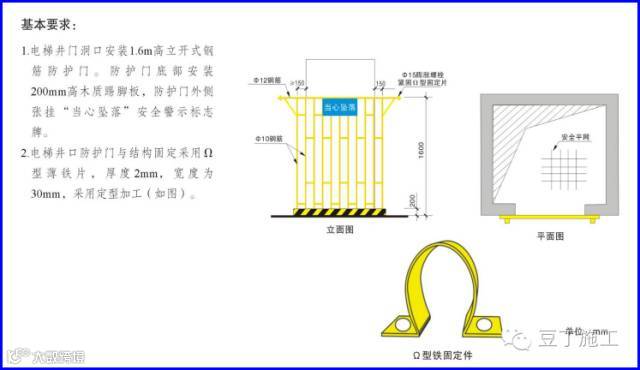

电梯井门洞口安全防护预期效果图
碘钨灯及其灯架展示预期效果图

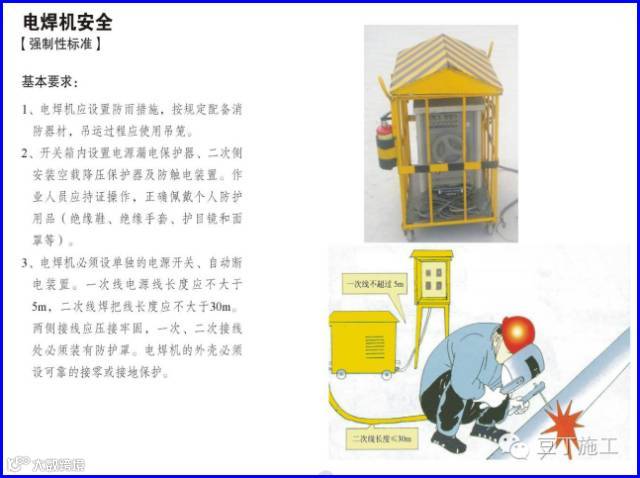

电焊机安全防护展示预期效果图

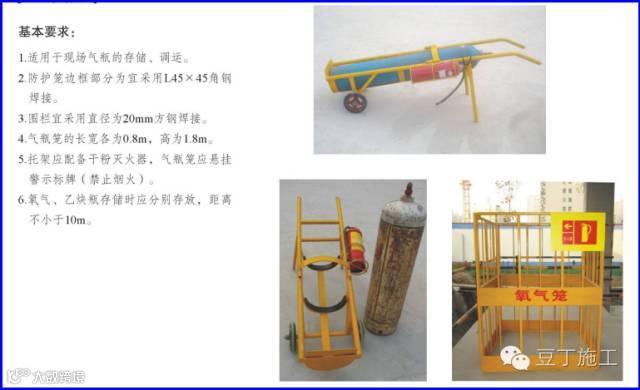

气瓶推车及存储展示预期效果图

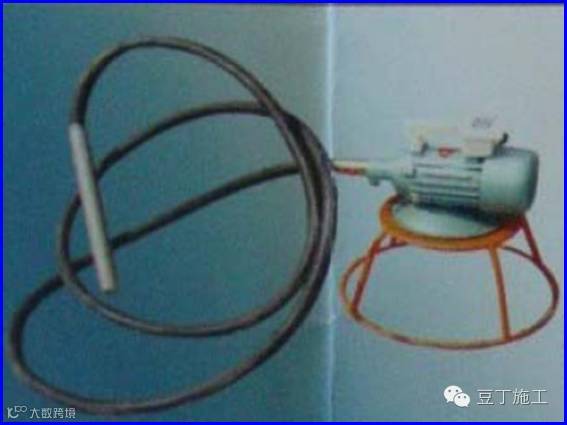

施工振捣器支座：高度30㎝，钢筋直径18，下口圆直径60㎝，上口直径35㎝，螺丝固定
施工机具展示预期效果图
四、零星样板展示区
零星部分展示区主要分布在整施工现场，主要包括：钢筋加工区（工具式钢筋棚、钢筋堆场、半成品展示）、木工加工区（工具式木工棚、木方模板堆场、模板放养堆场）、大钢模对放架、卸料平台展示、材料堆放架（主要为钢管、安装管材）、洞口、临边防护、移动厕所等。
钢筋加工棚施工图及预期效果

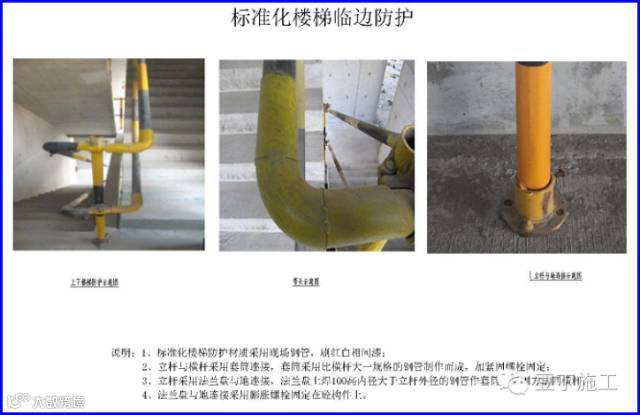

楼梯标准化防护预期效果

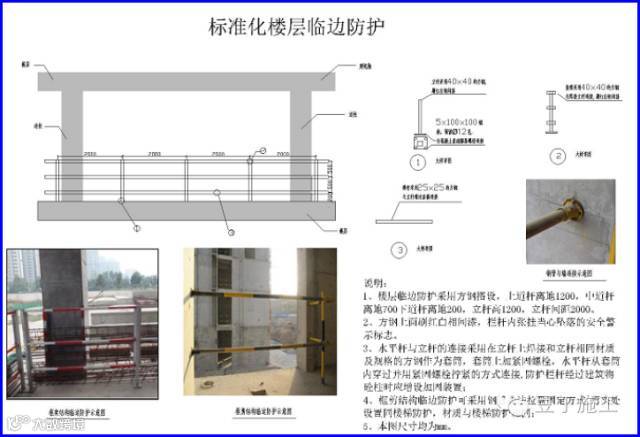

楼层标准化防护预期效果
木工电锯防护预期效果

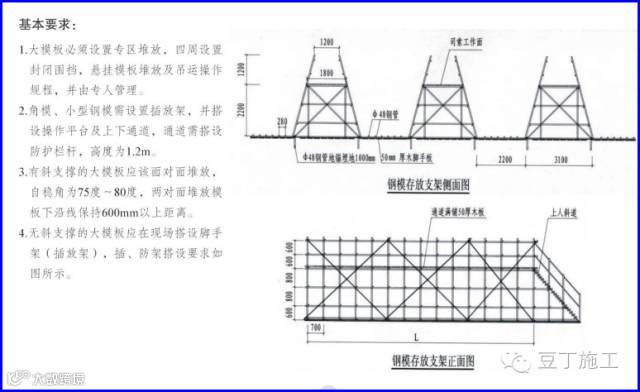

大模板堆放架施工图

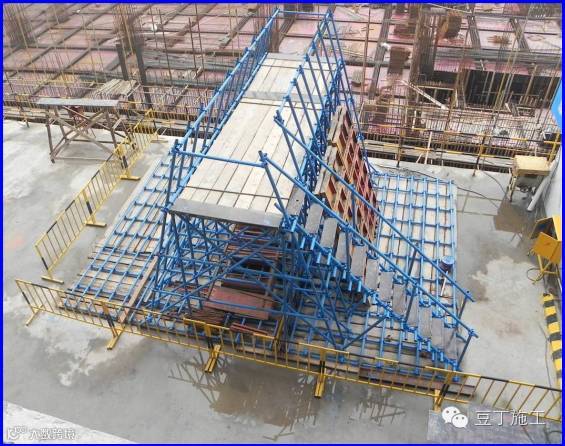

大模板堆放架预期效果

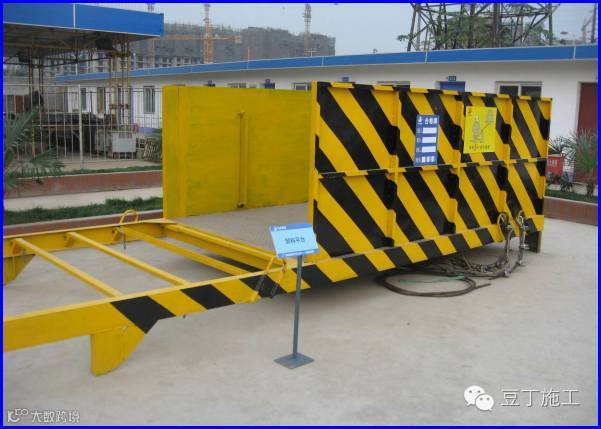

卸料平台展示预期效果

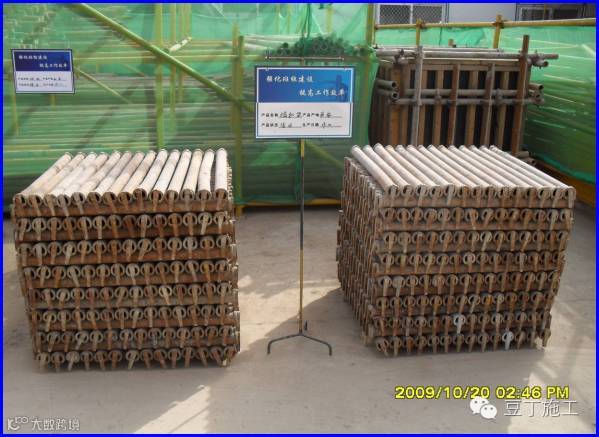

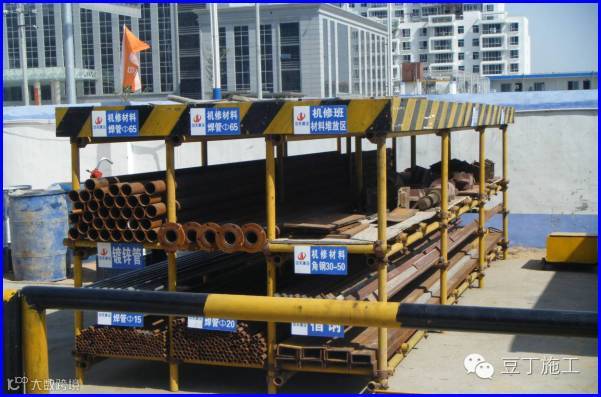

材料堆放预期效果（一）
材料堆放预期效果（二）
材料堆放预期效果（三）

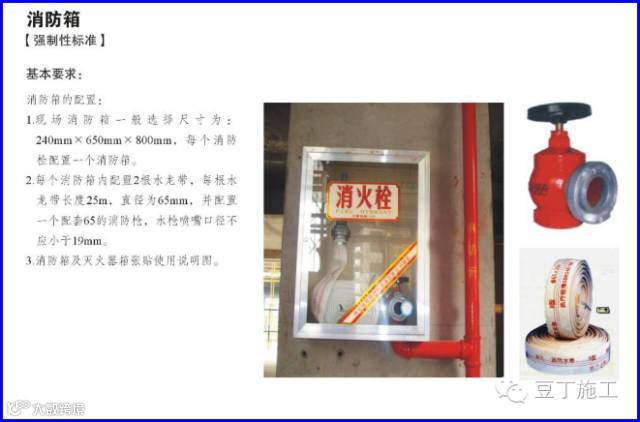

消防箱施工图

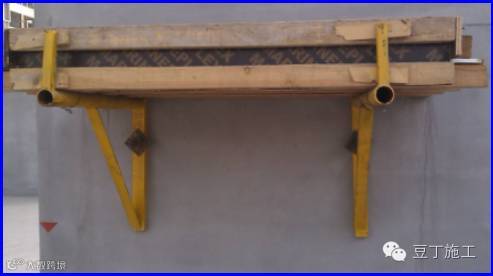

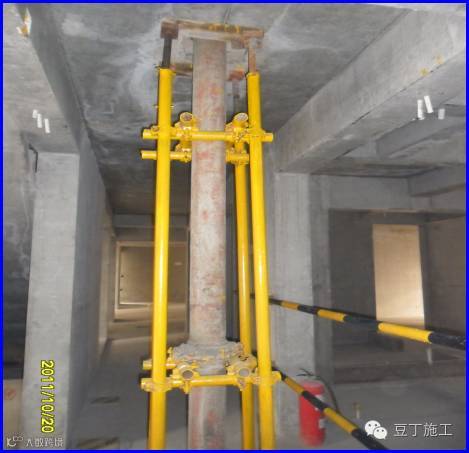

泵管立面支撑预期效果

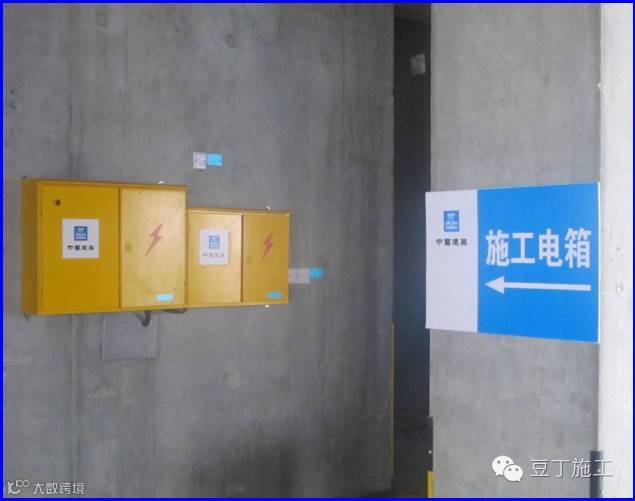

楼层临时用电预期效果
废料回收预期效果效果
对于浇筑完毕混凝土，冲洗泵管的废水进行回收，通过直通地下室的波纹管将废水排至地下室设置的沉淀池内，经沉淀后，废渣可用于回填和预制室外踏步，沉淀后的水可经污水泵回抽循环利用。
五、成品、半成品保护
成品、半成品保护主要涉及内容有：墙角护角、楼梯踏步、预留管线及插筋保护、完成同条件试块保护、沉降观测点保护等。

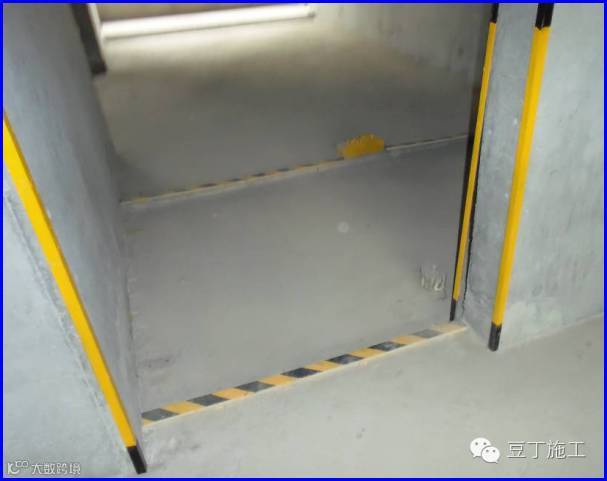

墙柱阳角护角做法及预期效果
墙柱阳角采用角钢，计划在结构施工段至抹灰前全部设置。（护角刷黄黑油漆，间距300，护角高度1300mm）。

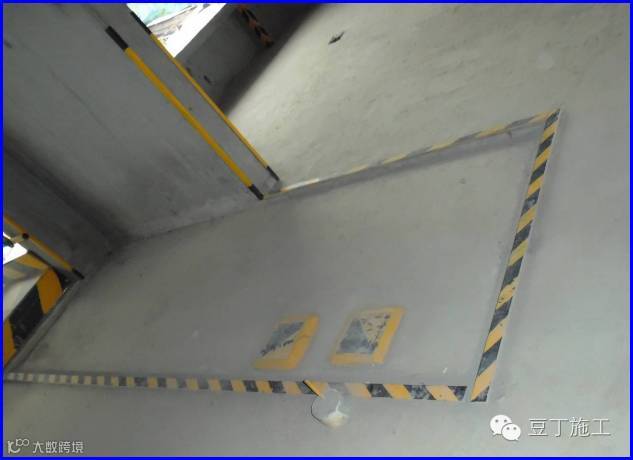

下沉式卫生间阳角成品保护预期效果

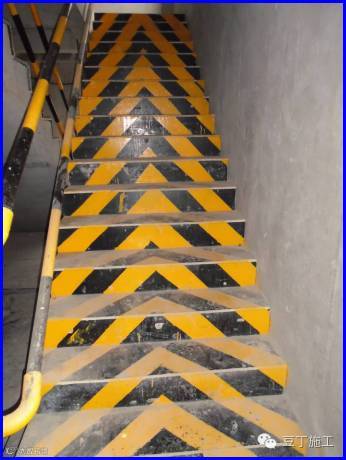

楼梯踏步护角做法及预期效果
楼梯踏步护角采用废旧模板制成，并涂刷黄黑相间油漆。

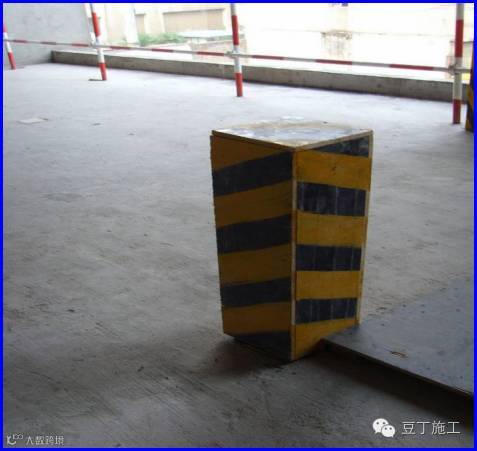

构造柱成品保护做法及预期效果
做法：钉木盒子后刷漆（黄黑）黄黑油漆间距200mm，截面尺250*250。

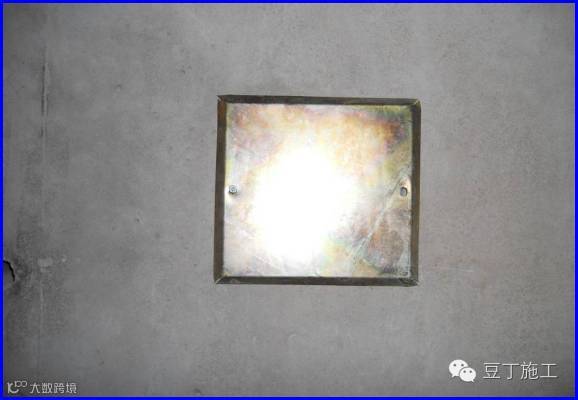

安装线盒成品保护预期效果

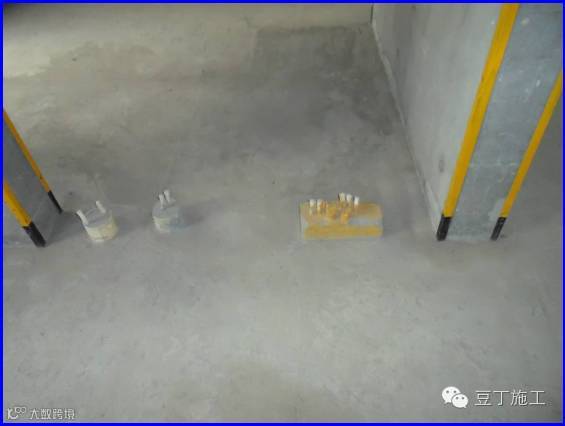

安装预埋线管成品保护预期效果
六、现场标示标志

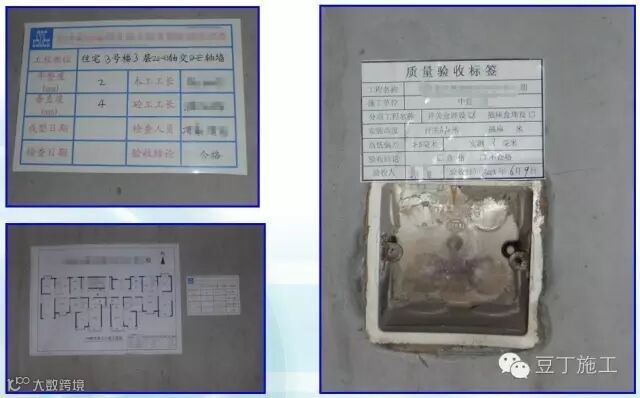

现场所要求标示有：安全通道口设置楼栋号，楼层内剪力墙或砖墙上设置轴线号，墙面需标示结构50线，放置试块位置需设置有明显标示且禁止挪动标语，沉降观测点应设置有点位号标示，参观通道设有指引标示等。

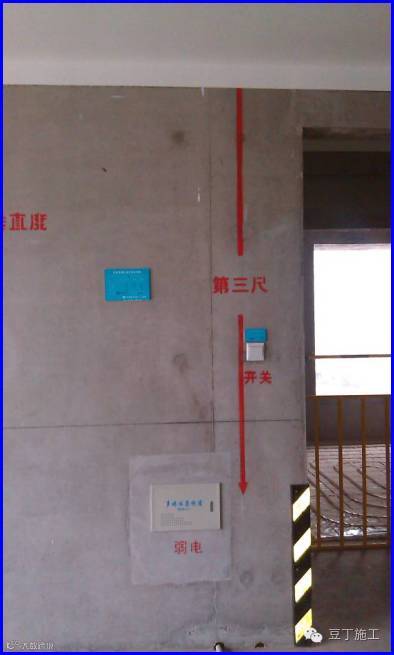

墙面标示预期效果（一）
墙面标示预期效果（二）
