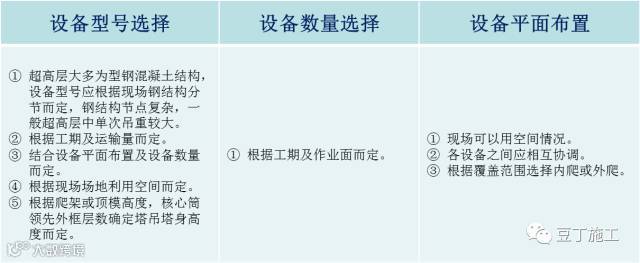

1、大型垂直运输设备施工核心技术

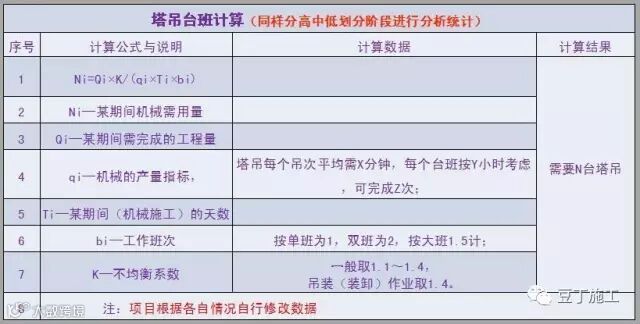

超高层施工过程中，应合理调整钢结构分节及吊次，综合工期情况，以减少大型设备的资金投入，确保施工顺利进行。

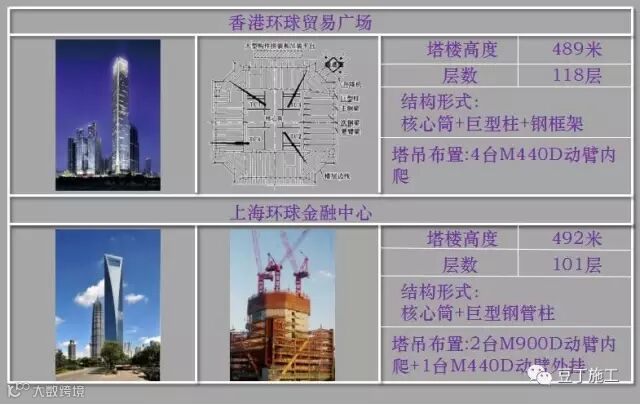

2、同类型工程大型吊装设备情况

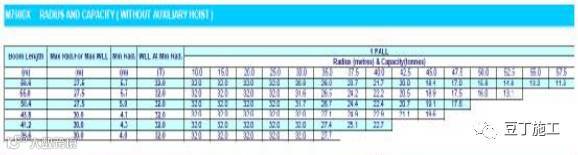

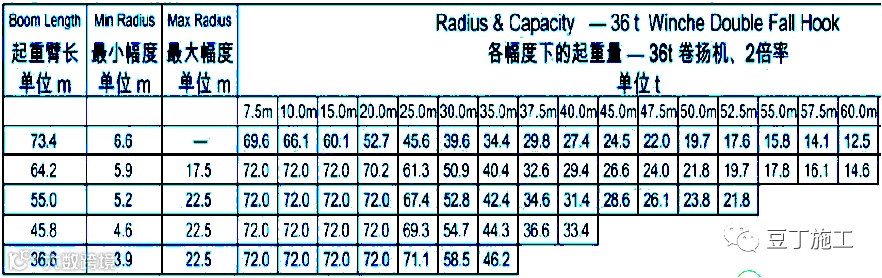

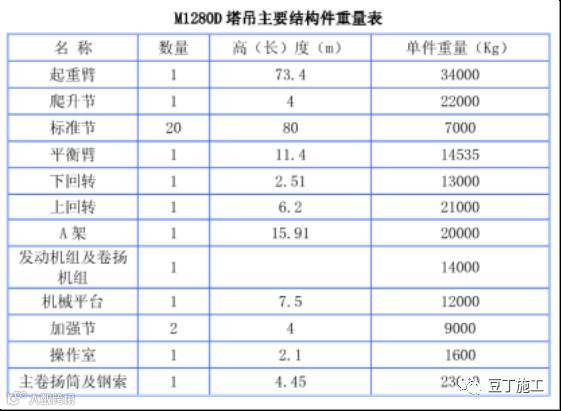

3、塔吊参数
M1280D
M1060D
M760DX

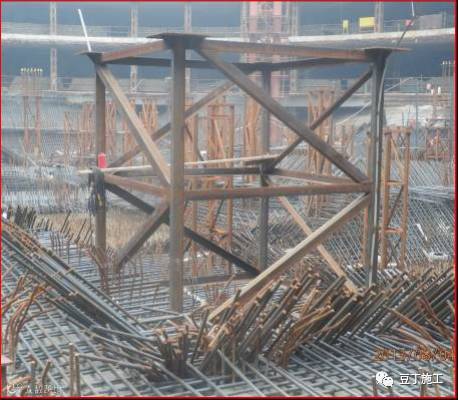

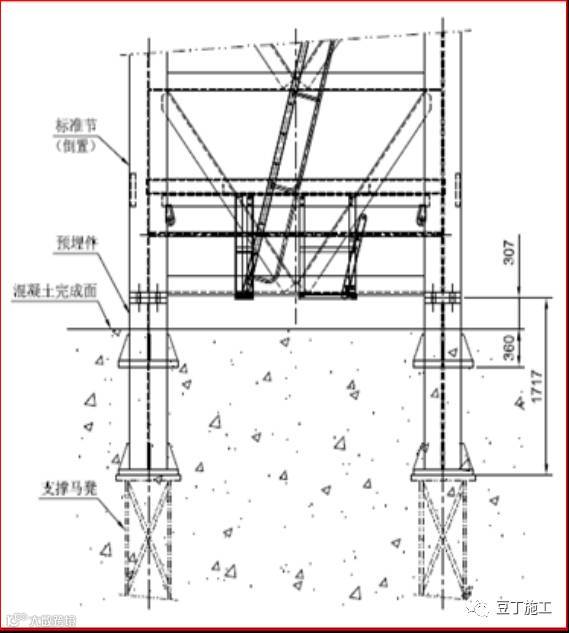

4、塔吊基础设计

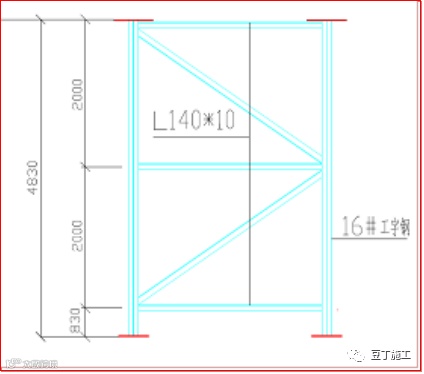

马蹬立面图

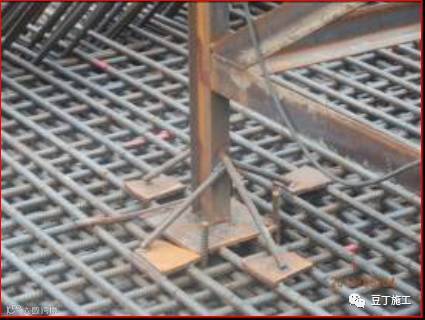

马蹬支脚固定
基础脚俯视图
固定框俯视图

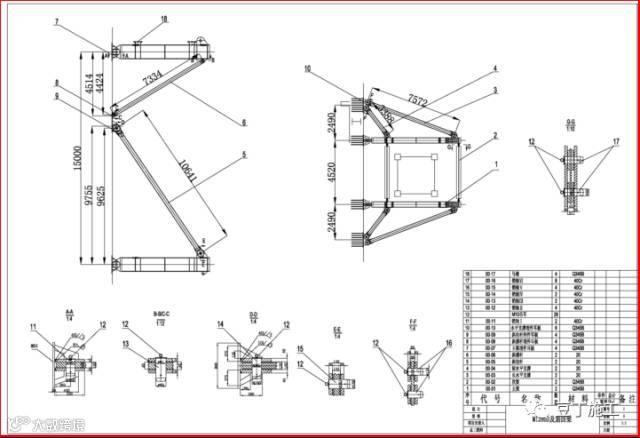

5、塔吊支撑设计

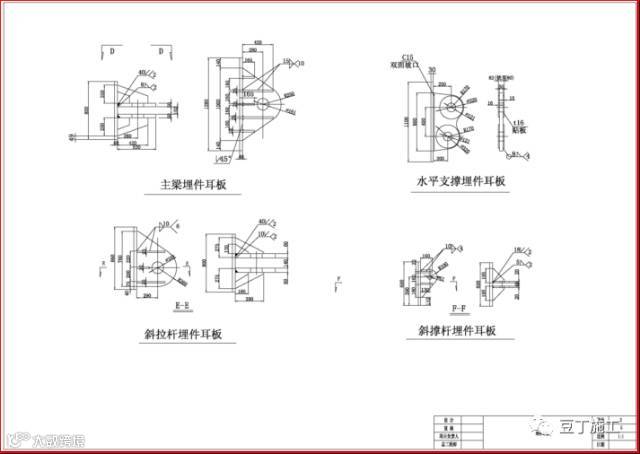

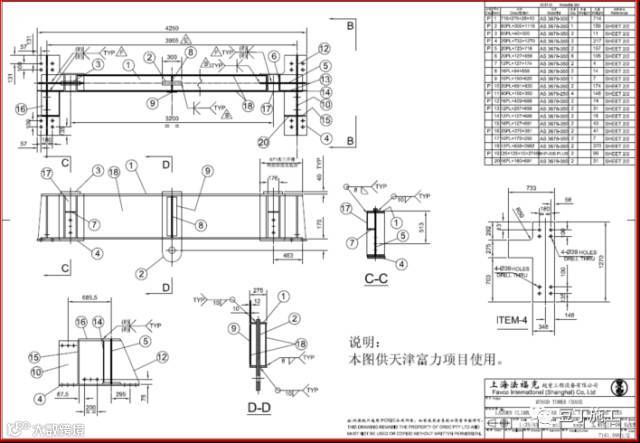

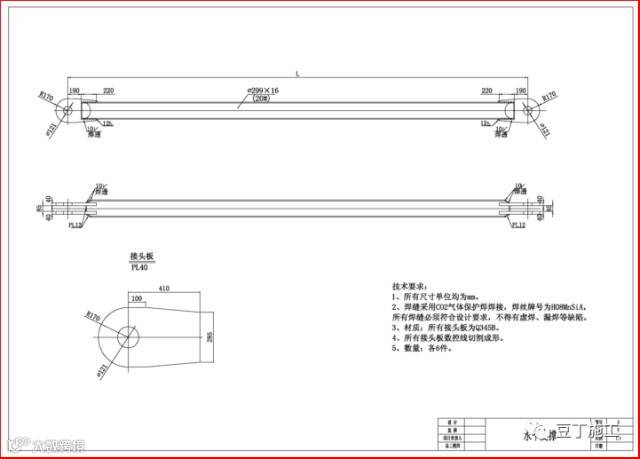

塔吊外挂架设计图纸
塔吊外挂架设计图纸
塔吊外挂架设计图纸
塔吊外挂架设计图纸
塔吊外挂架设计图纸

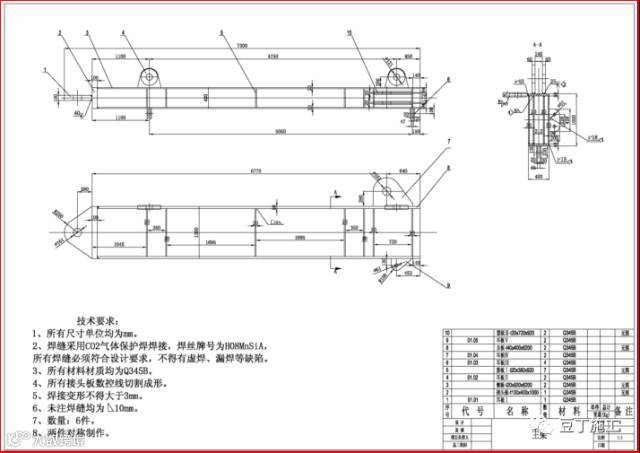

C型梁设计图纸

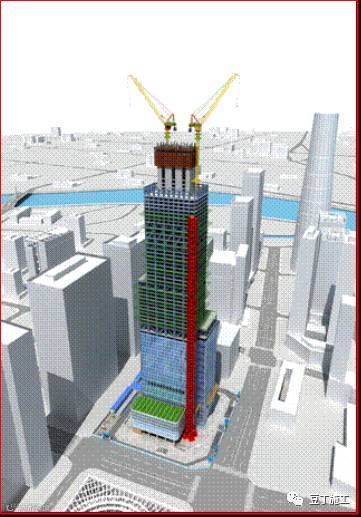

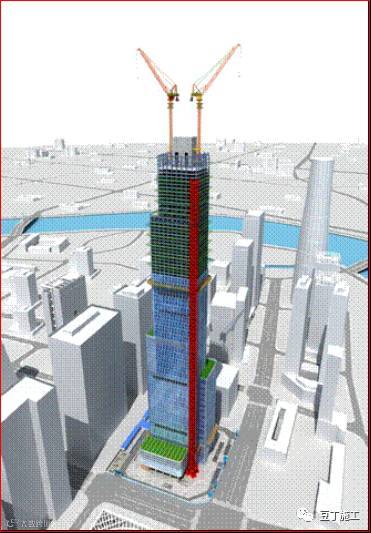

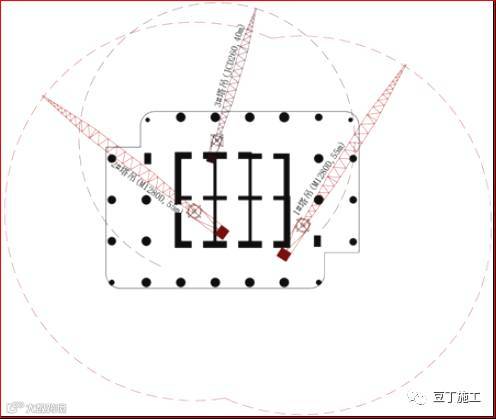

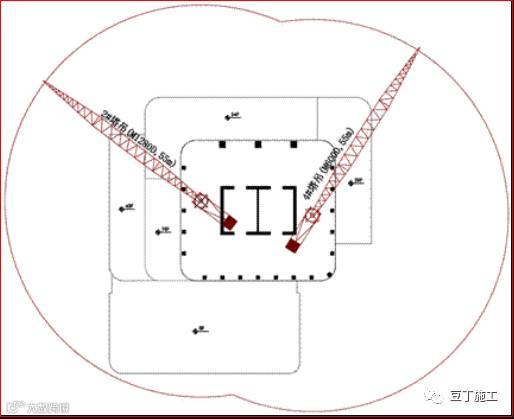

6、案例工程塔吊具体布置及安装

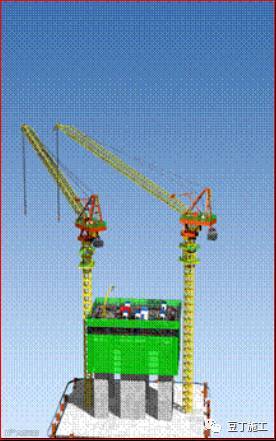

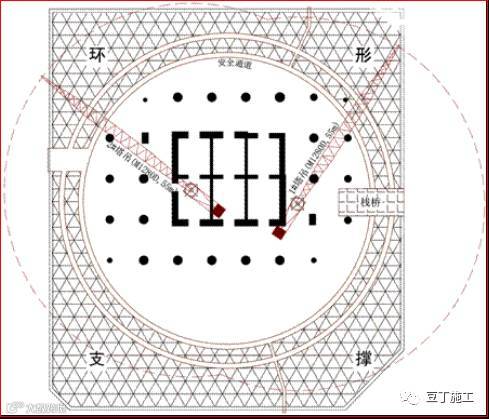

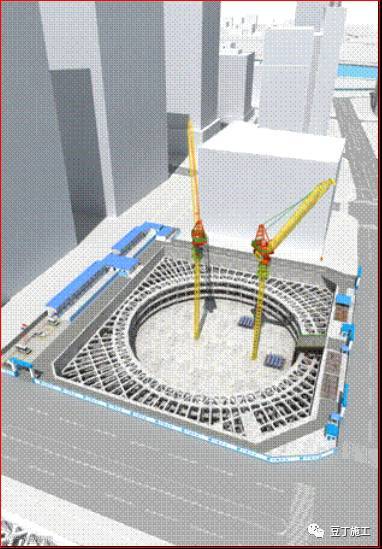

(1)地下室底板完成后，300t汽车吊将M1280D各配件吊入基坑，现有塔吊安装1#M1280D塔吊，1#塔吊安装2#M1280D塔吊。
(2)施工出正负零，通过1#塔吊安装3#JCD260塔吊,施工至50层。

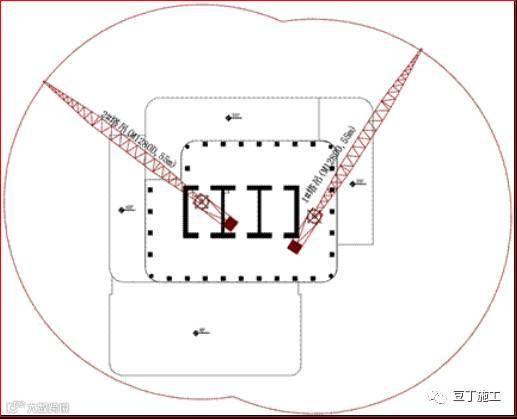

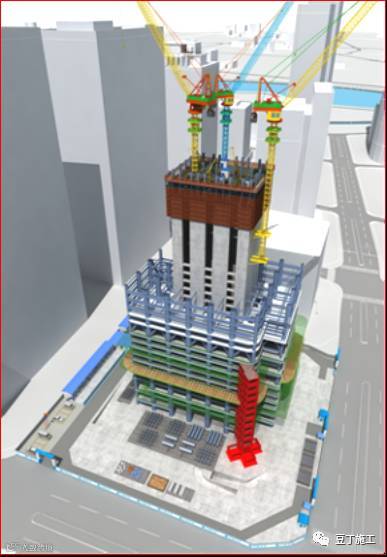

(3)50层~76F期间使用2台塔吊：M1280D（1#、2#）。

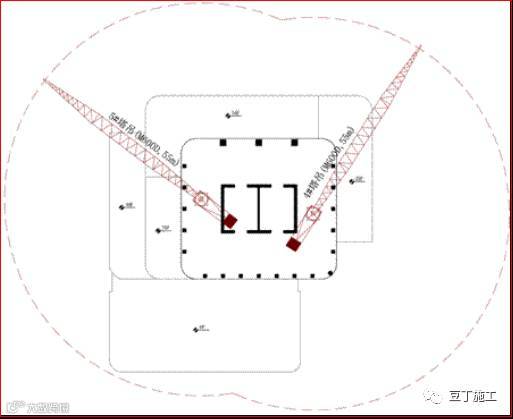

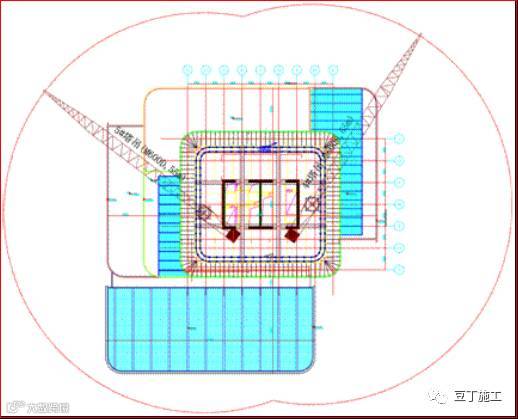

(4)地上76F完成施工后，安装2台塔吊（M600D）;2#塔吊完成4#塔吊安装，4#塔吊完成5#塔吊安装。

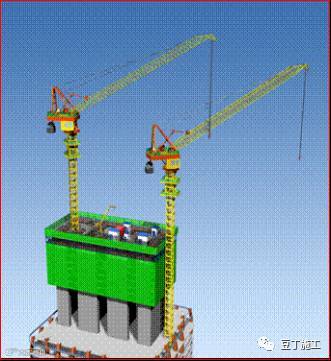

7、塔吊爬升规划

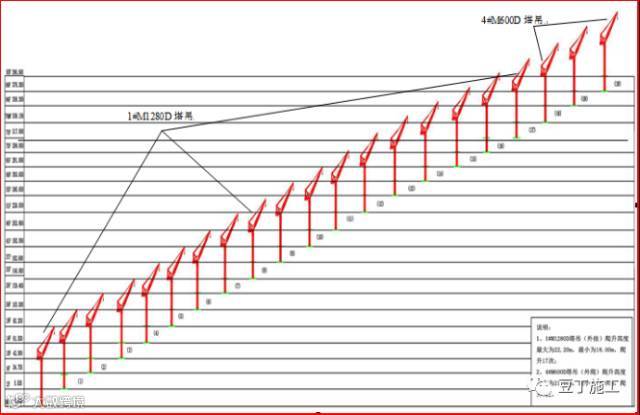

（1）1#、4#塔吊爬升规划
爬升说明：
a、1#M1280D塔吊（外挂）爬升高度最大为22.20m，最小为18.00m，爬升17次；
b、4#M600D塔吊
（外爬）爬升高度最大为21.10m，最小为18.00m，爬升3次。

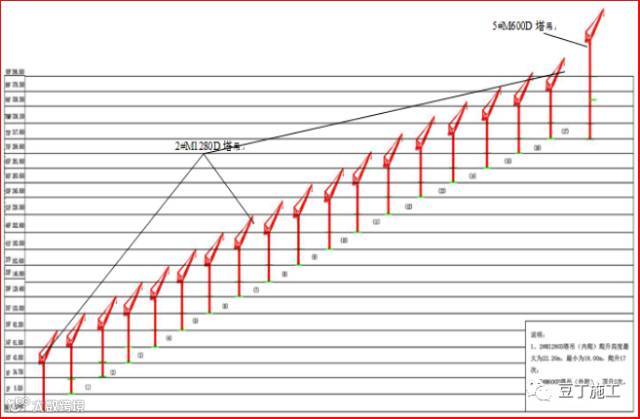

（2）2#、5#塔吊爬升规划
爬升说明：
a、2#M1280D塔吊（内爬）爬升高度最大为22.20m，最小为18.00m，爬升17次；
b、5#M600D塔吊
（外附），顶升2次。
（3）3#塔吊爬升规划
爬升说明：
3#塔吊JCD260在核心筒出地面后安装，采用外挂式爬升，每次爬升14.25m~18.10m，共爬升12次，施工50层后拆除。

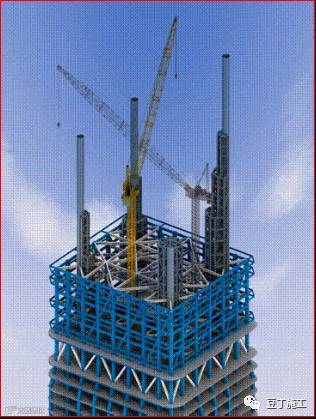

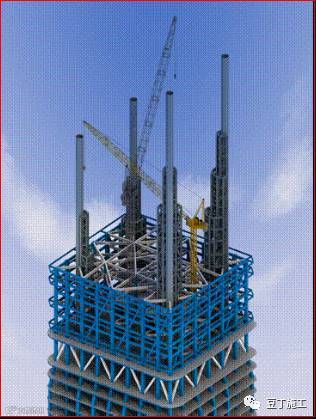

8、塔吊的拆除
(1)78F层完成后，利用2#塔吊拆除1#塔吊。
(2）利用4#塔吊拆除2#塔吊。
(3）屋面钢结构吊装完成，利用4#塔吊拆除5#塔吊。
(4）屋面天线安装完成，利用370R屋面吊拆除4#塔吊。

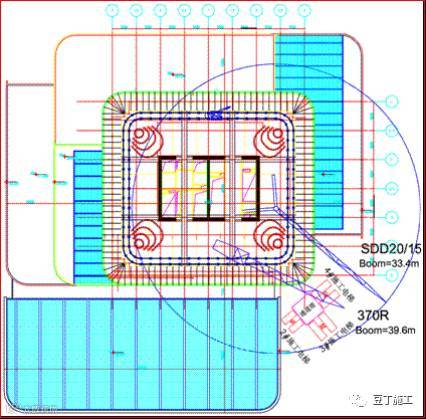

(5）370R完成4#塔吊和通道塔拆除后，由SDD20/15屋面吊拆除370R塔吊。
(6) 使用SDD3/17屋面吊拆除SDD20/15屋面吊，最后SDD3/17屋面吊人工拆除。

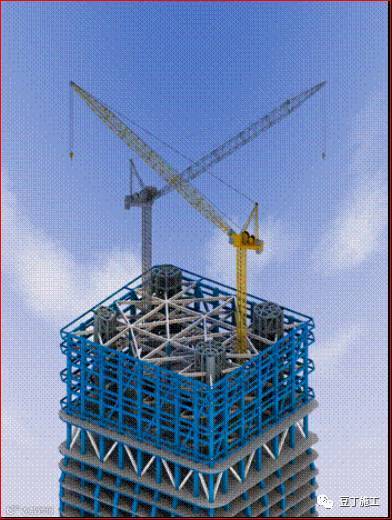

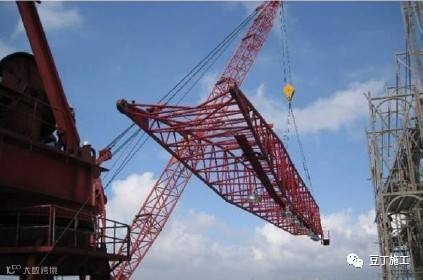

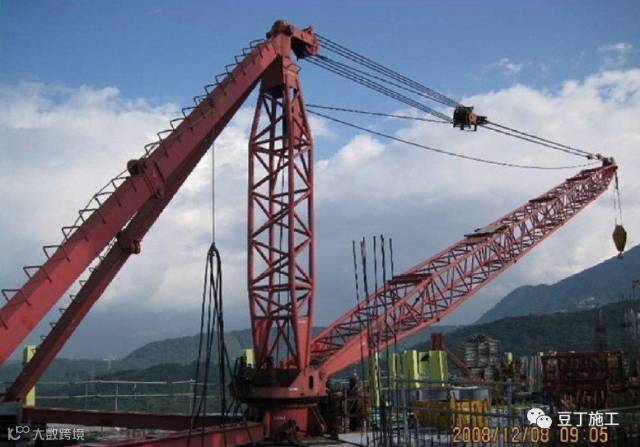

9、塔吊拆除实例
塔吊以“中拆大、立中拆小”的方式拆除，即立屋面吊拆塔、立拔杆拆除屋面吊的方式进行拆除。根据塔吊零件最大构件重量，并考虑屋面吊性能、屋面吊选址及结构承载，进行屋面吊的定位，进而开展塔吊拆除工作。
