铝合金是一种轻质高强度的金属材料，密度为2.65～2.85g/cm³，抗拉强度可达450～680MPa，比强度为钢的2.5倍，广泛应用于航空航天、汽车制造及精密仪器等领域。其良好的导热性、可加工性和耐腐蚀性能使其成为高性能结构件的理想选择。
一、铝合金的加工特性
铝合金具有密度小、强度高、导热性好、硬度低等特点，属于易切削材料。常用硬铝和锻造铝合金的硬度在150～196HB之间，断后伸长率5%～30%，塑性适中，适合多种成形工艺。
铸造铝硅合金含Si量达9%～18%，以SiC颗粒形式存在于软基体中，虽耐磨性好、流动性佳，但SiC颗粒硬度高达1037HV，对刀具磨损严重，属难加工材料。
二、铣刀选型与几何参数优化
1. 刀具材料选择
铝合金铣削：粗铣推荐YG6、YG8等普通硬质合金立铣刀；精铣采用超细晶粒YF06、ZUM103等硬质合金刀具；精密加工则选用PCD金刚石涂层或单晶金刚石刀片（粒度＜0.5μm）。
铝硅合金铣削：优先使用聚晶金刚石（PCD）刀片，因其热导率高达1800W/(m·K)，线膨胀系数仅为硬质合金的1/7～1/5，尺寸稳定性优异。粗铣用粗晶粒PCD（25～35μm，如BT028、CD30）；半精铣用中粒度（5～10μm，BT010、CD10）；精铣用细粒度（1～5μm，BT005、CD03），刃口需研磨至Ra≤0.032μm，钝圆半径Rn=0.2～0.5μm。
2. 高速铣刀结构设计
成都成量FMM型高速面铣刀适用于铝合金加工，主偏角可选75°或90°，刀体兼容三角形（金刚石）和菱形（硬质合金）刀片，直径规格为100mm、125mm、160mm。
高速立铣刀包括：ϕ1～20mm平头两齿/三齿刀、ϕ6～20mm波形刃三齿刀、ϕ2～12mm球头两齿刀及超高速ϕ6～20mm两齿/三齿刀。

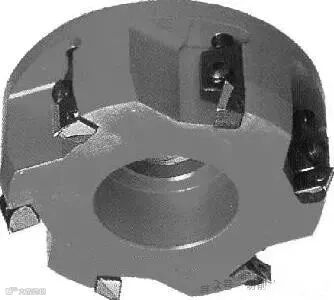

图2-113 FMM型铝合金面铣刀

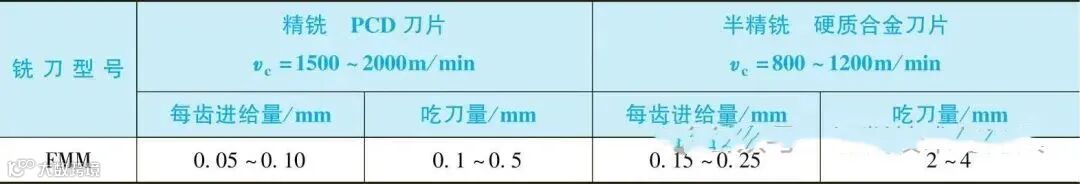

表2-21 FMM型面铣刀铣削用量（成都英格）
3. 刀具几何角度优化
前角（γo）：铝合金宜取大前角（12°～15°）以降低切削力；铝硅合金因含SiC硬质相，PCD刀具抗弯强度低，前角应减小至3°～6°以防崩刃。
后角（αo）：硬质合金刀具推荐12°～15°；PCD刀具摩擦系数低，可取较小后角8°～10°，兼顾刃口强度。
刃倾角（λs）：正刃倾角利于排屑，硬质合金面铣刀取15°～18°；PCD刀具取3°～5°以增强抗冲击能力。建议使用稀齿设计，增大容屑空间。
主副偏角与刀尖圆角：主偏角κr=60°～75°，副偏角κr′=20°～30°；加工铝硅合金时副偏角宜缩小至10°～15°，并采用rε=1.5～2.0mm圆角刀尖以提高强度。

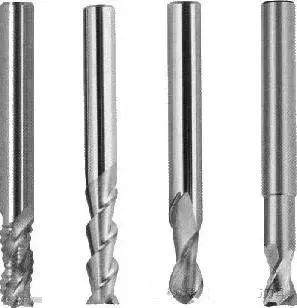

图2-114 高速立铣刀
三、切削用量推荐
1. 粗铣铝合金
硬质合金刀具：vc=500～800m/min，fz=0.25～0.5mm/z（面铣）、0.2～0.3mm/z（立铣），ap=5～6mm，ae=0.6Dc。
2. 粗铣铝硅合金
PCD刀具：vc≥1800～2000m/min，fz=0.1～0.15mm/z，ap=1.5～2mm，避免过大进给导致刃口破损。
四、铣削工艺与变形控制
1. 内应力消除方法
淬火后残余应力处理：机械拉伸法可消除90%以上应力；深冷处理结合急热可降应力20%～84%；振动消除法应在淬火后0～2小时内实施，效率达50%～70%。
加工后应力释放：自然时效适用于大型铸件；人工时效（加热保温后缓冷）用于半精加工后；振动时效成本低、周期短；高低温循环处理（150～170℃↔-40～-30℃）经3～6次循环可消除85%～90%应力。
建议流程：铸后进行自然或人工时效 → 粗铣后再次时效 → 半精铣后实施“高低温稳定化处理”以保障高精度零件尺寸稳定性。
2. 装夹方案优化
合理选择定位基准，优先采用远距离两基准面为主定位，近距离面为辅；提高定位面加工精度，确保与夹具贴合紧密。
大型工件毛坯应设工艺凸台与孔便于压紧；采用多点均匀轻压原则；腹板类零件推荐真空夹具，密封槽避开关键孔位，保证吸力充足。
压紧力方向须垂直于定位面，必要时加辅助支承或填充薄纸、铜皮、石蜡等消除间隙。每次粗/半精铣后应松开压紧件，重新修整基准面平面度。
图2-115 辅助支承
3. 薄壁结构件刀具参数选择
底部腹板加工宜用小螺旋角（β=20°～25°）减少进给力；侧壁加工采用大螺旋角（β=45°～55°）提升刚性。
推荐使用ϕ小、齿数少（2～3齿）立铣刀，容屑空间大，利于排屑；精铣硬型面可用多齿（z=4～6）小直径刀具，配大刀尖圆角（rε＞1.5mm）以改善表面质量。
尽量缩短刀具伸出长度，减少偏摆与振动。
4. 走刀策略与路径优化
铣削薄侧壁宜采用大ae、小ap分层切削，并在刀杆上加装“支承套”防止二次切削造成振纹。
立肋两侧推荐对称铣削或阶梯对称铣削。浙江大学试验表明，“工字形”零件采用阶梯对称铣削，最大变形由0.063mm降至0.021mm，显著提升精度。

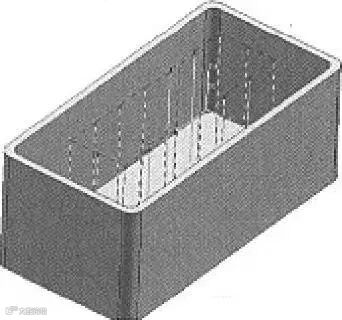

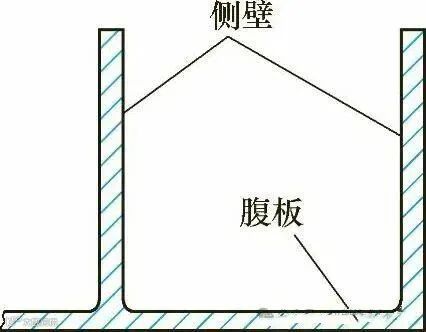

图2-116 薄壁结构件

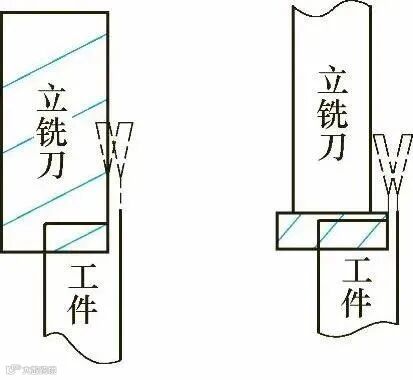

图2-117 侧壁铣削的变形

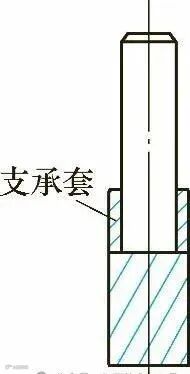

图2-118 铣刀支承套

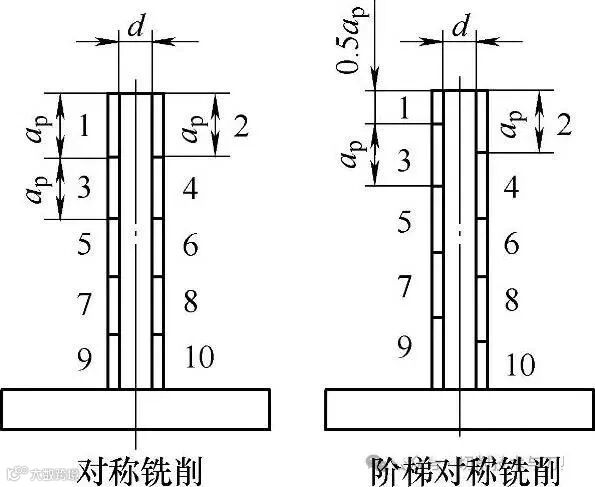

图2-119 对称铣削与阶梯对称铣削

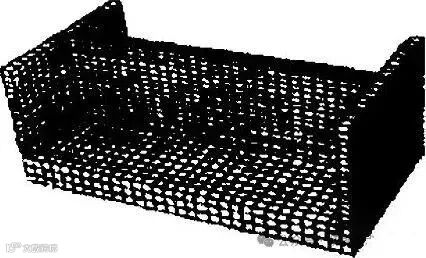

图2-120 “工字形”零件有限元网格模型

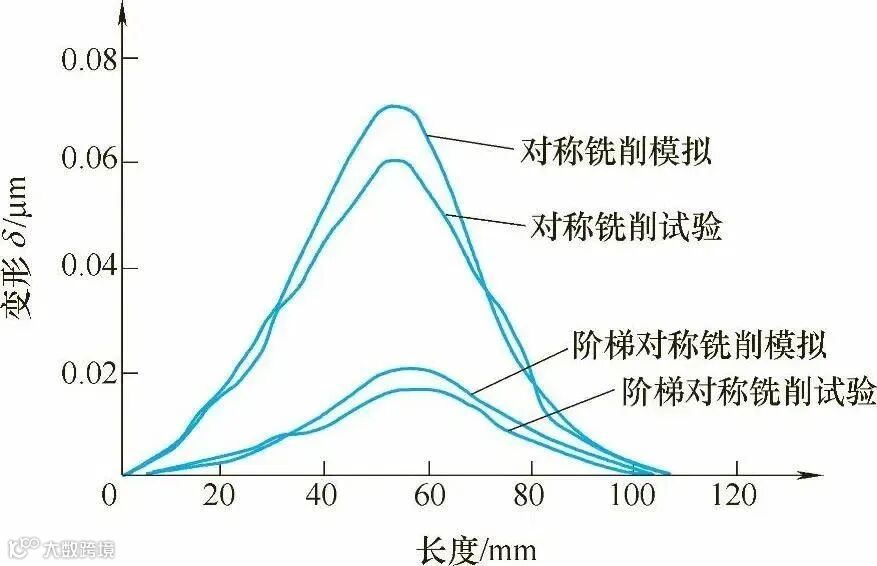

图2-121 立肋变形曲线
矩形框体类零件宜从中部往复坡走铣进刀，避免垂直切入；深度到位后环切扩展至侧壁，有效抑制振动。
薄底浅腔零件推荐从中心向四周顺铣，精铣余量1～2mm，少抬刀、一次完成；转角处采用圆弧过渡减速，避免切削力突变；走刀轨迹避免重复重叠，防止划伤已加工面。
推行等体积切削，避免全宽铣削，优先采用次摆线铣削；局部优化进给，在变形敏感区降低进给量。
应用刀具偏摆数控补偿技术，根据仿真变形数据编程补偿轨迹：侧壁加工偏移刀具路径，腹板加工调整背吃刀量，实现一次走刀精准去除余料。

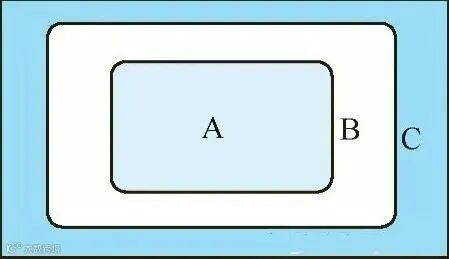

图2-122 矩形框体类零件
图2-123 底浅腔类零件
5. 大型深腔铣削工艺
粗铣选用少齿大螺旋角立铣刀，配合逆铣、大ap小ae策略，利于排屑；采用螺旋插补或坡走铣（坡角＜5°）由中心向外切削。
半精铣后松压板再精铣；精铣使用多齿超细晶粒硬质合金或PCD刀具，顺铣避免喇叭口现象；侧吃刀量＜0.05mm，精铣后空走一刀防止让刀误差。
6. 框架薄壁件减振防变形措施
加工顺序优化：先加工中间区域，利用自身刚性支撑后续侧面铣削。
切削参数控制：vc＜400m/min或＞400m/min均可降低切削力；避免在vc≈400m/min区间作业。精铣时ae＜(6～8)%Dc，ap≤5%Dc。
辅助加固方法：
- 橡皮泥加固：粘附于薄弱部位（如图2-124中E、F点），增强局部刚性，减振效果显著。
- 石蜡填充：熔点45～60℃，易于充填与清除，可使振幅降低30%～50%，加工时需控温≤35℃并加强冷却。
- 快干粉加固：石膏基无机粘结剂，凝固后微膨胀，强度高，适用于干铣环境，但具弱碱性，需注意防护。
- 低熔点合金包裹：以铋为主，70℃熔化，冷却后微胀，形成紧密包裹，大幅提高整体刚性，是减振效果最佳方案。

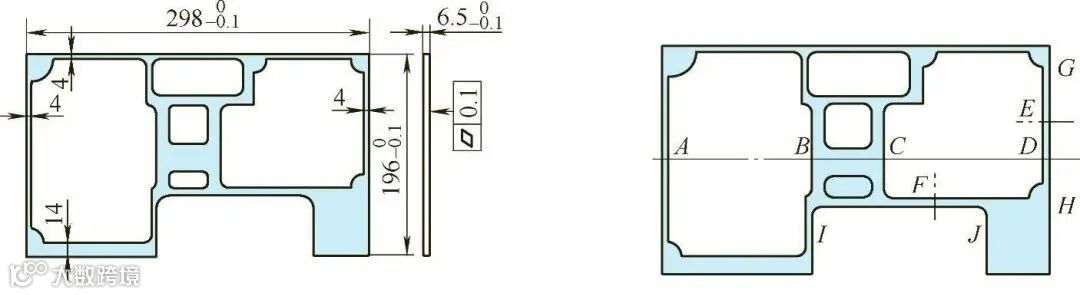

图2-124 框架薄板
7. 冷却方式选择
高速铣削铝合金时，大部分热量由切屑带走，切削区温度约100℃，一般无需切削液。深腔加工可采用压缩空气或冷风吹除切屑并散热，保持工件温度低于60℃。
当表面粗糙度要求≤Ra1.25μm时，建议使用10%～12%乳化液进行冷却润滑，有助于提升表面质量。
