大数跨境
首页
>
『技术文献』酒钢高炉炼铁降本技术研究及应用
>
0
0

『技术文献』酒钢高炉炼铁降本技术研究及应用

『技术文献』酒钢高炉炼铁降本技术研究及应用 钢铁之家服务平台
2026-01-07
2
导读：关注！



















































































































































酒钢高炉炼铁降本技术研究及应用

张得科，刘值伯

（酒泉钢铁（集团）有限责任公司运营管理部，

甘肃嘉峪关735100)




摘要

酒泉钢铁（集团）有限责任公司针对高炉炉况频繁失常、生铁成本居高不下等问题，进行了研究。该研究聚焦镜铁山矿高MgO、BaO、MnO及有害元素的特性，通过系统性研究配煤配矿技术，优化了烧结矿冶金性能、喷吹煤结构及低硅冶炼技术。具体措施包括合理控制烧结矿MgO含量、开发高钾高锌新资源、优化喷吹煤配比及实施低硅冶炼。实践表明，上述优化技术的应用显著降低了生铁成本，使其行业排名从第17位跃升至第2位。该研究系统阐述了相关技术原理、创新点及实际应用效果，为高炉经济冶炼提供了重要参考。

关键词：高炉炼铁；配煤配矿；降本技术；烧结矿；低硅冶炼

1

引言

近年来，追求低成本冶炼、以经济效益为中心的经济炼铁策略已成为铁前系统的主题，各企业一直在不停探索与创新适合企业实际条件的低成本炼铁模式[1]。酒钢在此背景下，直面其高炉生产的核心挑战：炉况频繁波动、有害元素(K、Na、Zn)富集以及原燃料成本居高不下。这些问题的根源在于其主要自产资源—镜铁山矿的特性，即高MgO(3.58%)、高BaO(1.04%)及高有害元素含量，这对烧结矿冶金性能和高炉冶炼构成了严峻考验。为此，酒钢炼铁厂自2020年以来，聚焦矿石特性，通过系统性开展配煤配矿技术创新，结合实验室研究与工业实践，探索并成功应用了一套适应自身资源条件的降本技术路径，最终实现了生铁成本的大幅降低与高炉炉况的显著稳定。

2

酒钢高炉冶炼多因素耦合影响分析及协同优化技术研究

⑴自产矿成分特点分析

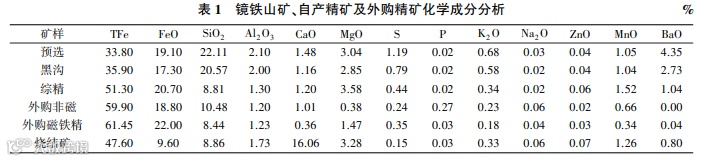

镜铁山矿、自产精矿、外购精矿成份见表1,由表1可知酒钢镜铁山矿含有显著高于行业水平的有害元素(K2O0.34%~0.4%、ZnO0.06%),导致高炉入炉碱负荷(6~8.5kg/t)和锌负荷(0.8~1.2kg/t)长期高位运行。这些有害元素不仅削弱焦炭高温性能、影响软熔带位置、导致球团矿异常膨胀，还严重制约了配矿技术发展：①迫使高炉降低炉渣碱度、提高炉温（生铁含硅较行业高40%~50%);②限制资源开发选择；③随着7号、新3号高炉大型化改造，对原燃料要求更趋严格（碱／锌负荷控制标准分别降低1kg/t和0.2kg/t)。

由表1可知：酒钢自有矿中特有的BaO（原矿2.5%~4.5%、精矿1.0%)虽能抑制烧结矿粉化，但可能对焦炭产生负面影响；高MgO(3.58%,为外购矿84倍）和MnO(1.52%)含量则会影响烧结矿液相生成及高炉渣性能（粘度、脱硫等）。这些独特的矿石特性构成了酒钢高炉冶炼面临的核心技术挑战，亟需系统性研究以突破生产瓶颈。

⑵酒钢本部烧结矿质量分析

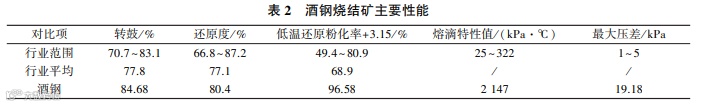

酒钢烧结矿主要性能与行业水平的对比见表2。

由表2可知：酒钢烧结矿在转鼓强度和低温还原粉化率方面处于行业领先水平，900℃还原度略优于行业均值，但在熔滴性能指标上存在显著差距。熔滴特性值和最大压差作为评价烧结矿熔滴性能的关键参数，直接反映高炉下部熔滴带的透气性状况（该区域压损约占高炉总压损的60%)。目前酒钢烧结矿的软化熔滴性能，特别是熔滴特性值与宝钢等先进企业差距明显，这已成为制约高炉顺行的重要瓶颈。因此，亟需系统研究造成这一差距的根本原因，并制定针对性的烧结矿冶金性能提升方案。

⑶合理喷吹煤理论基础

酒钢当前采用无烟煤＋动力煤＋改质煤＋工艺焦粉的喷煤结构，优化配比（降低高价无烟煤、增加低价动力煤及工艺焦粉）是降本的重要方向，但面临三方面制约：一是工艺焦粉燃烧性差，配比提高可能导致未燃煤粉增加影响顺行；二是动力煤固定碳含量低，需提高喷煤比但存在未燃煤粉增加和挥发分偏高的风险；三是对未燃煤粉作用机制认识不足，需明确其是否存在正向影响以指导配煤优化。随着新建2×70t/h磨煤机投产，台时产量已不再是限制因素，当前喷煤结构调整需重点平衡成本效益（优先低价煤种）、燃烧性能（控制未燃煤粉）和系统安全（防范爆炸风险）三大要素，其中深入研究未燃煤粉的影响机理将为结构优化提供关键理论支撑。

3

改善烧结矿冶金性能及降低固体燃料消耗

烧结矿作为高炉主要原料，其冶金性能直接影响高炉炉况的稳定顺行。通过与行业先进水平对标分析，发现酒钢本部烧结矿在900℃还原度和高温熔滴性能方面仍存在提升空间，需重点优化改进。通过对酒钢烧结矿熔滴实验数据的系统分析，揭示了化学成分对熔滴性能的影响规律。研究表明：在基准MgO含量(3.2%)条件下，适当降低MgO含量可提高软化开始温度、缩小熔融区间，但过度降低会导致软熔带上移；建议根据自产精矿配比灵活搭配外购精矿（高配比时选用低MgO高品位精矿，低配比时选用高MgO精矿），将MgO控制在3.2%以内。同时，降低碱度至1.78±0.05倍可改善熔滴性能，缩短高压持续时间。这些优化措施通过调节熔滴特性值（温度－压差积分）和最大压差等关键指标，有效提升了烧结矿在熔融区间的透气性，为高炉稳定顺行创造了有利条件。

4

高炉喷吹煤结构优化研究与实践

通过分析未燃煤粉生成机理（未及时燃烧与不完全燃烧）及其对焦炭的保护作用（降低CRI2.6%、提升CSR1.5%),结合煤种性能对比发现：动力煤燃烧率最高(71.91%)但挥发分超标风险大，改质煤燃烧性能差但气化保护效果次优，无烟煤固定碳高(78.63%)而燃烧率低。基于爆炸性实验与经济模型（临界焦炭价2703元/t),确立“8%工艺粉焦＋动力煤≤60%”安全配煤结构，实现固废全量利用，混合煤成本降低104.6元/t,同时维持固定碳≥70%、挥发分≤24.5%,兼顾高炉顺行与经济性，为钢铁企业喷煤降本提供系统解决方案。

5

高炉低硅冶炼技术突破

高炉冶炼过程中，降硅是一项重大节能增产措施。生铁含硅量的降低既可降低焦比和提高产量，也可促使炼钢实行无渣或少渣冶炼，缩短炼钢时间，降低能耗和材料费用，因此，硅铁的冶炼技术是炼铁生产技术现代化的重要内容之一[2]。针对酒钢高炉铁水含硅量偏高(0.5%~0.8%)、燃料灰分SiO2超30%的瓶颈，通过炉渣特性研究发现：含钡、高锰及高MgO(14%~16%)炉渣可显著提升热容量（温度波动抵御能力增强15%),在BaO增量条件下炉渣温度提升20~30℃,MnO添加使黏度降低10%~15%。基于此，创新采用“三环布料＋焦矿角差调控”装料制度（焦角提升1°、矿角降低1.5°),实现全厂铁水含硅量由0.63%降至0.51%,铁水物理热仅下降5℃,硫含量微增0.007%,在保持1482℃铁水温度前提下突破低硅冶炼技术壁垒，为高硫燃料条件高炉降本提供新路径。

6

高钾高锌经济料开发与协同排杂技术应用

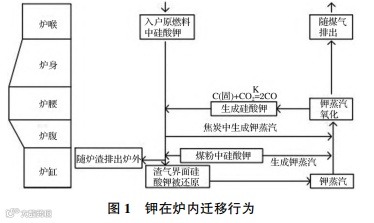

针对西藏块矿高钾(K2O0.355%)、高锌(ZnO0.259%)特性，通过解析钾锌危害机理发现：钾在软熔带富集达入炉13.1倍，导致焦炭CRI飙升34%（由23.6%升至57.5%),CSR骤降30%；锌冷凝恶化透气性并引发风口损毁。研究证实，温度升高、炉渣排钾能力下降；碱度提高、炉渣排钾率下降；MgO含量增加、排钾率降低；而Al2O3含量增加则显著提高排钾率[3]。基于此，创新实施“渣系调控＋气流优化”协同策略：①通过降低炉渣碱度（由1.05降至 1.03)、提升MgO至9.5%（排钾效率最优区间），并利用Al2O3的促排特性，使渣中K2O含量提升至0.94%（较同行高0.5%),排钾率达108%;②采用“长风口＋富氧强化”送风制度（富氧量+85.7%,风压+6kPa),中心气流速度提升15%,排锌率突破 114%。累计消纳西藏块矿25.7万t,在吨铁渣量维持140kg高位条件下实现钾锌高效同步脱除，为高成本压力下经济料开发建立“温度－碱度-MgO/Al2O3”钾在高炉内的迁移行为见图1。

由图1可知：该图直观反映了钾元素在高炉不同区域的迁移路径和富集特性，特别是在软熔带区域的高倍富集现象（可达入炉量的13.1倍），这是导致焦炭性能劣化(CRI飙升，CSR骤降）的关键机制。

7

结论

面对钢铁行业严峻形势，酒钢本部以生铁成本跻身行业前五为目标，通过系统性技术创新实现降本突破。针对镜铁山矿高BaO、MgO、MnO及有害元素的特性，率先开展自产矿对烧结冶炼性能影响的深度研究，建立有害元素管控体系，通过优化配矿原则、提升高炉排碱排锌能力，开发新型资源组合降低原料成本。同步推进工艺革新：基于未燃煤粉对焦炭高温性能的保护机理优化喷煤结构，创新装料制度提升煤气利用率至47.7%,实施低硅冶炼（铁水硅含量0.25%~0.35%)与物理热稳定控制技术。烧结环节重点攻关FeO含量调控，使固体燃耗降低3.8kg/t,并首次系统研究氯元素对高炉的影响机制。

酒钢通过配煤配矿技术创新，解决了高有害元素资源利用难题，实现了生铁成本的大幅降低。未来需进一步优化低硅冶炼工艺，探索高炉煤气脱氯技术，以应对更严苛的环保要求。此项研究为类似资源条件的高炉提供了可复制的技术路径。

8

参考文献

[1]郭宪臻，沈峰满，关志民，等．低成本高炉炼铁科学化管理与操作[J].材料与冶金学报，2011,10(2):88⁃92.

[2]杨生州，候伟．高炉冶炼低硅生铁技术的探讨[J].甘肃冶金，2013,35(6):23⁃24,34.

[3]刘世腾，赵亚军．基于酒钢高炉渣的排钾效果实验研究[J].甘肃冶金，2025,47(1):48⁃50,55.

[4]刘艳敏，辛渊，李保良，等．氯元素对高炉煤气管道的腐蚀与预防[J].天津冶金，2022(5):8⁃10,14.


中国钢铁之家资源库

已有2万+成员入驻的钢铁专业人才库

定期发布行业技术、装备、采购招标、人才招聘

 现招募会员(开通阅览人才资料及电话的权限)

1000元/人/年，欢迎加入寻找发展机遇！

免费扫码加入我们！


   钢铁之家简介

      钢铁之家隶属于北京立华钢联科技有限公司，公司成立于2009年，拥有全资子公司钢铁之家河北冶金科技有限公司，我们是一家国内权威的钢铁行业专业技术服务机构，集网站、期刊、会议、培训等服务为一体，自成立以来十年期间成功举办了80多场焦化、烧结、炼铁、炼钢、轧钢、低碳环保、智能制造等涉及钢铁生产各个工序的技术交流及专业培训，受到各大钢铁公司及相关单位的高度认可和一致好评。并与各省金属学会、钢铁工业协会、北京科技大学、东北大学、武汉科技大学、安徽工业大学、中南大学、燕山大学、及各大钢铁研究院所有诸多合作，为国内多家钢厂生产线提供有效的技术解决方案，致力服务于我国钢铁工业的技术进步。

      在立足钢铁行业技术、资讯科技综合服务基础上，全面打造“品牌”理念和“创新”服务体系，专注钢铁产业链纵各环节的关键资源整合和助推企业的经营管理服务，为钢铁产业链的健康优化提供最有价值的贡献。

- END -

【声明】内容源于网络
0
0
钢铁之家服务平台
钢铁之家是一家钢铁行业技术服务机构。集网站、内刊、会议、产品代理、技术咨询等为一体。旨在推动钢铁技术和信息交流及科学管理，服务于我国钢铁工业的技术进步。促进钢铁科学技术繁荣与发展！
内容 471
粉丝 0
钢铁之家服务平台 钢铁之家是一家钢铁行业技术服务机构。集网站、内刊、会议、产品代理、技术咨询等为一体。旨在推动钢铁技术和信息交流及科学管理，服务于我国钢铁工业的技术进步。促进钢铁科学技术繁荣与发展！
总阅读228
粉丝0
内容471
