【无需工具，一锁即稳】NBK快速释放接头，解锁状态一目了然！

在频繁切换工装或空间受限的生产线上，传统螺丝安装方式效率低、耗时长。NBK推出的FQRM快速释放接头，专为反复切换作业及工具操作不便的场景设计，显著提升装配效率。

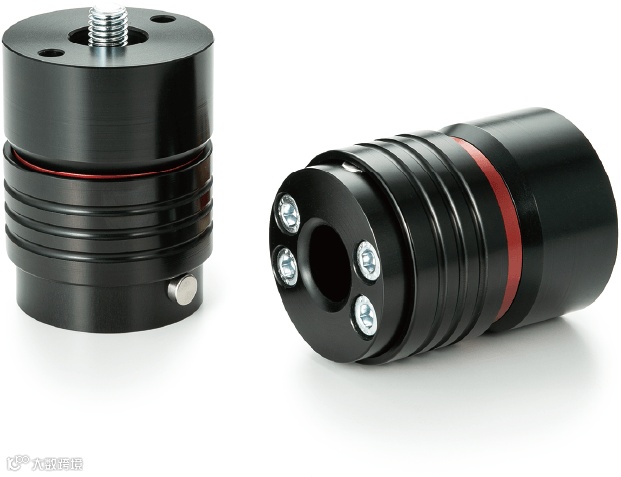

快速释放接头 - 外螺纹型 FQRM

尺寸

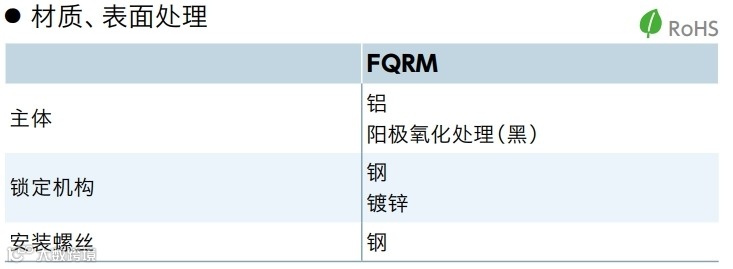

材质与表面处理

产品特点

• 配合专用螺柱FQR-S，无需工具即可实现零件、设备间的快速定位与连接。
• 主体通过安装螺丝固定于装置，适用于夹具、生产线中垫板、保护盖等附件的安装。
• 操作简便：解锁时按下安全锁定按钮并推动弹性间隔体；锁定则反向移动即可完成。
• 内置安全锁定按钮，防止误操作导致意外解锁。
• 视觉化状态提示：解锁时红色环外露，便于操作人员识别当前状态。
• 连接专用双头螺柱FQR-S时具备空转功能，避免应力集中。
• 可选配Φ6定位孔安装定位销（需另配），防止FQRM与安装件发生相对旋转。
• 提供浮动型与固定型两种结构：浮动型适用于存在径向或轴向偏差的场景，如多点安装或间隙配合；使用时需加大安装侧销孔以充分利用间隙补偿能力。
• 固定型确保外螺纹件与主体无间隙连接，定位更精准。
• 安装螺丝须满足强度等级8.8及以上（符合JIS B 1051:2014标准）。
• 适用温度范围：-30℃～120℃。

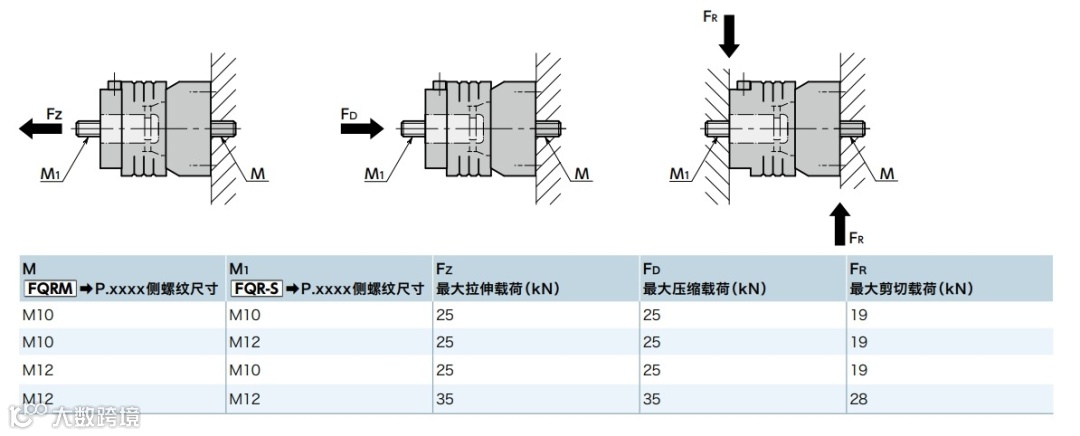

强度性能

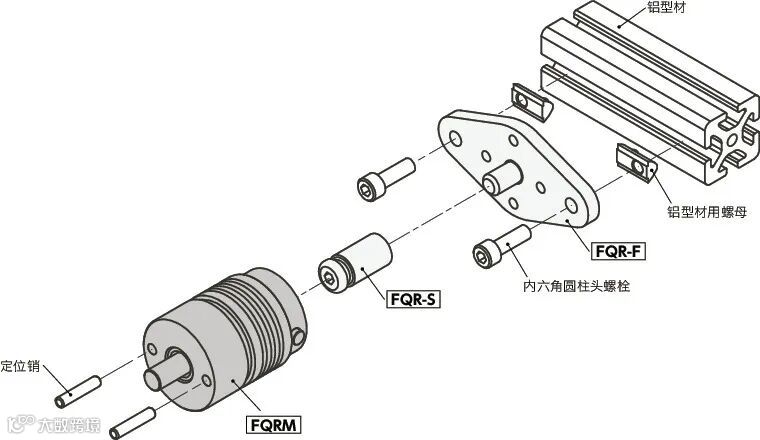

安装示意图
