钢丝绳倍率变换操作指南
钢丝绳是起重机的关键部件之一，其穿绕方式直接影响作业安全与效率。根据载荷需求选择合适的钢丝绳倍率至关重要：倍率过小会导致单绳拉力超载，倍率过大则可能使吊钩无法降至地面，并降低起升速度。请注意，主、副起升钢丝绳必须严格按照穿绕图进行卷绕，错误的绕绳方式可能导致设备损坏。
以下是钢丝绳倍率变换的标准操作步骤：
1. 准备工作
打好支腿，将起重臂完全收缩并旋转至侧方或后方区域，降臂后将吊钩降至地面。

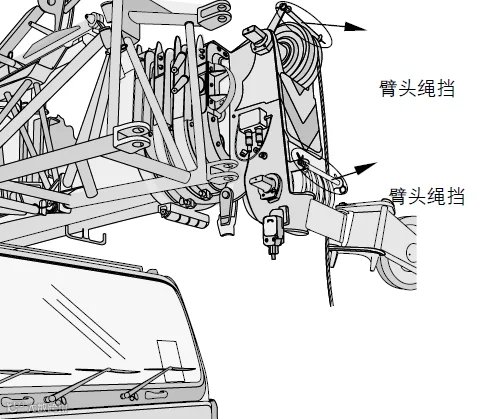

2. 拆卸绳挡
拆下起重臂头部的绳挡。

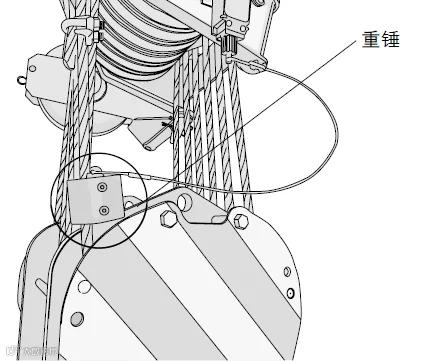

3. 拆除过卷保护重锤
拆下连接螺栓，取下过卷保护重锤。

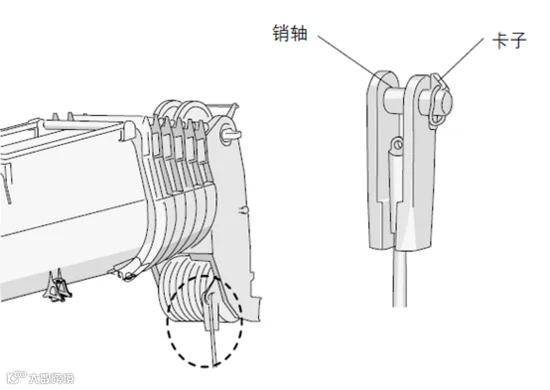

4. 更换倍率
无需将绳套从吊臂头部卸下。只需拆下限位销轴，将钢丝绳从绳套中拉出，绕过吊臂头部和吊钩滑轮，按目标倍率重新穿绕后，再将钢丝绳装回绳套，安装限位销轴和卡子。

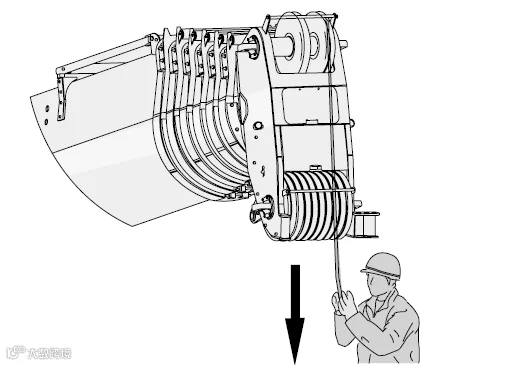

5. 拉出钢丝绳
拆除顶节臂头上的挡绳轴，将钢丝绳从吊钩滑轮槽中退出。在降钩操作的同时，手动向外拉出钢丝绳。
注意：操作时应佩戴防护手套，防止手部划伤。
6. 重新穿绕钢丝绳
将钢丝绳末端套上绳套并用绳夹锁紧。注意：在套绳套前，需先将过卷保护重锤穿入钢丝绳。

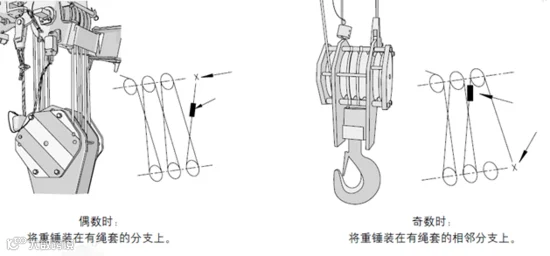

过卷保护重锤的安装位置取决于倍率奇偶性：
- 偶数倍率：重锤安装在带绳套的分支上
- 奇数倍率：重锤安装在相邻分支上

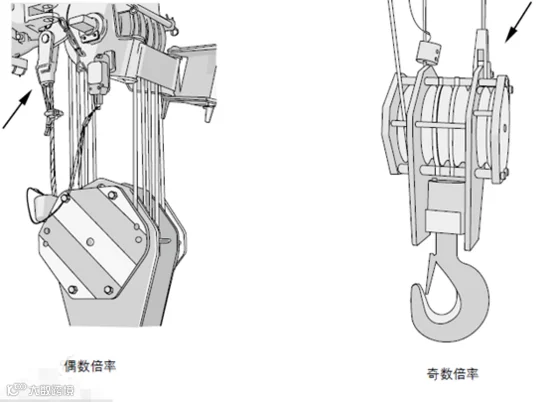

7. 固定绳套
根据倍率奇偶性确定绳套固定位置：
- 偶数倍率：绳套固定在主臂上
- 奇数倍率：绳套固定在吊钩上
确保钢丝绳头牢固嵌入袋式接头，且接头与滑轮组的固定销轴由弹簧卡锁定。司机须确认穿绕无误、力矩限制器设置正确后，方可启动设备。
操作提示
选择合适倍率应综合考虑吊臂长度、载荷重量、起升速度等因素，具体参数请参照产品手册中的“主起重臂额定起重量表”和“副起重臂额定起重量表”。
