提起四川盆地海相圈闭
唉...............简直摇脑壳
因为
它，它，它简直太复杂老
▲图据：网络
好像上了这个立交桥
我从哪来？要到哪切？
有点晕……
所以
要画好圈闭
就要用灵魂来画
而且要画出圈闭的灵魂......
插播个广告：关于圈闭几要素的科普，大家可以参看之前圈闭项目组发过的微信《圈闭那些事儿》哈
今天我们先来摆一哈目前的
重点层系：栖霞组
01. 栖霞组的前世今生
栖霞组沉积于2.5-2.9亿年之前
在石炭纪末海水退出上扬子台地后
早二叠世逐渐海侵
广泛接受了岩性单一
厚度稳定的台地相沉积。
——据《四川盆地形成与演化》
栖霞期沉积地层主要为
浅海台地相灰岩。
不过在我们盆地局部是有白云岩滴。
栖霞组的命名地点
在南京东郊约20km的栖霞山。
▲图据：网络
栖霞山
景色不摆了...
这个岩壁雕刻是不是就是栖霞灰岩
好想切看看
开小差了开小差了
回来接到摆圈闭
最近
盆地北部及西部边缘带
在栖霞组白云岩储层中
相继获得了高产天然气流
而且
在我们井研工区
也发现了白云岩储层的踪迹

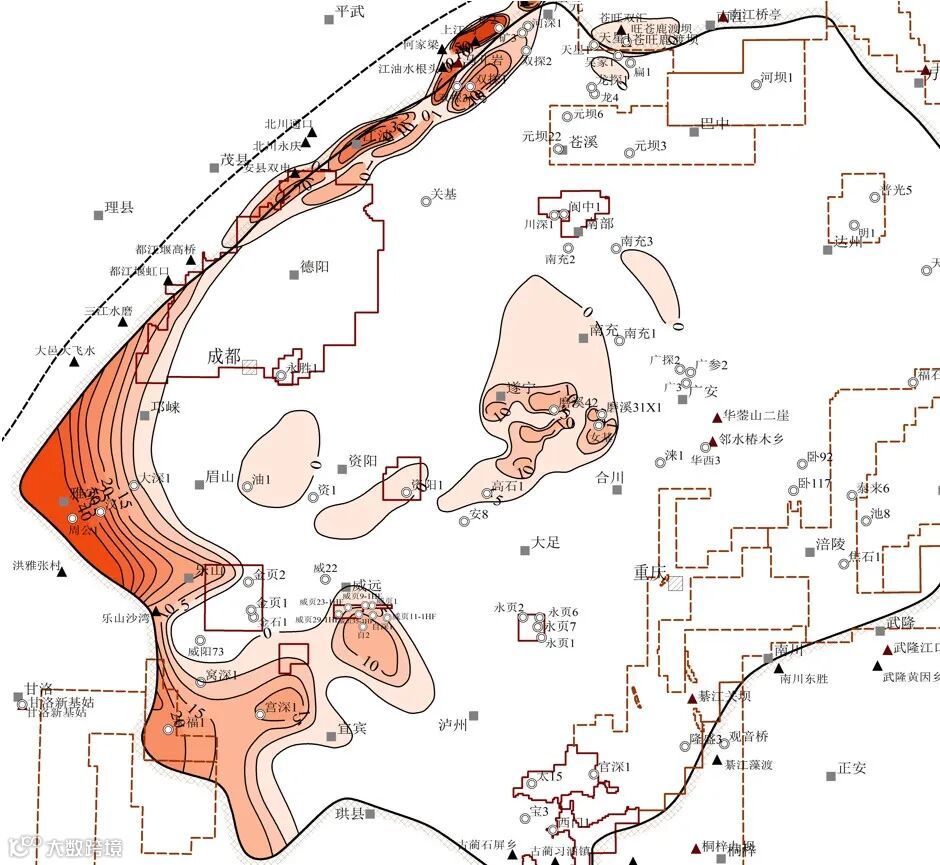

对的，大约就是图里头这些红块块的地方
我感觉一大波天然气正在赶来的路上
这让我们作圈闭的无比兴奋
但是，如何确定栖霞组圈闭范围
如何评价圈闭有效性
如何给参数赋值......
总之，我们想把圈闭精确地刻画出来
不仅形似，还要神似

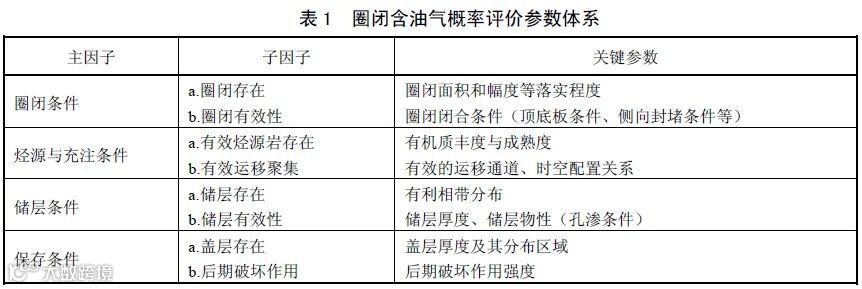

我要赶紧把圈闭的几个主要条件因子复习一哈
02. 栖霞组的圈闭研究
目前，栖霞组有利相带分布和储层发育的主控因素并不十分明朗
那要如何qio定圈闭范围？
首先来看看相带和储层：
研究发现
栖霞组白云岩
主要为台地边缘高能滩相沉积背景
受控于研究区西北高、东南低，西南高、东北低的古地貌格局
结合沉积演化和古地貌分析结果认为
古地貌
为栖霞组白云岩发育的主要控制因素
西北及西南方向等古地貌高地为研究区栖霞组白云岩储层发育的有利沉积相带。
——据：《川西北中二叠统栖霞组沉积特征及古地貌响应》
我们的井研工区
好似也站了一只脚在这个有利相带上
2020年实施的普仁1井
在栖霞组就钻遇了39m的白云岩储层
根据地质及地震资料的一系列研究认为
（此处省略一系列研究的具体描述，想想他们忙碌的身影有点于心不忍，都不给露个脸......）
栖霞组古地貌、地震相与波形主分量属性对应关系较好
因此采用表征白云岩储层响应特征的
振幅类属性来表征栖霞组岩性圈闭

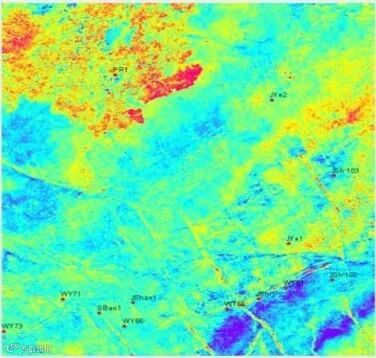

井研工区栖霞组白云岩
在地震属性上是这样展示给我们的
再来看看烃源：
虽然我们栖霞组白云岩展布区
深大断裂欠发育
导致深部下寒武统烃源岩供烃受限
但据最新研究发现
中二叠统栖霞组和茅口组
海相混合型泥灰岩可能是有效烃源岩
在双鱼石构造带栖霞组大型天然气藏中产生了实质贡献，是主力烃源。
——据：《四川盆地西北部中二叠统海相混合型烃源岩的证据及对双鱼石大气藏的成藏贡献》
也就是说，我们的烃源充注基本靠自己就阔以
其它几项圈闭条件就不一一摆了哈
最后看看成藏匹配：
研究还发现，大型构造圈闭不是必须条件，只要存在构造-岩性复合隐蔽圈闭，再加上稳定保持和良好的源储搭配关系，
就可以形成规模天然气聚集。
也就是说
对于井研这种构造圈闭不发育的区块来说是完全可以形成有效的岩性圈闭的
03. 栖霞组的圈闭刻画
这里先播个新闻：话说保安在小区捡到个猫猫，为了找到主人，这个保安给猫猫画个幅像
然后
瞬间，这个猫猫就找到了主人
主人一看
这就是我家走丢的喵喵得嘛
真实的猫猫长这样色儿的
那深遂的眼神
那王之蔑视的嘴唇
神韵两个字，抓得死死的......
新闻看完了，如何抓神韵学习了哈
那就可以动手画圈闭了
根据基础地质及地震响应特征研究
仔细刻画圈闭边界
圈闭最终成图
▲这是地震属性图 ▲这是圈闭分面图
此处隐去圈闭若干细节
这形是有了
但是，我们没忘记
我们想把圈闭精确地刻画出来
不仅形似，还要神似
我想要做一个圈闭的灵魂画手
那么，我们需要按圈闭评价规范
结合圈闭识别及评价
给这个圈闭各条件因子赋值
给它赋予生命力
赋予它灵魂
不过到底是不是神似
我们以后有机会再摆
作者 | 卿萍
审核 | 尹彤 任明妍
