一、呼吸门控3D MRCP：“动中求静”，稳定。
优点
-
广泛适用性：适用于绝大数患者，特别是无法配合屏气的患者，如婴幼儿、老年患者、呼吸功能不全或认知障碍者。通过呼吸门控技术（如门控采集，膈肌导航），可在自由呼吸状态下捕捉稳定的呼气末图像，显著改善呼吸伪影。 -
高信噪比（SNR）：在呼吸规律的患者中，呼吸门控MRCP的信噪比和对比噪声比（CNR）表现稳定，尤其对胆总管及细微病灶的的显示效果更优。 -
扫描层厚更薄：可进行更薄的高分辨率扫描，显示更多的细节。
不足
-
扫描时间长：常规呼吸门控扫描耗时长2-5分钟（受呼吸频率影响较大），患者易因疲劳导致呼吸不规律，增加伪影和重复扫描的风险。 -

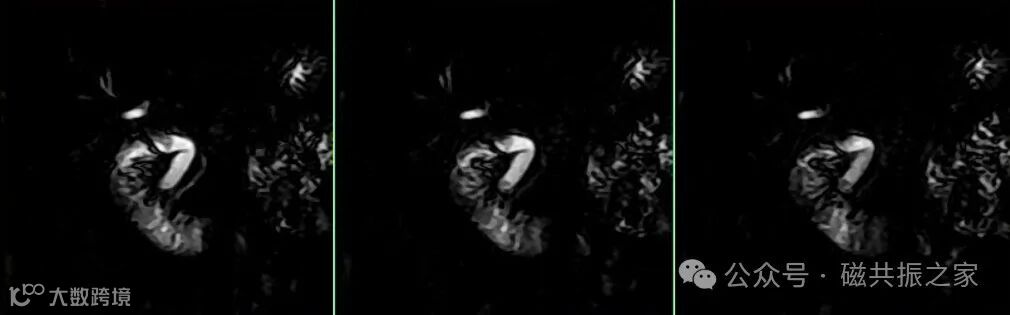

依赖呼吸配合：若患者呼吸频率和幅度波动大（如咳嗽、喘气），图像质量可能显著下降，甚至失败。
适用场景
-
呼吸频率和幅度相对稳定或无法屏气的患者。 -
需高分辨率扫描评估胆总管病变的患者。
二、屏气3D MRCP：“唯快不破”，高效。
优点
-

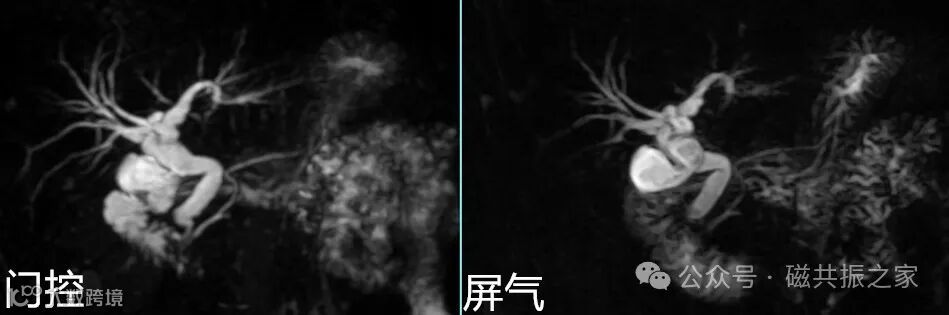

极速成像：单次屏气扫描即可完成整个胰胆管成像，大幅减少运动伪影风险，尤其适合配合度高的患者。 病变检出优势：可对蠕动、搏动等运动的“冻结”，该方式对胆囊结石、胰管狭窄等小病变的显示更清晰，对比更佳（边缘更为锐利），研究表明在高场强的加持下，对肝内胆管分支的解剖细节优于呼吸门控，如下图。
不足
-

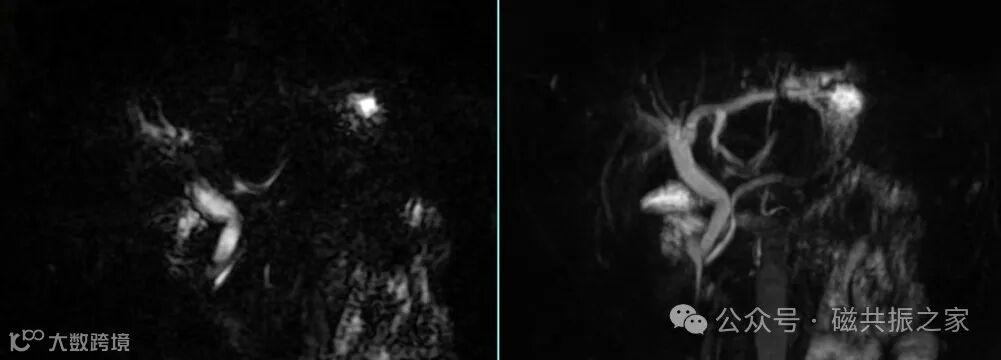

依赖患者配合：老年、儿童或呼吸功能受限患者可能无法完成屏气要求（如屏气时长较长），导致图像模糊。 -
部分结构对比度略低：屏气序列的信噪比和对比度可能不及呼吸门控序列，尤其在1.5T设备中更明显。 加入对比图像，
适用场景
-
配合良好的成年患者，尤其是适用于急诊或需要快速成像的患者。 -
胆囊蠕动或搏动较为明显的患者。
三、临床扫描决策：如何选择最优方案？
-
设备与技术加持：有研究表明，3.0T设备可显著提升屏气序列的成像速度和图像质量。对于3.0T首选屏气序列扫描；对于1.5T由于成像速度和成像效果方面还有很多不足，呼吸门控MRCP还是主流，屏气MRCP序列常作为补充。随着人工智能（AI）新技术的应用（如深度学习和压缩感知等）可突破传统屏气时间限制和成像的不足，未来屏气 MRCP将成主流。 -
患者因素：呼吸不紊乱；胃肠蠕动明显；需快速成像这三类患者首选屏气MRCP，结合压缩感知和深度学习技术进一步优化成像速度和提升图像质量； -
联合应用策略：对复杂病例或特殊需求的患者可联合两种技术：先用屏气MRCP快速筛查，再以门控高分辨MRCP补充。 -
进行呼吸训练：对于呼吸紊乱不规律又不能配合屏气的患者，在检查前应做好严格的呼吸训练才是关键。
四、发展趋势：呼吸曲线的预判和AI的加持。
-

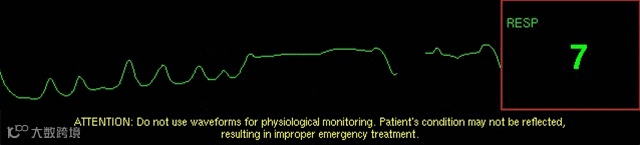

呼吸曲线的预判：通过分析呼吸曲线的频率和振幅差异和趋势，在AI的加持下预测和优化MRCP的图像质量。 -
技术革新潜力：结合压缩感知（CS）与深度学习（DL）技术，可极大地缩短屏气序列的成像，同时优化提升图像质量，实现高清、高效成像。
MRCP成像中的几个技术要点！
腹部扫描中应重视这两个与呼吸相关的指标！
参考文献：
卢晶,刘宁,张毅军,何建军.屏气与呼吸导航采集方法在磁共振胰胆管成像中的对比应用[J].河北医药,2010,32(5):547-548.DOI:10.3969/j.issn.1002-7386.2010.05.014.
郑恩双,薛蕴菁,孙斌,段青,陈智勇,何颖颖,李贵进,张中帅.单次屏气3D-SPACE序列MR胰胆管成像技术的可行性初探[J].中华放射学杂志,2020,54(8):799-803.DOI:10.3760/cma.j.cn112149-20190921-00438.
Wang K, et al. BH-MRCP vs RG-MRCP. Eur Radiol 2022.
魏志民,宋玉坤,韩海伟,黄旭,陈翠芳,吴秀蓉.对比分析屏气三维梯度-自旋回波与呼吸门控触发三维快速自旋回波MR胰胆管成像[J].中国医学影像技术,2020,36(8):1234-1238.DOI:10.13929/j.issn.1003-3289.2020.08.027.
Ke,Wang,Xinying,Li,Jing,Liu,Xiaochao,Guo,Wei,Li,Xinming,Cao,Junzhe,Yang,Ke,Xue,Yongming,Dai,Xiaoying,Wang,Jianxing,Qiu,Naishan,Qin.Predicting the image quality of respiratory-gated and breath-hold 3D MRCP from the breathing curve: a prospective study.[J].European radiology,2023,33(6):4333-4343.DOI:10.1007/s00330-022-09293-2.
