我们知道，CT成像速度快；对肺、骨皮质的显示具有先天优势；但其电离辐射不可避免。而MRI无电离辐射；软组织分辨力高；但成像速度慢，且对肺、骨皮质的显示是恰是其技术短板。
随着MRI软硬件的不断发展和技术的成熟，MRI存在的短板正在被逐一攻克。其中，以零回波时间成像技术（ZTE）为代表的“MRI类CT”成像技术异军突起，正深刻改变着临床成像格局。
ZTE序列通过其独特的成像原理，改变了骨皮质在传统MRI序列上总是“沉默的黑色”的现状，能像CT一样清晰显示其骨质细节，实现了对传统MRI序列“盲区”——超短T2（横向弛豫时间）组织的直接成像，被广泛用于骨骼、血管，肺实质等结构的成像。

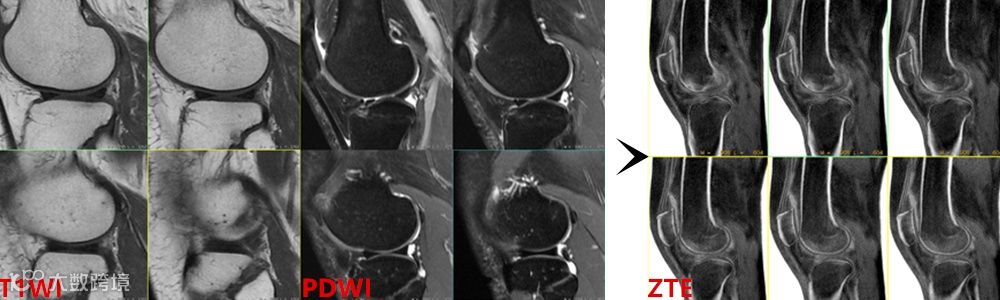

ZTE改变了骨皮质在传统MRI序列上总是“沉默的黑色”的现状，能像CT一样清晰显示其骨皮质细节。
ZTE成为目前临床实践中应用最广泛、也最受瞩目的“类CT”成像解决方案。目前我们所说的“类CT”成像往往指的就是ZTE成像。
ZTE序列与传统序列的本质区别：
ZTE成像是超短回波(ultra-short echo time，UTE)技术家族的扩展，用梯度的缓慢攀升来代替其两极切换，并采用激发后立即从K空间中心开始径向采样的模式，能有效提高组织信号的采集效率，可对具有超短横向弛豫时间的组织进行各向同性采集，是一种3D径向K空间填充成像技术（各厂家解决方案可能存在一定的差异）。
时序颠覆：在射频脉冲激发质子前，用于空间编码的三维径向梯度场已经开启并处于稳定状态。
超短采集：随后，使用超短硬脉冲进行激发后，系统能在微秒级别内（受限于软硬件切换极限）立即开始采集信号，其有效回波时间无限接近于零，可捕捉到那些“转瞬即逝”的信号。
对比度特性：由于TE极短，图像基本消除了T2权重，初始对比度以质子密度加权和T1加权为主。通过对原始图像进行后处理（将获得原始图像灰度反转后的“负图”），可以使骨皮质等致密组织呈现类似CT的高信号，实现“类CT”成像效果。
其原始对比度主要反映组织的质子密度和T1弛豫特性。上图△，FA=1°，体素0.8*0.8*0.8mm。

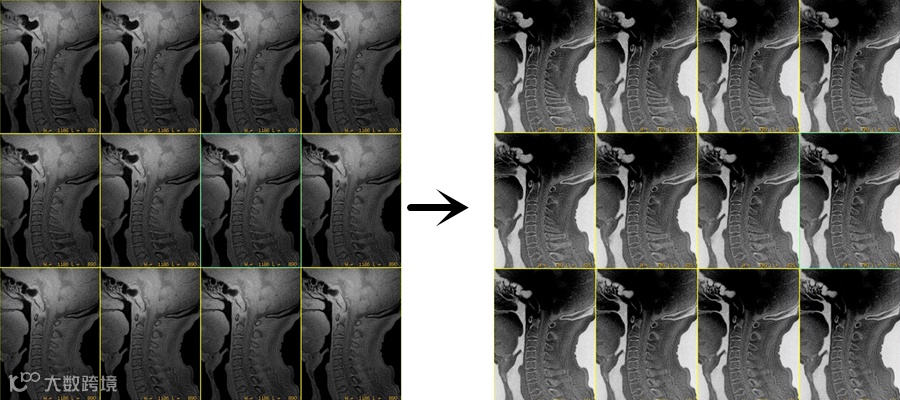

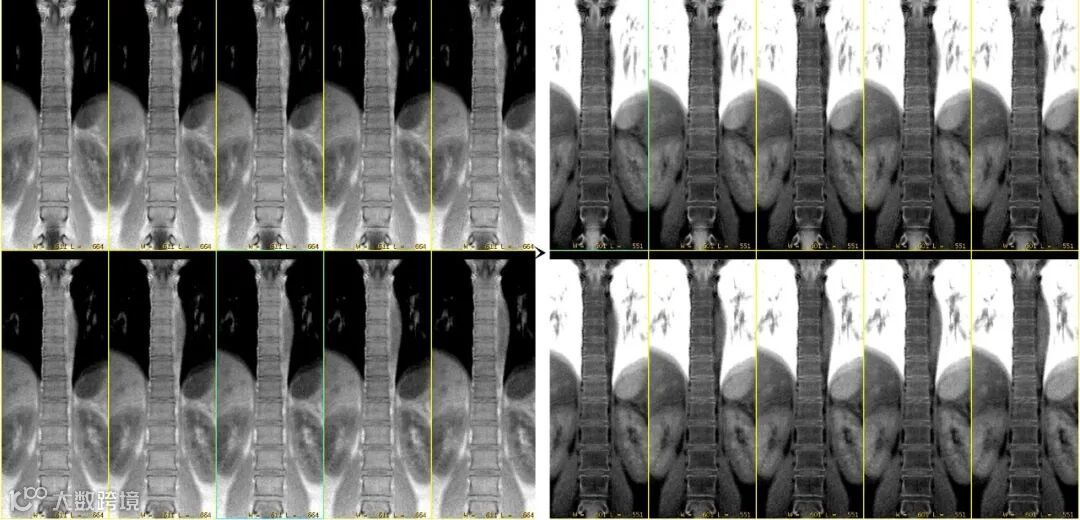

经过从黑到白的灰度反转后，能产生与X线片或CT极为相似的对比度，从而实现直观的“类CT”视觉效果。
从ZTE序列的原理我们可以看到它的核心优势：
1.静音。ZTE采用非常小的翻转角（1-5°），仅小幅度的梯度变化，其极大的减少了噪音。
2.对运动伪影相对不敏感。ZTE采用3D spiral的径向K空间的特殊填充方式，中心位置被反复重复填充，降低对运动的敏感性。如对眼球成像、血管迂曲处成像更具优势。
3.对磁场均匀性不敏感。ZTE由于其信号采集时间只需要几微秒，所以相位变化及错误累积少。如在有金属植入物方面更具优势。
4.实现短T2/超短T2组织的成像。ZTE能实现几乎0 TE（无法完全为0），能够捕获骨皮质、肌腱、肺实质等短T2/超短T2组织在常规序列中无法采集到的信号；

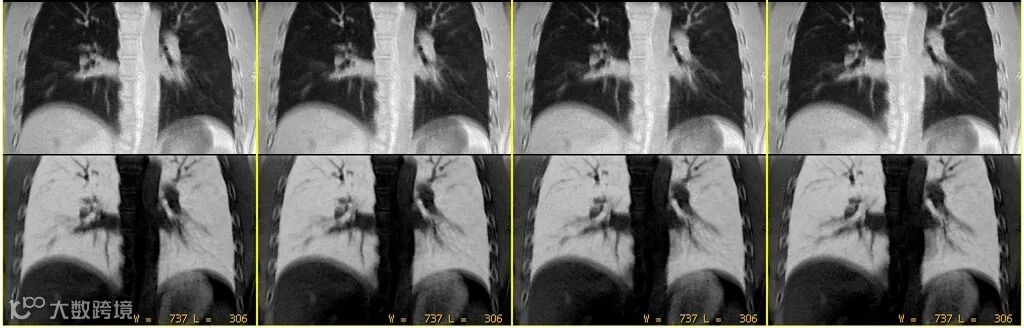

上图△，肺部成像。成像FA =2°，体素1.0*1.0*1.0mm。
ZTE技术主要的临床应用：
|
|
|
|
|---|---|---|
| 1. 静音扫描 |
|
|
| 2. 对运动与磁场不均匀性不敏感 |
|
|
| 3. 实现超短T2组织直接成像 | 接近零的TE，使其能够捕获骨皮质、肌腱、韧带、肺实质、牙齿等组织内转瞬即逝的超短T2信号。 | 骨骼肌肉系统：清晰显示骨折线、骨侵蚀等。肺部：实现无辐射的肺结节筛查与随访。口腔：高分辨显示牙釉质、牙本质、龋坏，实现“牙科MRI”。 |
| 4. 理想的衰减校正图源 |
|
|
ZTE能实现牙齿的成像，清晰区分牙釉质、牙本质和牙髓腔，甚至能检测早期龋坏，展示了在口腔医学中的应用前景。

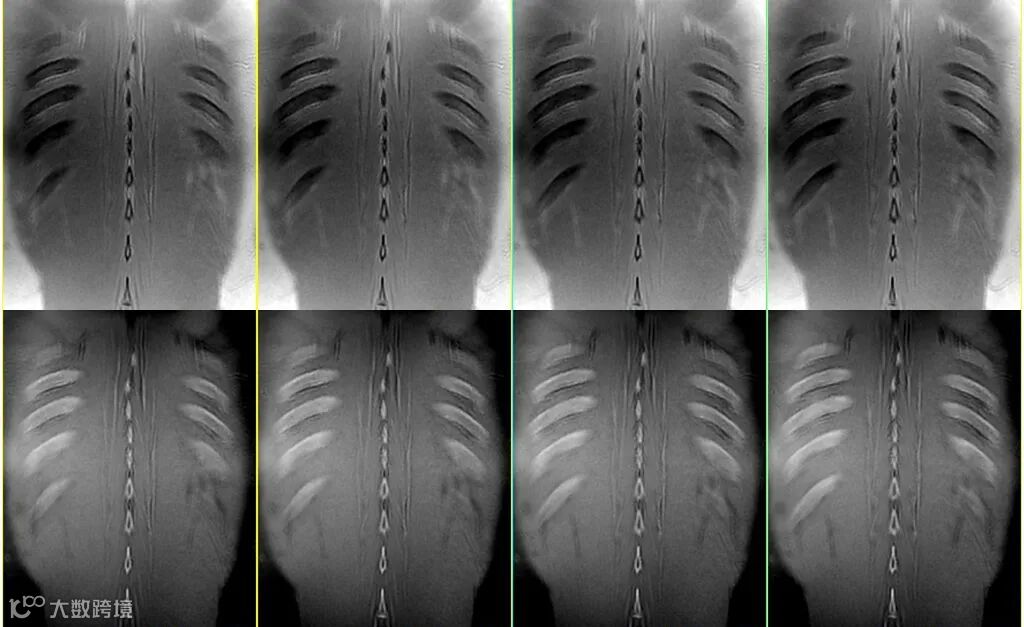

上图△，肋骨成像。成像FA =2°，体素1.0*1.0*1.0mm。
上图△，椎体成像。成像FA =2°，体素1.2*1.2*1.2mm。
在实际扫描中应注意哪些技术要点：

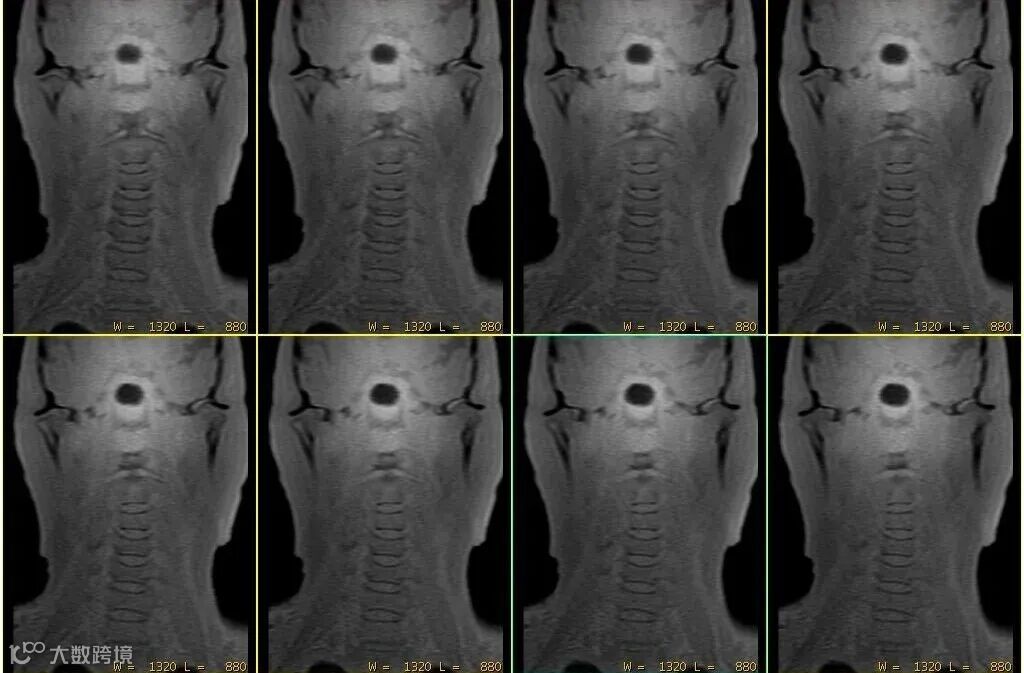

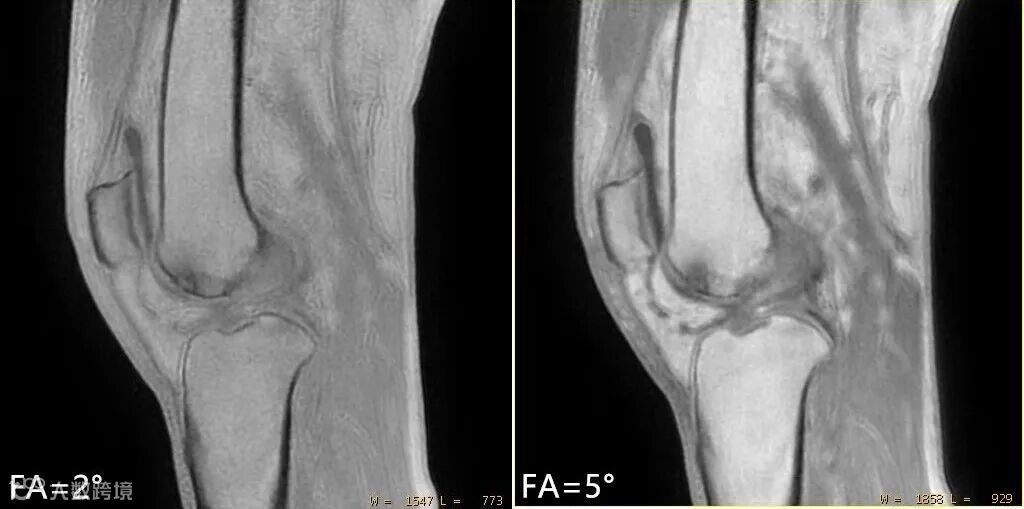

翻转角FA：FA越大，信噪比越高，但随着FA的增加骨质与周围软组织对比度会变差，如下图▽。
带宽：增加带宽虽然信噪比会降低，但可改善化学伪影伪影，特别是在不压脂的情况下。磁场越高，建议使用的带宽则越大。
重复（激励）次数和K空间填充密度：这两个越大，其信噪比越高，但其扫描时间越长。
分辨率：ZTE通常能实现各向同性或接近各向同性的3D，但其空间分辨率仍不及X线片和CT，实际扫描中需在分辨率、信噪比和扫描时间之间取得平衡。
参考文献：
李绍林,洪楠.MR超短/零回波时间技术在骨骼肌肉系统中的应用现状与未来展望[J].中国医学影像技术,2025,41(8):1273-1279.DOI:10.13929/j.issn.1003-3289.2025.08.015.
窦晗,王晓明.磁共振零回波成像应用进展[J].磁共振成像,2022,13(2):167-170.DOI:10.12015/issn.1674-8034.2022.02.042.
王聪,王娅,鲁毅,孙学进.磁共振零回波时间(ZTE)序列技术研究[J].放射学实践,2021,36(10):1321-1325.DOI:10.13609/j.cnki.1000-0313.2021.10.024.
