一、概况
本届CCMT2024展会磨削类机床展商近100家，展品超200台（不含齿轮磨床），展商数与展品数量较CIMT2023增长均超过30%。展品涵盖平面磨床33台（含卧式、立式、成形、导轨、双端面、圆台磨等）、内外圆磨床32台（含外圆、内圆、复合磨、磨削中心等），以及无心磨床、螺纹磨床、工具磨床（刀片、锯片、钻头、铣刀、丝锥等）和其他专用磨床（坐标磨、曲轴磨、凸轮轴磨、中心孔磨等）。
二、磨削类展品主要技术特色
2.1 精密高效化
随着新能源、新材料及高端装备制造业发展，对加工精度与效率要求不断提升。本届展会磨床普遍具备亚微米级精度：砂轮主轴、工件主轴跳动及定位重复精度多达0.0015mm以内。典型产品如大昌华嘉MOORE nanotech M600坐标磨，X/Y/Z轴定位精度≤0.0005mm；北二机床CBN外圆磨双主轴回转精度达0.001mm；博谷智能VP85立式磨工作台跳动≤0.0002mm。华辰精密HC-350/600U亚微米复合磨削中心采用CBN砂轮，线速度最高100m/s，标准试件圆度可达0.0002mm；上海机床厂H377A短外圆试件圆度为0.0005mm；湖南高创海捷CKM315外圆磨圆度≤0.0003mm，圆柱度≤0.002/50mm，表面粗糙度Ra0.06。高速电主轴、静压技术、直驱系统广泛应用，提升动态性能，支持高速、强力、宽砂轮及多砂轮磨削。联合磨削WALTER HELITRONIC VISION 400L工具磨五轴均采用直线电机和力矩电机驱动，显著提高加工效率。
2.2 柔性集成化
柔性化成为应对市场快速变化的关键手段。华辰装备亚微米磨削中心配备转塔式砂轮架，可安装4个砂轮，实现一次装夹完成外圆、内孔、端面、螺纹及异形轮廓的多部位磨削，适用于中小批量生产。B轴技术成熟，单砂轮可磨削多直径与锥面，无需频繁修整；X/Z/B轴联动支持轮廓插补与随动成形磨削。达诺巴特LG100外圆磨通过直驱B轴与多砂轮配置实现高柔性；瑞士Rollomatic GrindSmart® 830XW配备15工位砂轮库与机械手上下料系统，具备4500件连续生产能力；北平机床BP850可扩展精密车削功能，提升车磨复合加工能力。
2.3 磨床软件日趋成熟
数字技术推动磨床专用软件快速发展，各厂商自主开发控制系统、仿真与补偿软件，提升功能与性能。联合磨削STUDER S131R搭载HMI StuderSIM软件，专用于内圆、球面磨削编程，并支持工艺模拟优化；德国Schütte 335 Linear配备自研SIGSpro操作系统，基于大数据库自动生成工序参数，支持三维实体模型仿真；华辰装备HC-SOFT软件提供向导式界面，支持参数输入、代码生成、校验、模拟加工与数据导出，操作便捷高效。
2.4 智能化
自动补偿、随动跟踪、联网数据分析、设备智能运维等技术广泛应用。达诺巴特OVERBECK IRD 400内圆磨具备故障诊断、预防性维护与工艺优化功能，提供定制化解决方案；湖南高创海捷CKM315配置在线测量仪与实时补偿软件，实现精度闭环控制；华辰装备HC-S系列随动磨床通过轨迹修正实现异形面高精度磨削。
2.5 专业化
展会集中展示多款专用磨床，体现制造商对细分领域需求的深刻理解与设计制造能力的融合，满足用户个性化、定制化、差异化生产需求，增强客户粘性。
三、典型展品
3.1 平面类磨床
- 联合磨削集团 BLOHM JUNG PROFIMAT XT 608：最大砂轮φ500mm，磨削范围600×800mm，模块化设计，集成往复、缓进给、高速往复等多种磨削工艺。直线电机驱动，配8工位砂轮库，搭载C.O.R.E.OS系统，支持工业4.0过程监控与冷却系统可视化。
- 浙江杭机 MKL7150X10：五轴航空叶片强力成形磨，用于燃气轮机、飞机发动机叶片复杂曲面高精度磨削，支持自动插补磨削，适应难加工材料。
- 威海华东数控 MG60220PC2：高刚性立柱移动式平面磨，采用动静压主轴与双层壁立柱结构，热检等厚度允差≤3µm，适用于汽车、模具行业中大型零件磨削。
- 中国通用技术集团 MGK7450X2H：国产力矩电机直驱静压转台，一体化横梁立柱设计，具备热平衡与精度补偿技术，配置刀库与在线测量，适用于盘类、环类精密零件加工。
- 北京广宇大成 MGK28125：最大工件回转直径φ1250mm，静压回转工作台与动静压主轴结合，支持多种修整器配置，一次装夹完成内孔、外圆、端面、锥面等多要素磨削，广泛应用于风电、轴承、军工等领域。
- 无锡明鑫 MX1600-1：双磨头结构，最大磨削孔径φ1500mm，静压回转工作台抗颠覆性强，支持自动角度回转与液压锁紧，适合重型工件加工。
- 浙江博谷 VP85：液体静压转台，径向/轴向跳动≤0.0002mm，六砂轮库，立式双立柱布局，支持多结构要素一次装夹磨削。
- 北平机床 BP850：计量级花岗岩复合床身，力矩电机与直线电机驱动，三工位转塔砂轮交换＜10秒，四轴联动复合磨削，搭载创新磨削软件，可扩展车削功能。
- 宇环数控 YHJMKG5325：龙门式导轨磨，最大工件重15吨，直线度达0.003/1000mm，配置卧式周边与立式万能磨头，适用于大型机床导轨与平面磨削。
- 南京南特 GLW-96I/400：直线导轨专用磨床，三面同时磨削，最小进给1µm，导轨组合高度误差0.003~0.005/4000mm，满足高精度导轨批量生产。

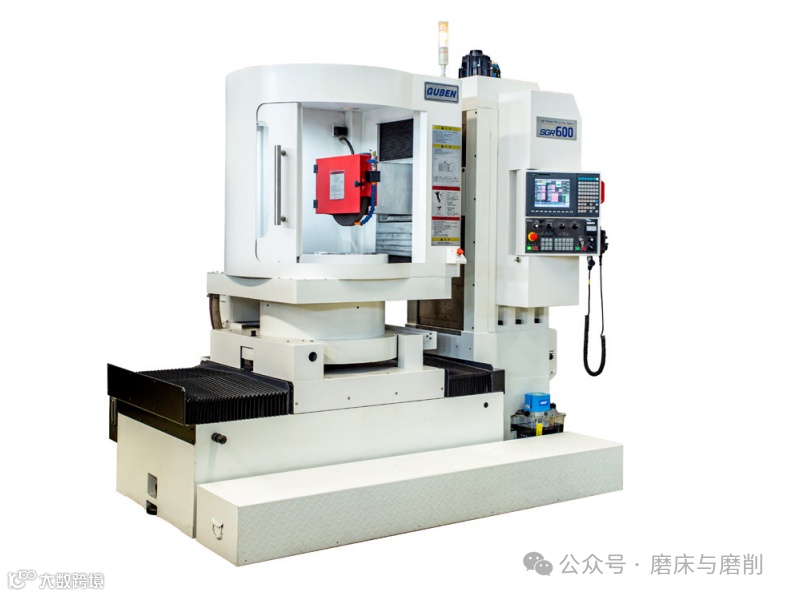

- 浙江固本 SGR-600CNC：液静压转台，主轴跳动＜0.001mm，配置专用圆台磨削软件，操作简便，支持自动变速与修整补偿。
- 新乡日升 2M8470C：双端面研磨机，采用CBN/金刚石砂轮，配备在线测量系统，加工阀片时平行度、平面度达0.001mm，适用于轴承、液压元件等双面研磨。
3.2 内、外圆类磨床
- 达诺巴特 LG100：天然花岗岩床身，直线电机驱动，水冷电主轴支持140m/s高速磨削，直驱B轴与多砂轮配置提升柔性，适用于液压件、汽车零部件。

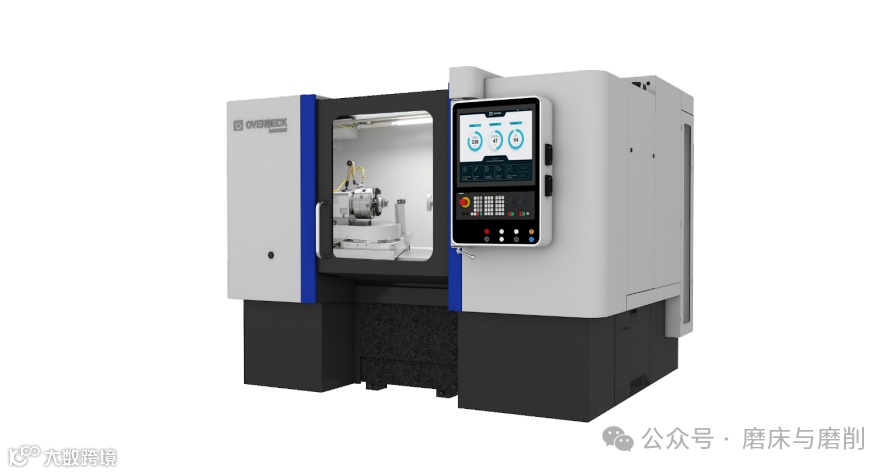

- 达诺巴特 OVERBECK IRD 400：内圆磨，最大磨削直径φ200mm，直线电机驱动，支持非圆磨削，最多配4个主轴，适用于轴承、齿轮、注塑件批量生产。

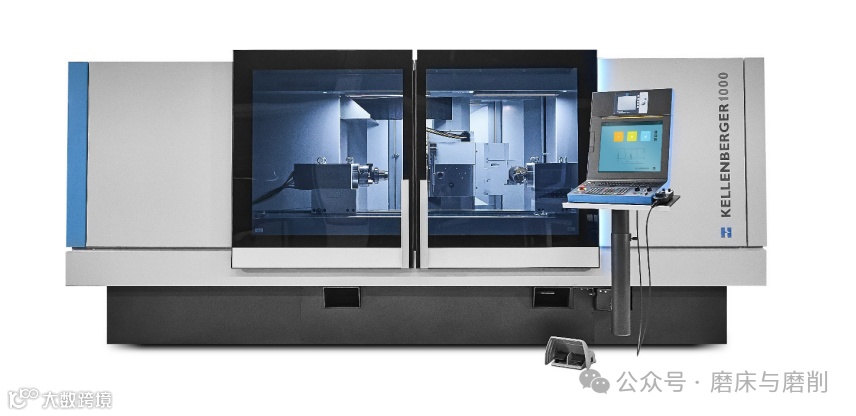

- KELLENBERGER 100：全静压系统，分离式结构阻断热变形，BLUE Solution软件支持DXF导入自动生成程序，适用于半导体、航空航天等行业通用磨削。

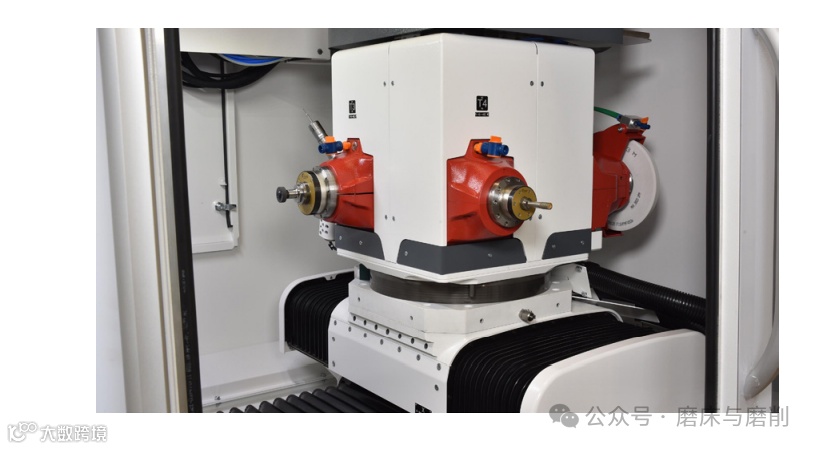

- STUDER KC33：万能内外圆磨，一次装夹完成内外圆磨削，转塔砂轮架±15°~+195°自动旋转，人造花岗岩床身带冷却润滑系统，性价比高，适合中型工件单件或批量加工。
- STUDER S131R：力矩电机驱动工作台，B/X/Z轴联动实现圆弧、锥面精密磨削，四主轴转塔与测量探针集成，支持非圆与螺纹磨削，适用于陶瓷、钛合金医疗器械加工。

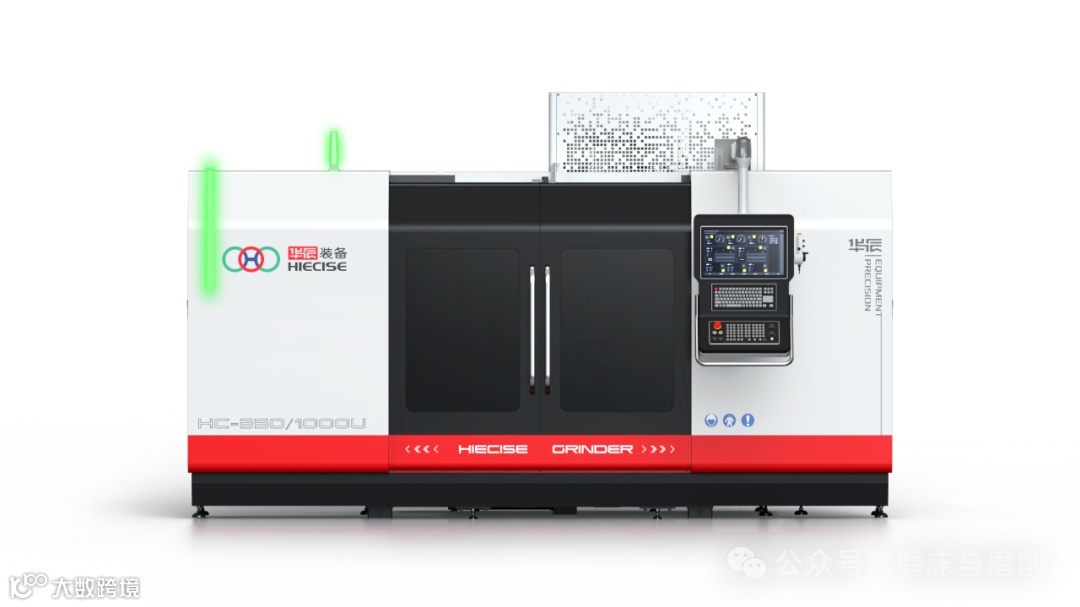

- 华辰精密 HC-350/600U：亚微米级复合磨削中心，内置电机直驱主轴，回转精度＜0.2µm，X/Z轴采用闭式静压导轨，最小进给0.1µm，配置HC-SOFT图形化软件，支持一键导入图纸与模拟加工。产品体系覆盖亚微米外圆、端面、随动、螺纹等多种磨床，广泛应用于航空航天、汽车、精密电机等领域。
- 上海机床厂 H377A：新一代复合磨削中心，工件头架回转精度0.0004mm，搭载基于动力学特性的在线性能评估系统，实现加工状态实时监控，标准试件外圆圆度0.0004mm，适用于国防、航空、刀具等高精度加工。

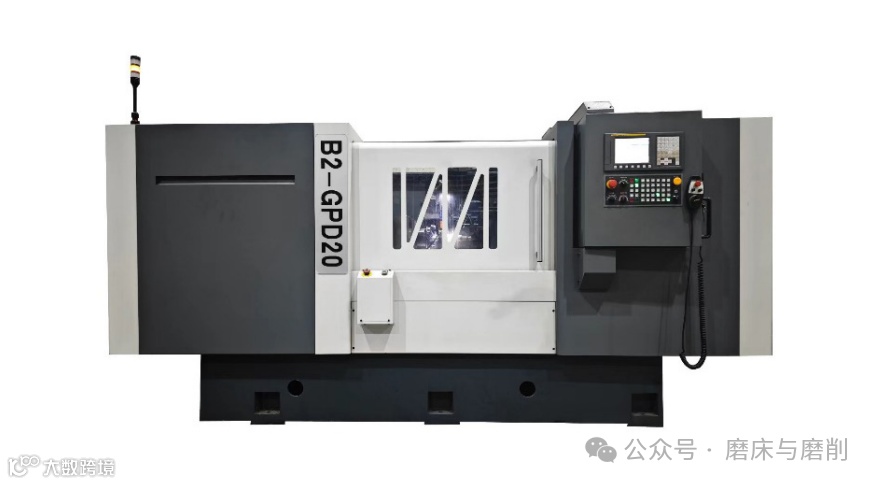

- 北二机床 B2-GPD20：双驱CBN外圆磨，CBN线速度达120m/s，双主轴同步驱动，一次装夹完成轴颈全磨削，圆度0.001mm，适用于新能源汽车、船舶等轴类零件高效加工。

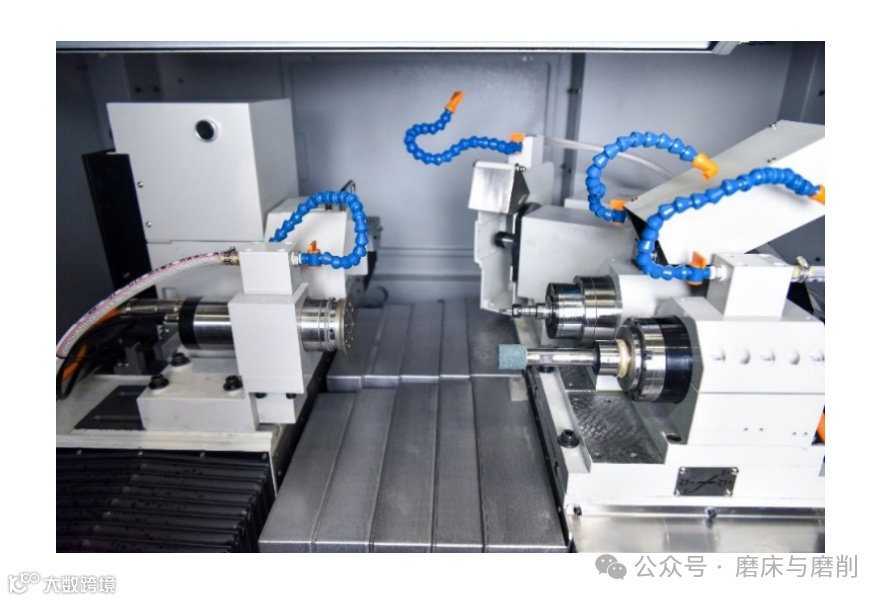

- 无锡昌亿 MK2110+B：四轴联动数控内圆磨，C轴任意角度分度，支持异形件随动磨削，配4砂轮库，实现多工艺快速切换。
- 陕西诺贝特 NH11：高刚性双V导轨结构，手工刮研接触面，配置FANUC 0i-F plus系统，支持自动修整、补偿与在线检测，适用于汽车、压缩机零部件。
- 广州敏嘉 WNM400：花岗岩床身，直线电机驱动，静压电主轴，圆度0.0003mm，支持非圆磨削，不受中心孔精度限制。
- 湖南高创海捷 CKM315：全静压支撑结构，直线电机驱动，全闭环控制，配置在线测量与实时补偿系统，外圆圆度≤0.0003mm，适用于小型精密轴类超精密加工。
3.3 无心磨床
- 无锡机床 CL400K：矿物铸件床身，支持贯通式与切入式磨削，CBN砂轮线速度70~120m/s，工件圆度≤0.0005mm，适用于活塞、凸轮轴、轴承外圈等高精度批量加工。

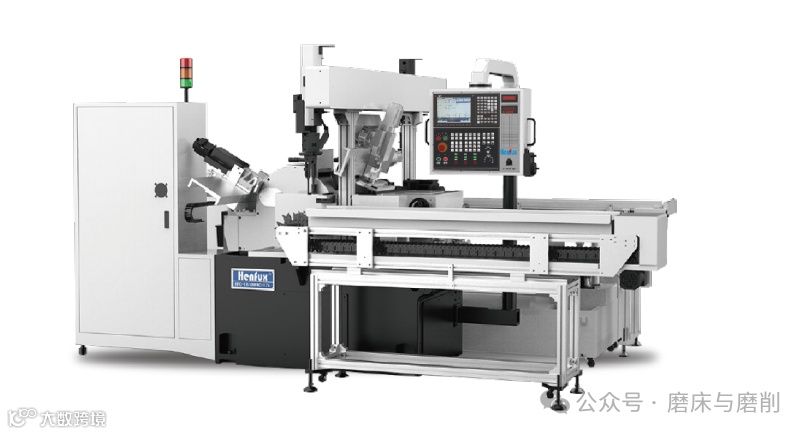

- 深圳兴富祥 HFC-1808GMNC17A：液静压主轴悬浮运行，燕尾+双Λ导轨结构，上滑板±6°调节，自然时效铸件床身，支持定制自动收料系统，适用于重切削、复杂外形轴类件。
3.4 螺纹磨床

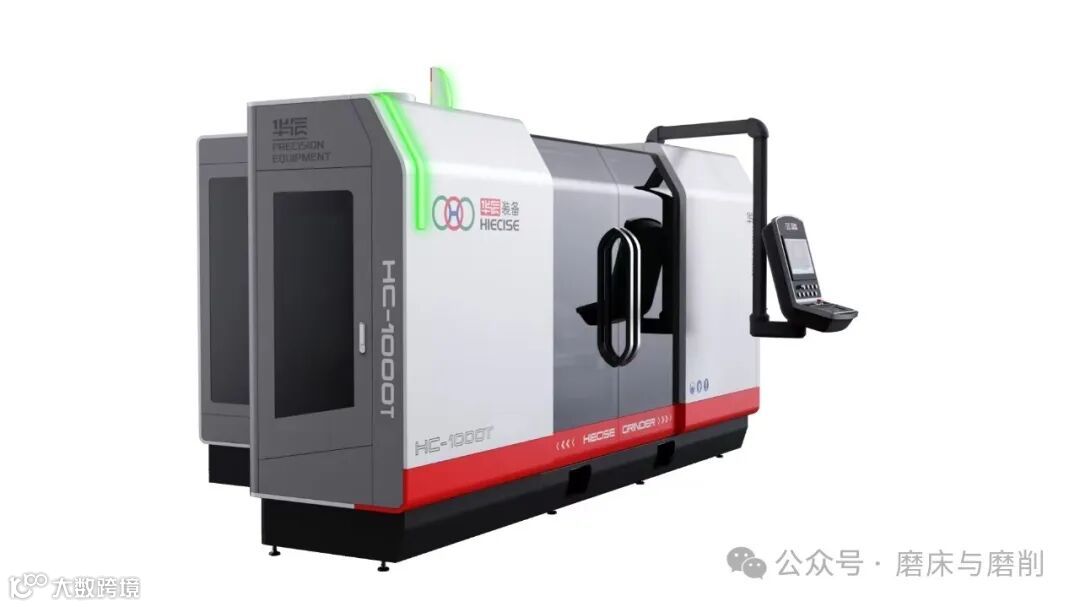

- 华辰精密 HC-1000T：直驱主轴与闭式静压导轨，最小进给0.1µm，支持P0级滚珠丝杠磨削，配置HC-SOFT图形化软件，适用于滚珠丝杠、行星丝杠等精密螺纹加工。
- 秦川机床 SK7420Bx750：直驱驱动轴，CBN砂轮，CPK≥1.67，配自动对刀与夹紧装置，支持桁架机械手联机，实现无人化智能加工，主攻电动助力转向器丝杠。
- 浙江日发 SK7620：内外双砂轮复合磨削，一次装夹完成螺母外圆、端面、内螺纹加工，全闭环控制，四轴三联动，适用于滚珠丝杠螺母精密磨削。
- 无锡泰诺 WGM-2000F：六轴三联动，X/Z/A轴直驱，自主开发修型软件支持CAD齿形导入，菜单式编程，适用于丝杆、蜗杆、滚丝轮等复杂螺纹加工。
3.5 珩磨机

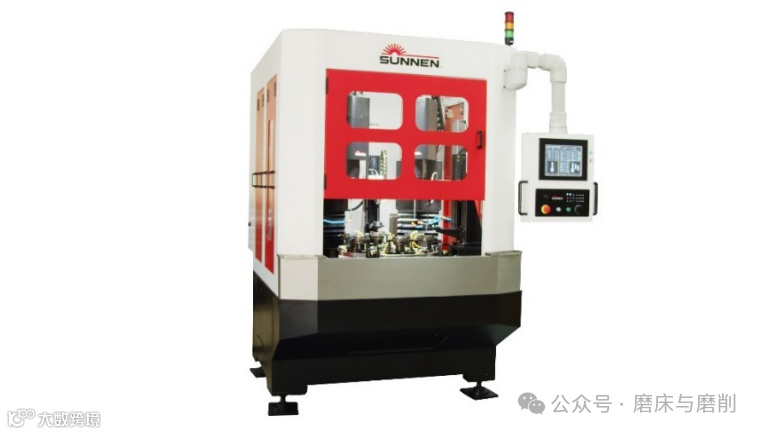

- 上海善能 SSV2050：立式双轴珩磨，圆柱度0.002mm，粗糙度Ra0.1μm，模块化设计，支持多主轴与自动上下料，选配在线闭环测量系统，提升尺寸一致性。
- 苏州信能 HMT1300C：卧式深孔珩磨，孔径φ20~φ500mm，伺服进给微控，珩磨头压力可调，保证孔壁均匀切削，适用于液压缸、发动机缸体等深孔加工。
3.6 工具类磨床

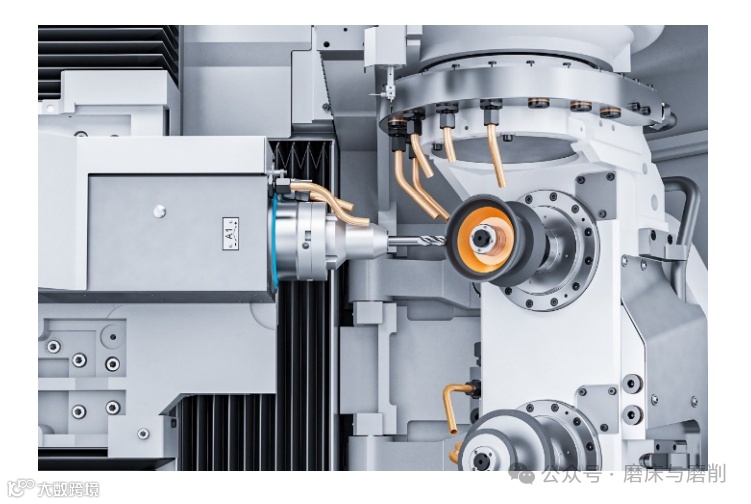

- 德国Schütte 335 Linear：5轴数控磨，内倾30°主轴结构增强刚性，恒温控制系统保障稳定性，标配5工位砂轮库，可扩展至24位，自研SIGSpro软件支持三维仿真与快速编程，适用于刀具与医疗器械制造。
- 瑞士Rollomatic GrindSmart®830XW：六轴联动，15工位砂轮库，机械手上下料，第六轴确保清边磨削点恒定，支持φ0.1mm微径刀具加工。

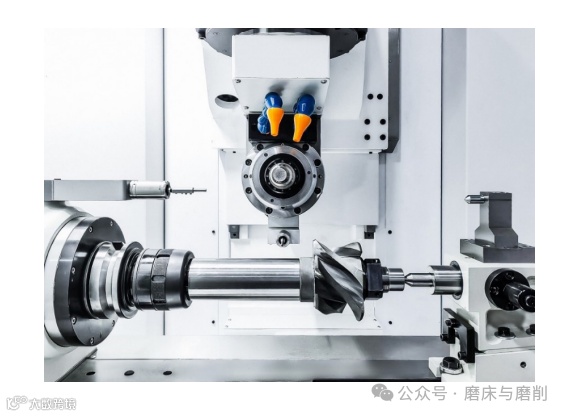

- 昂科 ANCA GCX：聚合物混凝土床身，LinX直线电机驱动，A轴精度±1″，配置AEMS修整监测与iBalance动平衡系统，GCX Linear软件包支持全流程模拟与补偿。
- 孚尔默 VGrind argon：双立式主轴，C轴枢轴点布局缩短行程，4工位砂轮库，内置托盘装载机，支持3D模拟与防碰撞监控。

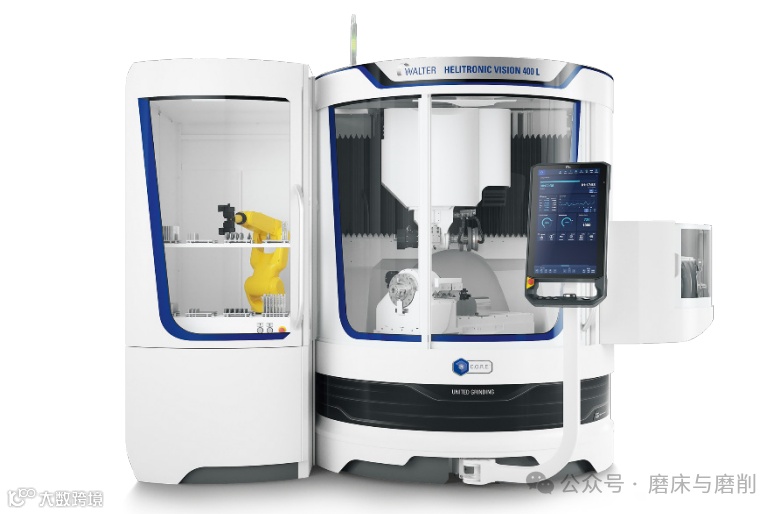

- 联合磨削 WALTER HELITRONIC VISION 400L：矿物铸件结构，五轴直驱，双主轴最多9片砂轮，可选机器人上下料与激光检测，适用于高速钢、硬质合金刀具大批量修磨。

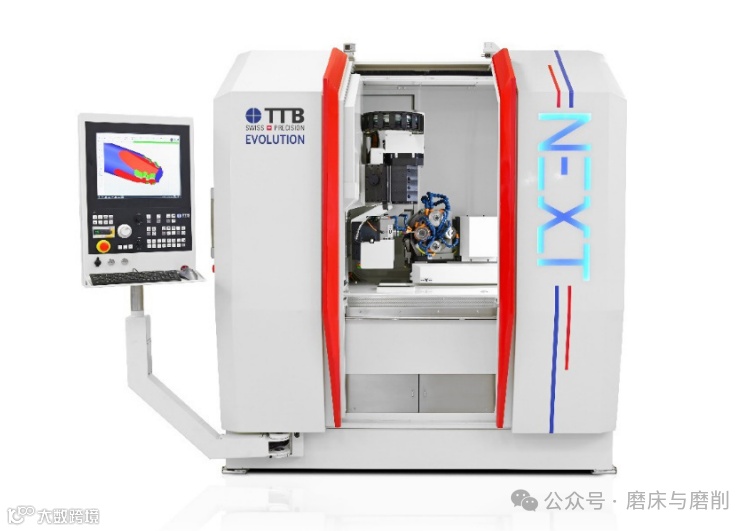

- 瑞士TTB EVOLUTION NEXT：五轴或六轴联动，重复定位精度＜0.0003mm，4主轴共12砂轮位，模块化托盘系统容纳814工件，适用于超高精密齿轮刀具自动化生产。
- 北平机床 T6：天然花岗岩床身，双砂轮组电主轴，搭载3D模拟软件与智能刀具管理系统，支持自动磨削、检测、打标一体化，适配航空航天、医疗等领域批量化生产。
3.7 中心孔磨床
- 豪马国际 P系列（FISCHER）：气动主轴转速最高130,000r/min，中心孔圆度＜0.0005mm，粗糙度Ra0.1~0.2μm，最大工件长3000mm，承重400kg，适用于重型轴类预加工。
- 华辰精密 HCG1600：最大磨削长度1600mm，主轴转速80,000rpm，圆度＜0.001mm，形成网状交叉纹路储油，防止后续外圆磨削时顶尖卡死，提升加工稳定性。
3.8 其他类磨床
- 大昌洋行 MOORE nanotech M600：四轴超精密坐标磨，X/Y/Z定位精度≤0.0005mm，全静压轴承，人造花岗岩整体结构，反惯性力Z/W轴布局，实现亚微米级轮廓精度，支持无人值守全自动加工。
- 苏州哈勒 HALLER-C3：五轴弧面凸轮磨，直线电机驱动，自主开发CAM软件生成五轴曲线代码，支持进出口区域修正，满足定制化凸轮加工需求。
- 江苏特贝尔 MKA2110CNC-250D：数控随动内凸轮磨，圆度≤0.0015mm，支持砂轮自动修整与补偿，适用于盘类零件内孔、内凸轮等复杂型面磨削。
- 浙江杰克 JKMG8220-300：曲轴偏心随动磨，X/C轴联动，偏心量误差±0.0012mm，静压导轨+直线电机实现微米级进给，干湿分离防护设计，保障环境整洁。
本文数据来源：WMEM 2024年1期，中国机床工具工业协会市场部权威发布，作者：沈华红
