螺杆泵的应用与发展趋势
螺杆泵属于容积式转子泵，自1931年问世以来，凭借其独特的结构设计，具备自吸能力强、效率高、体积小、运行可靠等优势，可输送粘度范围广泛的介质，广泛应用于石油化工、航运、电力、机械液压系统、食品、造纸及污水处理等领域。
作为节能节材型产品，我国螺杆泵的应用范围持续扩大，市场需求逐年增长。尽管与国外先进企业相比仍存在一定差距，但随着科研投入加大和应用经验积累，螺杆泵在替代传统技术方面正逐步实现节能降耗、节约材料的目标。
螺杆泵的分类
螺杆泵按螺杆数量可分为单螺杆泵、双螺杆泵和三螺杆泵，其中这三种类型应用最为广泛。
单螺杆泵

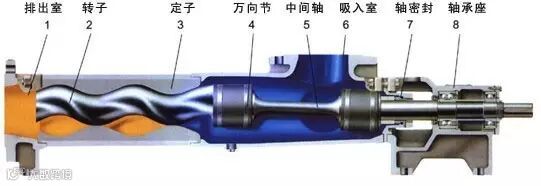

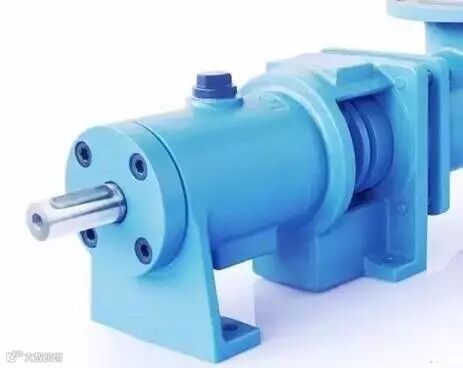

单螺杆泵是一种内啮合回转式容积泵，主要由偏心螺杆（转子）与固定衬套（定子）构成。相比其他泵型，具有以下特点：
- 无需安装阀门，流量稳定，呈线性流动；
- 自吸能力优于柱塞泵；
- 可输送含气体、固体颗粒或纤维的混合杂质，以及各类腐蚀性物质；
- 适用于高粘度介质输送；
- 可用于药剂填充与精确计量。
双螺杆泵

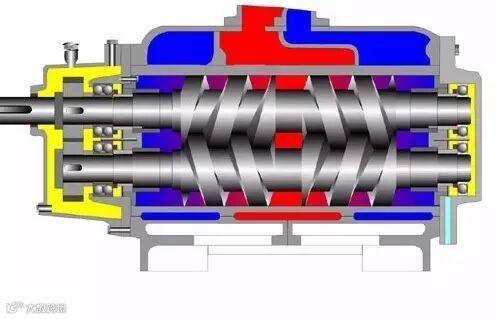

双螺杆泵为外啮合结构，通过两根相互啮合但不接触的螺杆输送液体，形式多样，包括卧式、立式及带加热套型号，适用于低至高粘度含颗粒介质，可根据颗粒大小调节螺杆间距，并选用耐腐蚀材质。
其工作腔密封性好，间隙极小，能有效防止液体倒流。泵体内始终存有输送液作为密封介质，因而具备强自吸能力和汽液混输功能，NPSHr值低，吸入性能优异。
分为内置轴承和外置轴承两种结构：
- 内置轴承由输送介质润滑，适合润滑性良好的工况；
- 外置轴承独立润滑，可用于非润滑性、高粘度（最高可达3×10⁶ mm²/s）、腐蚀性或磨蚀性介质输送。
同步齿轮传动确保螺杆不直接接触，传递扭矩平稳。该结构允许短时间干运转，便于自动化控制。此外，双螺杆泵运行无脉动、无剪切、无乳化，保护分子链结构，噪音低、振动小。

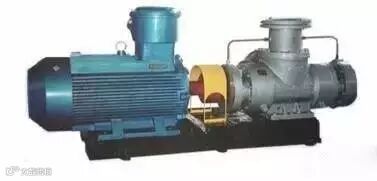

因其独特性能，广泛应用于油田化工、船舶工业等领域，可采用铸铁、不锈钢等材料制造，输送温度可达250℃，理论流量最高达2000 m³/h。
三螺杆泵

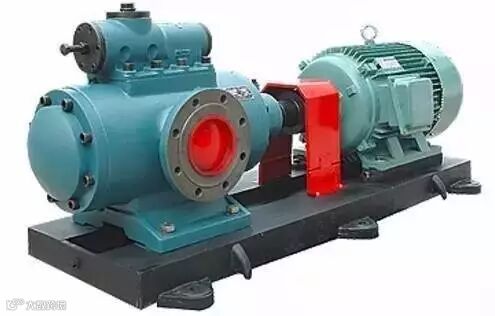

三螺杆泵为转子式容积泵，依靠主动螺杆与两个从动螺杆在泵套内啮合旋转实现输送。每导程形成一个密封腔，保证吸排口间密封。
介质沿轴向连续匀速推进，压力稳定。轴向推力通过高压油引入螺杆底部产生平衡力抵消，小型泵（压差＜10 kgf/cm²）可使用止推轴承。
由于对称啮合，主动螺杆径向力完全平衡，不受弯曲负荷；从动螺杆由衬套支承，基本无额外轴承需求。螺杆表面与泵缸间形成的油膜显著减少磨损。
为防止排出口封闭导致压力过高损坏设备或电机，必须设置安全阀。轴封通常采用机械密封，根据压力等级选择不同形式。
三螺杆泵具有结构简单、压力脉动小、流量稳定、运行平稳、允许高转速、噪音低、效率高、寿命长、自吸能力强等特点。可根据需要配置加热或冷却装置。
适用于输送无腐蚀性的油类及类似润滑性液体，粘度范围一般为3.0–760 mm²/s（1.2–100°E），高温介质可通过加热降粘后输送（温度≤150℃）。流量范围0.2–250 m³/h，最高工作压力可达4 MPa。
广泛用于石油、化纤、冶金、机械、电力、船舶、玻璃、公路等行业，常作为润滑泵、液压泵、燃油输送增压泵或加油泵使用。
螺杆泵的工作原理及性能
基本工作原理
螺杆泵通过螺杆回转实现吸排液体。中间为主动螺杆，两侧为从动螺杆，随主动螺杆反向旋转。螺杆相互啮合并与衬筒紧密配合，在吸入口与排出口之间形成多个密封腔。
随着螺杆转动，密封腔从吸入端不断形成并沿轴向推移至排出端，将液体逐段推送出去，完成输送过程。
由此可总结出螺杆泵的主要优点：
- 压力和流量范围宽；
- 适应介质种类和粘度范围广；
- 回转部件惯性小，允许高转速；
- 自吸性能好；
- 流量均匀，振动小，噪音低；
- 对气体和杂质相对不敏感；
- 结构坚固，安装维护方便。
主要缺点：螺杆加工与装配精度要求高；性能受液体粘度变化影响较大。
性能参数
螺杆泵的核心性能参数包括排量和功率。
理论排量计算公式：Qt = 60Ftn（m³/h）；内部泄漏量表示为 Qs = αp/σᵐ。
实际排量随粘度变化，关系式为：Q₂ = Qt - (Qt - Q₁)(σ₁/σ₂)ᵐ。
轴功率由三部分组成：水功率（输出能量）、摩擦功率（粘性阻力损耗）和泄漏损失功率。输送不同粘度液体时，轴功率随之变化。
螺杆泵的选型
“螺杆泵可输送任何介质”的说法并不意味着单一型号适用所有工况，而应根据介质特性合理选型。错误选型可能导致运行异常、振动噪音甚至设备损坏。应结合单、双、三螺杆泵各自优势，科学匹配应用场景。
单螺杆泵选型要点
- 压力确定：依据衬套级数决定最大输出压力——1级0.6 MPa、2级1.2 MPa、4级2.4 MPa。磨损性强的介质需根据压力需求选择合适级数。
- 转速选择：取决于介质粘度和磨损性，是关键参数之一。
- 衬套橡胶材料：衬套为易损件，寿命通常3–6个月，选材不当可能导致脱落或掉块。
- 材料组合：根据介质性质匹配相应材料。
- 性能参考：厂家提供的性能数据多基于20℃清水（粘度1cst），实际输送不同粘度介质时，流量与轴功率会有差异。
- 轴封方式：可选机械密封或填料密封，两者结构互换。
- 驱动方式：常见有低速电机直联（6级、8级）、齿轮减速电机、无级变速电机等。
双螺杆泵选型技巧
双螺杆泵与三螺杆泵统称多螺杆泵，已在全球百万台以上设备中应用，涵盖原油、燃料油、润滑油、食品、化学品等领域，选型需严谨。
- 流量：受转速、压力和介质粘度影响。理想状态下流量与转速成正比，但实际存在间隙泄漏，且压差越大泄漏越多。高粘度介质泄漏较小。
- 压力：由出口负载决定，出口阻力越大，工作压力越高，需通过流体力学精确计算。
- 轴功率：包含液压功率和摩擦功率。摩擦功率随压差和粘度增加而上升，选配电机时粘度是重要参考。
- 吸上性能：必须保障吸入条件，避免气蚀引发振动和噪音。
- 汽蚀余量（NPSHr）：与转速、导程和介质粘度相关，随轴向流速和粘度增大而升高。吸入条件差时宜选用小导程泵。
- 转速选择：直接影响性能参数。高粘度介质不宜高转速，否则易造成吸入不足，引发噪音与振动。
综合上述因素，需通过详细计算判断泵的实际流量是否满足工况要求。
三螺杆泵选型常识
合理选型是保障三螺杆泵高效运行的关键，否则可能引起噪音、振动甚至严重损坏内部零件。
选型前应全面掌握使用条件，包括：
- 运行参数：流量、压力；
- 介质特性：腐蚀性、含气量、固含量及颗粒大小、工作温度、粘度、比重、材料兼容性；
- 吸入条件与安装环境。
转速选择依据介质粘度和泵规格：
- 大规格泵（主杆外径＞60mm），粘度＞20°E时推荐970rpm或720rpm；粘度＞80°E（如粘胶液）建议200–500rpm；
- 小规格泵，粘度＞20°E时可用1450rpm或970rpm；粘度＞80°E时建议300–600rpm；
- 润滑性差或含微量杂质时，推荐转速低于1450rpm，以延长使用寿命。
结构选择建议：
- 输送润滑性油类且温度＜80℃，选用内置轴承结构；
- 温度＞80℃或润滑性差，选用外置轴承结构；
- 流动性差、粘度高的介质或需加热保温，选用双层加热泵体；
- 高温工况应选用耐高温材料制造的泵。
还需综合考虑材料组合、吸入能力、配套电机等因素。只要选型得当、维护到位，三螺杆泵可实现长期稳定运行。
