本文系统梳理了七种常见的机械动密封形式，包括填料密封、机械密封、干气密封、迷宫密封、油封密封、动力密封和螺旋密封，详细解析其结构特点、适用场景及技术优势，帮助读者全面掌握动设备密封的关键知识。
一、填料密封
填料密封按结构可分为软填料密封、硬填料密封和成型填料密封三类。

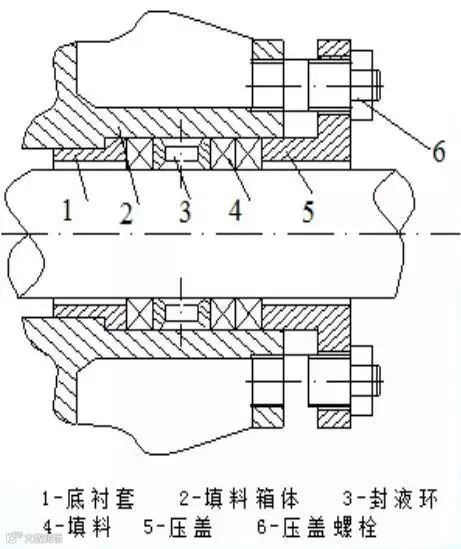

1、软填料密封

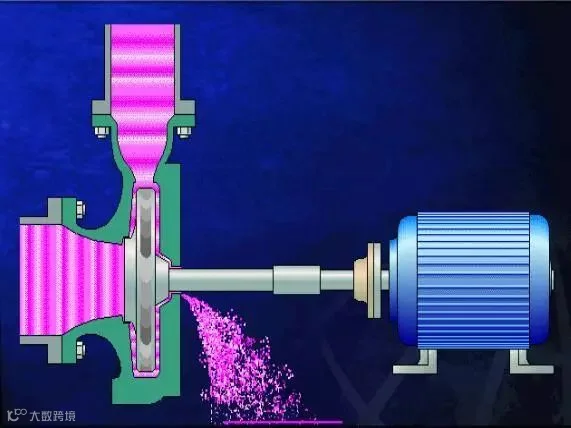

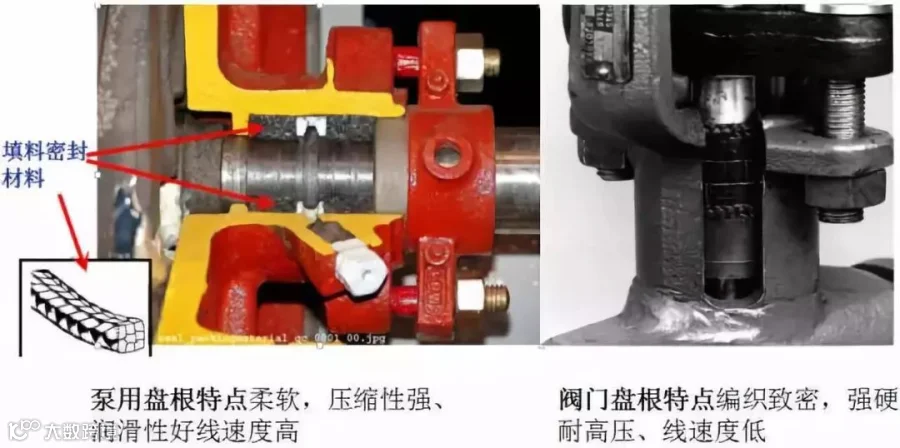

软填料通常以盘根形式存在，由柔软线状物编织而成，填充于密封腔体内。通过压盖施加压力，使填料紧贴轴表面与密封腔，形成径向密封力，实现密封效果。
软填料适用场合：材料选择需考虑介质温度、压力、酸碱度以及设备表面粗糙度、偏心度和线速度等因素。
石墨盘根耐高温高压，适用于高温高压工况，具有优异的耐腐蚀性和稳定的密封性能。
芳纶盘根为高强度有机纤维材料，经聚四氟乙烯乳液浸渍处理，具备良好耐磨与润滑性能。
聚四氟乙烯盘根由纯PTFE原料制成，广泛应用于食品、制药、造纸等高清洁度或强腐蚀性介质环境中的阀门与泵类设备。
2、硬填料密封

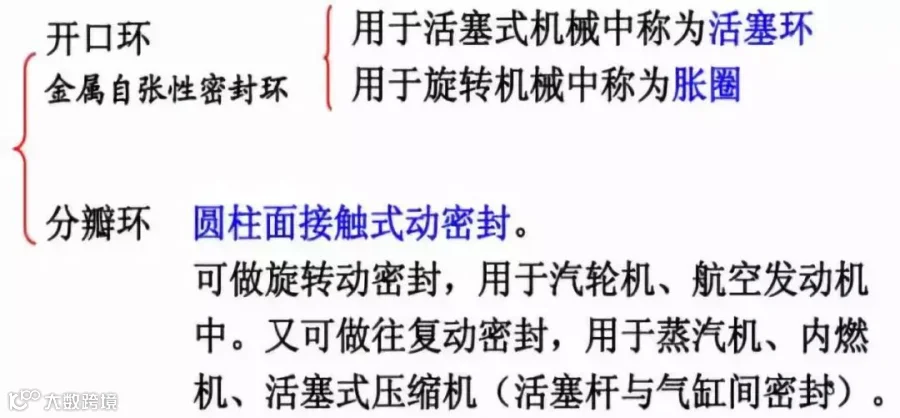

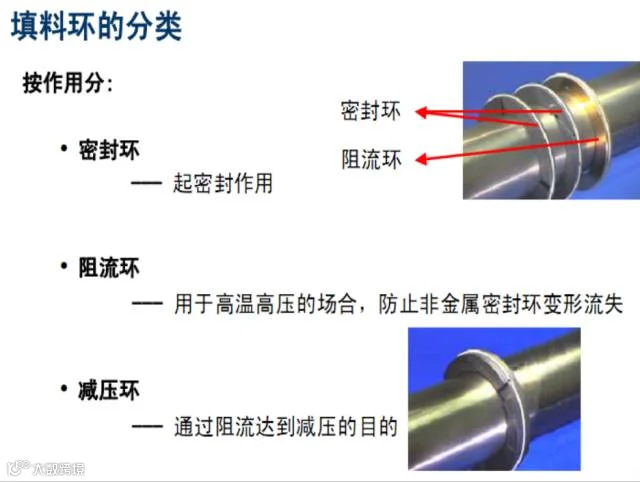

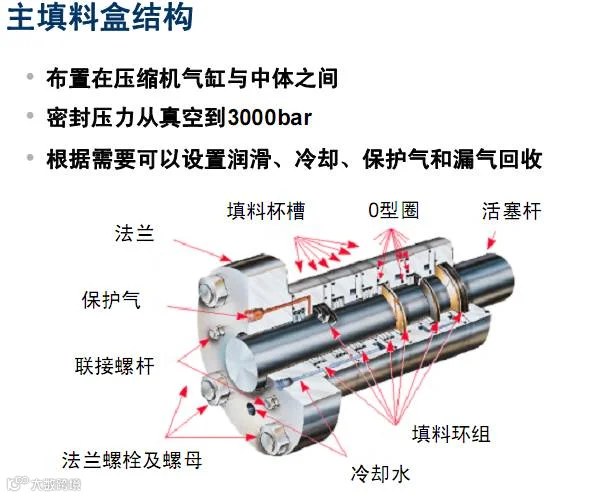

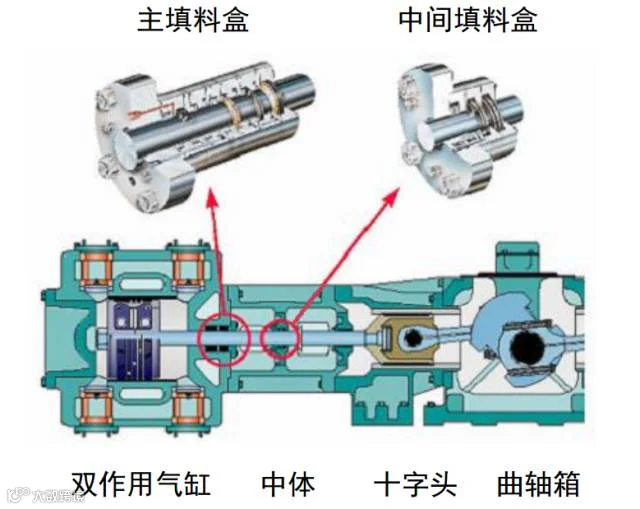

硬填料密封分为开口环和分瓣环两种类型，常用于高压、高温或大直径轴的密封场合。
二、机械密封
机械密封又称端面密封，由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）作用下保持贴合并相对滑动，配合辅助密封件防止流体泄漏。
其主要由旋转部件（动环）与静止部件（静环）组成，两者的接触面构成主密封界面。
三、干气密封
干气密封即“干运转气体密封”，是基于开槽密封技术的新型非接触式轴端密封。
特点：密封性能优良、寿命长、无需密封油系统、功耗低、操作简便、维护成本低。作为无油、免维护的密封方案，已逐步替代浮环密封和迷宫密封，成为石化行业高速离心压缩机轴封的主流选择。
适用场合：适用于允许微量工艺气体泄漏至大气且无危害的工况，如空压机、氮气压缩机等高速流体机械。
四、迷宫密封

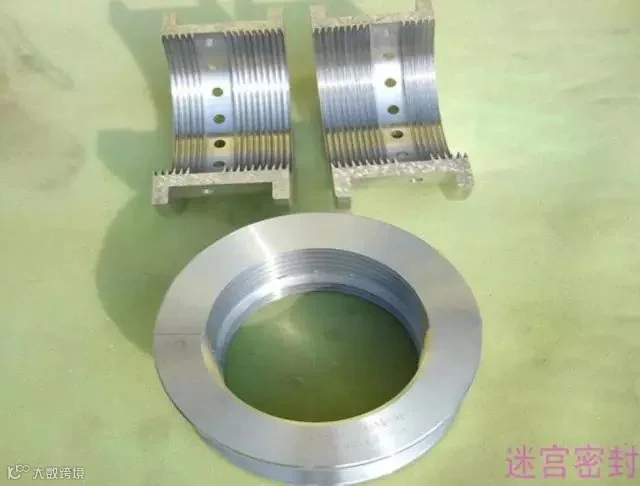

迷宫密封在转轴周围设置多个环形密封齿，形成一系列节流间隙与膨胀空腔。介质通过曲折通道时产生节流效应，有效阻滞泄漏。

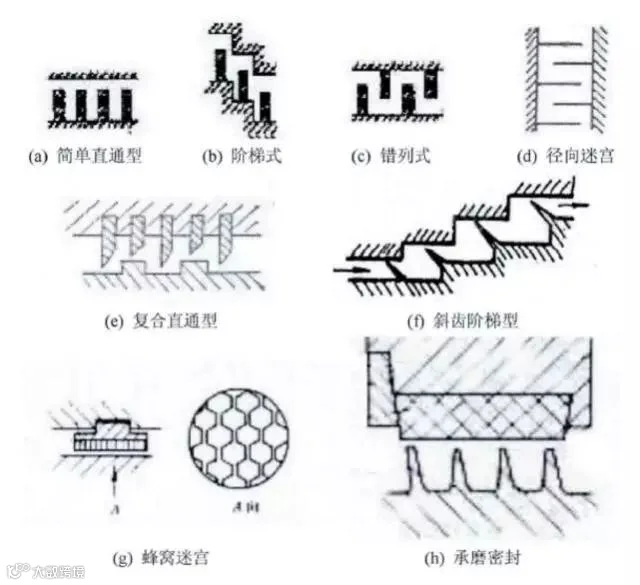

该密封形式为离心式压缩机级间和轴端的基础密封方式，按结构可分为平滑式、曲折式、阶梯式和蜂窝式四种。
1、平滑式迷宫密封
分为整体式和镶片式两种，结构简单、易于制造，但密封效果相对较差。
2、曲折式迷宫密封
密封齿高低交错排列，配合轴上的凹凸沟槽，将直通间隙变为曲折通道，显著增加流动阻力，提升密封效能。适用于水平剖分型缸体或隔板结构。
3、阶梯式迷宫密封
结构类似平滑式，但密封效果接近曲折式，常用于叶轮盖板和平衡盘部位。
4、蜂窝式迷宫密封
密封齿焊接成蜂窝状，形成复杂膨胀室，密封性能优于常规结构，适用于压差较大的工况，如离心压缩机平衡盘密封。虽制造工艺复杂，但强度高、密封效果好。
五、油封密封
油封密封是一种自紧式唇形密封，结构紧凑、成本低、维护方便，摩擦力矩小。既能防止介质外泄，又能阻止外部灰尘等有害物质侵入，具备一定磨损补偿能力。因不耐高压，多用于低压化工泵。
六、动力密封
依靠副叶轮产生的压头平衡主叶轮出口高压液体，实现运行中密封。停机时副叶轮失效，需配备停车密封装置以防泄漏。该结构简单可靠、寿命长，可实现运转期间滴水不漏，广泛用于输送含杂质介质的化工泵。
七、螺旋密封
属于动力密封的一种，通过在旋转轴或套筒上加工螺旋槽，利用旋转产生的类似泵送作用阻止介质泄漏。密封能力受螺旋角、螺距、齿宽、齿高、作用长度及轴套间隙影响。由于无接触摩擦，使用寿命较长，但受限于结构空间，螺旋长度较短，密封能力有限。在泵降速运行时，密封效果明显下降。
