【维修经验】如何快速查找曼罗兰定位电机！值得收藏！

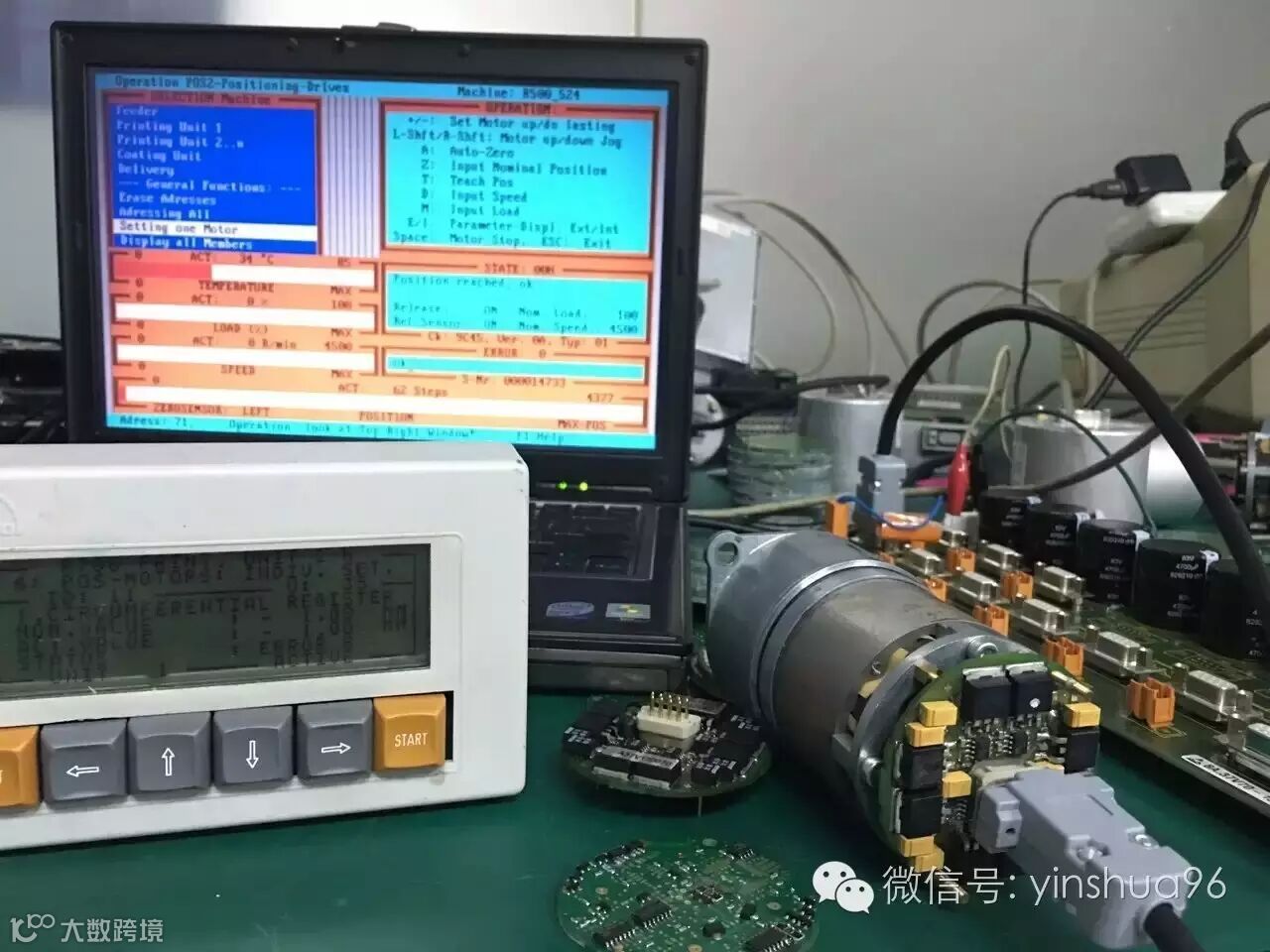

曼罗兰定位电机出现问题时会在诊断中报:  POS-CTRL印刷模块3 驱动电机508  驱动器故障. 其中那个5就代表电机的编号，08代表电机的故障代码以后会详细介绍。也就是这个电机是在印刷机中做什么的。现在笔者就把电机的编号共享给大家，便于在以后的维修中快速查找是那个定位电机的故障。

1---------- 墨匙

2----------圆周套准

3----------轴向套准

4----------斜拉版

5----------传墨起始点

6----------带墨宽度

7----------印刷压力调整

8----------侧规

9----------飞达头高低

10---------飞达头前后

11---------进纸时间

12---------飞达主盘

13---------印页挡板 传动面A

14---------印页挡板 操作面B

15---------纸尾吸风轮

16---------纸拍 传动面A

17---------纸拍 操作面B

18---------开牙凸轮

19---------前规

20---------印刷压力调节 传动面A

21---------印刷压力调节 操作面B

23---------牙垫杆

24---------前规盖设置

26---------侧规 传动面A

27---------侧规 操作面B

28---------润版液计量辊 传动面A

29---------润版液计量辊 操作面B

30---------捻角

31---------前规 传动面A
32---------前规 操作面B

33---------可变轴

34---------供气变时
