带电粒子在匀强磁场中的匀速圆周运动分析方法

重/难点

重点：洛伦兹力在匀速圆周运动中的具体应用及与数学知识的结合。

难点：洛伦兹力在匀速圆周运动中的具体应用及与数学知识的结合。

重/难点分析

重点分析：带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。在历年的高考试题中几乎年年都有这方面的考题。带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。

难点分析：带电粒子在磁场中的运动问题是高考的难点和热点，特别是新的物理考试大纲将动量要求大幅度降低后，这类问题在高考中地位必将更为突出。由于带电粒子在电磁场中的运动受到多种因素的影响，往往会形成多解的情况，而学生在解题的过程中由于思维不缜密常常不能解答完整。教师在教学过程中，要引导学生对形成此类问题多解的原因进行总结和归类，要求学生在解答过程中参照这些原因一一分析。

突破策略

一、轨道圆的“三个确定”

(1)如何确定“圆心”

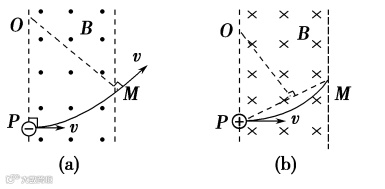

①由两点和两线确定圆心，画出带电粒子在匀强磁场中的运动轨迹。确定带电粒子运动轨迹上的两个特殊点(一般是射入和射出磁场时的两点)，过这两点作带电粒子运动方向的垂线(这两垂线即为粒子在这两点所受洛伦兹力的方向)，则两垂线的交点就是圆心。如图(a)

②若只已知过其中一个点的粒子运动方向，则除过已知运动方向的该点作垂线外，还要将这两点相连作弦，再作弦的中垂线，两垂线交点就是圆心。如图(b)

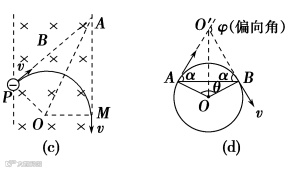

③若只已知一个点及运动方向，也知另外某时刻的速度方向，但不确定该速度方向所在的点，此时要将其中一速度的延长线与另一速度的反向延长线相交成一角(∠PAM)，画出该角的角平分线，它与已知点的速度的垂线交于一点O，该点就是圆心。如图(c)。

(2)如何确定“半径”

方法一：由物理方程求：

方法二：由几何方程求：一般由数学知识(勾股定理、三角函数等)计算来确定。

(3)如何确定“圆心角与时间”

①速度的偏向角φ＝圆弧所对应的圆心角(回旋角)θ＝2倍的弦切角α，如图(d)。

②时间的计算方法．

方法一：由圆心角求，

方法二：由弧长求，

二、带电粒子在磁场中做匀速圆周运动的分析方法

【例1】　如图，半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面)，磁感应强度大小为B，方向垂直于纸面向外，一电荷量为q(q>0)、质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为。已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为(不计重力)(　　)。

解析：带电粒子从距离ab为处射入磁场，且射出时与射入时速度方向的夹角为60°，粒子运动轨迹如图，ce为射入速度所在直线，d为射出点，射出速度反向延长交ce于f点，磁场区域圆心为O，带电粒子所做圆周运动圆心为O′，则O、f、O′在一条直线上，由几何关系得带电粒子所做圆周运动的轨迹半径为R，由，解得选项B正确。

【例2】 如图直线MN上方有磁感应强度为B的匀强磁场。正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？

解析：：由公式知，它们的半径和周期是相同的。只是偏转方向相反。先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形。所以两个射出点相距2r，由图还可看出，经历时间相差2T/3。答案为射出点相距，时间差为。关键是找圆心、找半径和用对称。

【例3】 一个质量为m电荷量为q的带电粒子从x轴上的P（a，0）点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求匀强磁场的磁感应强度B和射出点的坐标。

解析：由射入、射出点的半径可找到圆心O/，并得出半径为；射出点坐标为。

【例4】如图所示，一个质量为m、电量为q的正离子，从A点正对着圆心O以速度v射入半径为R的绝缘圆筒中。圆筒内存在垂直纸面向里的匀强磁场，磁感应强度的大小为B。要使带电粒子与圆筒内壁碰撞多次后仍从A点射出，求正离子在磁场中运动的时间t。设粒子与圆筒内壁碰撞时无能量和电量损失，不计粒子的重力。

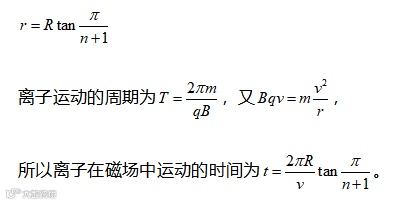

解析：由于离子与圆筒内壁碰撞时无能量损失和电量损失，每次碰撞后离子的速度方向都沿半径方向指向圆心，并且离子运动的轨迹是对称的，如图所示。设粒子与圆筒内壁碰撞n次，则每相邻两次碰撞点之间圆弧所对的圆心角为2π/（n+1）。由几何知识可知，离子运动的半径为
