一、产品概述

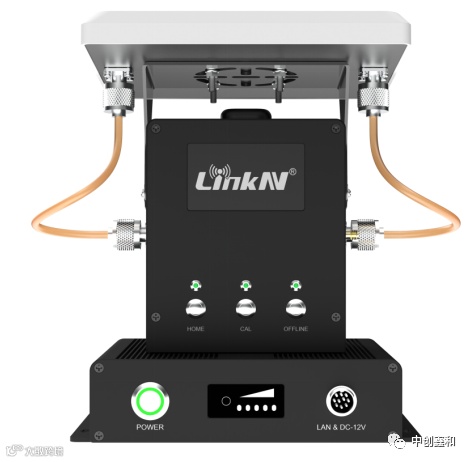

ZCXH3712是为远距离设计的通信地面站，内置天线追踪模块，支持各类定向天线追踪机载模块。实现定向天线自动追踪功能，从而提高通信距离。
机载模块将 GPS/BD 坐标信息传输到串口进行透传，通过通讯模组传到地面站之后，地面站计算指向角度，让您的地面平板天线时时刻刻对准你的机载模块，保持最佳的无线接收效果，大大提高无线距离。产品秉承了中创鑫和产品系列即插即用、稳定可靠的设计作风。
二、产品特点
u两套传感器：同时配备惯导罗盘（陀螺仪）与磁罗盘，实现高精度指向。
u开机自动校准算法：开机后自动进行磁场拟合，并且接收到有效GPS数据后自动开启跟踪。
u双链路保障：同时具备图传、lora双链路通信，确保机载模块的GPS数据及时刷新，保障通信。
u集成三脚架、吸盘安装：可安装于车顶或者三脚架上，小巧便携设计，优质大力舵机，360 度无缠绕滑环设计。
u传输距离远：通过使用大增益定向天线，地面站解决定向天线的指向问题，增加点对点之间的通讯距离，可把两个通讯模块之间的距离传输更远；
u操作简单：只需要开机上电，即可自动获取GPS/BD数据，获取到有效GPS/BD数据后能自动开启跟踪，在紧急情况下易于操作；
u防护等级高：IP65防护设计，方便在环境恶劣环境下使用。
三、技术参数
设备型号
|
ZCXH3712
|
设备品牌
|
LINKAV
|
射频参数
|
工作频段
|
800MHZ、1.4GHz、2.4GHz
|
|
工作带宽
|
5/10/20MHz
|
||
射频通道
|
1T2R
|
||
发射功率
|
23dBm
|
||
伺服参数
|
电机扭矩
|
30N*m
|
|
转动角度
|
水平360度，垂直90度
|
||
角度精度
|
±2度
|
||
最大电机转速
|
0.21s/60 度
|
||
接口参数
|
射频接口
|
N*2，SMA*1
|
|
网络接口
|
防水航空接口
|
||
电源接口
|
防水航空接口
|
||
网络参数
|
传输距离
|
30KM、50KM、100KM、100KM以上（按需求定制）
|
|
吞吐率
|
30Mbps
|
||
加密算法
|
AES128
|
||
物理/环境
|
尺寸
|
204*166*198mm
|
|
重量
|
2.5Kg（含电池）
|
||
工作温度
|
-20℃〜+60℃
|
||
防护等级
|
IP65
|
||
电气特征
|
供电
|
12V
|
|
功耗
|
整机平均功耗小于30W
|
||
