一、产品概述

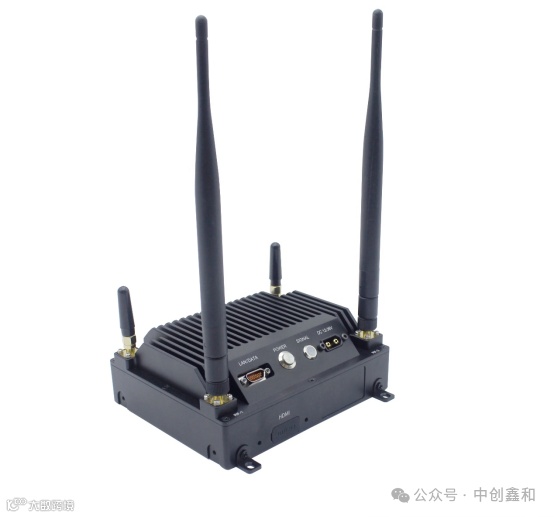

ZCXH9402是一款采用FPGA方案的无人机机载的Mesh产品，支持自适应跳频、选频，具备在电磁环境有干扰情况下，自动选择最优频率，实现在复杂场景下自组网宽带业务传输，它可以采用多种通信组合方式，应用于不同的使用场景。主要用于实现无人机与基地台之间的多媒体互联互通，也作为Mesh中继节点使用。
二、产品特点
三、技术参数
设备型号
|
ZCXH9401
|
设备品牌
|
LINKAV
|
射频参数
|
通信频率
|
1.3-1.5GHz（70~6000MHz范围内可定制）
|
|
发射功率
|
2*5W . 1dBm步进可调;
|
||
带宽模式
|
2.5/5/10/20MHz
|
||
通信波形
|
TDD-COFDM +2T2R(双发双收)
|
||
载波调制
|
BPSK/QPSK/16QAM/64QAM（自适应）
|
||
接收灵敏度
|
-103dBm@5MHz
|
||
智能选频
|
支持
|
||
跳频
|
支持（具备跳频抗干扰(>1000跳/秒））
|
||
网络参数
|
网络规模
|
不小于32个节点
|
|
多跳能力
|
短报文可达15跳、语音可达10跳、视频可达8跳
|
||
通信距离
|
50-150km（通视）
|
||
通信速率
|
1-100Mbps自适应
|
||
传输时延
|
单跳7ms@2.5MHz
|
||
移动速度
|
支持7200+Km/H高速移动
|
||
启动时间
|
27秒
|
||
入网时间
|
小于1秒
|
||
卫星定位
|
GPS/BD
|
||
网络扩展
|
WIFI AP
|
||
物理/环境
|
整机重量
|
820g
|
|
外观尺寸
|
142*116*40mm
|
||
工作温度
|
-40~+70℃
|
||
电气特征
|
供电要求
|
12~36V
|
|
整机功耗
|
≤60W
|
||
功能/接口
|
网口
|
*1
|
|
RS232
|
*1
|
||
视频接口
|
MINI HDMI*1
|
||
