棋文化是难得的雅俗共赏的文化景观之一，在各种各样错综复杂的棋盘上其实深藏着智慧。棋的魅力所在，便在于人将智慧化为行走在棋盘之上的棋子，摆阵布局，相互较量。棋盘之于棋，乃其核心之物。若没有棋盘，仅比两颗棋子赛跑，便失去了下棋的乐趣。
如果把工业生产做成一局棋，车间便是棋子，连接不同车间传达信号的便是棋盘。棋盘的设计直接关系到整盘棋的质量高低，转换成术语即工业生产是否拥有强大而耐用的工业网络关系到生产的质量和效率。
数字化将带来根本性的变化，即生产力的提高和个体化的大大增加。但是，什么是工业生产中实现数字化变革的基本框架？
答案是工业网络。工业网络使设备能够在第一时间相互通信，从而对过程进行优化。现代工业生产需要强大而耐用的工业网络组件。

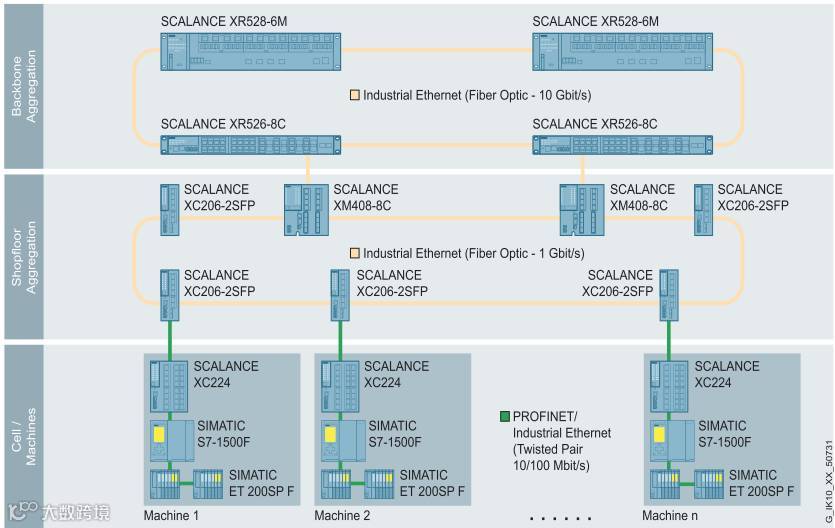

工业网络的典型结构
分级思维
工业网络是一整套交错复杂的网络结构，因其复杂性，通常需要被划分成不同的级别。而在机器/单元级，终端设备（如控制器，现场设备或HMI面板）通过交换机与工业以太网协议（如PROFINET）连接。每个生产车间通常有几个单元，他们在车间聚集中集合在一起。然后，各种车间层级进一步聚集在较高的级别，这个较高级别成为“骨干聚合”网络。
无论是单元级还是较高级，西门子都为之提供了正确的网络解决方案。对于较小的机器网络，可以利用其本身集成的交换功能传递信息。非管理交换机也可以用于面向该类机器的网络，降低成本增加效益。
而更大的网络，需要更强大的功能和更全面的诊断，非管理交换机已经不能解决问题，需要使用管理型交换机。SCALANCE XC-200以工业以太网2层管理型交换机是不二选择，它拥有电气RJ45以及各种光学连接端口。端口类型包括SFP插槽（小型可插拔）或SC和ST / BFOC连接技术的固定光收发器，交换机可根据所需的带宽和传输距离，配备各种光收发器。SFP的另一个优势是拥有Gbit / s的SFP的配置，用于建立快速千兆连接。

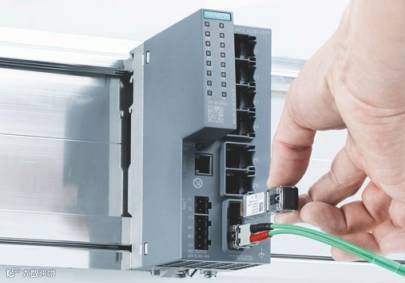

SFP插槽（小型可插拔）允许SCALANCE X交换机灵活地安装收发器
高性能
网络的可用性是工业生产中必须保证的重要特性。因为工厂停机就意味着生产损失，所以应尽可能免网络组件的故障及其更换频率。工业以太网交换机SCALANCE XC-200坚固的设计和恰当的软件机制可以大大提高网络可用性，减少故障的发生。另外，“光纤链路监测”也是一种减少故障的方法，通过检测早期光路上的衰减变化来监测光纤链路路，可及时识别过早老化或可能的污物污染，安排适当的维护。然而，连接失效时，则需要寻找一种不影响数据传输的解决办法。网络结构中的冗余路径通常是”环“的形式。而交换机SCALANCE XC-200提供符合PROFINET标准的介质冗余协议（MRP）和具有确定性重构时间的高速冗余协议（HRP）。
为了处理越来越大的网络，交换机XC-200带有虚拟LAN（VLAN），将大型网络结构化地划分为更小的逻辑子网络。通过逻辑隔离，可以减少广播负载，将敏感区域与主网络分离，或将网络分为逻辑工作组。此外，使用用于视频应用或利用EtherNet / IP的多播协议，可以有效地减少网络上的多播负载。这样交换机可以通过IGMP Snooping学习组播源和目标，从而过滤组播数据流量并限制网络负载。

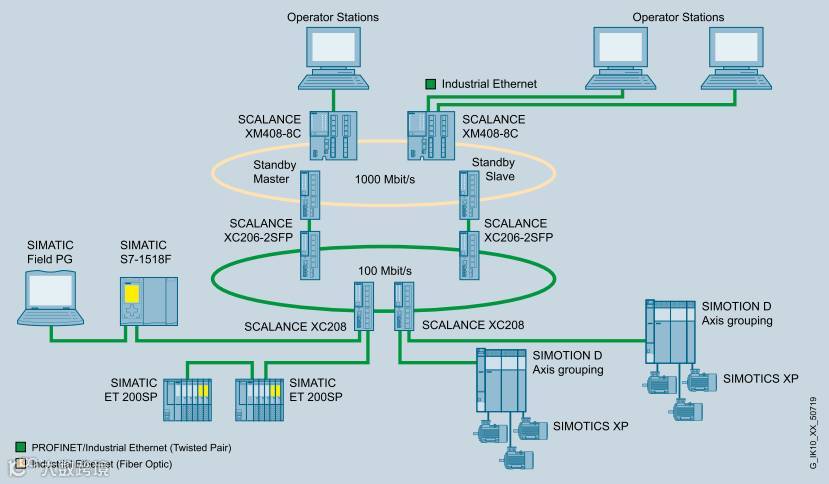

通过使用HRP备用功能耦合冗余环网，实现高度的网络可用性
网络脉搏
如同人体的脉搏反应人体机能情况一般，网络的脉搏反应了网络的运营状况。监测网络脉搏可以尽可能快的发现故障，缩短停机时间。监测需要各种诊断工具（集中和本地），如管理平台SINEMA Server除了采用集中式固件管理外，还具有监控功能，能持续检查网络的“健康状况”。
此外，TIA Portal中的在线诊断也可以方便地评估系统，实行监测。NFC功能（近场通信）可直接在机器上对设备的WBM的快速访问。并且可以在平板电脑或智能手机和SCALANCE XC-200上激活时，借助NFC迅速确定设备的IP地址，并通过已建立的WLAN连接访问WBM。

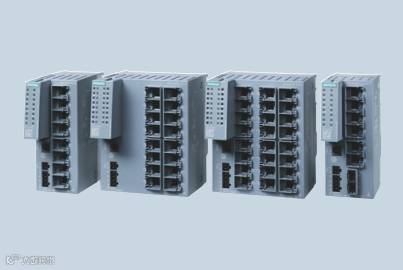

工业以太网管理型交换机SCALANCE XC-200具有千兆以太网能力，支持VLAN和冗余机制，由于其多样化的认证，可用于广泛的应用
配置和诊断
目前行业越来越关注直观简洁的操作（技术术语中的“易用性”），交换机SCALANCE XC-200的特点是具有远程LED区域（诊断岛），通过信号触点显示端口状态，设备状态以及冗余管理器状态。即使所有电缆都已连接，也可以一目了然通过诊断LED。软件配置由Web服务器支持，也可以直观地进行设置。集成的在线帮助将2层管理型交换机用作PROFINET设备，并无缝集成到中央工程软件TIA Portal中，可实现简单的组态。而通过支持EtherNet / IP配置文件并集成到EtherNet / IP诊断中，可进一步增强其多功能应用。
凭借其多样的功能，SCALANCE XC-200交换机满足在单元级和车间级聚合网络中所采用的面向未来的工业级以太网交换机的要求。冗余，多层配置和诊断选项以及各种选项使自动化专家能够使用交换机SCALANCE XC-200最佳地实现其所需的网络概念。
如此高性能的交换机SCALANCE XC-200可帮助构建一套完整而玄妙的棋盘，在棋盘之上各种讯息快速传递，互不干扰。如同立交桥般，保证道路畅通无阻。人生如棋，棋如人生。上面这局棋，生死关头，输赢只在一步，你敢接招么？
