什么情况下插入C-PLUG或C-PLUG有什么作用

对于一些设备，需要一个可选的可交换介质上的关键功能，KEY-PLUG卡，可以激活功能。关于配置、功能和操作，KEY-PLUG卡和C-PLUG卡是一致的 。KEY-PLUG 卡还附加了授权许可。

对于一些设备，可以将C-PLUG 或 KEY-PLUG 配置为 PRESET-PLUG 。在配置为 PRESET-PLUG 的插头中，存储设备配置、用户帐户、证书和固件。使用PRESET-PLUG ，你可以在多个设备上安装相同的设备配置、用户帐户、证书和相关固件。

注意：

如果下面的模块是用C-PLUG运行的，那么您可以使用保存在C-PLUG上的配置数据。

在这种情况下，配置数据的更改只保存在C-PLUG上。这意味着对配置数据的更改不包含在设备的内部内存中。模块内部内存中的配置数据和插入的C-PLUG的配置数据是不同的。

• IE/PB Link PN IO

• IWLAN/PB Link PN IO

• IE/AS Interface Link PN IO

• DP/AS Interface Link PN IO

• SCALANCE S602, SCALANCE S612, SCALANCE S623 和 SCALANCE S627-2M

• SCALANCE W-700 依照 IEEE 802.11a/b/g

• SCALANCE X-200




以下设备改变配置时对C-PLUG和设备内部内存的配置数据进行了传送，换句话说，内部内存中的配置数据和插入的C-PLUG保持一致。

• SCALANCE 615, SCALANCE SC-600

• SCALANCE W -700 依照 IEEE 802.11n

• SCALANCE XC-200, SCALANCE XP-200, SCALANCE XF-200BA

• SCALANCE X-300, SCALANCE X-400, SCALANCE XM-400, SCALANCE XR-500




上述模块的手册包括关于不同应用行为的信息，例如：

• 模块操作没有 C-PLUG

• 模块在交货状态下配置了 C-PLUG

• 模块在操作状态下配置了 C-PLUG

• 例如:使用C-PLUG配置SCALANCE X-200

• 将C-PLUG 插入SCALANCE X-200

注意：C-PLUG 可仅在设备没上电时可以插拔

例:

使用C-PLUG配置SCALANCE X-200

1. 将C-PLUG 插入SCALANCE X-200注意: C-PLUG 可仅在设备没上电时可以插拔

2. 表展示了SCALANCE X-300的可能启动行为。

3. 在打开模块后，如果电源模块上的红色LED灯，则进行如下设置：

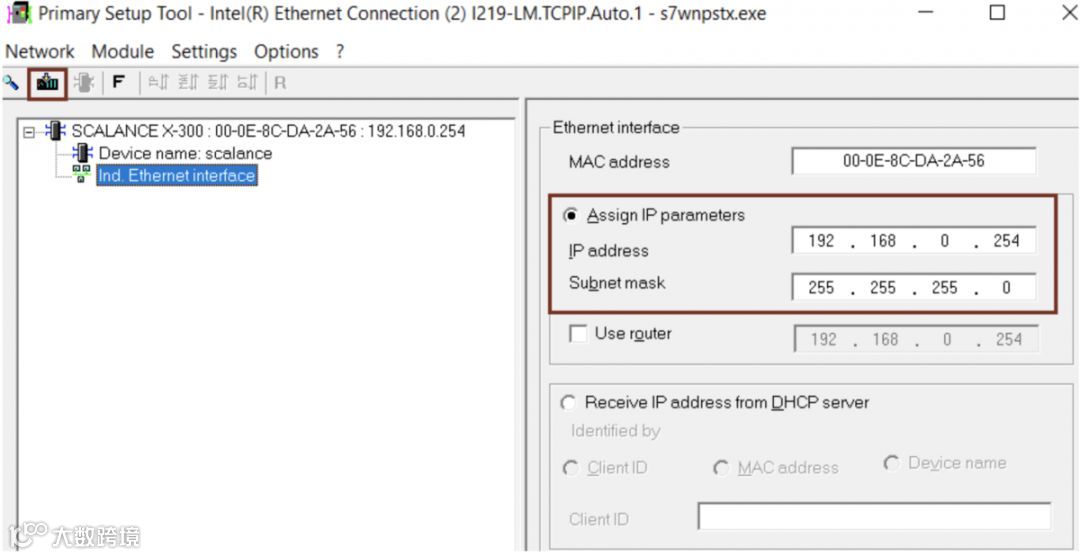

使用Primary Setup Tool (PST)分配IP地址给SCALANCE X-300 。

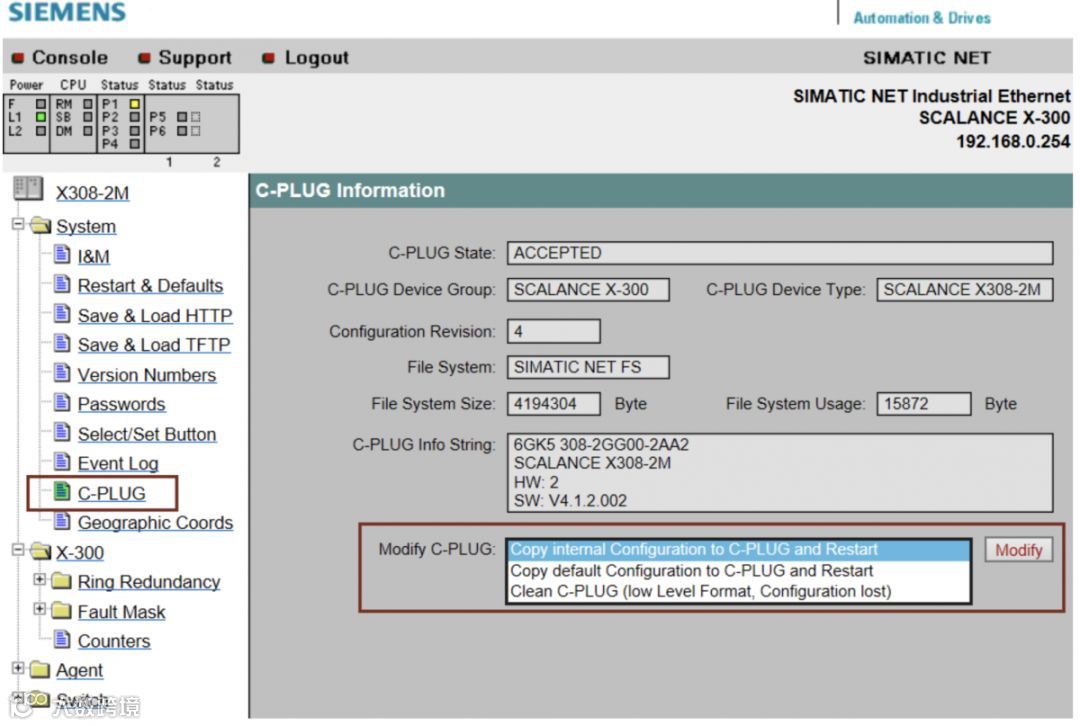

4. 在WBM中选择所需的功能。在这个例子中，选择了"Copy internal Configuration to C-PLUG and restart"“的功能，这意味着当前的配置保存在模块的内部内存中的C-PLUG 上。

5. 在SCALANCE X-300内部闪存的配置信息被复制到C-PLUG。然后重新启动。

6. 在C-PLUG的状态显示为“ACCEPTED”。

7. 现在可以改变配置了。配置的更改存储在C-PLUG和设备的内部内存中。

如果在SCALANCE X-300中没有C-PLUG，则C-PLUG的状态显示"NOT PRESENT"。

补充信息
在上述产品的手册中可提供有关使用C-PLUG和KEY-PLUG以及PRESET-PLUG的详细信息：
