描述：
本条目描述了在工业以太网交换机 SCALANCE X 中如何设置“端口镜像”功能来监视 SCALANCE X 端口的数据传输。
在本例中，监视 SCALANCE X 208 端口3 的数据传输。利用网络协议记录工具可以监视连接至端口3的S7-1200 CPU所接收和发送的数据。可以使用安装在SIMATIC Field PG 上的Wireshark 软件来作为网络协议记录工具。
为了能利用网络协议记录工具分析SCALANCE X 208 端口3的数据通信，将 SIMATIC Field PG 连接至 SCALANCE X 208的端口上，譬如端口8，然后镜像端口3上的数据至端口8上（端口镜像）。

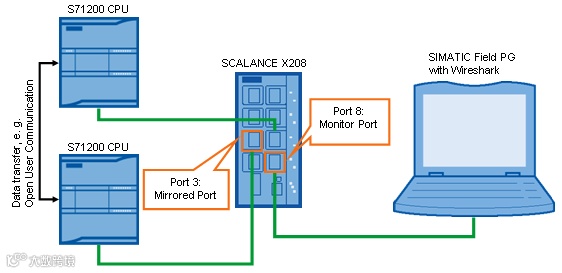

图1.
在SCALANCE X 基于网页管理的页面上打开”Switch“菜单来设置”Port Mirroring“功能：
1.能够进行”启用监控“
2.对于 "Mirrored Port" 指定要监视的端口:本例中是 Port 3, 连接的是 S7-1200 CPU.
3.对于 "Monitor Port" 指定要用来进行监视的端口：本例中是Port 8, 连接的是 SIMATIC Field PG.
图2.
SCALANCE X 中设置端口镜像之后，可以使用 Wireshark 进行网络协议记录。
获取详细配置手册请点击阅读原文下载：
