导读：SCALANCE W 客户端集成信号记录功能，利用该功能可以记录客户端和AP的信号强度、通信速率、重传率，漫游记录等信息，用户可以通过它评估无线连接的质量并据此做出优化，非常实用。

SCALANCE W 客户端集成信号记录功能，利用该功能可以记录客户端和AP的信号强度、通信速率、重传率，漫游记录等信息，用户可以通过它评估无线连接的质量并据此做出优化，非常实用。

如何进行信号记录

下面的步骤显示了如何通过 WBM（基于Web的管理）在 SCALANCE W 上设置、启动和停止信号记录，以及在完成信号记录后如何从 SCALANCE W 设备下载数据。

打开 WBM 并登陆。

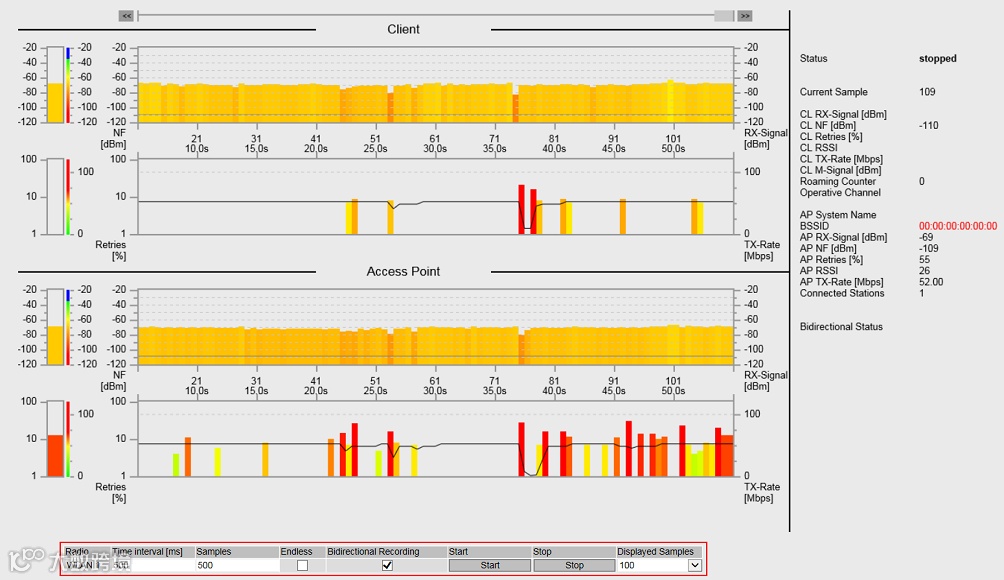

在导航栏中导航到 “Interfaces> WLAN” 并选择 “Signal Recorder” 选项卡。
说明：信号记录功能只能在客户端或AP工作在客户端模式时使用。
选择两次测量之间的时间间隔。当选择的时间间隔 ≥100 时，可以启用 "Endless" 选项进行无休止的循环测量。在这种情况下，直到手动停止或设备重新配置才会停止记录。
说明：选择 “Endless” 设置，信号记录将在 10000 次采样之间循环，超过后最早记录的值会被覆盖。
然后选择想要记录的的采样数量。这些值的组合决定了记录的最大持续时间和分辨率。在循环测量的情况下，该字段变灰。采样间隔 100ms 时，允许记录大约 17 分钟。如果录制约 20 分钟，记录的是最后 17 分钟或总是最后 10000 个样本。
单击 “Start” 按钮开始记录。移动客户端，在所需关注的区域中启动记录。创建一个移动说明文件是很有用的，后面可以将测量值与工厂的特定位置对应上。
点击 “Stop” 按钮完成记录或等待自动终止。

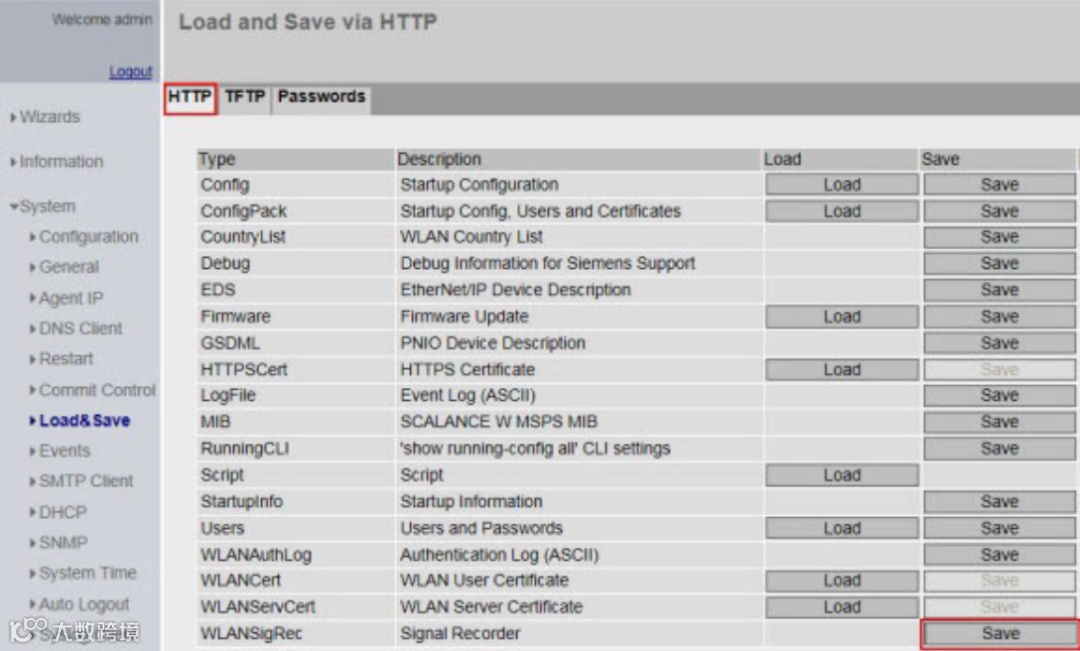

在导航栏中，导航到 “System” > “Load&Save”，然后选择 “HTTP” 选项卡。
在信号记录完成后，点击 “Save”。
将 .zip 文件保存在选择的存储位置。

信号记录文件的内容

下载保存的文件解压缩后包含一个 PDF 文件和一个 .csv 文件

PDF 文件包括以 dBm 为单位的信号强度和以Mbps为单位的数据速率图形显示。如果客户端在测量过程中接入了不同的接入点（发生漫游），则在图形中通过垂直的黑线表示。
如果客户端是一个 iPCF-M 连接，那么管理通道的信号也将以黑线显示。

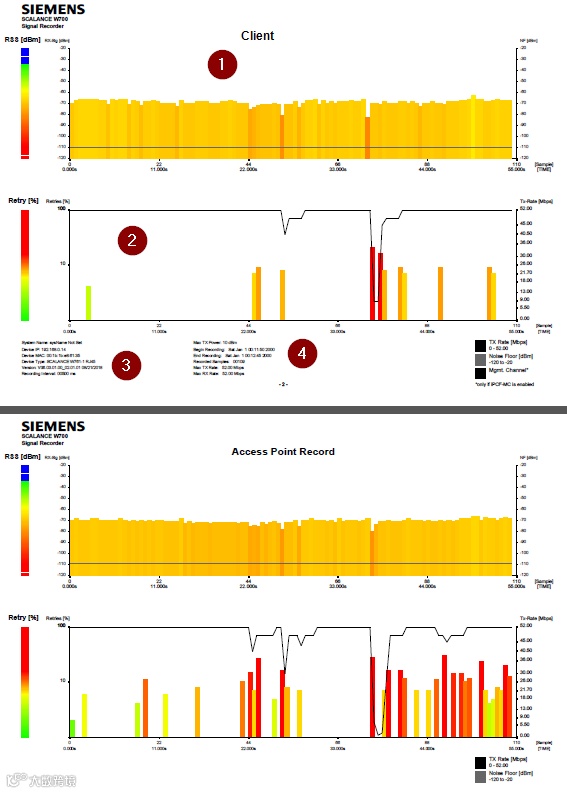

信号记录器的 PDF 文件分为四个部分。

图形区域 (信号强度、本底噪声和漫游)
图形区域 (重试百分比、数据速率和漫游)
关于客户端的信息
以表格形式列出的测量值

图形页面的第一页是客户端的数据，第二页是客户端所连接的接入点的数据。要想获得接入点的数据，在启动记录时需要选择双向记录（bidirectional recording）。

信号记录的图形给出一个非常有用概览。PDF 文件其他页的包括记录中每个测量值的列表。

测量值的完整列表同时存储在 .csv 文件中。

对图形区域的解析及建议

本部分以一个RCOAX电缆和iPCF的应用示例来解读所记录的图形，并给出相应建议。在这个应用中，客户端沿着RCOAX电缆移动并从一个AP漫游至另一个AP。所作的分析供参考，对于特定的记录文件要结合各自的具体的应用去分析。

从图形区域可以非常容易地获得以下观察结果：

观察点: 信号强度是否在所需范围内（iPCF 在 -35dBm 和 -65dBm 之间）？
措施: 如果没有，可以调整客户端和 AP 的传输功率。
说明：
当客户端当前连接到一个信号强度较弱的 AP 时，并不一定会漫游。即使这样，在信号强度较弱的情况下，应该有一个 “更好的” AP存在，这样客户端可以在连接中断时立即漫游。可以通过这样一个事实来判断：在漫游之后，立即建立到具有良好信号强度的接入点的连接。
观察点: 信号强度是否稳定或稳定的变化，还是信号强度有时会急剧下降？
措施: 信号强度异常下降的一个原因可能是装配错误。例如，连接不正确，RCoax 电缆连接错误或 RCoax 电缆损坏。
观察点: 客户端何时和多久会漫游到另一个 AP？
措施: 如果客户端在两个 AP 之间频繁地漫游，表明设置还可以再优化。客户端在两个 AP 之间的 “跳跃” 有两个可能的原因。一个原因可能是传输信号不良（两个 AP 都只有非常弱的信号强度），另一个原因可能是 “漫游阈值” 参数的设置。客户端会较快或较慢的漫游到下一个AP，与漫游阈值的设置有关。
观察点: 在信号强度较好的时候，是否达到预期中的数据速率（第二个图形区域黑线），或者尽管信号强度良好，但数据速率有很大的波动？
措施: 如果数据速率太低，可能是信号质量不佳导致的，例如可能有干扰源接近。因此，如在一个工厂中使用各种无线电时，应当创建并维护信道分配的方案。
观察点: 本底噪声相对较高，可能在信道上有其他干扰源或相邻的 WLAN AP 影响到通信。
措施: 如果信号明显高于本底噪声（SNR），可不采取任何措施。如果信噪比太低，可以增加 AP 和客户端的传输功率或使用不同的天线。或者，可以考虑切换到无噪声信道（如果可用）。
注意：时间关键的应用程序应始终在无干扰的信道上运行。这需要信道规划。
观察点: AP 的信号强度与客户端的信号强度存在显著差异？
措施: 如果AP的传输功率与客户端的传输功率不同，则会看到这种现象。此外，如果发送器或接收器出现故障，也可能会发生此现象。可以使用第二个 AP 或客户端进行替换测试，以确定发送器或接收器是否有故障。
观察点: 在监视过程中有重试吗？
措施: WLAN的重试是正常。由于环境和反射，其他 WLAN 设备或干扰源可能会发生重试。此外，需要注意的是重试次数是以每个时间单位的百分比显示。例如，如果在 100ms 内只发送一个包，但是必须重复一次，那么重试率为 100％，此时没有必要采取措施。
观察点: 经常会显示很高的重试率吗?
措施: 检查配置和天线的连接。检查信道规划，如有必要，请从信道中删除其他干扰源。检查频繁发生干扰的位置：可能需要优化天线角度，金属可能会引起的反射干扰。一般来说，高的重试次数不会造成问题。但是，如果应用程序出现问题，同时重试次数过高，则应仔细查看。
