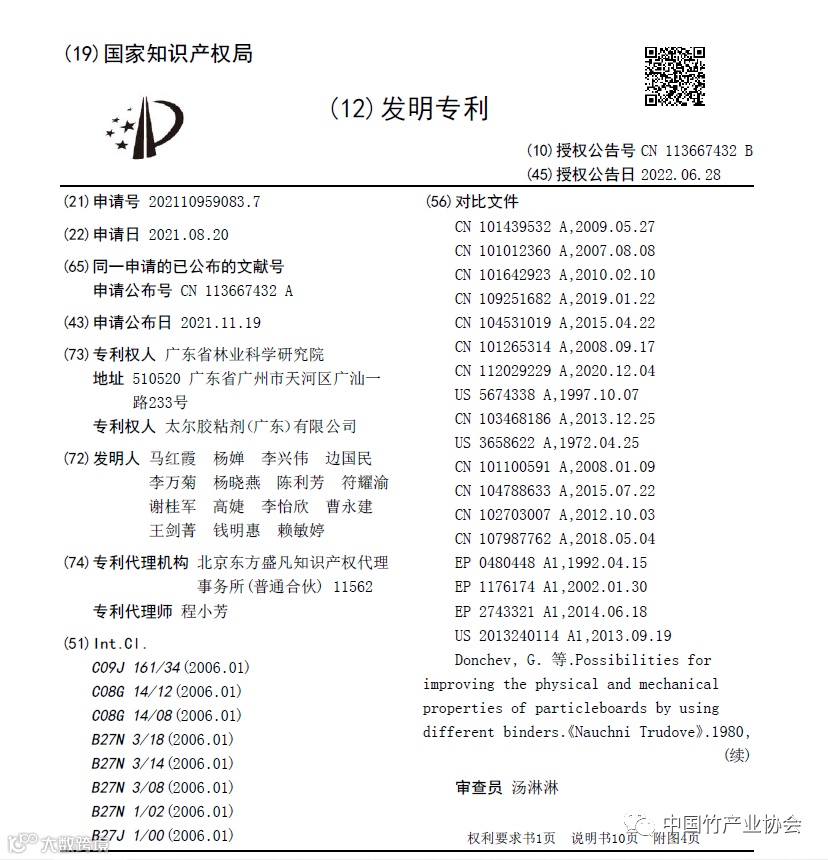

专利名称：一种基于改性胶粘剂和新型组坯方式的竹基纤维复合材料及其制备方法和应用
专利摘要：
本发明公开了一种基于改性胶粘剂和新型组坯方式的竹基纤维复合材料及其制备方法和应用，属于竹材加工技术领域。本发明提供的竹基纤维复合材料的胶粘剂，包括以下组分：苯酚、甲醛水溶液、聚乙烯醇、氢氧化钠、尿素、聚乙二醇和水。本发明提供的组坯方式是以纤维化竹束为上下表层，径向竹篾和弦向竹篾为芯层；本发明提供的组坯方式可显著降低竹基纤维复合材料密度。本发明提供的胶粘剂固化内应力低、甲醛释放量低。利用本发明的胶粘剂和组坯方式制备的家居用竹基纤维复合材料，密度可降至0.9g/m3以下，甲醛释放量可低至0.16mg/L，物理力学性能优越，尺寸稳定性高，耐水性好，可用于室内家具及装修材料、阳台墙体、地板等领域。
专利权人：
技术功效 ：
本发明采用改性胶粘剂和新型的组坯方式制备的竹基纤维复合材料家居用竹质板材，密度范围可降低至0.6-0.9g/cm3，与市场流通的胶合板、纤维板、刨花板等家居材基本一致，板面平整度好、各项物理力学性能优越，具有密度、强度适中，板材洗削、钉切加工方便的优点。生产成本可降低15％以上，满足现在家居加工企业的生产条件。
本发明制备的改性胶粘剂，性能指标为：固体含量为45％-55％，粘度为30-100mPa.s，游离甲醛≤0.3％，游离酚≤0.5％，pH为9.0-10.0。采用本发明的改性胶粘剂制备竹基纤维复合材料，板材吸水厚度膨胀率可降至2.54％，可有效降低板材游离甲醛释放量，甲醛释放量低至0.16mg/L(干燥器法)，达到日本农林F4星标准，降低板材内应力，增加板材整体弹性，提升板材环保性能和板材尺寸稳定性、提升板材质感。
本发明制备的家居用竹基纤维复合材料，竹材利用率达95％以上，原材料利用率高。
本发明制备的家居用竹基纤维复合材料，厚度范围5-30mm，最佳物理力学性能指标为：纵向静曲强度为103.59MPa，纵向弹性模量为8803.56MPa；横向静曲强度为48.19MPa，横向弹性模量为4666.98MPa；吸水厚度膨胀率为2.54％，板面和两个板边握钉力分别为1822.98N、1031.62N和1604.53N，内结合强度1.10MPa，满足家居结构和非结构用材要求。
中国竹产业协会
