之前说到如何让模型变得更有质感
渐消面教程
今天我们来说说

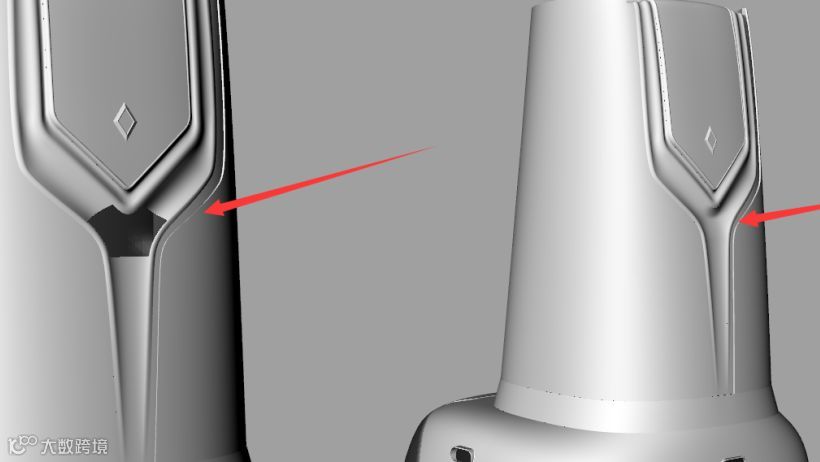

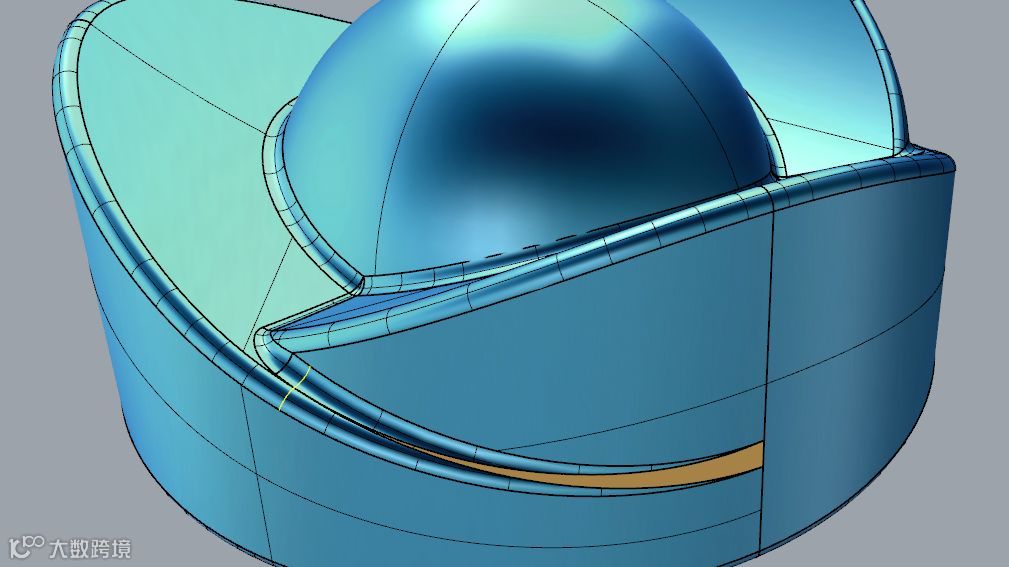

提升建模产品质感之——倒圆角
在建模过程中一倒角就头疼
所以干脆放弃
但是不倒角的模型边缘尖锐
整体质感会下降
所以咱们还是得攻克难关

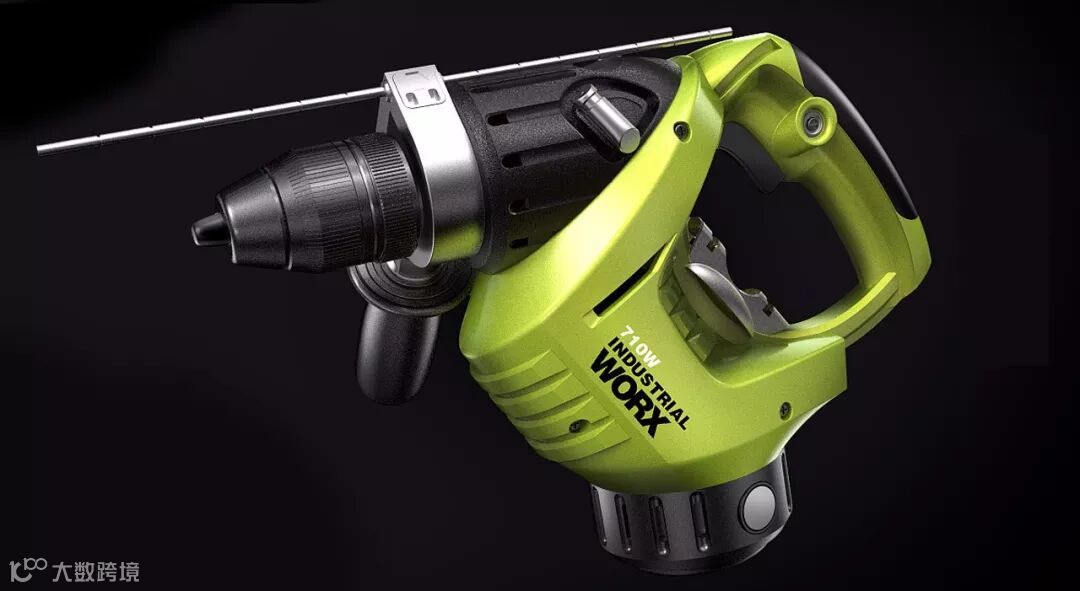

倒角是增加产品品质的方式之一
倒角方法很多
但是有一些方法十分通用
学会一个就可以应付很多难倒的角
我们来举几个例子
01

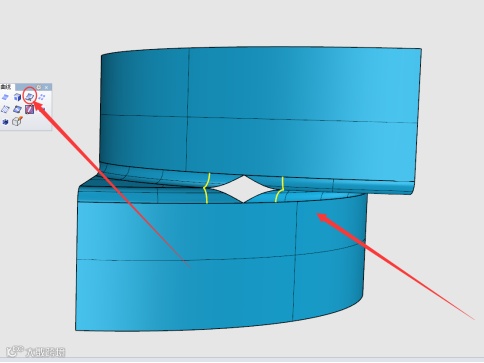

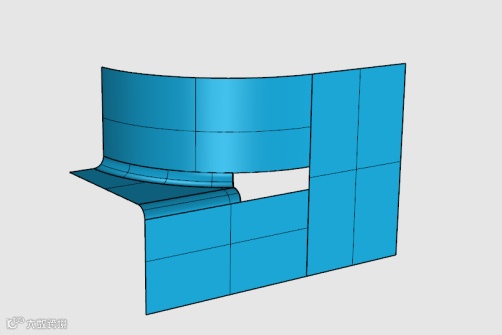

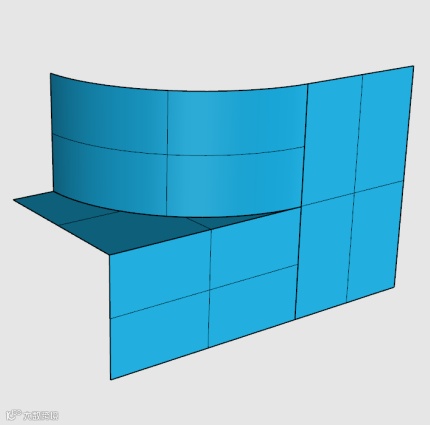

倒角的时候遇到这样的这样的情况

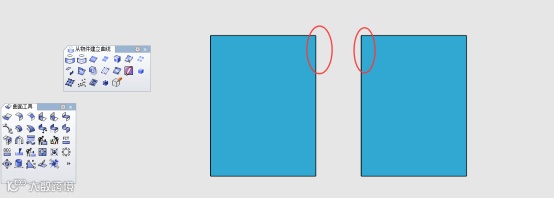

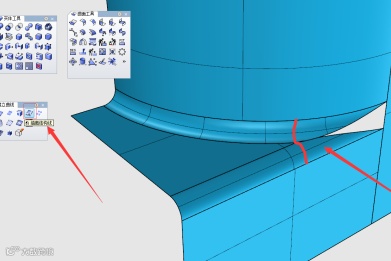

我们利用 抽离结构线 工具
抽离出两条结构线
利用结构线 修剪曲面后 混接曲面
混接曲面后发现面没有封闭
利用 抽离结构线工具 将面分割

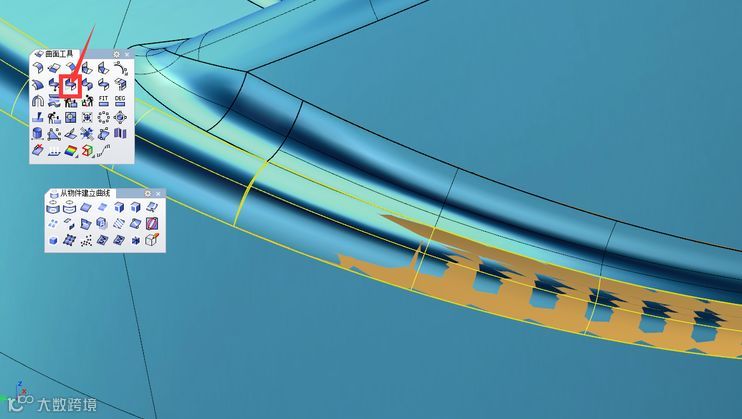

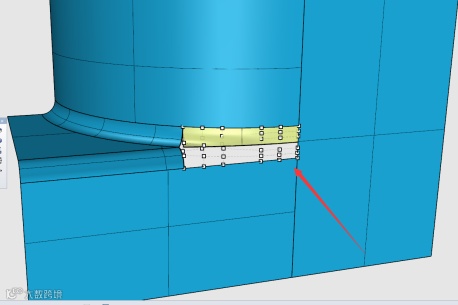

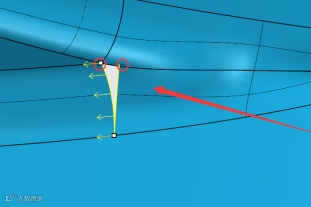

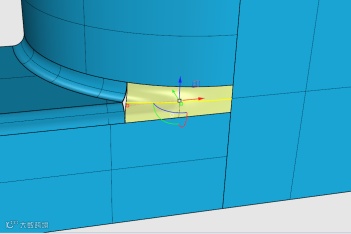

利用 缩回曲面 工具 将曲面的控制点变为如图
注：这一步很重要

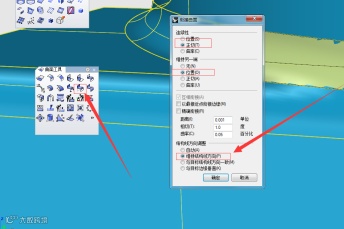

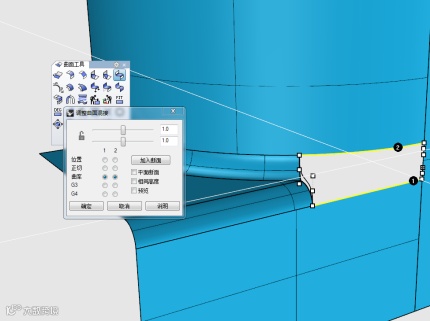

如图勾选，完成曲面的衔接
再来巩固一下知识点
倒角失败后，利用 抽离结构线 工具
抽离结构线后修剪曲面
再利用 混接曲面 工具混接曲面
在混接出的曲面上
再次 抽离结构线 进行分割
输入 T 可以切换结构线的方向

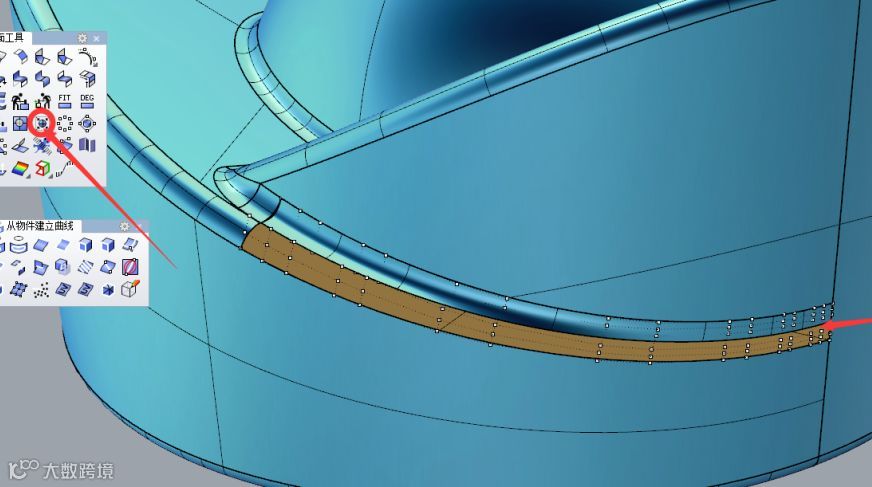

利用和刚才相同的方法 缩回曲面
缩回曲面后 进行衔接曲面任务

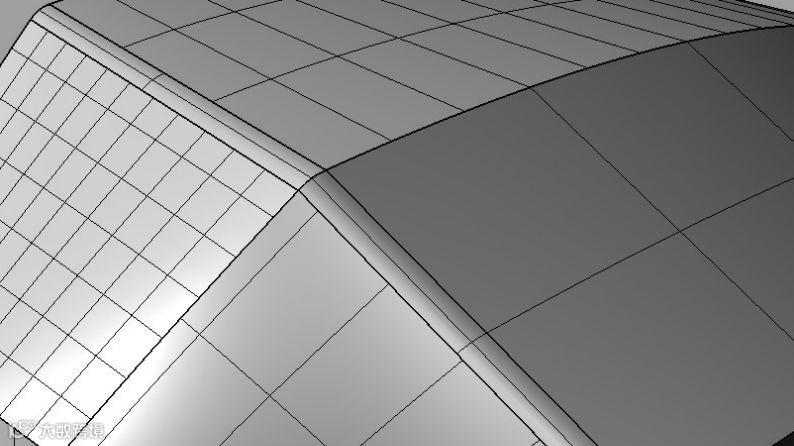

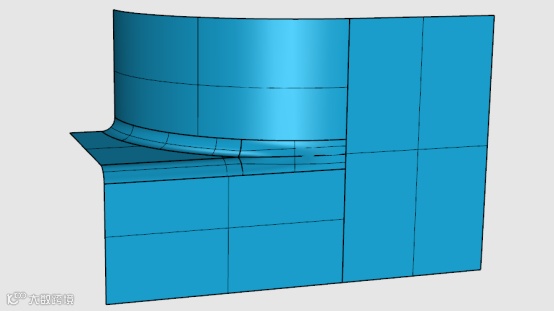

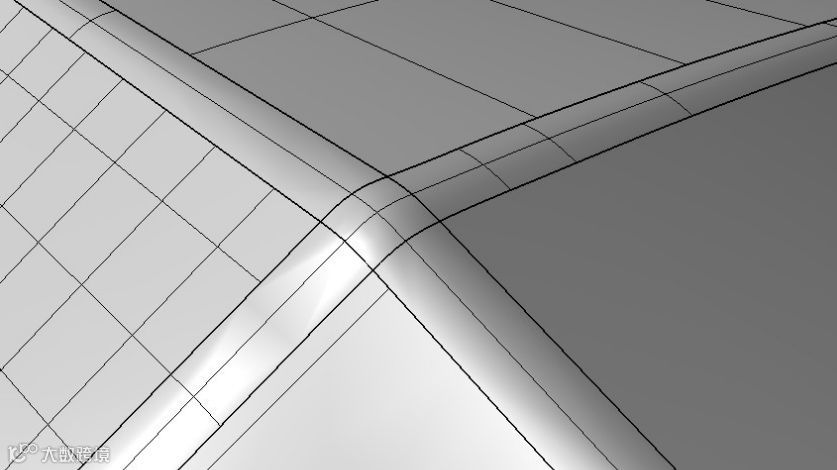

衔接好的曲面不会破面

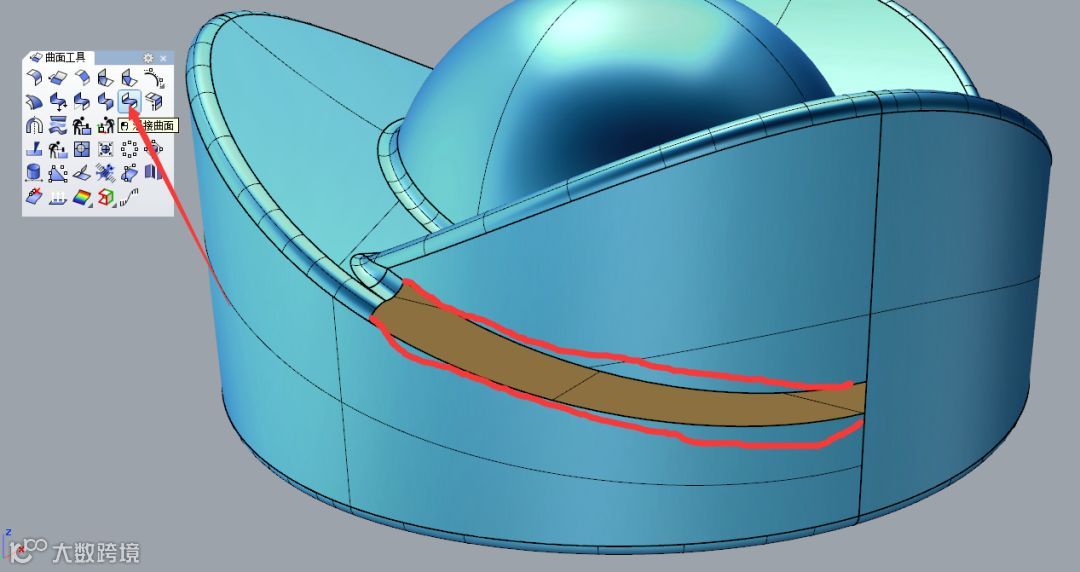

对曲面进行 衔接曲面 操作
在这里我们还有一个小细节需要注意
在点选曲面时，位置要水平
在进行 衔接曲面 任务时
要注意点选的位置

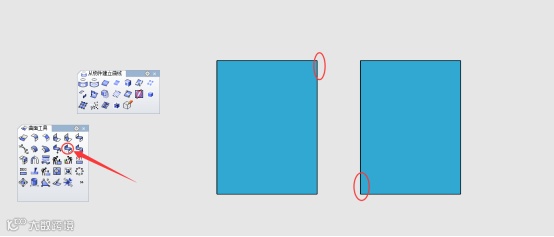

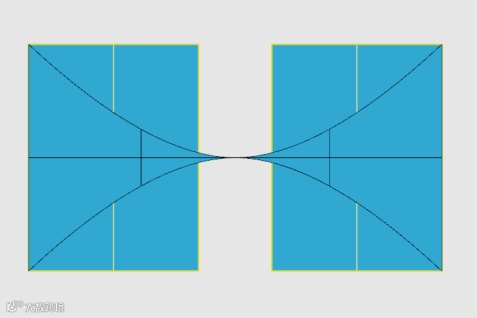

如图所示的点选方式会造成衔接曲面失败
方向一致才能衔接成功
02

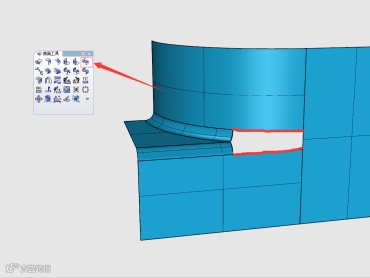

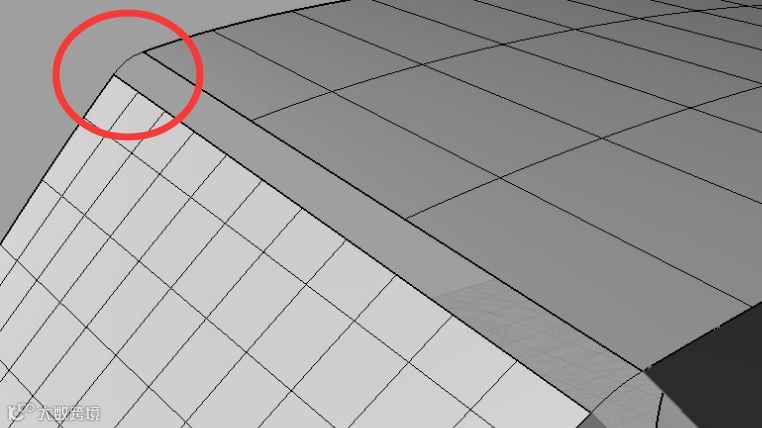

进行倒圆角操作后失败
重复刚才的步骤 抽离结构线 修剪曲面
修剪完成后
先组合模型
再混接曲面
对混接出的曲面 抽离结构线
并用结构线将曲面分割
将分割后的曲面 曲面拉回
将曲面拉回后的曲面 进行 衔接曲面 操作

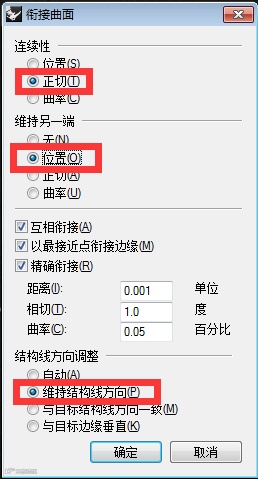

勾选对应选项
03
手动倒角的方法还有很多

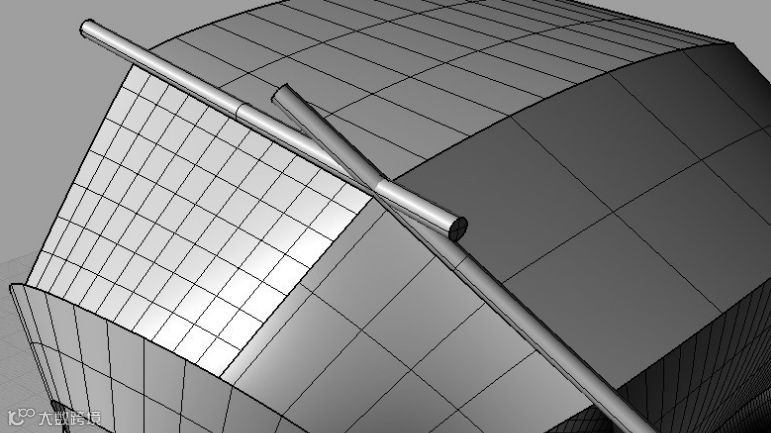

比如还有最常用的 圆管倒角
利用圆管工具，对面进行切割后混接曲面得到圆角

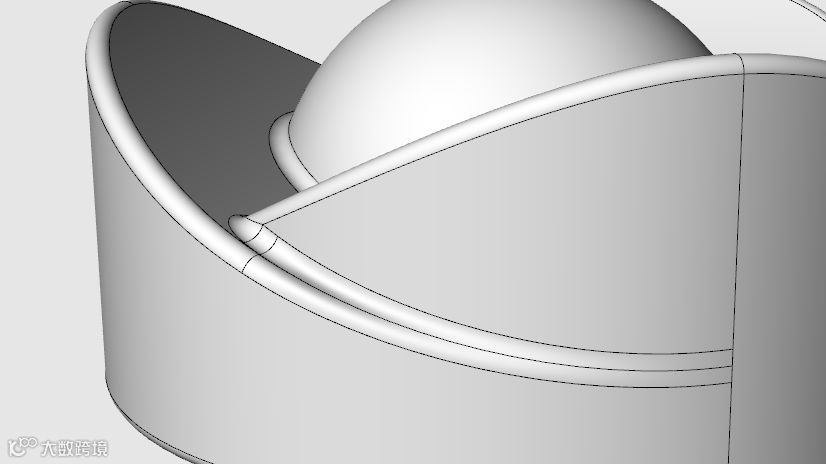

倒圆角在咱们建模时还是十分重要的
所以平时不能因为圆角不好倒直接放弃
巩固一下知识点
主要是 混接曲面 抽离结构线 衔接曲面 的运用
当然有一些倒角是不管自动还是手动
都费时费力让人头疼的

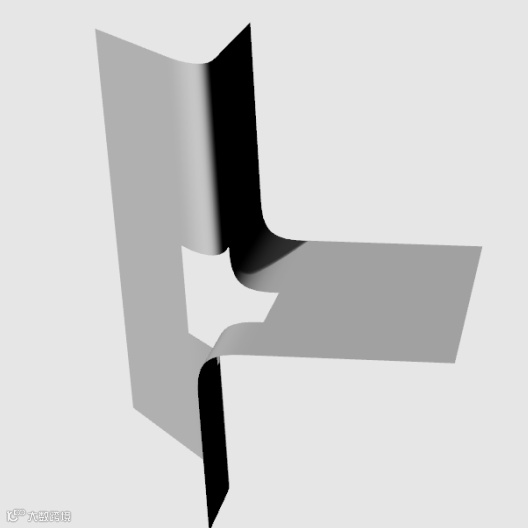

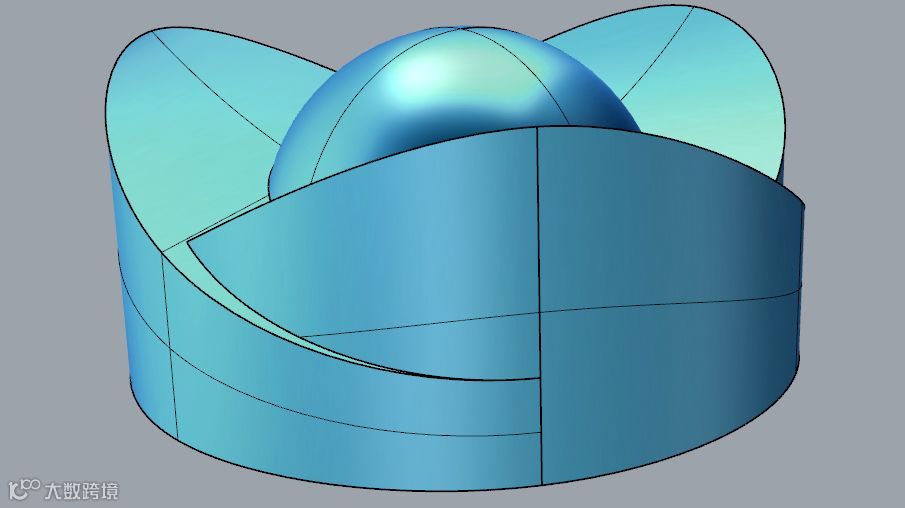

比如这类需要手动倒角的面
这时候咱们需要借助一下外力

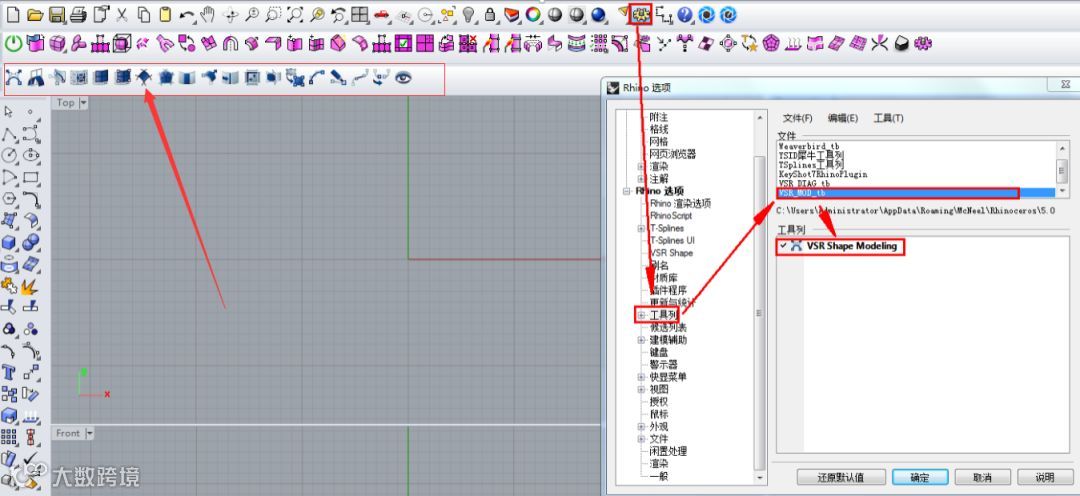

！！安装插件！！
