一、产品概述

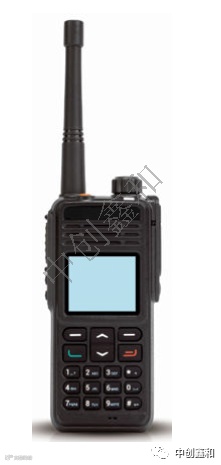

ZCXH3503自组网数字对讲机是基于TDMA、DMR技术研发，人性化的全键盘外观设计，ABS+PC材料机身耐磨抗摔，适应各种恶劣工作环境、高强度通信需求。具备全双工通话、IP67防护等级、多重安全示警保障、卫星定位。并支持异频直通、虚拟集群、其中无中心的自组通信网功能，适合应急救援、消防、公安、部队、应急(安监、地震、森林防火、厂矿应急)等使用。
二、产品特点
u 数模兼容：支持数字和模拟两种通信模式，满足不同的通信需求。
u 双时隙：双时隙TDMA技术增加了信道容量；
u 语音加密功能：通过软件设置加密密钥，可用来加扰和解扰加密信道上的语音呼叫。一部对讲机只能有一个加密密钥。
u 数字信令功能：支持DMR协议的丰富呼叫方式，单呼、组呼和全呼；并具有遥毙功能及其他、应用。
u 全呼：对讲机在该信道上对所有对讲机的进行呼叫，不管该信道上的对讲机处于任何组别，都能听到该呼叫，满足指挥调度需求。
u 信道扫描：允许用户通过软件为每个信道打开或关闭扫描，扫描允许对讲机搜索扫描列表中的选定信道，以寻找可用的信道进行接收或发射
u 高音质：由于采用了先进的AMBE+2™语音处理技术，实现了高音质
三、技术参数
设备型号 |
ZCXH3503 |
设备品牌 |
LINKAV |
一般技术指标 |
频率范围 |
UHF:400-480MHz VHF:136-174MHz |
|
信道总数 |
1024个 |
||
区域 |
128 |
||
信道间隔 |
12.5KHz/25KHz |
||
工作电压 |
DC 7.4V(±20%) |
||
电池平均工作时间（5/5/90） |
数字20小时（GPS关闭） |
||
电池容量 |
2200 mAh |
||
频率稳定度 |
±0.5ppm |
||
天线阻抗 |
50Ω |
||
外形尺寸 |
56（L）*33（W）*129(H) mm |
||
重量 |
315g（含电池） |
||
发射部分技术指标 |
输出功率 |
高功率：4W；低功率1.5W |
|
4FSK调制方式 |
12.5kHz仅数据：7K60FXD |
||
FM调制方式 |
12.5 kHz：8K50F3E； |
||
调制限制 |
±2.5kHz @ 12.5kHz |
||
FM噪声 |
-40dB |
||
邻道功率 |
≤-60dB |
||
杂散射频 |
-36dBm<1GHz-30dBm>1GHz |
||
频响 |
+1/-3 dB |
||
音频失真 |
3% |
||
数字语音编码器 |
AMBE+2™ |
||
接收部分技术指标 |
数字灵敏度 |
5% BER：0.25 uV |
|
模拟灵敏度 |
0.25 uV (12 dB SINAD) |
||
互调抗扰性 |
60dB |
||
邻道选择性 |
60 dB |
||
杂散抑制 |
65dB |
||
FM噪声 |
-40dB |
||
频响 |
+1/-3 dB |
||
额定音频输出功率 |
500mW |
||
额定音频失真 |
3% （典型） |
||
传导辐射 |
-57dBm |
||
GPS/BD定位精度 |
水平位置精度≤-10m（良好信号条件下） |
||
TTFF (首次定位时间)冷启动 |
< 1分钟 |
||
TTFF (首次定位时间)热启动 |
< 10秒 |
||
环境指标 |
工作温度范围 |
-20℃—+60℃ |
|
存储温度范围 |
-30℃—+85℃ |
||
防湿 |
按MIL-STD-810C/D/E/F标准 |
||
冲击和振动 |
按MIL-STD-810C/D/E/F标准 |
||
防尘防水 |
IP67 |
||
