晶粒是什么？
理解晶粒前，需先了解金属的晶体结构。
1. 什么是金属晶体结构？
金属晶体结构指金属原子在三维空间中周期性有序排列形成的结构，区别于玻璃等非晶体的无序状态，具有高度规则性和对称性。
2. 常见的金属晶体结构类型
主要分为三种典型结构：
-

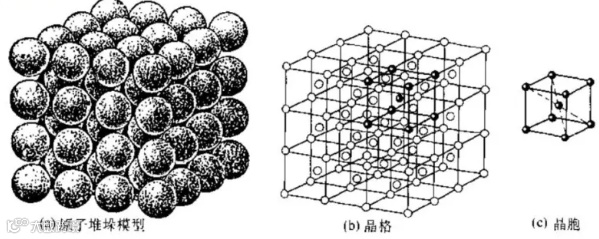

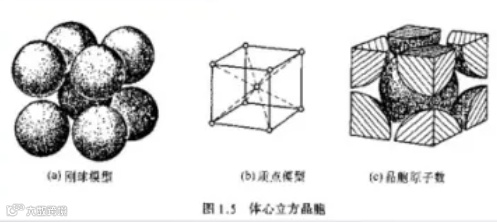

体心立方晶格（BCC）：原子位于立方体顶点和中心，每个晶胞含2个原子，致密度0.68。常见金属有铁（α-Fe）、铬、钨等。
-
面心立方晶格（FCC）：原子位于立方体顶点和六个面中心，每个晶胞含4个原子，致密度0.74。常见金属包括铝、铜、金等。
-

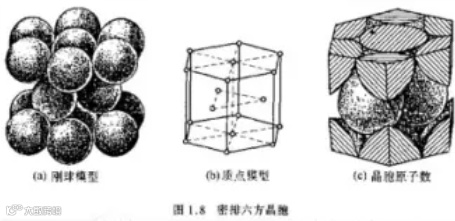

密排六方晶格（HCP）：原子呈六边形柱状排列，致密度也为0.74。典型金属如镁、锌等。
3. 金属晶体结构的特征
-
金属键：由自由电子与金属离子间的相互作用构成，赋予金属良好的导电性、导热性和延展性。
-
配位数：一个原子周围相邻原子的数量。BCC为8，FCC和HCP为12。
-
致密度：晶胞中原子所占空间比例。FCC和HCP更高，通常塑性和韧性更好。
4. 金属晶体结构的作用
晶体结构直接影响宏观性能：
-
强度和硬度：致密度高、配位数多的结构（如FCC）塑性好；BCC结构更硬。
-
导电性和导热性：金属键使自由电子易于移动，提升导电导热能力。
-
延展性：晶体可在外力下滑动而不易断裂，体现良好延展性。
5. 晶体结构与晶粒的关系
晶粒是具有相同晶体取向的独立区域，其大小和形状取决于晶体结构及制备工艺。例如，快速冷却可细化晶粒，从而提高材料强度和韧性。理解晶体结构有助于认识晶粒本质及其对材料性能的影响机制。
晶粒和晶界

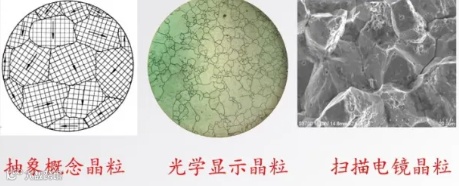

晶粒是多晶体材料中具有相同晶体取向的区域，如同砌墙的“砖块”。无论是钢铁、铝合金还是半导体芯片，内部均由无数晶粒组成。
晶粒内原子按规律排列，称为晶体结构，每个晶粒内部原子排列方向一致，但不同晶粒间方向不同，其交界处即为“晶界”。
晶界虽看似一条线，却具有高能量，能阻止裂纹扩展，保护材料完整性；同时阻碍原子运动，影响导电性和导热性。因此，晶界既是晶粒的“守护者”，也是调控材料性能的关键因素。
作为多晶体材料的基本单元，晶粒与晶界的协同作用深刻影响材料的力学性能、化学稳定性及变形行为。通过调控晶粒尺寸和晶界特性，可有效优化材料综合性能。
如何观察晶粒和晶界？
1. 金相显微镜法
最常用的方法之一，通过腐蚀处理使不同取向晶粒反射率差异显现晶界。步骤包括：
- 取样与制备：样品经研磨抛光至表面平整无划痕。
- 腐蚀处理：选用合适腐蚀剂，如低合金钢常用3%~4%硝酸乙醇溶液。
- 观察与分析：借助金相显微镜观察，依据ASTM E112标准进行晶粒度评级。
2. 电子显微镜法
提供更高分辨率，适用于细小晶粒观察：
- 透射电子显微镜（TEM）：利用高能电子束穿透超薄样品（数十纳米厚），观察晶粒内部原子排列。
- 扫描电子显微镜（SEM）：通过电子束扫描表面，生成高分辨形貌图像，结合背散射电子成像可识别晶粒取向差异。
3. 电子背散射衍射（EBSD）
先进分析技术，可精确测定晶粒取向和晶界特征。设定临界取向差角后，能清晰识别晶界，并获取晶粒尺寸、形态及内部取向变化信息，是研究晶粒结构的首选方法。
4. 化学侵蚀法
通过化学腐蚀剂优先腐蚀晶界，使其清晰可见。例如，铝合金可用NaOH水溶液浸蚀；低合金高强钢可采用磷酸、甲醇和盐酸混合液进行电解侵蚀。
上述方法各有适用场景：金相显微镜适合宏观结构观察；电子显微镜和EBSD适用于高分辨率微观分析。清晰显示晶粒与晶界是理解材料微观结构与性能的基础。
晶粒度：晶粒的“尺寸”
晶粒度是衡量晶粒大小的关键参数，直接影响材料的力学性能、耐腐蚀性和加工性能。
晶粒度通常以单位体积或面积内的晶粒数量，或平均直径表示。工业上按等级划分，共12级：
- 1～4级为粗晶粒；
- 5～8级为细晶粒；
- 9～12级为超细晶粒。
等级越高，晶粒越细，晶界面积越大，对性能影响越显著。
2. 晶粒度对材料性能的影响
- 力学性能：晶粒越细，强度、硬度越高，塑性和韧性也越好。因晶界增多，阻碍位错运动，增强抗变形能力。
- 耐腐蚀性：细晶粒材料晶界多，腐蚀路径分散，耐蚀性更优。
- 加工性能：细晶粒利于塑性变形，但过细可能导致加工硬化。
3. 晶粒度的测量方法
3.1 比较法

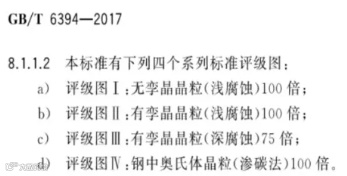

将显微图像与标准评级图对比确定等级。操作简便，精度约±0.5级。参考GB/T6394-2017《金属平均晶粒度测定方法》，要点如下：
- 试样在100倍显微镜下观察，视场直径0.80mm。
- 选择代表性视场与标准图对比定级。

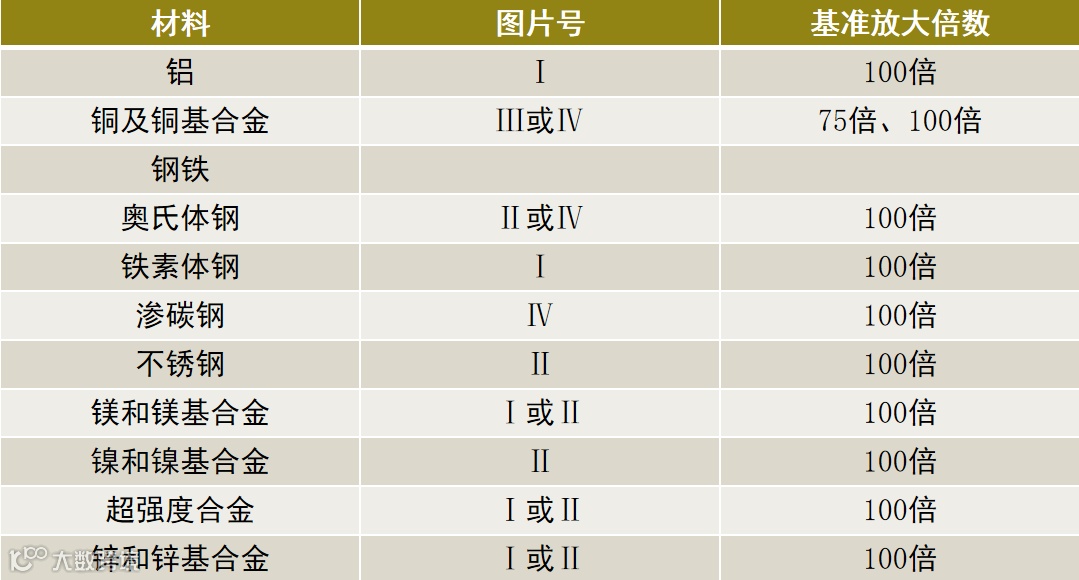

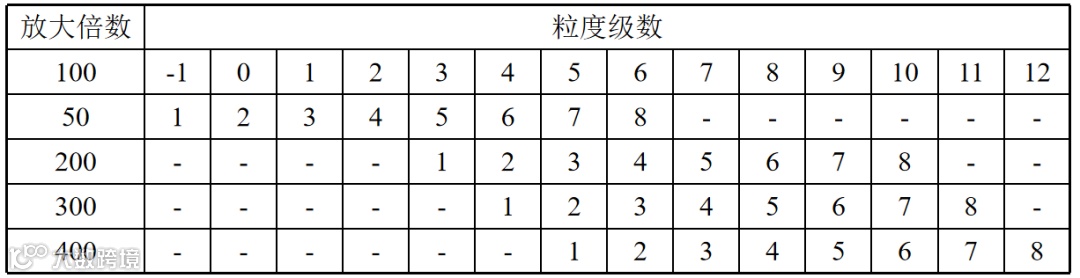

- 若放大倍数非100倍，需按表换算至标准级别。

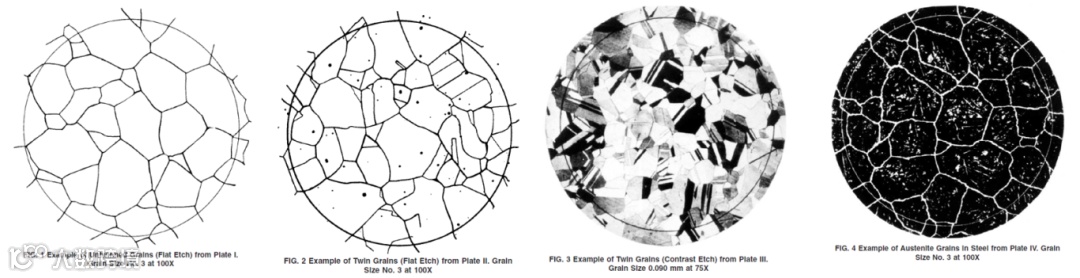

推荐使用标准晶粒度比较图表：
3.2 面积法
计算已知面积内晶粒数，确定晶粒度。精度较高，误差小于±0.5级。
公式：
NA = f(N内 + N相截/2)

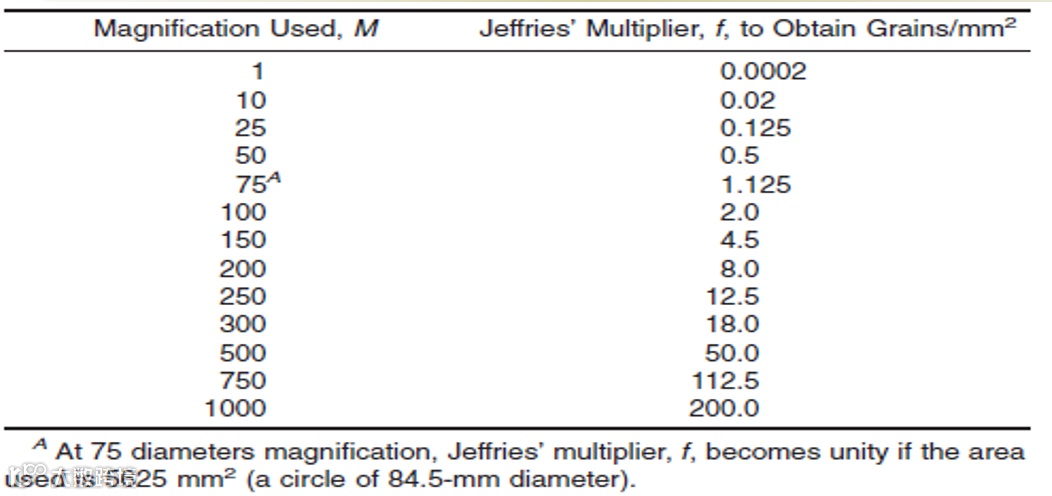

其中：f为Jeffries乘数，N内为完全在圆内的晶粒数，N相截为与圆相交的晶粒数。
3.3 截点法
通过测量线段与晶界交点数，计算单位长度截点数来评定晶粒度。操作简便且精度高。
3.4 电子显微镜法
利用TEM或SEM提供更高分辨率，适用于极细晶粒和晶界的观察分析。
4. 晶粒度测量的实践意义
晶粒度测量不仅揭示材料微观结构，还为材料设计与工艺优化提供依据。例如，在钢铁生产中控制晶粒度可显著提升强度和韧性；在航空航天、汽车制造等领域，精确测量对保障材料性能至关重要。根据材料属性、热处理状态及应用需求，选择合适方法和标准进行评级，是质量控制的重要环节。
晶粒度大小对金属力学性能的影响
1. 对强度和硬度的影响
一般而言，晶粒越小，金属强度和硬度越高。该关系可通过霍尔-佩奇（Hall-Petch）公式描述：屈服强度与晶粒尺寸平方根成反比。细化晶粒可显著提升屈服强度和抗拉强度。
原因在于：细晶粒材料晶界更多，能有效阻碍位错运动，增加变形抗力。同时，晶粒减小减少内部缺陷（如空位、裂纹），进一步提升强度和硬度。
2. 对塑性和韧性的影响
与强度相反，金属的塑性和韧性通常随晶粒细化而提高。细晶粒材料因晶界多，能分散并吸收更多能量，表现出优良韧性。而粗晶粒材料虽初始塑性较好，但在大载荷下易发生脆断，韧性较差。
需注意，在高温环境下，晶界可能呈现粘滞态，易滑动，导致细晶粒反而不利于塑性保持。因此，过高或过低的晶粒度均可能削弱高温性能。
3. 对疲劳性能的影响
细化晶粒有助于延长疲劳寿命。更多晶界可阻碍裂纹扩展，使其路径曲折，延缓破坏进程。同时，细晶粒使应力分布更均匀，降低局部集中，减少裂纹萌生几率。
但疲劳性能还受夹杂物、晶界缺陷等因素影响。因此，在细化晶粒的同时，应优化材料纯净度和组织均匀性，全面提升疲劳性能。
4. 对耐腐蚀性能的影响
通常，细化晶粒有利于提高耐蚀性，原因包括：
- 增加晶界数量，延长腐蚀介质扩散路径；
- 改善组织均匀性，减少应力集中和成分偏析；
- 降低晶粒与晶界间的电位差，减弱微电池效应。
然而，在晶间腐蚀或高温环境中，高晶界密度可能加速腐蚀。例如，粗晶粒材料在高温下因晶界少，抗渗透能力强，反而更具优势。因此，评估耐蚀性需结合服役环境、材料成分和应力状态综合考量。
如何控制晶粒度
1. 晶粒细化方法
旨在通过抑制晶粒长大或促进形核获得细小晶粒，常用于提升强度、韧性、疲劳和耐蚀性能。主要方法如下：
1.1 形核控制法
原理：增加形核率，促进凝固或再结晶过程中形成更多小晶粒。
方法：
- 添加细化剂：如Al-Ti-B用于铝合金，Zr用于镁合金，Ti-Nb用于钢铁，促进非均匀形核。
- 孕育处理：铸造时加入FeSi等孕育剂，促进晶核生成。

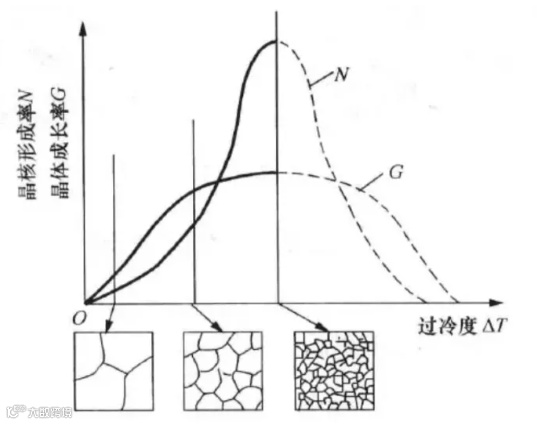

- 快速冷却：如喷射成形、激光熔覆，加快凝固速度，抑制晶粒生长。
1.2 变形细化法
原理：通过塑性变形增加位错密度，诱发动态再结晶，形成细小等轴晶。
方法：
- 热塑性加工：如热轧、锻造、拉拔，引入变形促进再结晶。
- 重结晶退火：冷加工后退火释放畸变能，形成新细晶粒，如低碳钢冷轧+退火工艺。
1.3 固溶和析出强化法
原理：利用合金元素在固溶或析出过程中抑制晶界迁移。
方法：
- 微合金化：添加Nb、V、Ti等元素，析出碳化物或氮化物颗粒钉扎晶界，如微合金钢。
- 析出强化：控温析出弥散相，如Al-Cu合金中GP区析出，兼具强化与细化效果。
1.4 震动与搅拌
原理：输入额外能量促进形核，抑制枝晶生长。
- 机械振动：扰动熔体流动，破坏枝晶结构，增加形核点。
- 超声波振动：引发声空化和声流效应，增强形核，抑制粗晶生长。
- 电磁搅拌：产生规律流动，均匀成分与温度，改善组织均匀性。
1.5 热处理方法
通过调节温度与冷却速率实现晶粒细化。
再结晶退火
原理：加热冷加工金属至再结晶温度以上，促使新晶粒形核生长，消除加工硬化。
特点与应用：精准控温可获均匀细晶，广泛用于钢、铜、铝合金，恢复延展性，提升后续加工性能。
正火处理
原理：加热至相变点以上后空冷，使晶粒重新调整为均匀细晶组织。
特点与应用：冷却速度快于退火，晶粒更细，适用于碳钢、低合金钢，改善强度、韧性及切削性能。
2. 晶粒稳定方法
防止晶粒异常长大，确保高温长期服役下的组织稳定性，适用于镍基合金、耐热不锈钢等。
2.1 晶界固定法
原理：引入稳定颗粒阻碍晶界迁移。
方法：
- 弥散强化：微合金化形成TiC、VN、Al₂O₃等弥散颗粒，如ODS合金。
- 析出相控制：热处理调控析出相分布，如马氏体不锈钢回火形成Cr₇C₃阻碍晶界移动。
2.2 冷却速率控制
原理：合理控制凝固或冷却过程，避免晶粒粗化。
方法：
- 缓慢冷却：用于铸造高温合金，稳定组织。
- 控温回火：多级退火控制晶界能量，如齿轮钢等温退火获得稳定珠光体。
3. 晶粒粗化方法
某些应用场景需要较大晶粒，如高温蠕变材料，以减少晶界数量，降低高温变形或腐蚀风险。
3.1 高温长时间退火
原理：高温长时间保温促进晶粒合并长大。
方法：
- 高温固溶处理：如奥氏体不锈钢在1150°C保温，提升抗蠕变能力。
- 增大晶界驱动力：降低位错密度，促进晶粒合并，提高高温稳定性。
3.2 冷却速率调控
原理：降低冷却速度，延长晶粒生长时间。
方法：
- 缓慢冷却：如镍基合金缓冷以粗化晶粒，增强抗蠕变性。
- 温度梯度优化：均热处理减少过冷度，利于晶粒长大，如锅炉用钢。
