在电子技术领域，变压器作为能量转换与传输的核心组件，其性能直接影响设备的效率与稳定性。随着电子设备向高频、高效、小型化发展，变压器材料的选择愈发关键。在数百kHz的高频应用中，铁氧体与纳米晶材料成为主流选择。本文将深入探讨两种材料的性能差异，并分析如何通过工艺优化降低涡流损耗，提升高频变压器性能。
一、高频变压器材料的重要性
高频变压器通常工作在数百kHz甚至更高频率，对材料的磁性能和损耗特性要求严苛。铁氧体和纳米晶材料因具备优异的磁性能和可加工性，成为高频应用中的主要选择。
（一）铁氧体材料
铁氧体具有高磁导率、低矫顽力和良好的温度稳定性，广泛应用于低频至中频变压器。其优势包括：
- 高磁导率：提升变压器能量转换效率；
- 低损耗：适用于长时间稳定运行；
- 温度稳定性好：在宽温范围内保持性能稳定。
但在高频下，铁氧体损耗显著增加，磁导率下降明显，限制了其在高频场景的应用。
（二）纳米晶材料
纳米晶是一种新型软磁材料，具备更高的磁感应强度和更低的高频损耗，优势如下：
- 高磁感应强度：可达铁氧体的3倍以上，显著提高功率密度；
- 低高频损耗：经工艺优化后，损耗可低于铁氧体；
- 可加工性强：可通过带材工艺制成超薄结构，抑制涡流。
然而，纳米晶材料在高频下仍存在涡流损耗偏高的问题，需通过材料与结构优化加以控制。
二、涡流损耗的基本原理

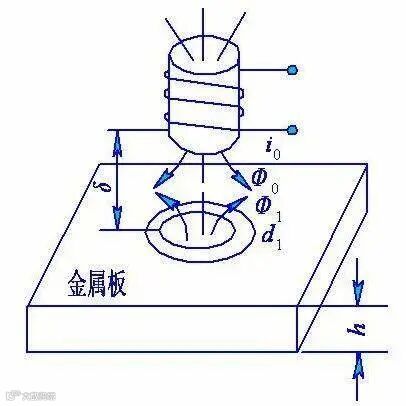

涡流损耗是高频变压器磁芯的主要能量损耗之一。当交变磁场穿过磁芯时，在垂直方向产生闭合旋涡状感应电流，导致发热并消耗能量。
（一）涡流损耗公式
涡流损耗 \( P \) 可表示为：
其中：
- f：工作频率；
- B：磁感应强度；
- d：材料厚度；
- ρ：材料电阻率。
（二）影响因素分析
- 频率 f：损耗与频率平方成正比，频率越高，损耗急剧上升；
- 材料厚度 d：损耗与厚度平方成正比，减薄材料可显著降低损耗；
- 磁感应强度 B：损耗随B线性增长；
- 电阻率 ρ：电阻率越高，涡流越小，损耗越低。
三、铁氧体与纳米晶材料的性能对比
（一）铁氧体材料
在低频至中频段表现优异，但随频率升高，磁芯损耗迅速增加，磁导率衰减严重，难以满足高频高效需求。
（二）纳米晶材料
在高频下具备明显优势。通过超薄带材工艺和掺杂改性，其涡流损耗可控制在低于铁氧体水平。同时，更高的磁感应强度有助于缩小磁芯体积，提升功率密度。

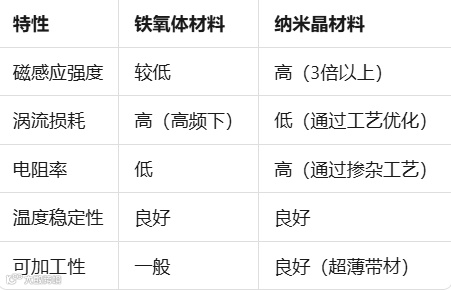

（三）综合性能对比
四、降低纳米晶材料涡流损耗的方法
（一）带材工艺
采用超薄带材（如20–30μm）可大幅降低涡流损耗。由于损耗与厚度平方成正比，厚度减半，损耗降至原来的1/4。
（二）掺杂工艺
通过引入高电阻率元素（如铌、硅等）进行掺杂，提升材料整体电阻率，从而抑制涡流，降低损耗。
（三）优化设计

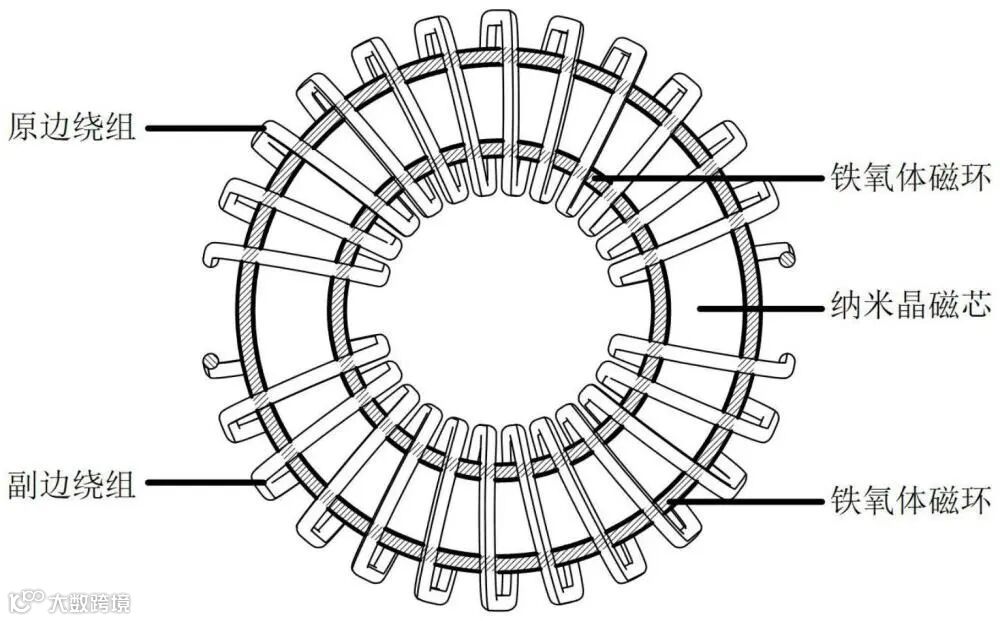

结合多层绕组结构与合理磁芯几何形状设计，减少磁场集中与涡流路径，进一步提升能效。
五、实际应用案例

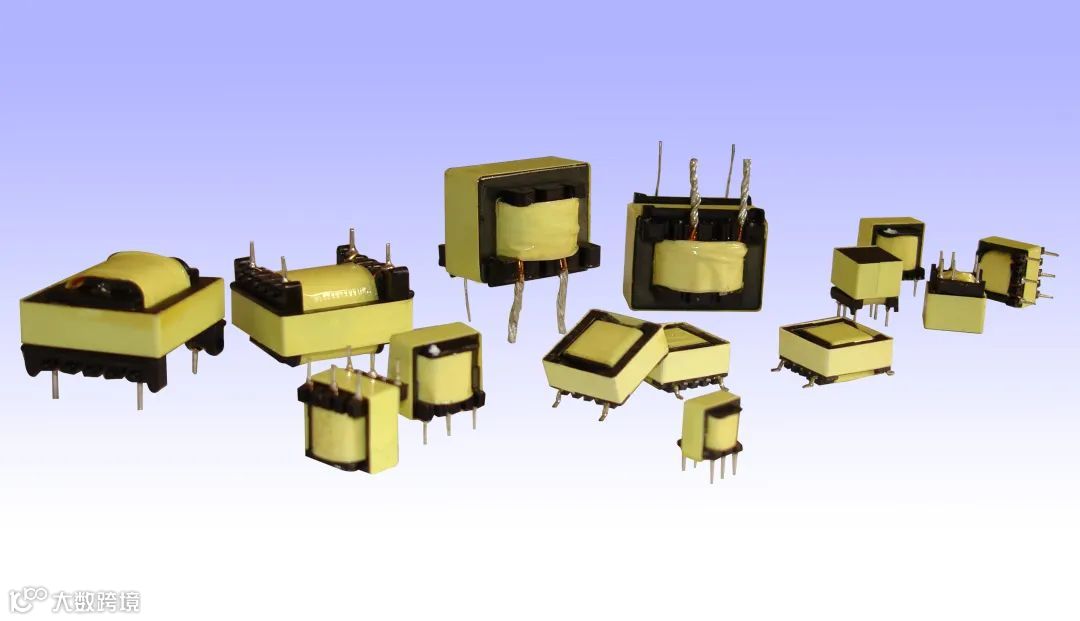

（一）高频变压器设计
某电子制造商在200kHz高频变压器中采用纳米晶材料，结合超薄带材与掺杂工艺，成功将涡流损耗控制在低于铁氧体水平，整机效率显著提升。
（二）车载电感设计
汽车电子系统中，车载电感选用优化后的纳米晶材料，经工艺与结构双重改进，实现低损耗、高稳定性运行，满足严苛的车规级要求。
六、未来发展趋势
随着电子设备持续向高频化、小型化、高功率密度演进，对磁性材料性能提出更高要求。纳米晶材料凭借其优异的高频表现，有望在更多高端应用场景中替代传统铁氧体。
（一）材料工艺创新
未来将聚焦于更精密的带材制备技术，实现更薄、更均匀的纳米晶带材。同时，新型掺杂与热处理工艺将进一步提升材料电阻率与稳定性。
（二）设计优化
变压器设计将更加注重电磁场分布优化，采用多层绕组、复合磁路结构及智能监测技术，实现损耗最小化与运行可靠性最大化。
综上所述，铁氧体在中低频段仍具优势，但在高频应用中，纳米晶材料通过材料工艺与结构设计的协同优化，已展现出更强的竞争力。未来，随着技术进步，纳米晶将在高频电力电子领域发挥更大作用。
