4.19插入式终端有什么特点？

插入式终端，又称可分离连接器（本地俗称插拔头），广泛应用于35kV及10kV电力系统中，具有安装便捷、安全可靠等特点。其主要类型和连接方式如下：

1. 插入式电缆终端的种类

35kV与10kV系统中常见的插入式终端包括：

• 35kV全密封开关柜电缆终端：终端整体插入开关柜密封小室内的专用插座，外露部分接地，实现全封闭运行。
• 10kV全密封开关柜（环网柜）电缆终端：
  • 插入式直角形（肘形）可分离连接器，适用于200A（美式）或250A（欧式）；
  • 插入式直角形螺栓式可分离连接器，主要用于630A（欧式）或600A（美式）。

此外，还可配备专用保护帽，用于遮蔽带电部分，提升操作安全性。

此类终端在制造厂内完成预制并经试验合格，现场只需将其完全插入开关柜密封小室的插座中，外露导体接地，确保运行安全。

2. 电缆终端与开关柜的连接方式

不同电压等级和类型的插入式终端采用相应的连接结构，均实现与开关柜内部系统的电气隔离，安装过程不影响柜内状态。

• 35kV插入式终端：通过动、静插头对接，将电缆终端插入开关柜预设插座。插座与柜内主回路完全隔离。图4-12为35kV插入式电缆终端示意图。

• 插入式直角形可分离连接器：常用于变压器馈线，通过滑动触点插入开关柜支座实现连接，支座与柜内系统隔离。图4-13为该连接器示意图。

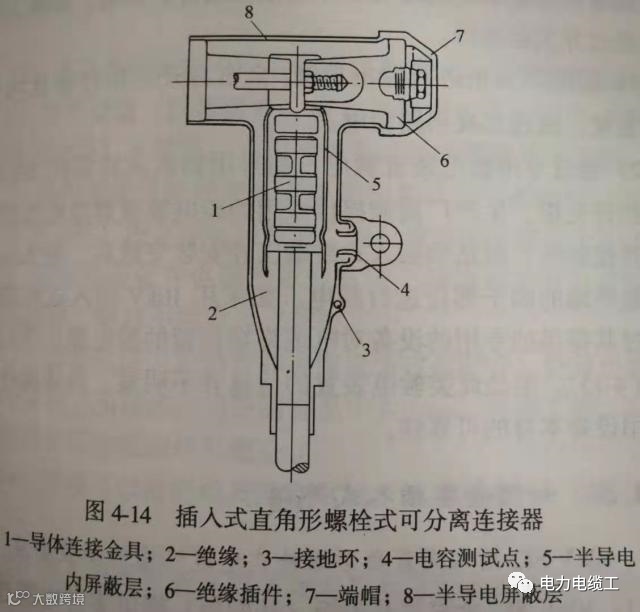

• 插入式直角形螺栓式可分离连接器：采用M16双头螺栓与开关柜支座螺孔固定连接，同样实现电气隔离。图4-14为其结构示意图。

3. 耐压试验与安全措施

（1）耐压试验可在不分离电缆终端与开关柜的情况下直接进行，要求开关柜线路隔离开关与电缆连接部分具备同等耐压能力。可通过专用附件施加电压，利用柜内连接装置完成测试。

（2）电缆线路验电与接地措施：

全密封开关柜具备完善的防误操作功能，但根据《电业安全工作规程》（DL 409-1991），停电作业仍需执行验电、放电和加装工作接地。由于传统方法难以在全密封系统中实施，需依赖专用验电装置。

• 通过开关柜进行验电：仪表盘配置二次回路验电装置，实现间接验电。
• 专用验电装置验电：
  • 对于35kV系统，在未安装终端前可对空仓位直接验电；终端安装后无法在端子处直接验电。

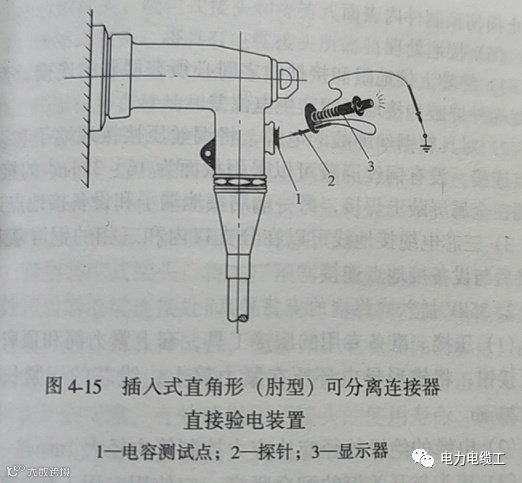

  • 10kV系统可通过终端预留验电点进行检测（见图4-15），但依赖设备可靠性，信号指示不够直观。

随着设备集成度提高，验电与接地操作正逐步通过开关柜一体化实现，提升现场作业的安全性与效率。

文献2介绍了一种高压环网柜验电装置及方法：在T型接头接地线中串联电子稳压器，使接头侧保持安全电压，引出柜外进行检测，实现柜外验电目的。
