开关电源在产品验证阶段常面临电磁干扰（EMI）问题，处理过程耗时且对工程师的理论与实践经验要求较高。EMI测试主要分为传导测试（150kHz~30MHz）和辐射测试（30MHz~300MHz），其中传导干扰是设计中的重点难点。
本文系统介绍开关电源传导干扰的法规标准、测试方法、基本原理，并深入解析滤波器设计、PCB布局及变压器设计等关键环节的优化策略，帮助工程师提升EMI对策效率与产品合规性。
传导测试的法规
不同产品类别适用不同的EMI法规，常见标准包括欧洲EN-55022与美国FCC Part 15，均分为CLASS A（工业/商业环境使用）和CLASS B（住宅环境使用）。家用3C类电源通常需满足EN-55022 CLASS B标准，测试频段为150kHz~30MHz。

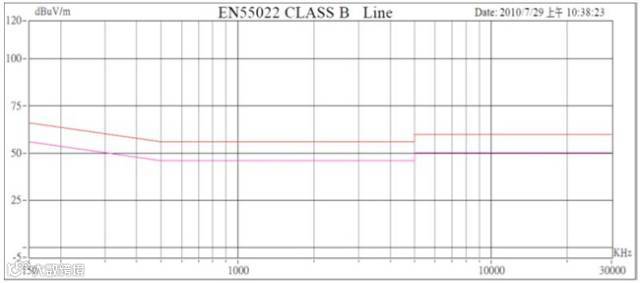

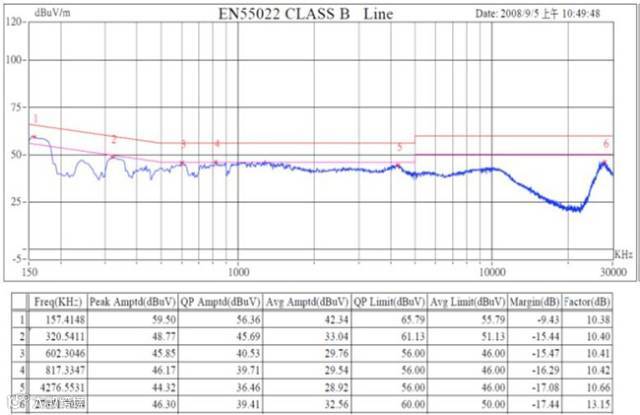

图1为EN-55022 CLASS B限值曲线，红色线为准峰值（QP）限值，粉红色线为平均值（AV）限值。测试目标是确保所有频率点的测量值均低于限值线。
实际认证中，建议预留至少2dB余量以应对测试场地差异；客户有时要求4~6dB余量，以防量产波动。

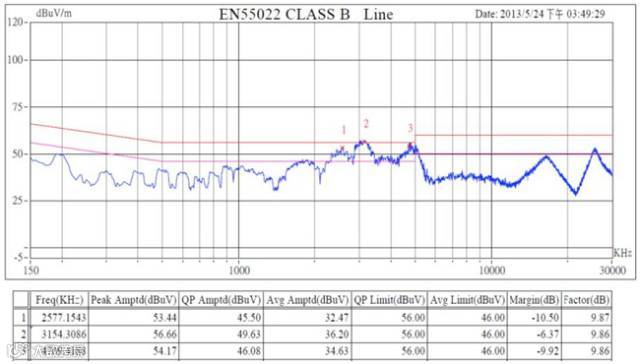

图2展示典型测试结果：蓝色曲线为峰值扫描结果，用于快速识别干扰频点。后续针对前6个高点进行准峰值（QP）和平均值（AV）精确测量。因QP与AV反映信号重复率与平均能量，其读数必然低于峰值。若峰值已有足够余量，可省去单点QP/AV测试。
现代IC普遍采用抖频技术（如65kHz±6kHz），将能量分散至多个频点，避免差模干扰集中在主频倍频处，从而改善传导表现。
传导的测试与量测方式

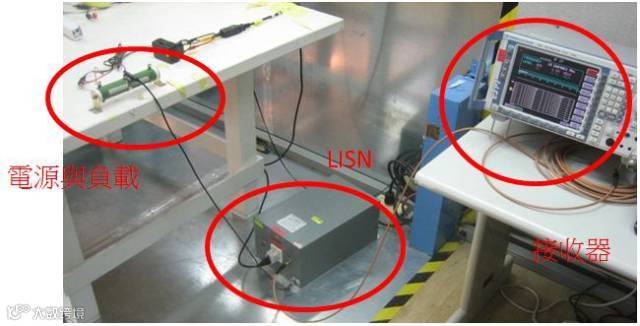

图3为传导测试配置示意图。待测物通过仿真负载置于桌面，经AC线缆连接LISN（线性阻抗稳定网络），再接入接收机。输入线缆不得接触地面，负载与待测物间距≥10cm。周边设备应使用独立电源，防止共地引入共模干扰。

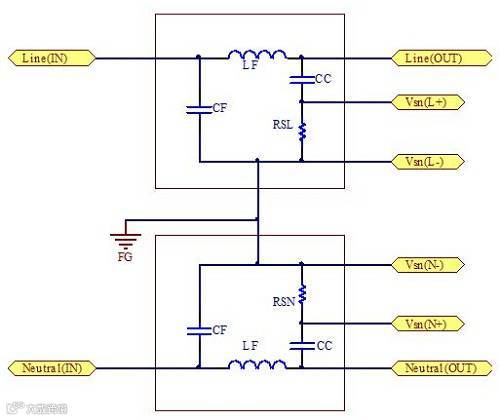

图4为LISN内部结构。LF与CF滤除电网低频噪声，CC与RSL/RSN提取高频干扰信号Vsn，供接收机或频谱仪分析。
LISN的作用至关重要。输入线缆是否接地可导致读数相差10dB以上。建议周边仪器也接入LISN，利用其内部滤波实现电源隔离，避免外部干扰耦合。
对策EMI传导的基本概念
差模与共模信号

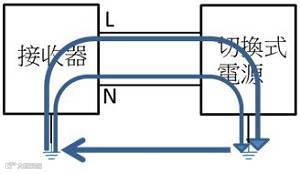

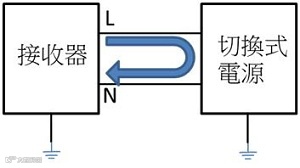

传导干扰分为差模（Differential Mode）和共模（Common Mode）两类。差模信号存在于L与N之间，由开关动作产生，尤其在150kHz~1MHz频段显著。共模信号存在于L/N与FG（地）之间，形成回路。

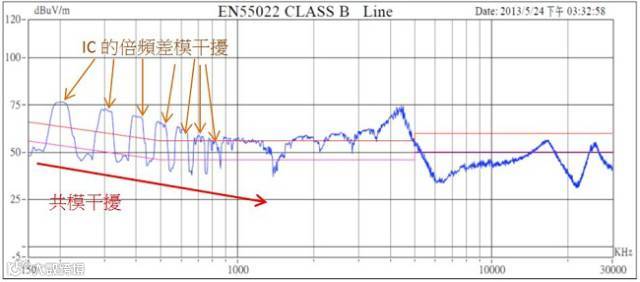

图7显示未加对策时的传导结果，前端呈现等间隔（100kHz）的差模干扰峰，对应IC开关频率及其倍频。共模背景呈线性衰减，差模信号叠加其上。
测试需分别测量L与N线，两者读数差异不应过大。电压选择依据安规要求，常用110V与230V。测试前需完成长时间烧机，避免磁性元件过热导致感量变化而影响EMI性能。
电场与磁场干扰
EMI包含电场与磁场两种耦合机制。随时间变化的电场产生磁场，反之亦然，二者共同构成电磁波传播。

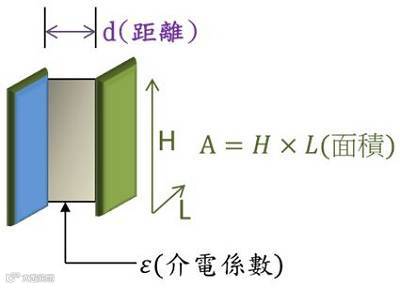

电场干扰源于导体间电容耦合。任何带电导体与邻近导体构成等效电容，其容量受距离、面积和介质影响。当电压快速变化（dV/dt）时，产生位移电流，形成电场回路干扰。

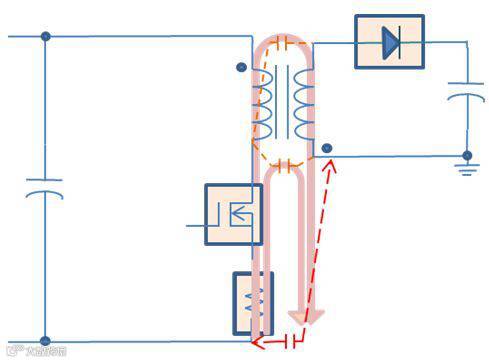

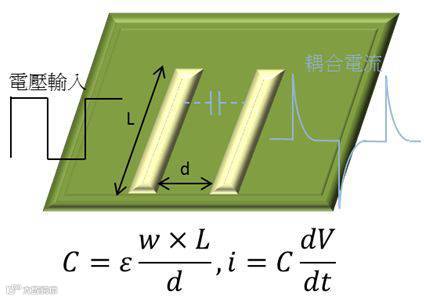

图11展示电场耦合路径：左侧导体电压变化，在右侧导体感应出耦合电流（红色箭头），形成干扰回路（棕色虚线）。
抑制电场干扰的关键是减小耦合电容或降低dV/dt，可通过增大间距、减小面积、改变介质或优化驱动速度实现。

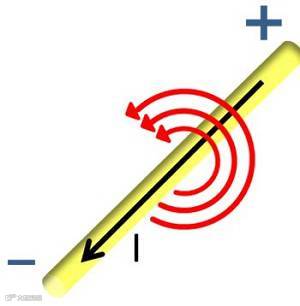

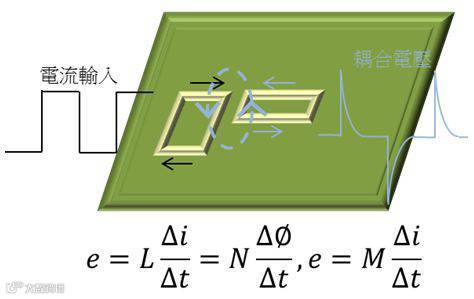

磁场干扰由电流回路产生。根据安培定律，变化电流（dI/dt）周围形成交变磁力线，穿过邻近导体时感应电动势，造成干扰。

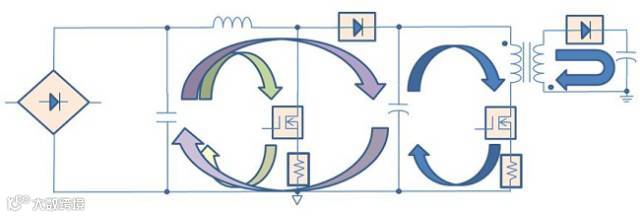

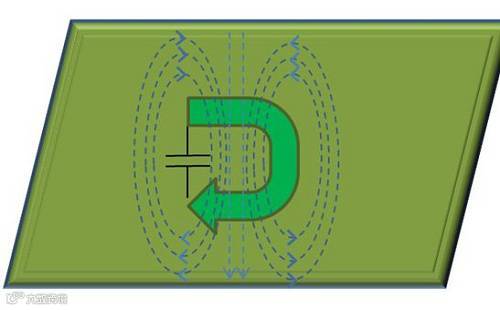

图13与图14展示电流回路产生的磁力线（虚线），尤其在PCB环路中易形成闭合磁场。

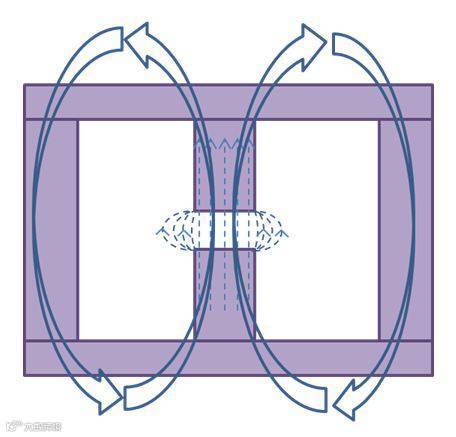

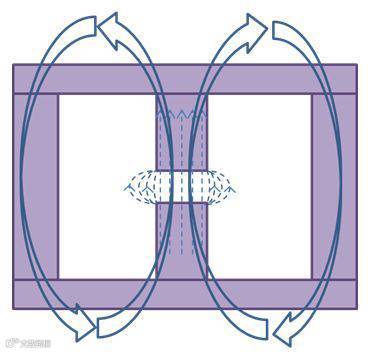

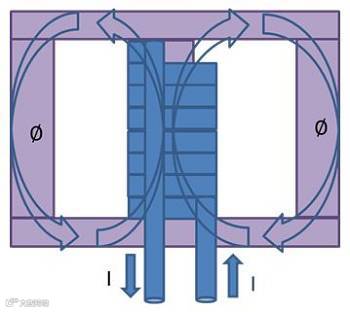

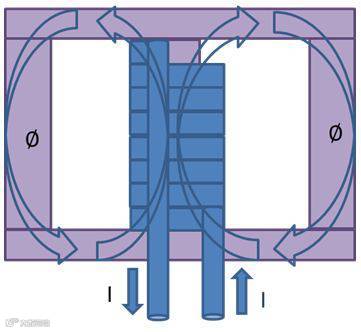

图15与图16显示变压器漏磁通分布。气隙区域存在大量漏磁（虚线），部分垂直穿过周边空间，可能干扰上方或下方元件。
抑制磁场干扰的方法包括：降低dI/dt、缩小电流回路面积、增加间距、减少导体暴露面积或使用屏蔽材料。
综上，EMI根源在于高速电压/电流变化（dV/dt、dI/dt）。对策思路分为两类：一是抑制干扰源本身（如调整开关速度、使用缓冲电路、优化变压器设计）；二是切断耦合路径（如使用LC滤波器、铜箔屏蔽、优化布线）。
寄生参数的影响

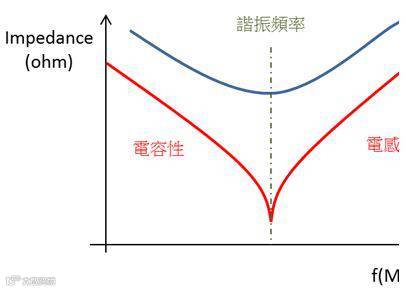

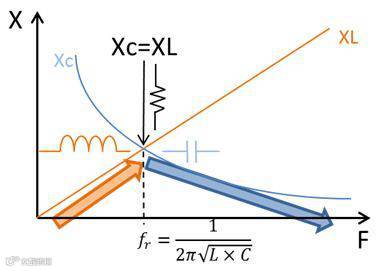

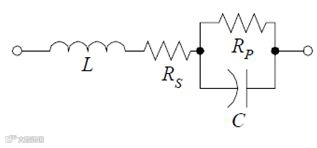

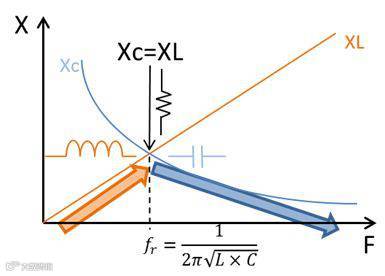

实际电路中广泛存在寄生电感（nH级）和寄生电容（pF级），在MHz频段影响显著。例如电感具有等效并联电容（ESC）和等效串联电阻（ESR），使其阻抗特性在自谐振频率（Fr）后由感性转为容性，失去高频抑制能力。
建议将EMI问题按频段划分：10MHz以下侧重变压器、滤波器、布线设计；10MHz以上还需关注缓冲电路、开关器件速度、屏蔽等措施。
布线（Layout）设计概念
不良布线是60%以上电源问题的根源。合理布局可有效控制电场与磁场耦合路径，降低EMI风险。
电源路径与信号路径分离
大电流路径（电源路径）包括输入、滤波、桥堆、大电容、变压器、MOSFET、二极管、输出电容等；小电流路径（信号路径）包括反馈、IC周边电路等。两者应尽量分离，避免相互干扰。
高电压节点（如MOSFET Drain、二极管阳极）应缩短走线、减小面积，以降低电场辐射；大电流回路（特别是次级侧）应缩短路径、加粗线宽，以减小磁场辐射。
可在大电容旁并联高频陶瓷电容（MLCC），提供局部高频电流回路，缩短路径，改善EMI。
信号路径设计要点

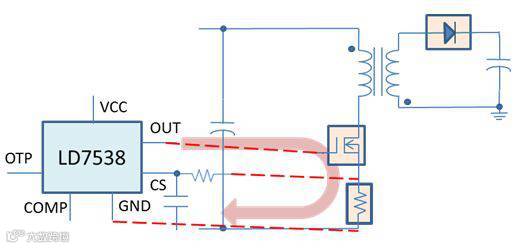

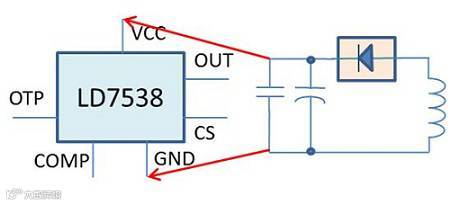

辅助绕组（Vcc）回路应短而紧凑，避免形成大环路天线。IC供电引脚附近应放置0.1μF MLCC电容，就近接地，以滤除高频噪声。
小信号线路（如电流检测、反馈）极易受干扰，应远离高压、大电流区域。Rsense采样信号线应靠近IC布置RC滤波器，地线路径应短而粗，减少寄生电感影响。
GND走线对EMI影响重大。推荐“心脏接地”方式：以IC旁MLCC为中心，所有周边地线汇聚于此，再统一连接至功率地，确保信号地清洁。
大面积导体（散热片、外壳、线缆）如同天线，必须妥善接地，避免浮空耦合高频干扰。
EMI滤波器设计概念
基本原理

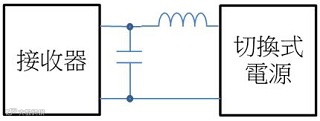

EMI滤波器通常为二阶低通结构，置于输入前端，越靠近入口效果越好。由电感与电容组成，用于衰减高频干扰。
差模与共模滤波路径

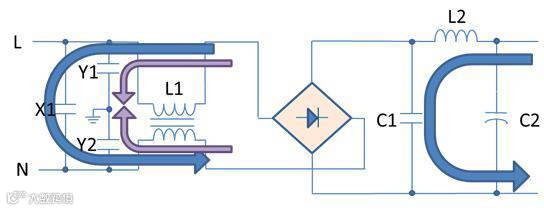

差模滤波由X电容与差模电感（L1/L2）构成；共模滤波由共模电感与Y电容组成。需明确干扰类型，针对性设计。
实际元件选型考虑

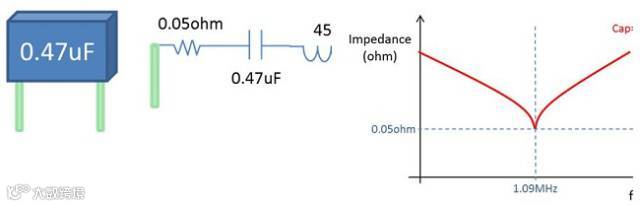

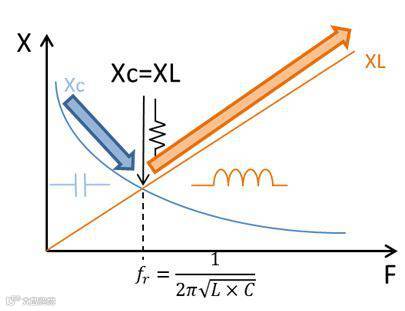

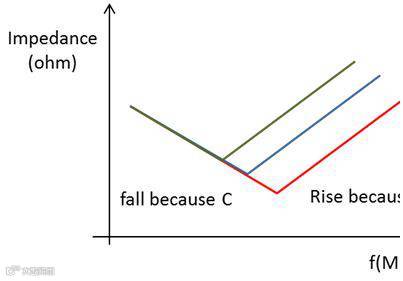

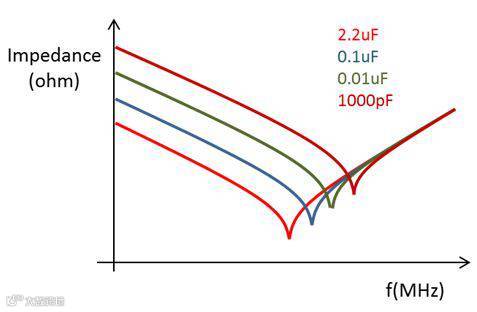

真实元件存在寄生参数。电容有等效串联电感（ESL）和电阻（ESR），在自谐振频率后阻抗上升，表现为电感性。

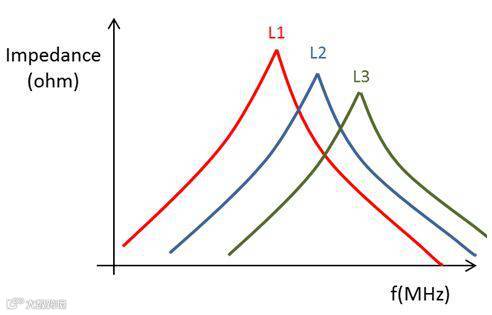

电感同样存在寄生电容，导致高频阻抗下降。绕法（如交叉绕、蝴蝶绕）可降低分布电容，提升高频性能。
变压器在传导的设计概念
基本结构与电场耦合

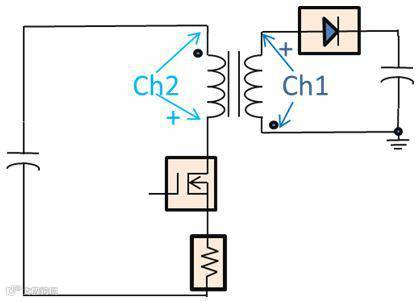

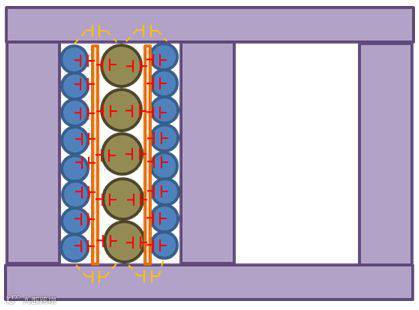

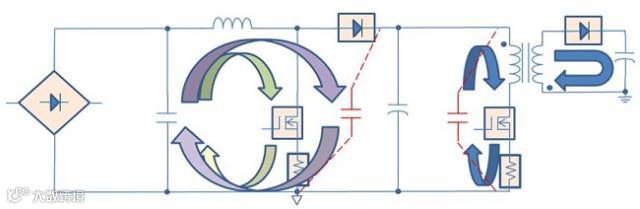

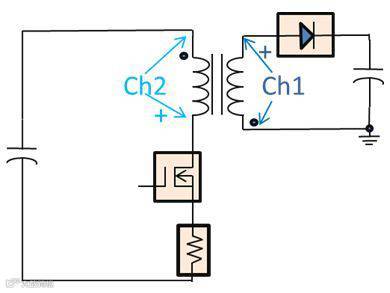

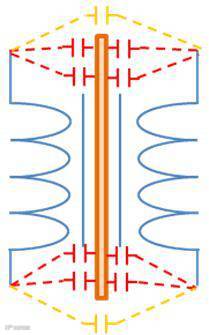

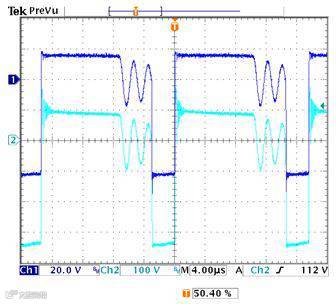

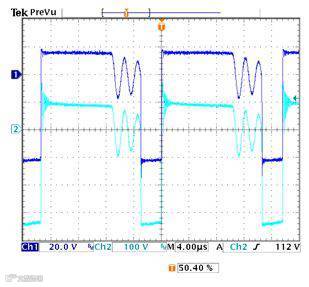

变压器初级与次级间存在层间电容，开关瞬间的高压变化（dV/dt）通过该电容耦合电流，引发共模干扰。绕组电位差越大（如MOSFET Drain端），耦合越强。
建议从高dV/dt点起绕，外层用低电位导体包裹，形成屏蔽效果。
内铜箔与Y电容
在初次级间加入内铜箔并接至初级地，可引导耦合电流返回本侧，大幅降低跨级电容效应。
Y电容为共模电流提供低阻抗回流路径，减少对外泄漏。其容值与连接位置需根据具体设计调整。
漏磁与外铜箔
气隙区域是漏磁集中区，易引发磁场干扰。可通过中心气隙设计、加装屏蔽铜箔等方式缓解。

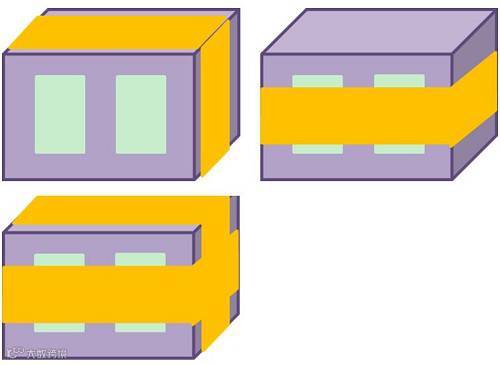

外铜箔（包裹铁芯或线包）可产生涡流抵消漏磁，同时抑制电场耦合，实现双重屏蔽。
对策EMI——传导的方法
- 测试标准、电压条件、负载类型（仿真或系统）、工作模式是否正确；
- 周边设备（显示器、USB等）是否引入干扰；
- 输入/输出线材是否使用量产规格；
- 散热片、外壳是否良好接地；
- 是否已完成烧机验证。
150kHz~10MHz频段干扰多为操作频率倍频（差模）叠加共模成分，可通过优化EMI滤波器、变压器结构、Y电容值及PCB布局加以抑制。
结语
EMI防控是开关电源设计的核心挑战之一。其本质源于高速电压/电流变化与寄生参数的交互作用。掌握电场与磁场干扰机理，理解元件非理想特性，结合科学的布线、滤波与变压器设计，方能系统性解决传导干扰问题，确保产品顺利通过认证。
