纺织行业交流群-人才求职
备注：直接进入即可
（非求职人才进入-会被移除）
随着生活水平提升，消费者对服装的舒适性、美观性和功能性要求日益提高。织物在使用过程中易起毛起球，不仅影响外观和手感，还会加速磨损，降低服用性能。本文系统分析了纤维、纱线、织物结构、染整工艺及测试标准等因素对织物抗起毛起球性能的影响，并提出染整加工中的优化措施。
织物抗起毛起球性能影响因素
纤维的影响
纤维卷曲度越高，内应力越大，纤维头端更易滑出并纠缠，导致起球倾向增强。细纤维因表面头端多、柔韧性好，比粗纤维更易起球。短纤维因头端数量多、抱合力弱，较之长纤维更易滑移至表面形成毛球。
纱线的影响
纱线捻度越高，纤维间抱合紧密，滑移减少，有助于抑制起毛起球；但过高的捻度会影响织物手感。表面光洁、毛羽少的纱线在摩擦中不易抽出纤维，抗起球性能更优。
织物组织结构的影响
针织物若结构疏松，纱线间摩擦阻力小，毛羽易滑移至表面形成绒毛，增加起球风险。紧密、结构稳定的织物则相对抗起球能力更强。
染整加工工艺的影响
前处理
去除纺造过程中残留的油剂至关重要，可避免染色不均等瑕疵。采用非离子去油剂YH-71H配合浴中平滑剂BT44，能有效降低油剂残留，同时减少摩擦引起的起毛起球。
预定形
合成纤维存在内应力，预定形通过加热和张力作用促使分子链重排，提升尺寸稳定性与抗皱性，并改善强力、手感及抗起毛起球性能。
染色
对易起球针织物，建议将布面反向缝合，减少正面摩擦。添加浴中平滑剂BT44可保持布面光滑，防止染色过程中的反复摩擦引发起毛起球。
后整理
树脂整理是提升抗起毛起球性能的常用手段。树脂在纤维表面交联成膜，包裹纤维并固定纤维端，减少滑移和毛绒形成。推荐工艺为浸轧法（1浸2轧，轧槽压力4kg），经预烘（100℃）和焙烘（130℃，12m/min）完成固化。常用配方：抗起毛起球剂PUNEW 1%～3%，黏合剂TOW 3%，pH值5～6。注意用量不宜过高，以免引起手感发硬或色光变化，必要时需辅以柔软整理。
织物抗起毛起球测试等级的影响因素
服用条件影响
穿着频率高、摩擦强度大，会显著加剧起毛起球现象。洗涤过程中衣物间的持续摩擦以及容器壁的刮擦，也会导致纤维抽拔和表面起毛。部分纤维遇水溶胀，纱线蓬松，进一步加重干态摩擦时的起球程度。
测试标准的影响

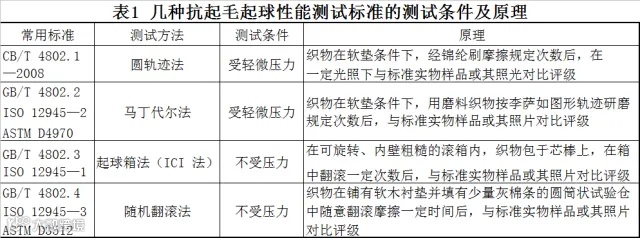

常见的抗起毛起球测试方法包括圆轨迹法、马丁代尔法、起球箱法和随机翻滚法。国内外主要标准如下：
- 中国国家标准：GB/T 4802.1（圆轨迹法）、GB/T 4802.2（马丁代尔法）、GB/T 4802.3（起球箱法）、GB/T 4802.4（随机翻滚法）
- 国际标准：ISO 12945系列
- 美国材料协会标准：ASTM D3512、ASTM D4970

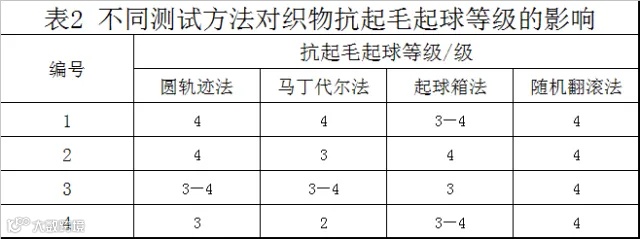

不同测试方法原理与条件差异明显，同一面料在不同标准下评级结果可能存在较大偏差。出口企业应根据目标市场和客户要求选择对应测试标准，确保检测结果符合贸易合同规定，避免因标准理解偏差造成质量争议或经济损失。
结束语
起毛起球直接影响织物的外观与使用寿命。其影响因素复杂，涉及纤维特性、纱线结构、织物设计及染整工艺全过程。在染整环节，应结合产品风格与抗起球等级要求，合理选择前处理、染色及后整理工艺，优化抗起球剂种类与用量。同时，鉴于不同测试标准结果差异显著，检测人员须熟悉国内外相关标准，依据客户要求选用合适的测试方法，确保评级准确，保障产品质量与市场竞争力。
