一文搞懂：CPU, MCU, MPU, SoC, DSP, ECU, GPU 和 FPGA 的核心区别

在当今高度数字化的世界，智能设备无处不在。从智能手机到自动驾驶汽车，从物联网传感器到数据中心，背后都离不开各类处理芯片。面对 CPU、MCU、MPU、SoC、DSP、ECU、GPU、FPGA 等术语，即便是业内人士也常感困惑。

本文系统解析上述核心芯片的定义、特点与应用场景，帮助构建清晰的技术认知框架。

第一梯队：计算核心 | The Core Processors

该类芯片是电子设备的“大脑”，负责指令执行与核心运算。

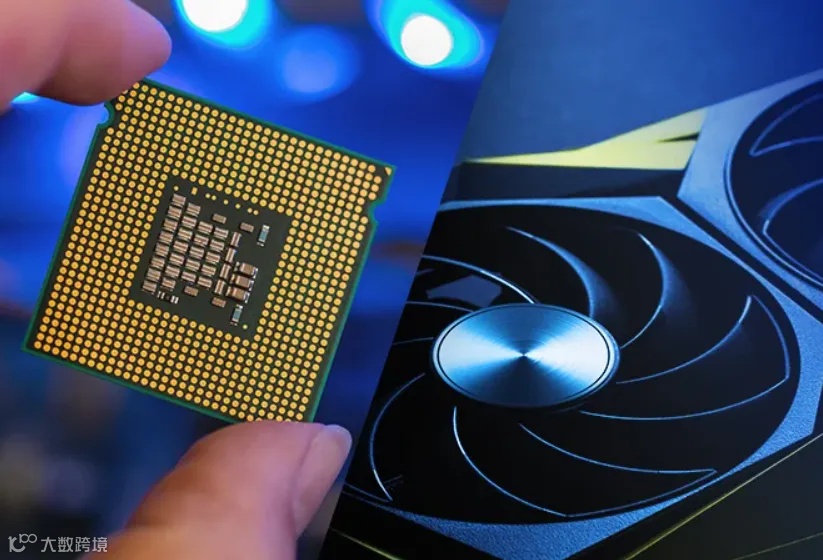

CPU (Central Processing Unit) - 中央处理器

CPU 是通用计算设备的核心，广泛应用于个人电脑和服务器。

• 功能：执行操作系统及用户程序，强调通用性与高时序性能。
• 架构：具备强大 ALU、复杂控制单元、多级缓存和 MMU，流水线设计复杂。
• 应用：PC、服务器等，需搭配主板、内存、硬盘等构成完整系统。

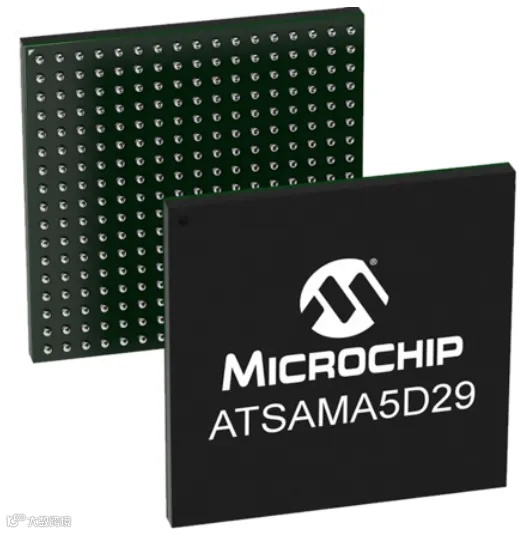

MPU (Microprocessor Unit) - 微处理器

MPU 本质为高性能 CPU，常用于嵌入式系统中运行完整操作系统（如 Linux）。

• 功能：侧重嵌入式环境下的高性能计算。
• 架构：采用高性能核心（如 ARM Cortex-A），支持 MMU 和大容量 DDR 内存，不集成 RAM 或 Flash。
• 与 CPU 关系：可视为面向嵌入式领域的 CPU，二者界限日益模糊。

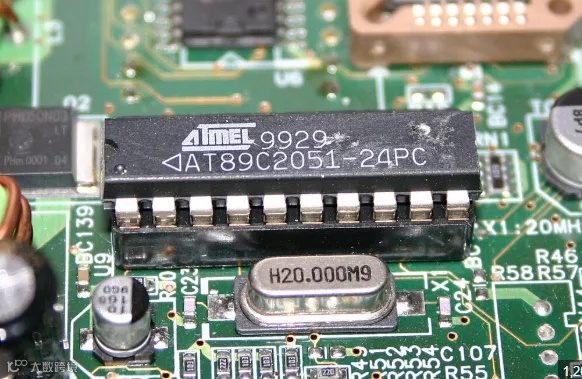

MCU (Microcontroller Unit) - 微控制器

MCU 是集成度高的微型计算机，适用于控制场景。

• 功能：专为控制设计，强调集成度、可靠性、低功耗与实时性。
• 架构：单芯片集成 CPU 核心（如 ARM Cortex-M）、SRAM、Flash 及多种外设接口（GPIO、ADC、UART 等）。
• 应用：家电、工业控制、物联网终端、汽车电子，上电即可独立运行。

第二梯队：系统集成 | The System Integrators

此类芯片体现从单一组件向完整系统的演进。

SoC (System on a Chip) - 片上系统

SoC 将整个电子系统集成于单一芯片，代表半导体集成化趋势。

• 功能：实现可独立工作的完整系统。
• 架构：以 MPU/MCU 为核心，集成 GPU、DSP、音视频编解码器、通信模块（WiFi/蓝牙/5G）等功能单元。
• 应用：智能手机（如高通骁龙、苹果 A 系列）、智能电视、路由器，显著降低体积、功耗与成本。

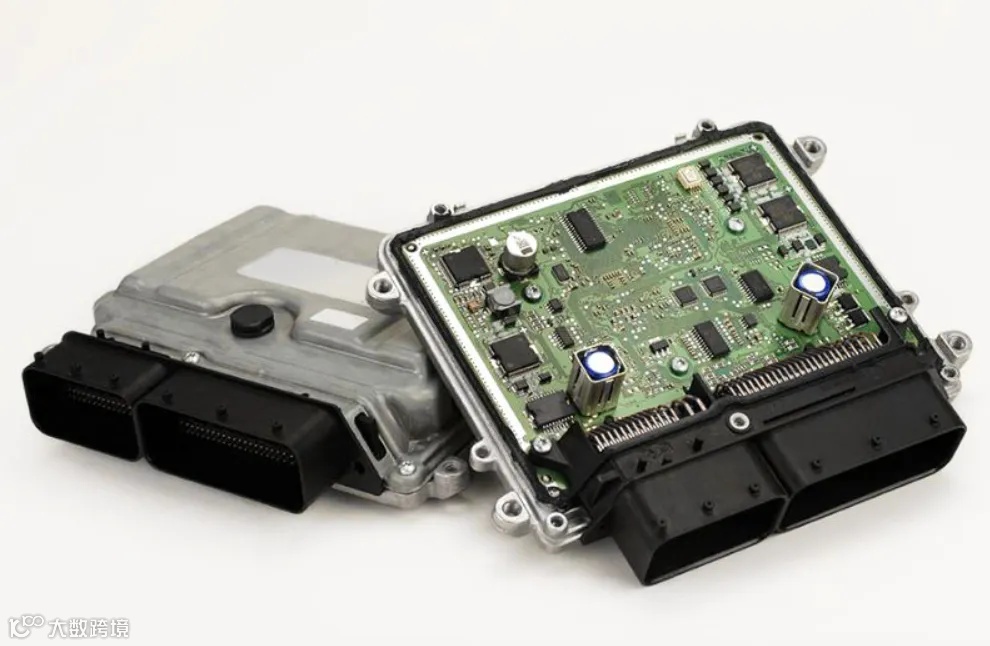

ECU (Electronic Control Unit) - 电子控制单元

ECU 是汽车专用的嵌入式系统模块，并非单一芯片。

• 功能：控制汽车特定子系统。
• 组成：由 MPU/MCU、存储器、I/O 接口、电源电路等组成的完整封装模块，核心可为 MCU 或 MPU。
• 应用：发动机控制、ABS、安全气囊、ESP、信息娱乐系统，现代汽车通常配备数十至上百个 ECU。

第三梯队：专用加速器 | The Specialists & Accelerators

此类芯片专为特定任务优化，效率远超通用处理器。

GPU (Graphics Processing Unit) - 图形处理器

GPU 初为图形渲染设计，现已成为并行计算主力。

• 功能：高效处理大规模并行计算任务。
• 架构：含成百上千个小核心，采用 SIMD 架构，擅长分解任务进行“暴力”并行计算。
• 应用：
  • 图形渲染：游戏、专业制图。
  • GPGPU：AI 训练、科学计算、密码学、挖矿。

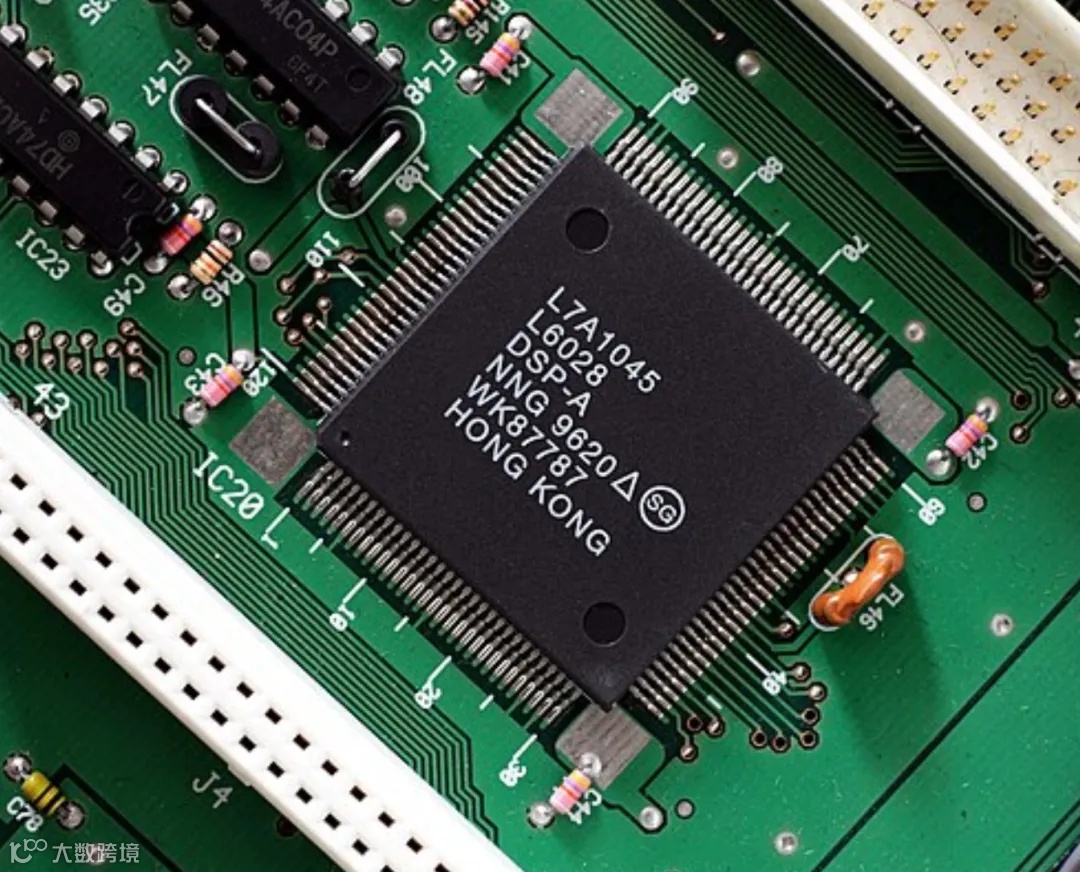

DSP (Digital Signal Processor) - 数字信号处理器

DSP 专为数字信号处理优化。

• 功能：高速、实时执行滤波、变换、编解码等信号处理算法。
• 架构：采用哈佛或改进哈佛架构，独立程序与数据总线，硬件优化 MAC 运算。
• 应用：音视频编解码、通信基带处理、雷达、声呐、医疗成像。

第四梯队：可重构硬件 | The Reconfigurable Hardware

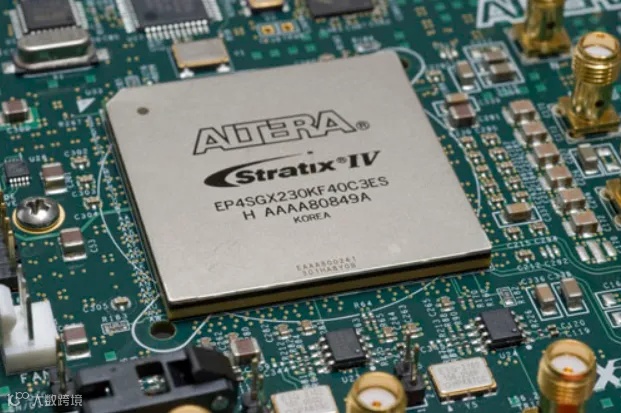

FPGA (Field-Programmable Gate Array) - 现场可编程门阵列

FPGA 的硬件结构可在出厂后由用户重新配置。

• 功能：实现用户自定义的数字电路逻辑。
• 架构：由可配置逻辑块（CLB）、可编程 I/O 单元和布线资源构成，通过 Verilog/VHDL 编程。
• 优势：极低延迟、真正硬件级并行。
• 应用：
  • ASIC 原型验证：流片前设计验证。
  • 高性能计算加速：金融高频交易、数据中心任务加速。
  • 通信与国防：灵活协议支持与低延迟需求场景。

核心性能维度对比

以下为各芯片类型的关键性能定性比较：

• 通用计算能力：CPU/MPU 最强，适合复杂逻辑处理。
• 并行处理能力：GPU 与 FPGA 领先，适用于大规模并行任务。
• 控制与实时性：MCU 与 FPGA 表现优异，响应确定性强。
• 功耗与成本：MCU 在低功耗低成本方面优势明显；GPU/CPU 成本与能耗较高。
• 开发灵活性/周期：CPU/MCU 使用高级语言，开发快；FPGA 需 HDL 编程，门槛高、周期长。

典型应用场景分析

芯片选型取决于具体需求：

• 笔记本电脑（运行 Windows/macOS）
  • 选择：CPU
  • 原因：需强大通用计算能力处理复杂操作系统与多任务逻辑。
• 智能空调控制面板
  • 选择：MCU
  • 原因：任务简单、对成本与功耗敏感，MCU 高集成、低功耗、可靠性高。
• 旗舰智能手机
  • 选择：SoC
  • 原因：集成 MPU、GPU、DSP、通信模块，实现性能、功耗、体积最优平衡。
• AI 模型训练（数据中心）
  • 选择：GPU
  • 原因：深度学习涉及海量矩阵运算，GPU 并行核心可大幅提升训练效率。
• 5G 通信基站
  • 选择：DSP + FPGA
  • 原因：DSP 执行固定算法（调制解调），FPGA 处理灵活协议与低延迟接口逻辑。
• 高频交易系统加速
  • 选择：FPGA
  • 原因：纳秒级延迟要求，FPGA 可将算法固化为硬件电路，避免指令翻译开销。

趋势展望

当前芯片设计的核心趋势是异构计算（Heterogeneous Computing）。现代 SoC 融合 CPU、GPU、DSP、NPU 等多种处理单元，按任务特性分配算力，在性能与能效间实现最优平衡。

理解这些芯片的本质差异，不仅有助于把握技术发展脉络，也为未来技术创新提供清晰认知基础。
