电磁阀的工作原理基于电磁力驱动内部阀芯运动。其腔体内设有多个通孔连接油管，中央活塞两侧配有电磁铁。当一侧线圈通电时，产生的磁力吸引阀体移动，从而开启或关闭排油孔。进油孔始终保持开启，液压油由此进入并推动油缸活塞，带动活塞杆驱动机械装置运行。通过控制电磁铁的通断电，即可实现对机械动作的精准操控。
▲工作示意如下
电磁阀按工作原理分为三大类
直动式电磁阀
原理
常闭型在电磁线圈通电时产生磁力，提起阀芯使阀门打开；断电后磁力消失，弹簧复位关闭阀门。常开型则相反：通电关闭，断电开启。
特点
可在真空、负压或零压条件下稳定工作，适用于小通径场合，通常不超过25mm。

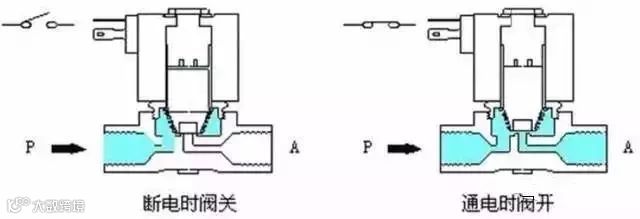

动图演示——

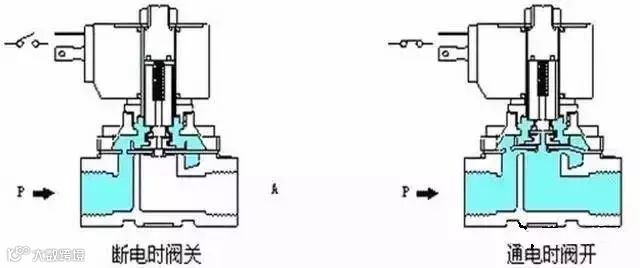

分步直动式电磁阀
原理
结合直动式与先导式原理。无压差时，通电直接提升先导阀和主阀阀芯实现开启；达到启动压差后，电磁力先打开先导阀，形成上下腔压力差，推动主阀开启。断电时，依靠弹簧或介质压力关闭阀门。
特点
适用于零压差、真空及高压环境，动作可靠。但功耗较高，安装需保持水平，以确保正常运行。

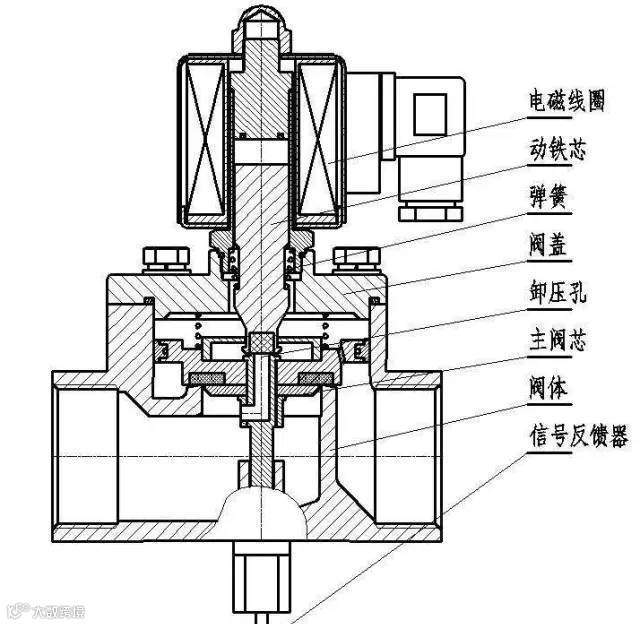

▲整体结构

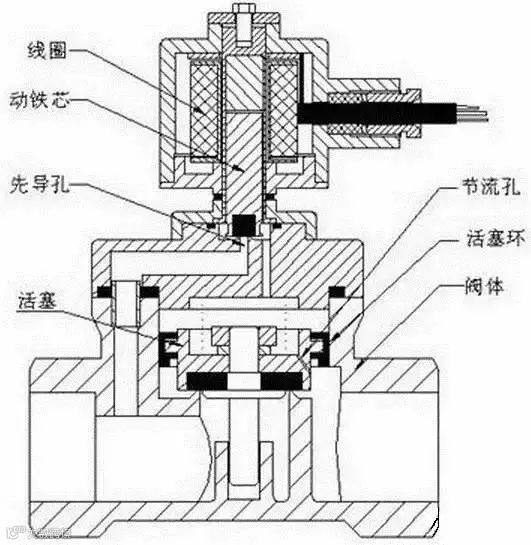

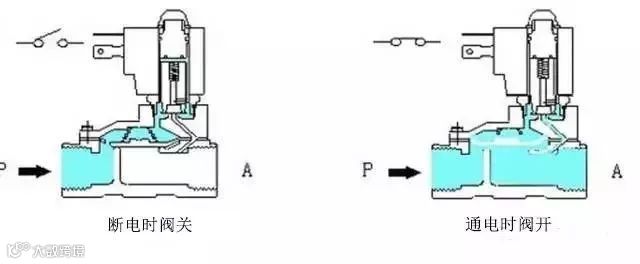

先导式电磁阀
原理
通电时，电磁力打开先导孔，上腔压力迅速下降，在阀芯周围形成下高上低的压差，推动阀芯上移完成开启。断电时，弹簧关闭先导孔，入口压力经旁通孔回充上腔，形成反向压差使阀芯回落关闭。
特点
体积小、功耗低，可承受较高流体压力。支持任意方向安装（需定制），但须保证足够的初始压差以维持正常工作。
