想必大家都有被空调外机的嗡嗡声吵醒的痛苦经历，那一刻是不是有一种把它“砸”了的冲动呢？
前面几期给大家安利了我们前海的“大空调”——区域集中供冷系统。有好奇的网友一定会问：“这么大，一定很吵吧！”
那可不一定哦！前海区域供冷项目如何做到“闹中取静”？一起走进前海2号冷站了解一下！
前海2号冷站
2号冷站采用附建模式，建设在卓越地块5、6号楼的地下4层（约8,600㎡）至地下2层。供冷服务建筑面积约213万㎡，总装机容量约3.12万RT，总蓄冰量约14.68万RTh，尖峰供冷能力约4.68万RT，主要采用常规电制冷、冰蓄冷技术和冷却塔冷却技术。
2号冷站项目分两期建设，一期工程供冷服务建筑面积约102万㎡，装机1.32万RT,供冷能力2.12万RT，总蓄冰量7.2万RTH，配置2400RT双工况主机5台，对应设计配置冷却塔15台进行散热，1200RT基载主机1台，设计配置冷却塔2台进行散热，总计一期需配套安装17台冷却塔。
一期工程于2015年12月6日正式开工，2016年4月具备供冷条件，2016年12月基本完工。
区域集中供冷系统立面示意图
区域集中供冷系统虽有诸多便利
但高效散热需求与噪声治理问题也集中凸显
前海区域集中供冷系统包括制冷主机、冷却塔、水泵等主要组成部分，其中，冷却塔是利用水和空气的接触，通过蒸发作用来散去制冷空调中产生的废热的一种设备，在系统配置中非常重要且必不可少。
区域集中供冷系统虽然带来了诸多便利，但由此带来高效散热需求与噪声治理问题也集中凸显。
本项目与一般项目比，具有以下特殊性：
冷却塔集中布置、选型大、数量多；
冷却塔紧挨项目厂界，厂界条件苛刻；
对达标点而言，噪声通过距离衰减的空间有限；
夜间蓄冰满负荷运行，但执行标准严（50dB（A））。

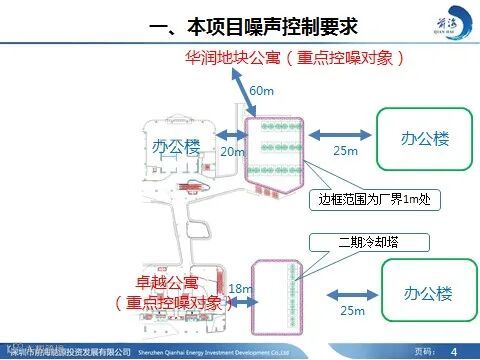

前海2号冷站厂界平面示意图
本项目冷却塔噪声排放执行《工业企业厂界环境噪声排放标准》（GB12348-2008）中的2类标准，并同时满足以下条件：
（1）冷却塔所在建筑物厂界外1米，高于建筑物天面1.2米处任意一点昼间不超过60dB(A)，夜间不超过50dB(A)。
（2）冷却塔所在裙楼，卓越设置有装饰性幕墙，为减少对周边高层敏感建筑的影响，同时要求冷却塔所在建筑物厂界外1米，高于幕墙0.5米处任意一点噪声值，昼间不超过60dB(A)，夜间不超过50dB(A)。
源头控制为主，末端治理为辅
最大限度降低源强噪声
前海2号冷站采用源头控制为主，末端治理为辅的冷却塔噪声治理技术路线，通过优选超静音型横流冷却塔、改进冷却塔风机配置等措施，最大限度降低源强噪声。
在源头控制不足以达标排放的前提下，采用隔声、消声、吸声、隔振等末端噪声控制措施，做到“厂界”和“敏感点”噪声双达标，并综合考虑噪声治理对散热性能的影响，选用热工性能更优良的冷却塔保证散热能力。
优选超静音性横流冷却塔

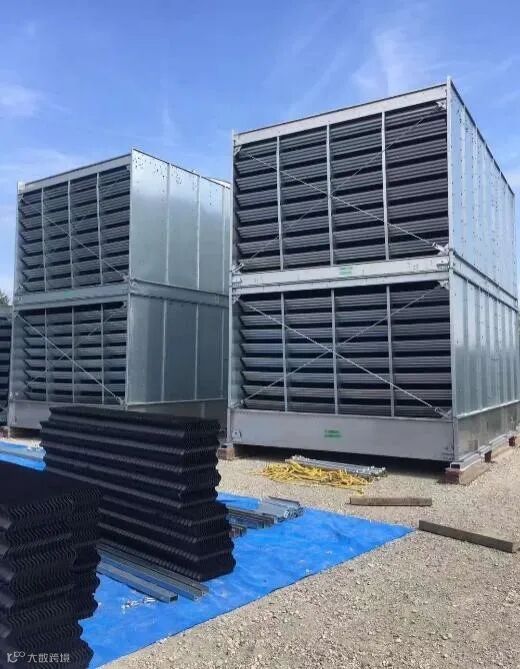

本项目选用BAC-3000E（超静音）系列横流式冷却塔，在相同运行条件下，横流式冷却塔比逆流式冷却塔运行噪音更低。横流式冷却塔的淋水填料直接与冷水盘接触，水沿填料均匀流到冷水盘，避免了如逆流式冷却塔水直接冲淋到冷水盘消音垫上，长期运行造成冷水盘消音垫的破损及出水管的堵塞，且水直接冲淋到冷水盘消声垫会造成较大噪音。
BAC冷却塔模块
冷却塔配置改进
降低风机噪声是降低冷却塔噪声最积极的措施，如采用低转速、大直径、新叶型、阔叶片、小叶角等措施，均可有效地降低落风机机组的噪声。
3000系列冷却塔标准配置的降噪效果在业内已经非常突出，但面对前海2号站项目严峻的噪声控制形式和建设单位的高标要求，BAC公司对原有配置做了进一步升级，选用全进口的美国Moore Fan公司的超静音风机，针对该项目冷却塔的应用而特别设计选型，量身定做，将冷却塔源头噪声做到尽可能水平，以处理水量800m³/h的双工况冷却塔为例，进风口1.5m处的单塔噪声仅为61dB(A)，进风口当量直径处仅为53dB(A)，远远低于国内常规冷却塔的噪声。

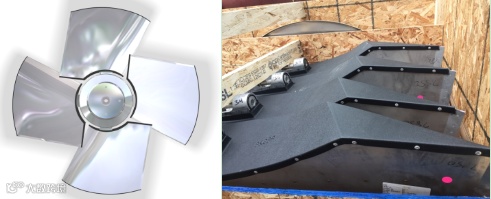

Moore Fan超静音风扇及叶片
冷却塔合理布局
根据2号冷站的总体布局，冷却塔全部位于裙楼天面，预留给冷却塔摆放的空间相当狭小，紧凑的摆下足量热力性能冷却塔已经是具有挑战性了，还要确保严格厂界噪声达标排放进一步增加了难度。
本项目选用的3000系列是引风横流冷却塔，面板侧的噪音会比进风侧低一些，布局时尽可能将每组冷却塔的面板侧朝向声环境敏感点。项目组根据图纸管道井和幕墙位置进行并实地勘察，经过多次方案深入优化，最终规划了最可行的冷却塔低噪音布局形式。

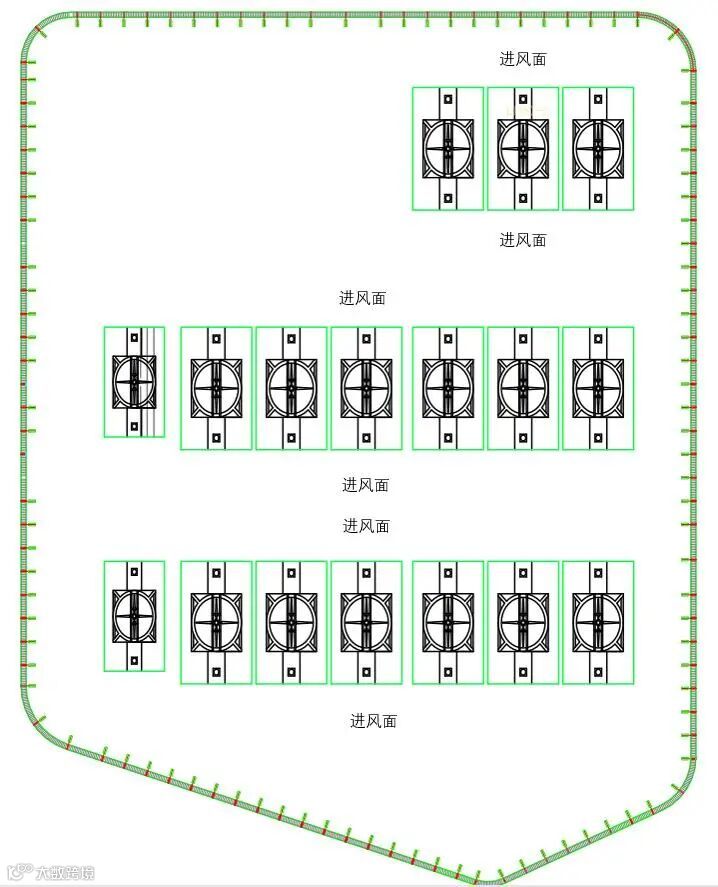

前海2号冷站一期冷却塔安装平面布局
冷却塔末端治理技术方案
由于本项目冷却塔数量多，分布较密，且离厂界距离非常近（不足3m，甚至小于冷却塔的当量直径），通过相关软件建模后的预测分析，所有6组共17台冷却塔叠加后的厂界噪声仍然达不到夜间50dB(A)的排放标准，需要进一步采用末端降噪措施。

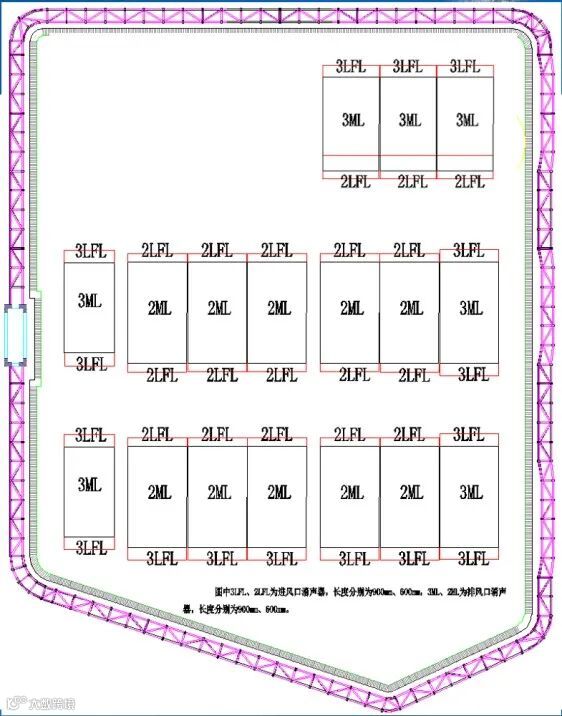

在冷却塔的进出口分别加装消声器，对于冷却塔群的外围位置的进风口，安装3LFL型消声器，靠内的进风口则安装2LFL型消声器，对于冷却塔群的外围位置的排风口，安装3ML型消声器，靠内的进风口则安装2ML型消声器，同时，考虑到塔体侧板噪音的穿透性，在最靠近建筑百叶墙边界的冷却塔侧板内壁加装消音隔板。

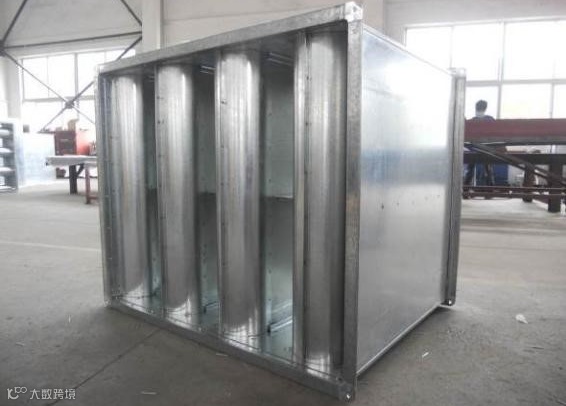

消声器模块（左）、冷却塔消声器三维图示（右）
冷却塔消声器布置图
治理后噪音影响显著降低
治理前噪声影响预测

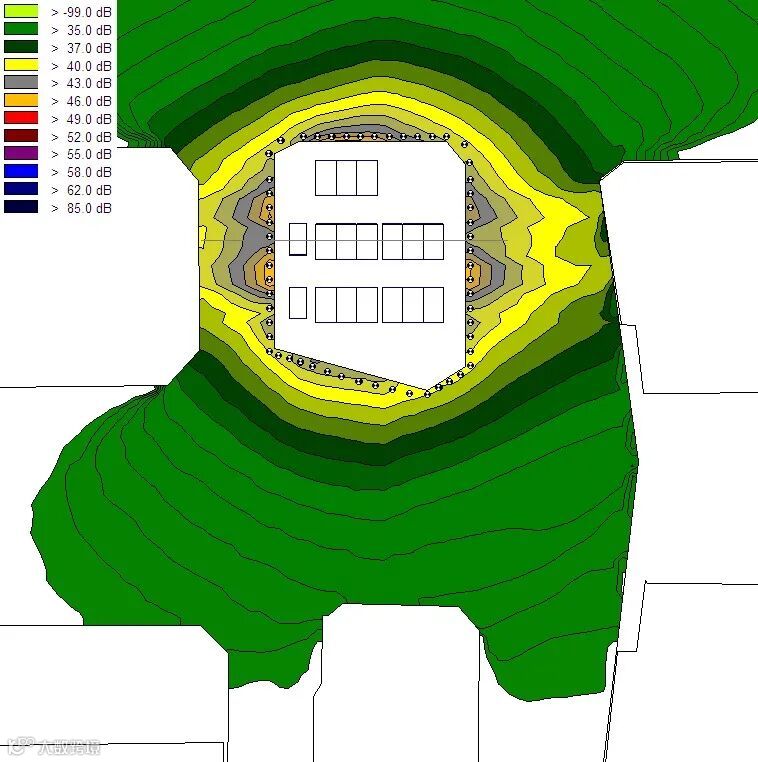

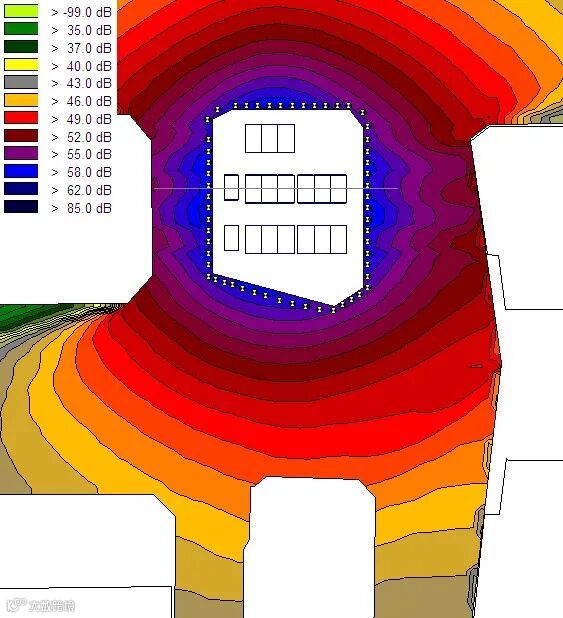

治理前，冷却塔所在裙楼屋面的百叶幕墙外1m，1.5m和14.5m高度处等声线图分别如下所示：
治理前噪声影响预测
从预测点噪声来看，1.5米和14.5米处总超标值均在12dB(A)以内。
治理后噪声影响预测

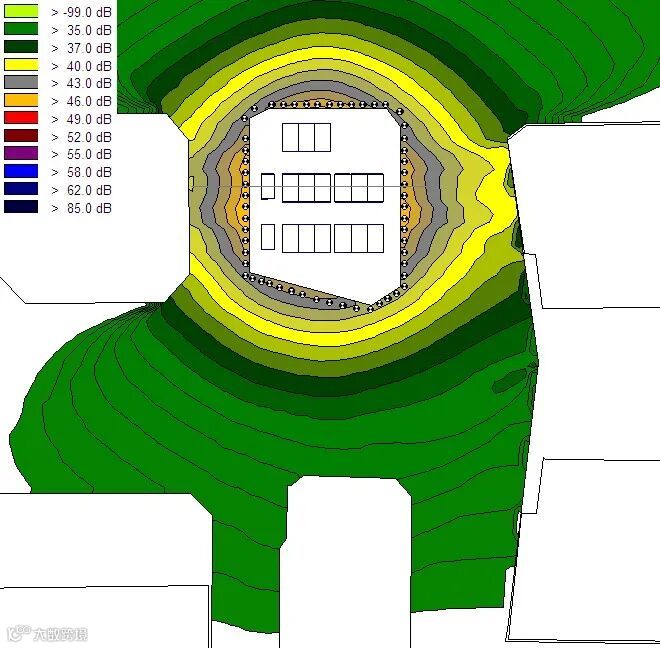

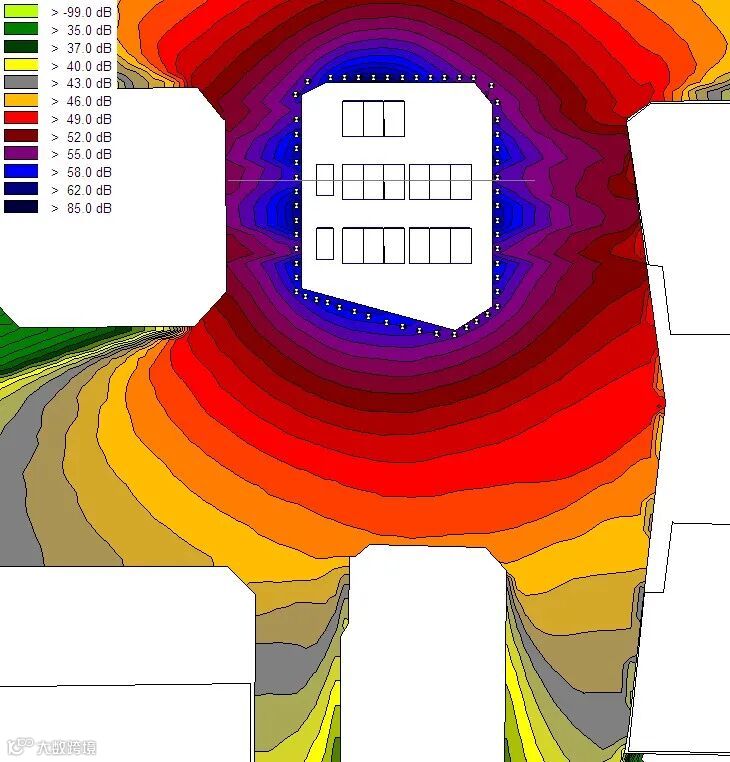

治理后，冷却塔所在裙楼屋面的百叶幕墙外1m，1.5m和14.5m高度处等声线图分别如下所示：
治理后噪声影响预测
经噪声治理后，从预测点噪声来看，厂界1.5m和14.5m高度处以及敏感点噪声贡献均在50dB(A)以内。

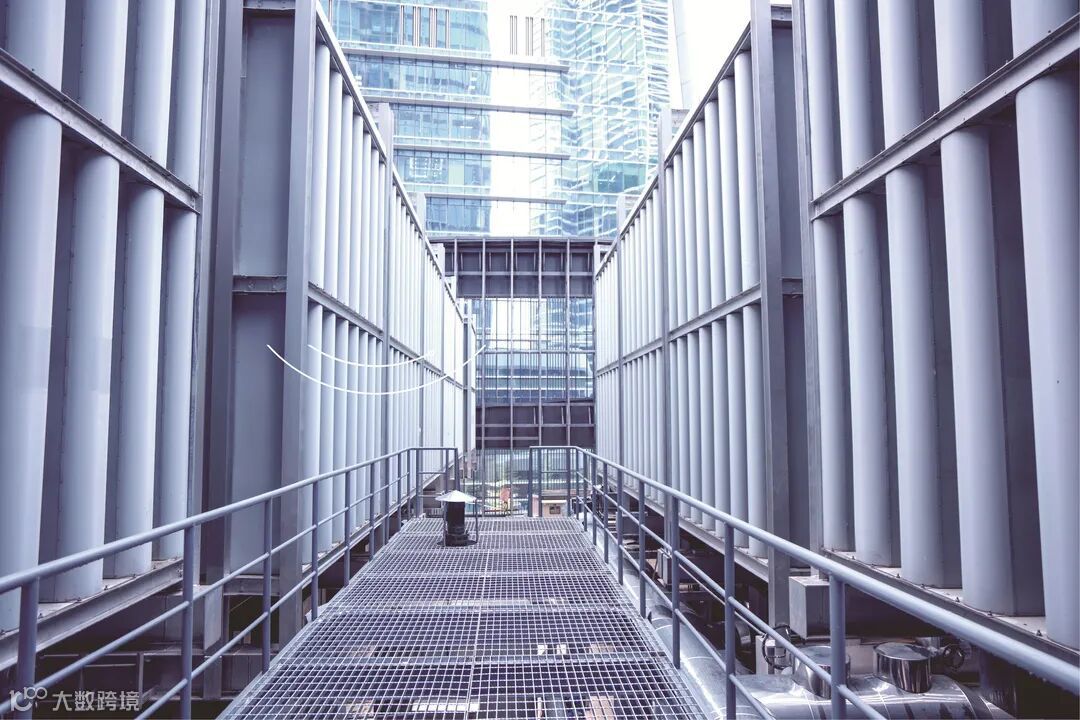

冷却塔和消声装置安装完成实体图

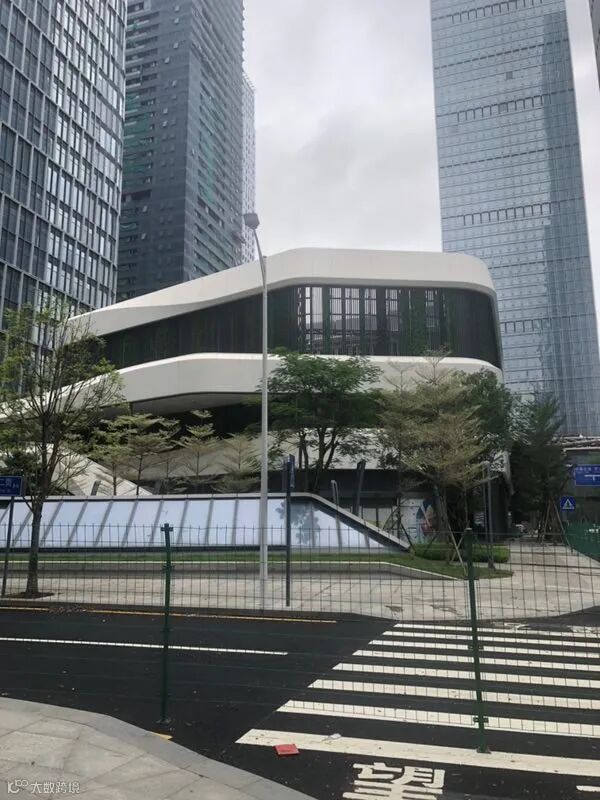

冷却塔噪声治理技术示范项目外观图
作为一家肩负使命、担当责任的能源国企，前海能源公司在第一个冷站——2号冷站建设之初，就充分考虑到冷却塔的噪声影响和选址位置的声环境敏感性问题，从冷却塔的源头控制和末端治理着手，在前期设备采购阶段开始严格要求、科学评估，并伴随整个冷却塔采购、安装、运行过程，避免噪声扰民情况发生，并对2号冷站冷却塔的噪声污染特征进行分析，选用具有针对性和可行性的控制措施对冷却塔噪声污染进行治理。
前海2号冷站冷却塔噪声治理项目示范效应明显，国内开展区域供冷的新区到前海调研交流时也十分关注集中冷却塔噪声治理，认为该项目的做法值得推广应用。2号冷站冷却塔噪声治理方式和成果，已经运用落实到前海区域集中供冷项目10号站、5号站以及4号站的设计中，消除周边入驻企业对冷却塔噪声的顾虑，为前海合作区创造良好的营商环境。
