机器人换枪盘工作配置
本文以Fanuc机器人与史陶比尔换枪盘为例，系统介绍换枪盘的结构组成、功能应用及工作时序，帮助读者全面理解其在自动化生产中的关键作用。
一：相关简介

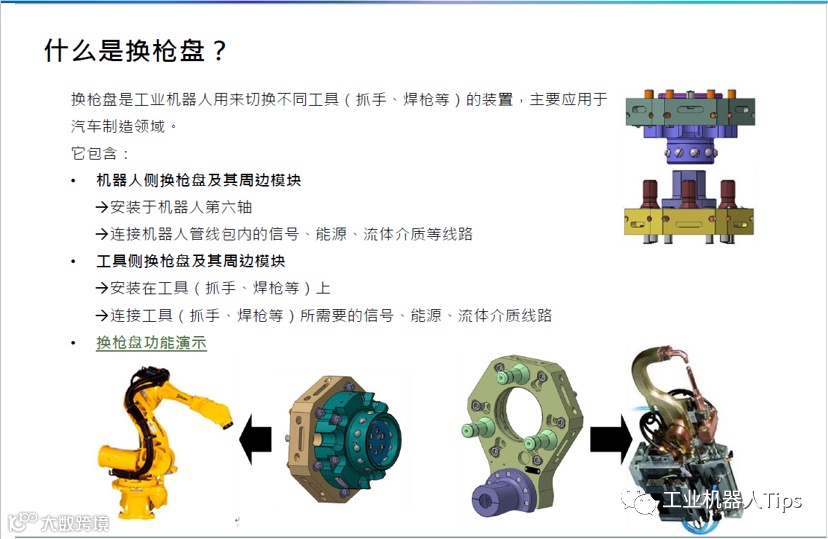

机器人换枪盘，又称MPS（Multi-Position System）或ATC（自动换刀装置）、机器人连接器，是实现工业机器人快速切换末端工具的核心部件，广泛应用于汽车制造等高自动化产线。
一套完整的换枪盘系统由两部分构成：
- 机器人侧换枪盘：安装于机器人第六轴，负责连接机器人管线包中的信号、能源及流体介质线路；
- 工具侧换枪盘：安装于末端工具（如抓手、焊枪等），对接工具所需的各类线路接口。
主要品牌包括美国ATI、瑞士史陶比尔（Staubli）、德国沃尔特（Walther）、日本尼达（Nitta）等。本文案例采用史陶比尔品牌产品。

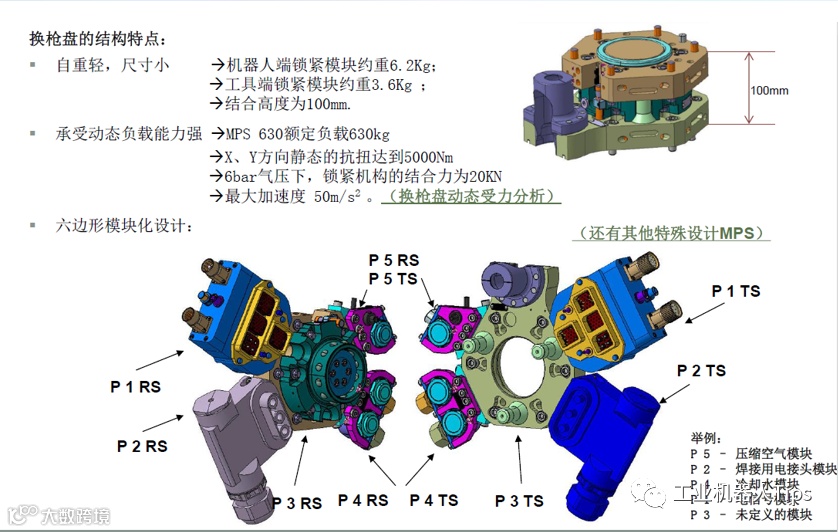

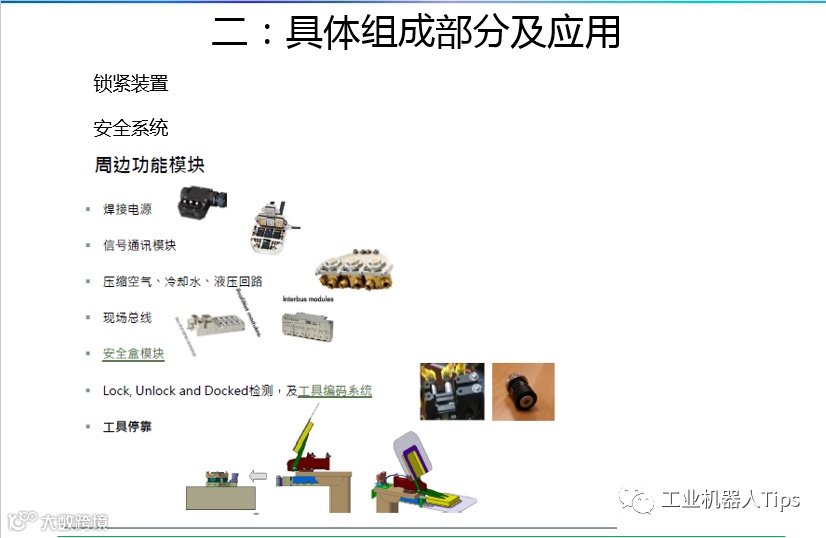

二：具体组成部分及应用
换枪盘主要由以下两大部分组成：

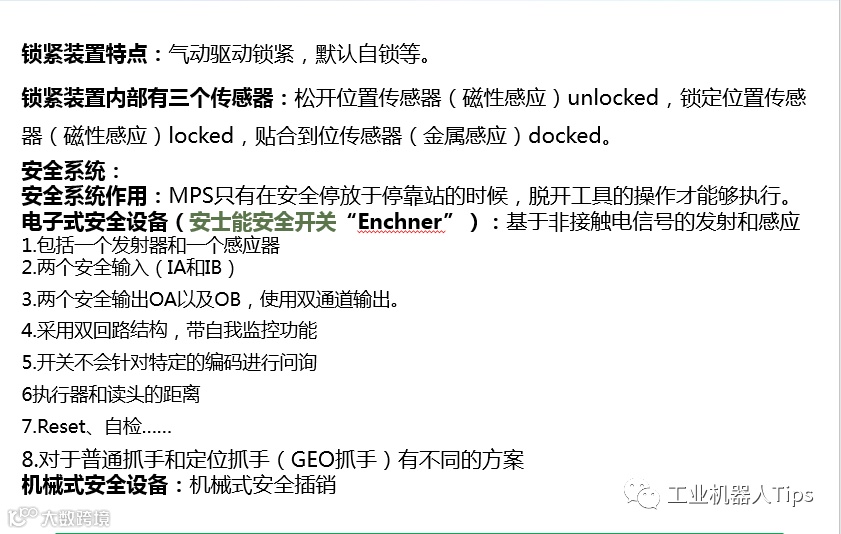

1. 锁紧单元（Robot Side + Tool Side）
实现机械锁定与释放，确保工具在运行过程中稳定可靠。

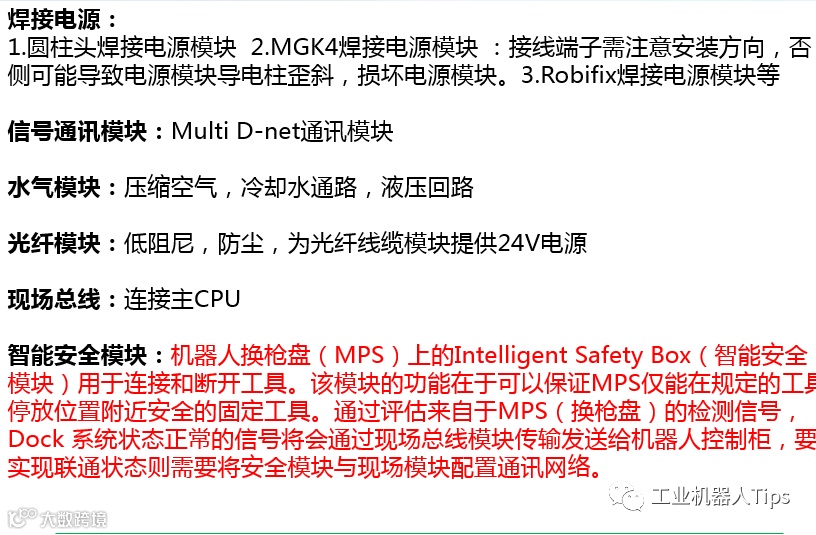

2. 周边模块
集成多种功能接口，支持多类型工具的快速切换，常见模块包括：
- 水/气通路模块
- 数据传输模块
- 焊接电源模块
- 光纤通信模块
通过模块化设计，满足不同工艺需求，提升产线柔性化水平。

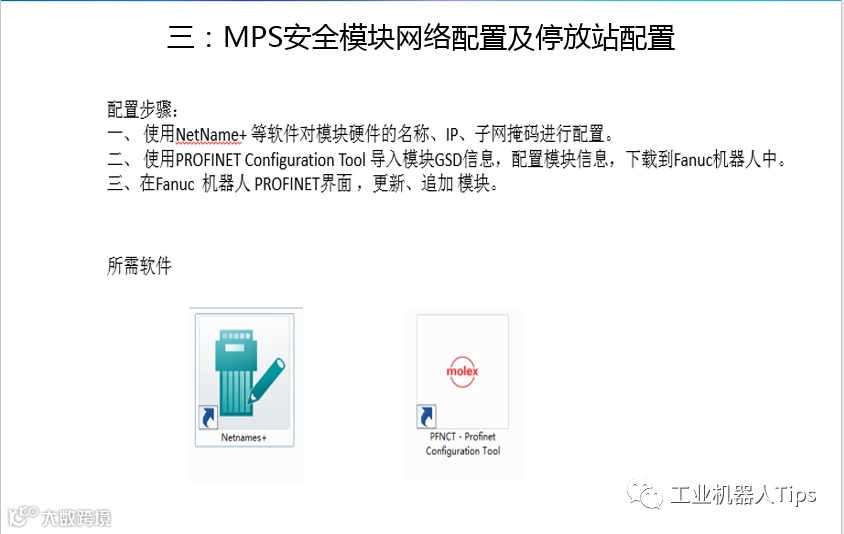

三：MPS安全模块网络配置及停放站配置

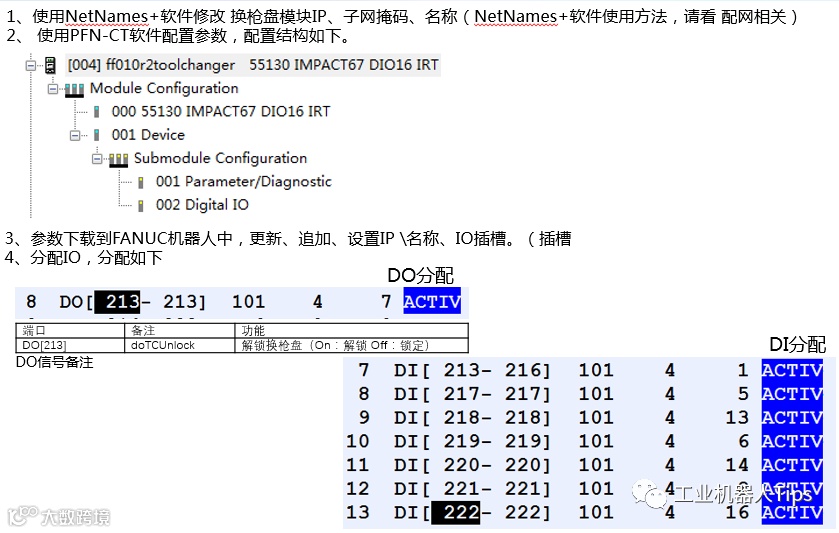

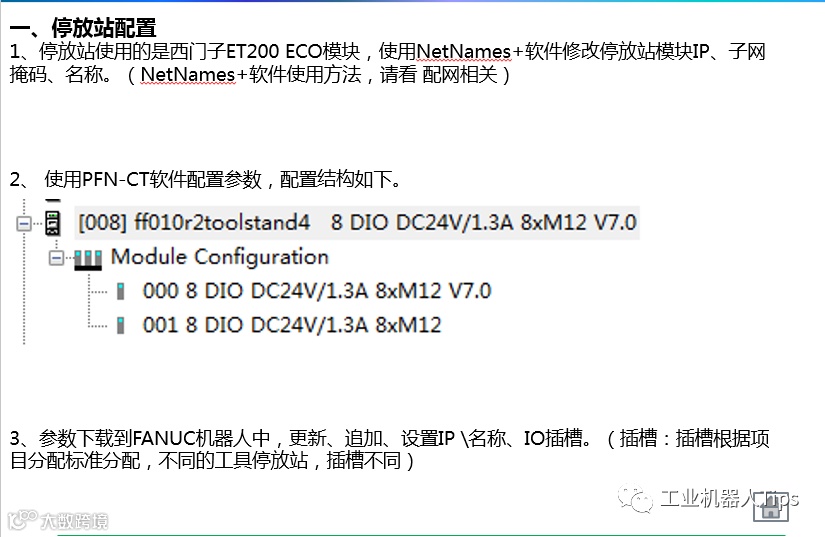

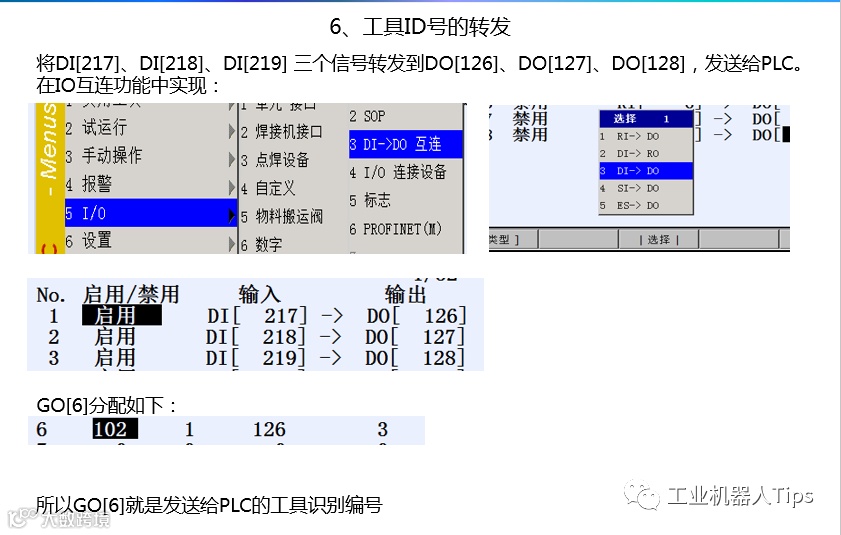

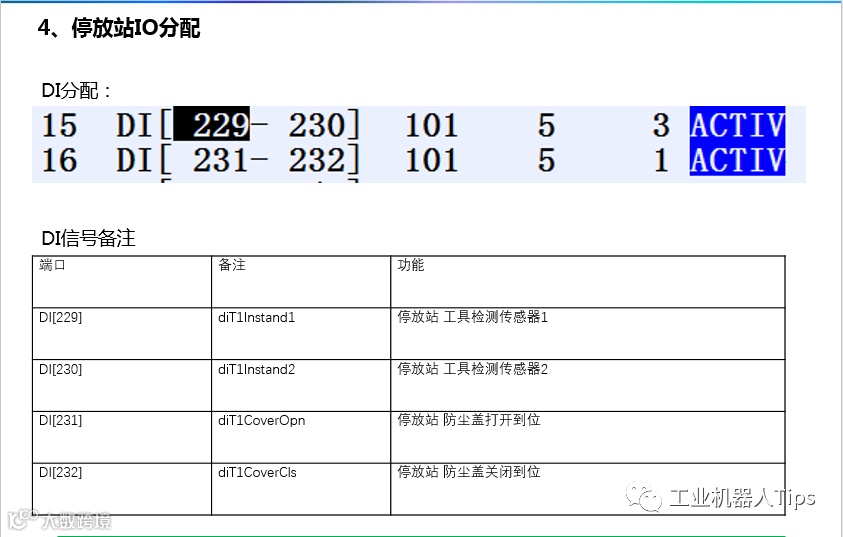

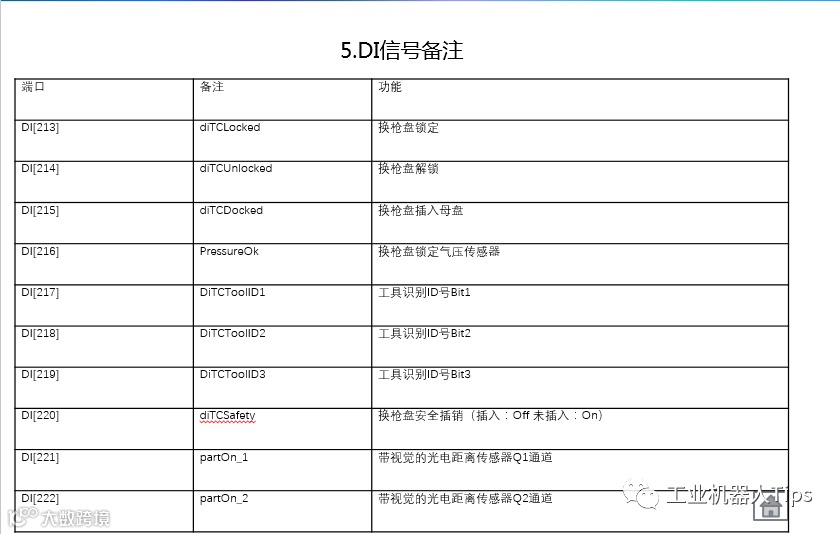

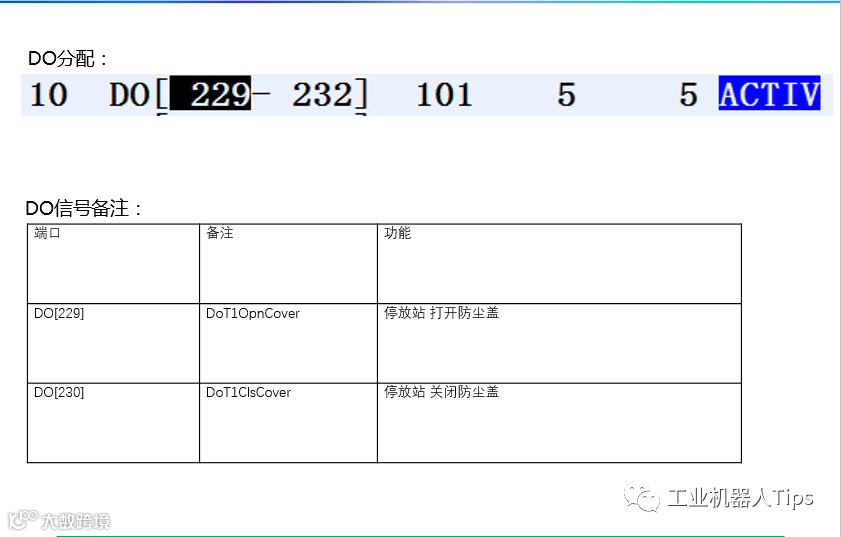

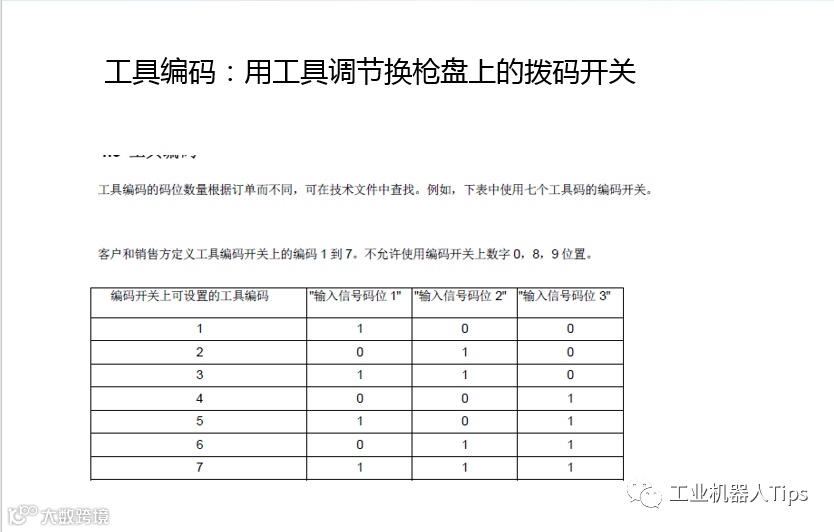

该部分内容涉及控制系统安全逻辑与网络通讯设置，包括安全模块接入、IO信号分配、现场停放站布局与定位精度要求，确保换枪过程的安全性与重复定位准确性。

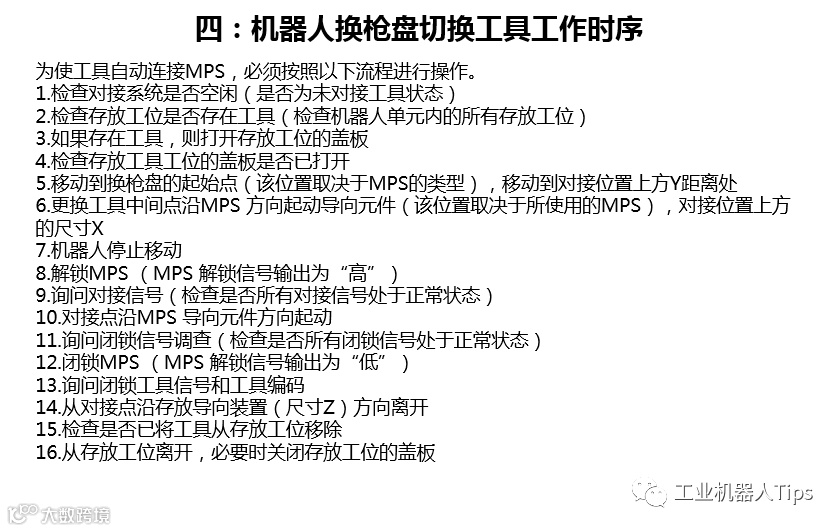

四：机器人换枪盘切换工具工作时序

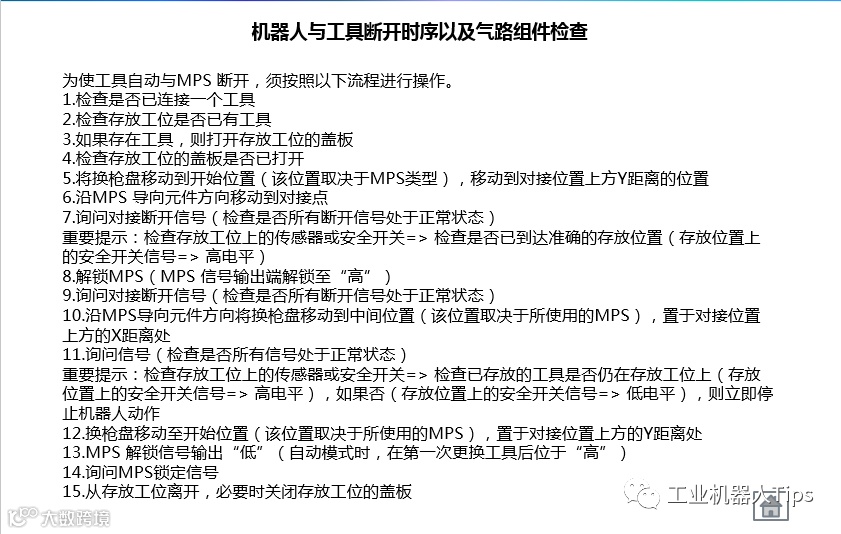

描述机器人从当前工具卸载、移动至目标工具位、完成锁紧与信号接通的全过程动作顺序，涵盖机械对位、气压检测、电气确认等关键步骤，保障换枪动作高效、稳定、无故障。
