原来1200PLC与汇川Modbus TCP通信这么简单！！

一、控制需求说明

• 西门子S7-1200 PLC作为Modbus客户端，汇川EASY521 PLC作为服务器。
• 将1200 PLC中MW100～MW108地址的数据写入汇川PLC的D0～D4寄存器。
• 从汇川PLC的D5寄存器读取数据并存储至1200 PLC的MW200地址。

二、硬件与程序配置

1. 西门子S7-1200 PLC配置

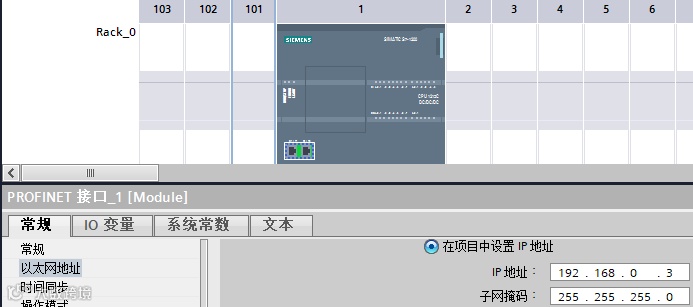

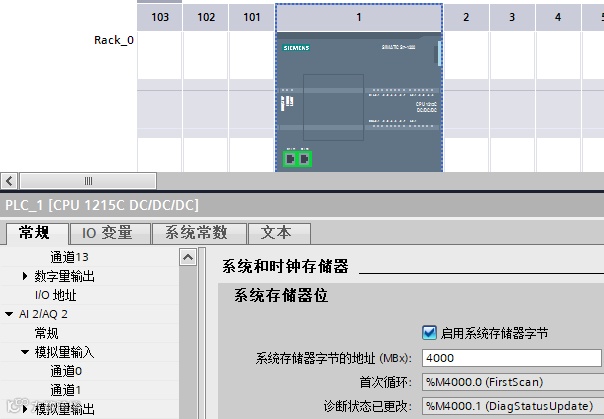

新建项目，完成硬件组态，并设置IP地址及系统时钟。

2. DB数据块创建

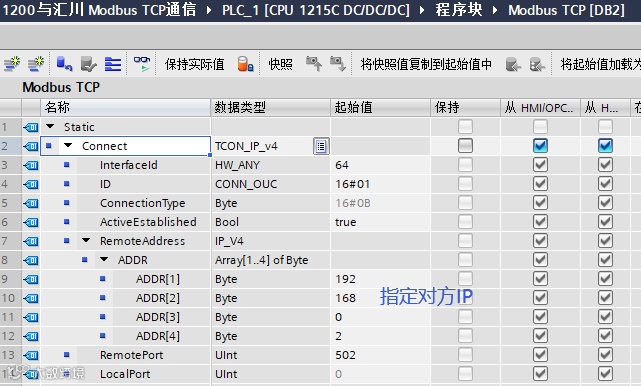

新建DB块用于通信参数配置，指定汇川PLC的IP地址为192.168.0.2。

注意：TCON_IP_V4数据类型需手动输入。

3. 客户端编程（S7-1200 PLC）

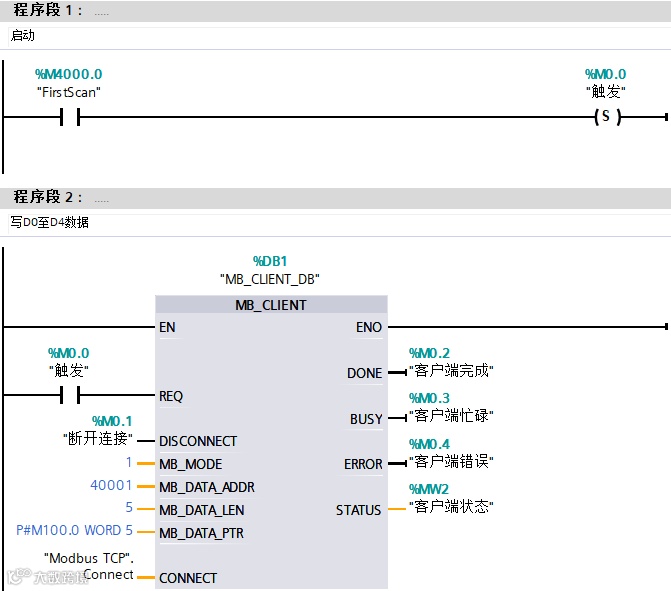

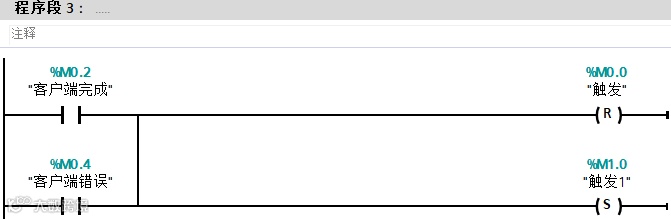

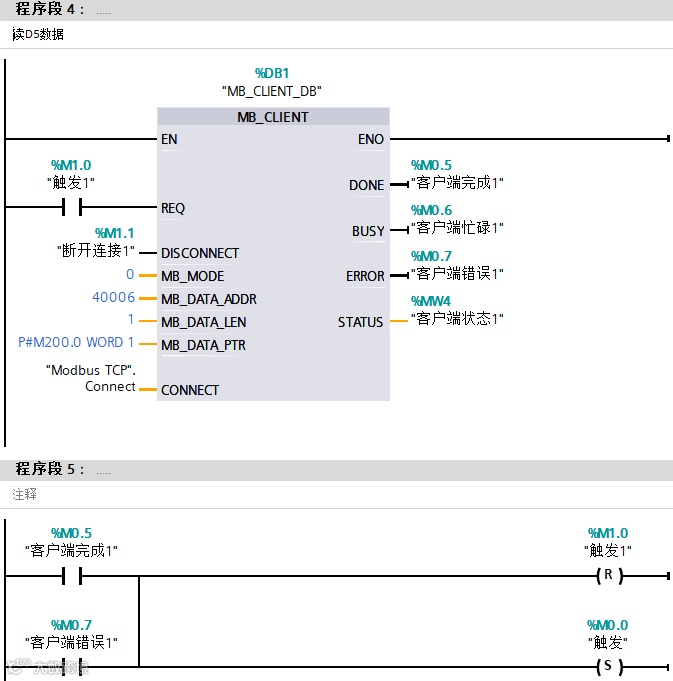

调用MB_CLIENT指令实现对服务器的数据读写。由于需多次访问同一服务器，MB_CLIENT的背景DB块和Connect参数应保持一致，并采用轮询方式执行读写操作。

4. 服务器端配置（汇川PLC）

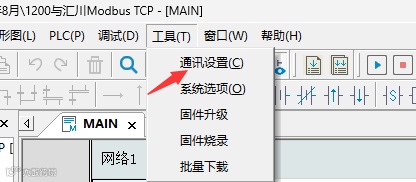

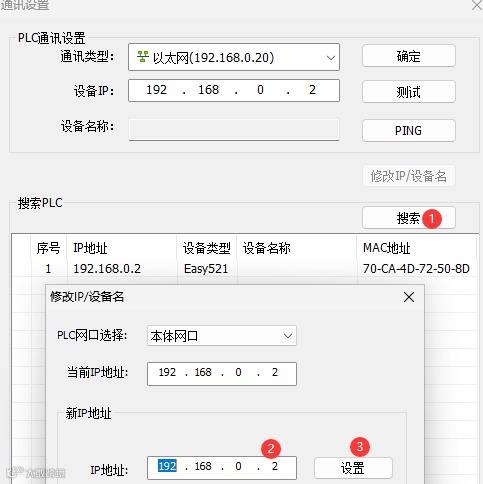

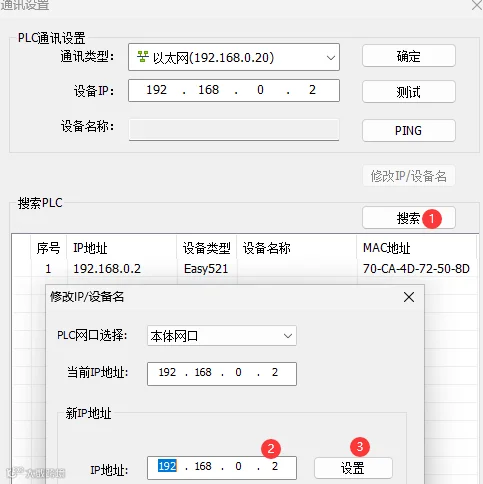

仅需设置汇川PLC的IP地址为192.168.0.2，无需额外编程，Modbus TCP服务默认启用。

三、通信测试与数据监控

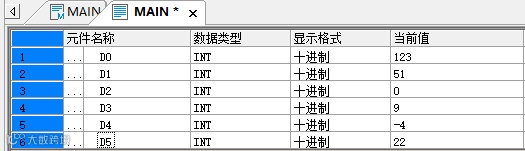

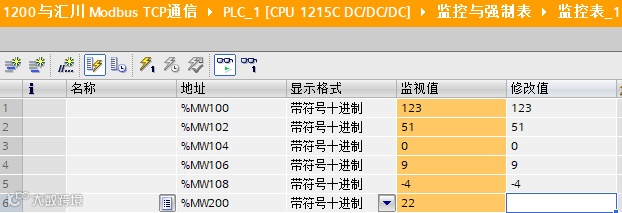

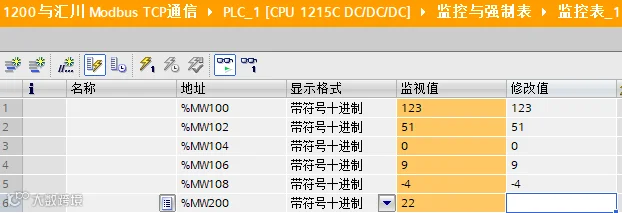

通过变量表或在线监控功能查看数据传输状态，验证写入与读取是否正常。
