《区域布线和覆盖区规划指南》技术白皮书▼
阐明区域布线优势，指出采用区域布线可对数据和语音网络、无线（Wi-Fi）设备的上行链路连接以及用于照明、安保和其它楼宇通信的各种传感器、控制面板、探测器进行整合。
详细说明：
●区域布线设计
主要包括从电信间（TR）中的楼层配线架布放到中间连接点的水平线缆。中间连接点通常位于安装在天花板空间、墙壁上或者架空地板下方的区域配线箱中。这类中间连接点的名称取决于其服务的末端连接设备的类型，还取决于当地适用的结构化布线标准。
为了方便起见，我们将该中间连接位置称为服务集合点（SCP），支持楼宇设备连接的插座称为服务插座（SO）。通常在SCP安装连接硬件来提供2到96个插座。随后，线缆从SCP中的插座延伸至楼宇设备、SO或电信插座（TO）。
●区域布线结构
区域布线是一种高度灵活的布线结构，非常适合对一个管理型网络中的语音、数据、无线和楼宇设备应用进行整合。
此外，用于提供语音/数据、无线和楼宇设备连接的插座可方便地集中在一个SCP内。区域布线解决方案支持对工作区和设备进行快速重组，并可简化新设备和应用的部署过程。
采用此类布线设计，转移、添加和变更（MAC）的成本更低，实施的速度更快，影响面也更小，这是因为采用区域布线后，所做改动仅限于SO/TO与SCP之间的线缆段，而不需要对水平布线进行整体改动。
此外，在部署区域布线设计时，还可选择工厂预端接并经过测试的集束线缆，不仅性能优于现场端接，更可缩短现场测试整改时间，加快实施速度。

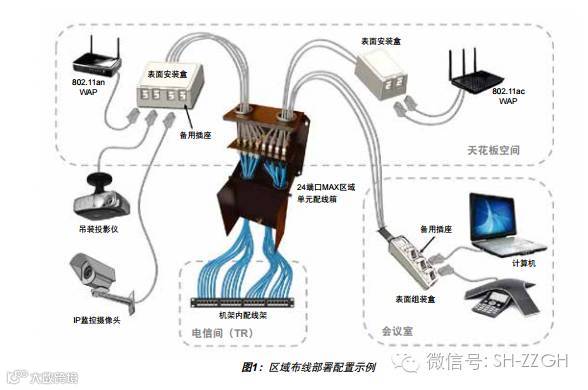

●图1所示为一套区域布线部署方案
其中，吊装在天花板上方的区域配线箱连接到SO，而SO负责提供到Wi-Fi接入点、IP监控设备以及电子显示设备的连接。相同的SCP可连接到工作区和公共区中用于电话、计算机和扩展坞的TO。
西蒙提供多种区域配线箱，支持最多96个插座，适用于天花板吊装、地板下以及壁挂式SCP应用。可用于提供SO和TO连接的产品包括3端口和6端口的Surface Pack™表面组装盒以及1、2、4和6端口表面安装盒。用于SO和TO连接的西蒙系列产品均在附录A中列出。西蒙是首家能够针对区域和覆盖区连接提供全系列Plenum阻燃等级连接系统和表面安装产品的公司。
●主要优势
提供可轻松访问的中间连接点。
由于区域配线箱能够安装在架空地板下、天花板上、墙壁上或模块化家具中，因此可方便地访问这些连接。将经过位置规划的区域配线箱部署安装在整个楼宇空间中，就能够形成一套用于数据、语音、楼宇设备和无线接入点的灵活、“前瞻性”的基础设施。
区域布线解决方案是智能化楼宇网络系统的理想之选，原因如下：
一、区域布线解决方案能够简化日常的MAC工作流程，并可降低成本；
二、采用区域布线解决方案后，可利用智能楼宇解决方案申请绿色积分；
三、可使用工厂预端接并经过测试的集束线缆解决方案来快速部署从TR到SCP以及从SCP到SO的连接。
白皮书中介绍的范围区和覆盖区方法可用作基础设施规划的指南。由于每个项目都是不同的，可能需要对其它设计因素加以考虑，以确保楼宇设备和电信设备都包含在适当的覆盖区中。
