三大存储区：控制寄存器，变量寄存器和Flash存储器

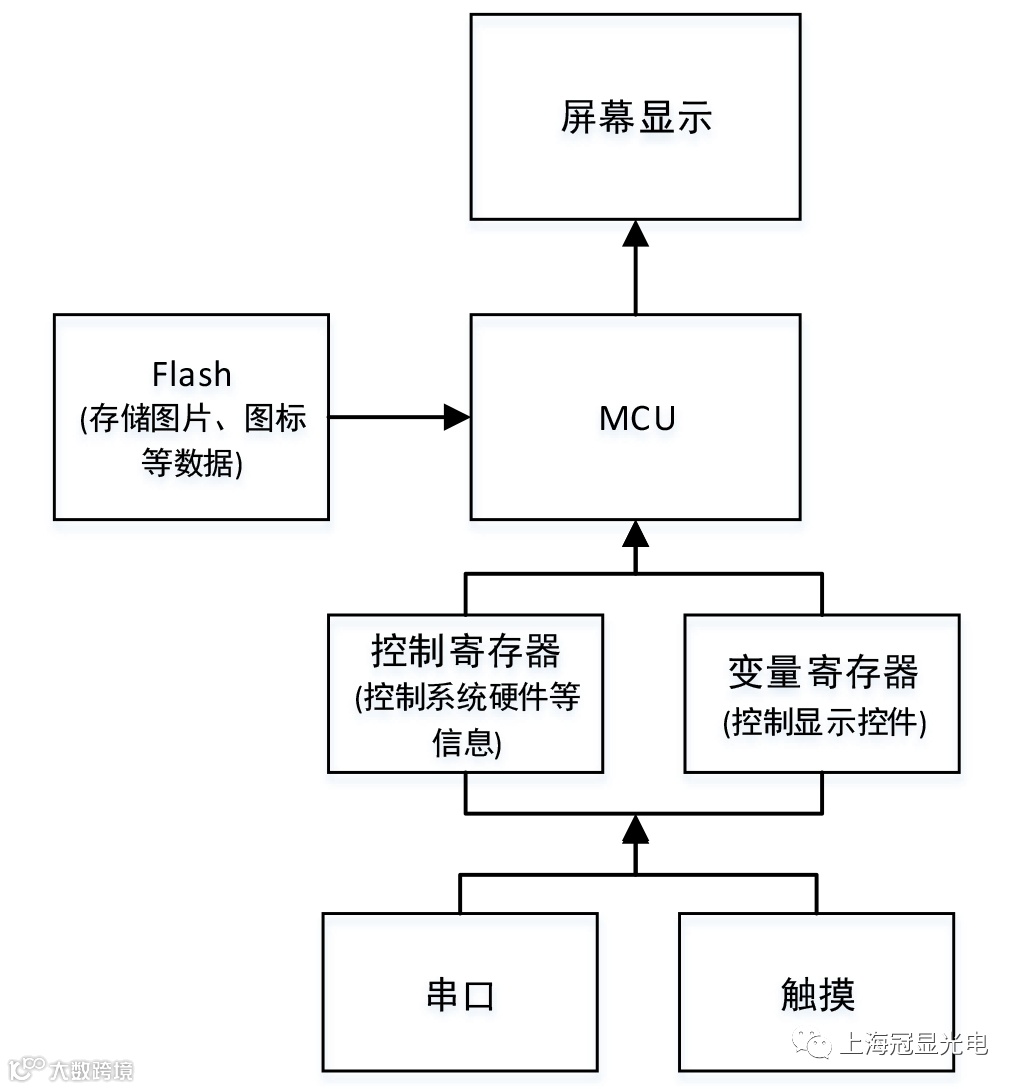

要理解三大存储区，首先了解TGUS串口屏控制结构：
TGUS串口屏由屏幕和后背板的控制电路组成，其中控制电路中的MCU(单片机)控制整个屏幕的显示和逻辑。设计TGUS串口屏，目的是便于客户设计人机交互产品时，缩短时间周期，降低开发学习难度。因此设计出控制寄存器、变量寄存器。通过串口或者触摸触摸屏的方式，修改寄存器中的数值，来达到显示和控制的目的，最后完成人机交互。
寄存器：

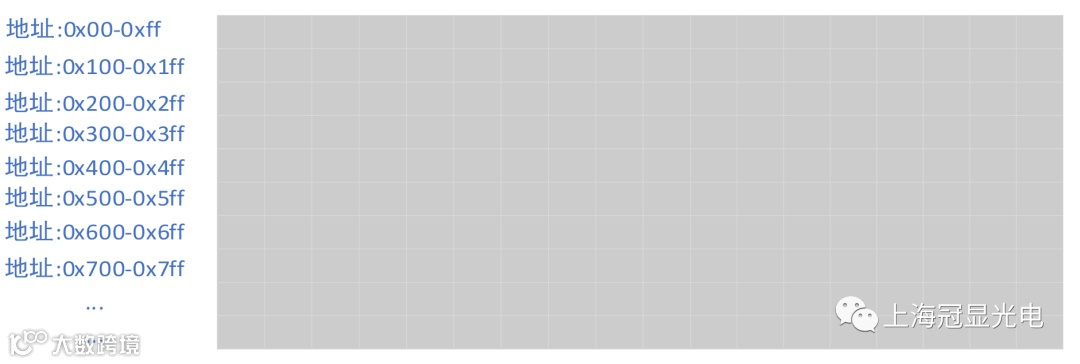

寄存器如同网格，每个网格可以存储一个字或者字节数据，那么每个网格中的数据，我们将它定义为一种功能，改变它的数值，及改变其功能。为了便于找到这个数据进行读写，将每个网格赋予不同的编号(地址)，这样就可以通过编号(地址)来进行读写。
控制寄存器：
功能：存储硬件和系统属性的相关信息，便于客户通过串口修改改变屏幕显示。例如，可以修改控制寄存器中地址0x01中的数据，可以调节屏幕点亮的亮度值，修改0x02寄存器中的值，可以更改触摸时同步蜂鸣器的鸣响时间。
地址范围：0x00-0xFF(字节地址),256个
数据：字节数据，范围为0-255

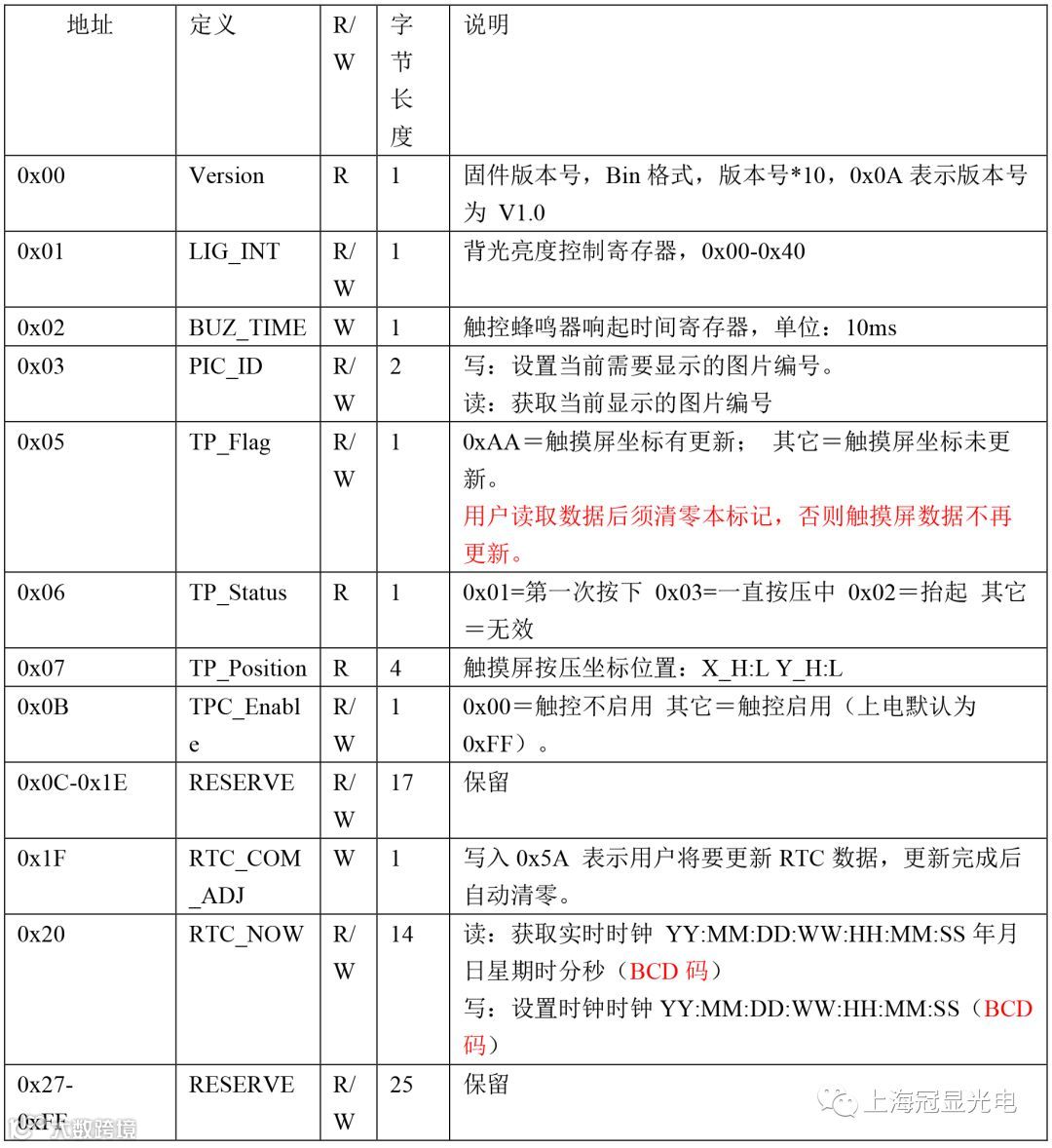

详细内容：

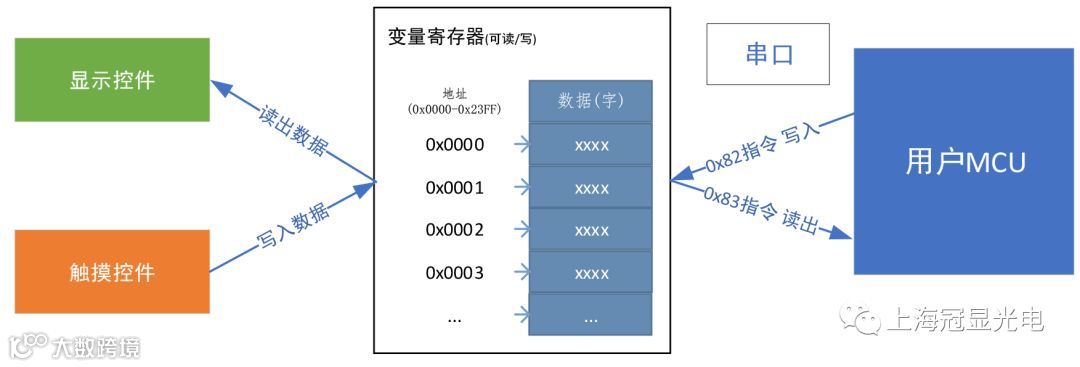

变量寄存器：
功能：用来存储控件数值属性，建立触摸控件、显示控件和串口的联系。通过修改变量数据改变屏幕控件显示内容。
地址范围：0x0000–0x6FFF(字地址)，一共28K个地址
数值：字数据，范围0-65535
TGUS 电脑软件提供变量存储空间，用户可以在TGUS上位机设计显示控件时进行自定义地址。修改地址中的数据有两种：1.触控控件、2.串口（0x82指令）。

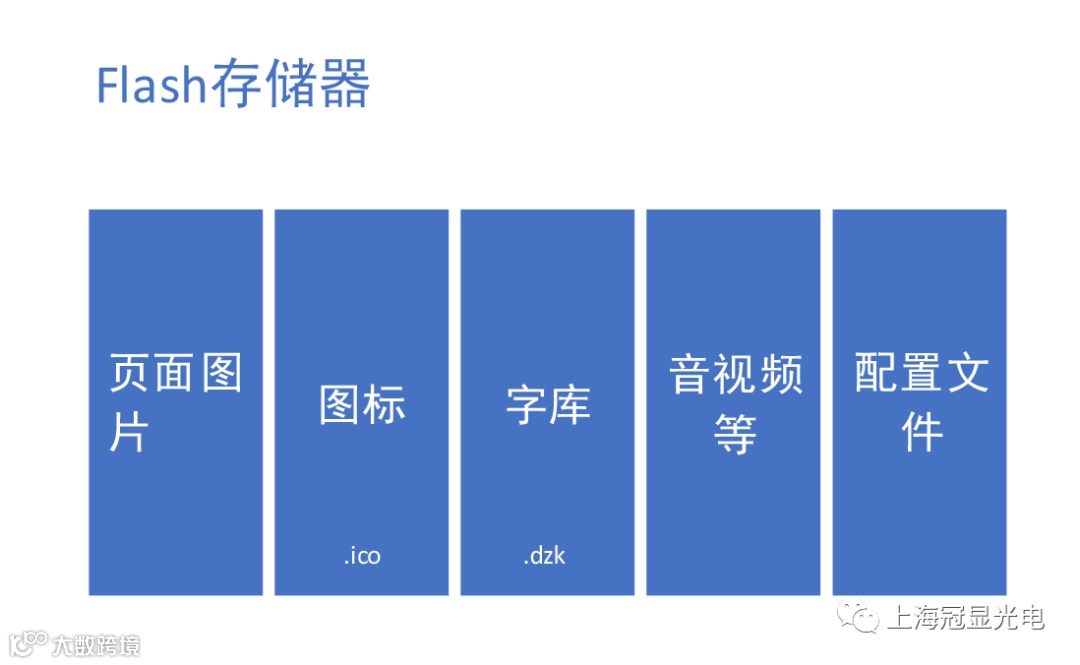

Flash存储器：
功能：用于存储图片、图标、字库和配置文件等。TGUS屏在上电时，会读取FLASH控制中的触控配置文件和显示配置文件，用于触控控件和显示控件的初始化，例如：显示控件的位置，大小，指向的变量存储空间的位置等信息。
空间大小：
U系列 128Mbyte，其中1024*600为256Mbyte
Y系列 2Mbyte /10Mbyte /128M byte三种
注：U系列只支持24位BMP图片存储，Y系列支持JPG、PNG图片。

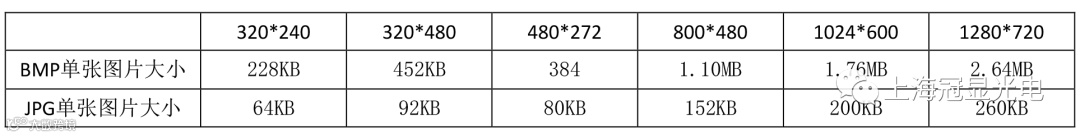

本次计算所使用的单张图片所占空间大小:
存储图片数量：
注：
1. U系列128MB中只有93MB用于存储图片，其它存储区用于存储图标、字库和配置文件等文件数据。
2. JPG、PNG图片存储大小不仅仅与分辨率大小有关，也与图片色彩丰富度、优化大小有关，以上只是估值大小，实际存储要根据实际使用图片计算。
3. Y系列计算只是估值，只作为参考。Y系列产品添加了文件系统，存储空间每个部分都可以存储图片、视频、图标、字库和配置文件等，以下数值是以整个存储空间全部用于存储图片计算得出。
