【干货】初识电子配线架

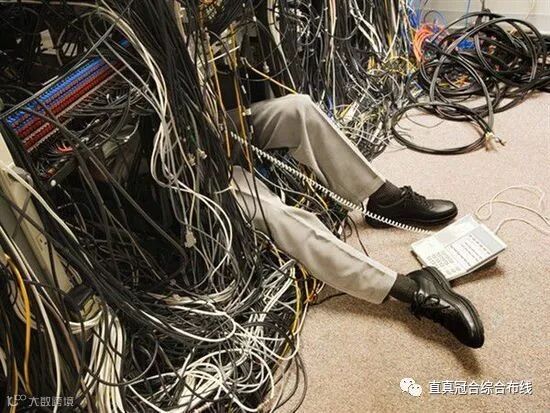

传统布线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。随着布线建设的规模化，对于布线规范化管理的要求越来越高，传统的布线管理已经不能满足现代布线建设的要求。同时，随着网络安全问题的日益严峻，将其列入布线管理的呼声也越来越高。智能布线系统就是在这样的背景下诞生的，它的特点是：

• 实时性：避免管理的时间延迟

• 逻辑性：避免管理的低效率

• 集中性：避免人力资源的过多投入

• 安全性：侦测非法设备的侵入

电子配线架系统就是一种将传统布线系统与智能管理联系在一起的系统。通过智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。

电子配线架按照其原理可分为端口探测型配线架和链路探测型配线架；按布线结构可以分为单配线架方式(Inter Connection)和双配线架方式(Cross Connection)；按跳线种类可分为普通跳线和9针跳线；按配线架生产工艺可分为原产型和后贴传感器条型。

这是最关键的一点，是整个电子配线架的灵魂。如果一个所谓电子配线架不能实时地探测到每一根跳线的两端是连接在哪两个端口上，这个系统就失去了管理配线架的意义。有了这个功能，就可以派生出许多其他非常实用的功能，如LED灯引导跳线操作等等。

这里强调的是生成数据库，而且要实时生成，即使系统断电，数据库数据全部丢失，一旦恢复供电，系统可以马上重新扫描每一端口的链接关系并即刻生成新的数据库。

一旦有人进行跳线操作，无论是断开还是连接，系统都应该马上探测到并立即根据刚刚探测到的链接关系更新数据库。

有了这三个最基本的功能，电子配线架就可以派生出许许多多非常有用的功能，例如LED引导跳线功能、跳线操作纠错功能等。下面简单解释一下他们的工作原理。

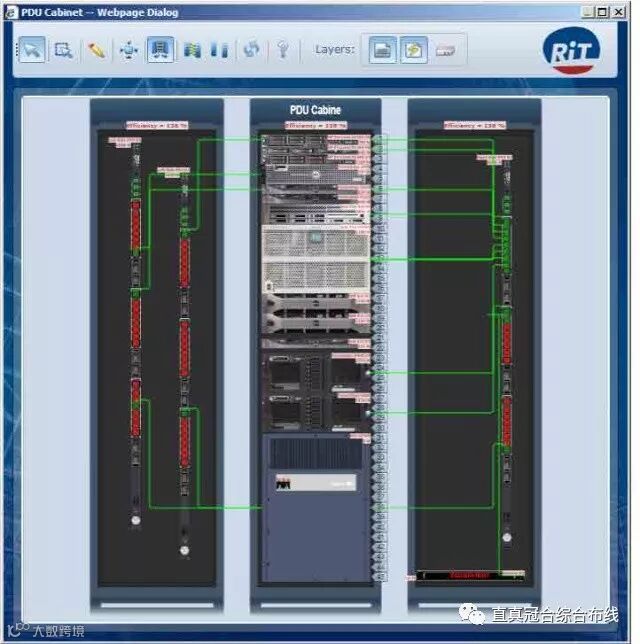

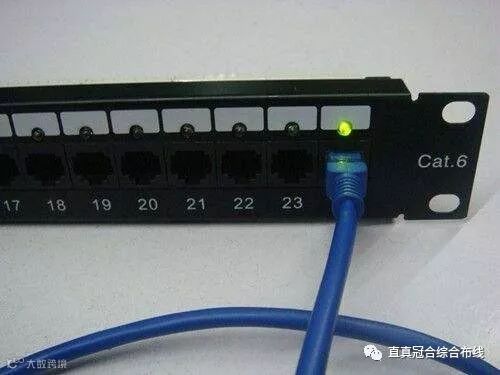

LED引导跳线就是电子配线架用LED灯的指示引导网管人员完成跳线操作的一种功能。网管人员首先要在数据库里调出要跳接的端口信息，根据这些信息，网管人员可以向两个需要连接或断开的端口发出指令，让这两个端口上的LED指示灯开始闪烁或持续点亮，然后到配线架前按照LED灯的指示进行跳线操作。

当网管人员做这些操作时电子配线架系统在不停地探测所有的端口，每当配线架之间的跳线链接关系发生变化时，电子配线架系统就会与刚才保存的指令相比对，如果链接关系与指令要求相同，说明网管人员的操作正确。如果新的链接关系和指令不一样，电子配线架系统就会通过LED灯指示网管人员纠正刚才的操作，直至新的链接关系符合指令的要求。

电子配线架的使用大大减少了工作人员的工作压力，网络的连通性进行最大程度的控制，简化网络的规划和运行，方便维护和管理，也最大化利用了整个物理层基础设施，从而增加企业的投资回报率(RIO)。
