前海交易广场是前海控股落实产业发展使命，促进金融及要素交易类产业集聚发展的重要物理平台，占地7.9万平米，总建面60万平米，地铁一号线穿过项目下方，工程实施面临建设体量大、专业交叉多、地下结构复杂及安全质量风险突出等问题。为高品质推动工程建设，项目引入BIM技术解决当前施工面临的安全、质量及技术难题，取得良好成效。

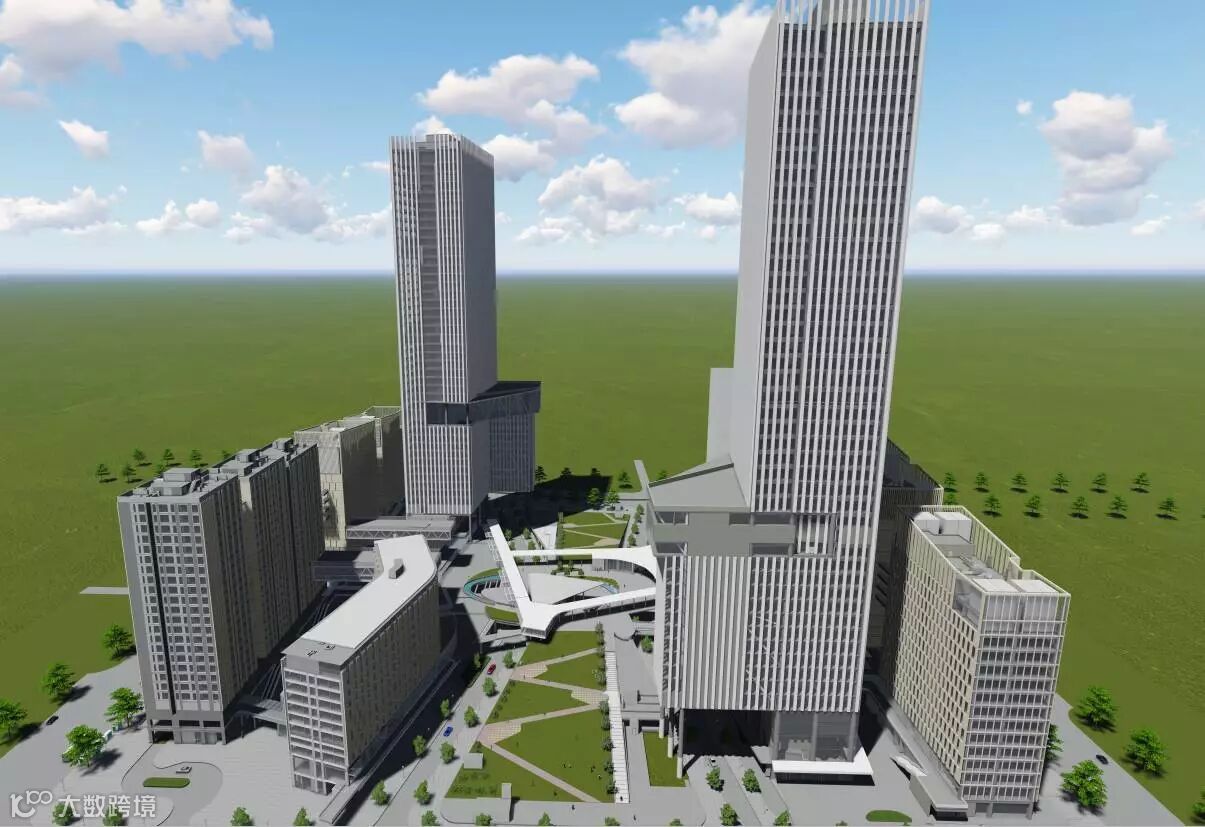

▲交易广场项目整体
交易广场场地作业面广、环境复杂、危险源多，传统的安全管理手段难以全面覆盖每个施工细节。搭建项目虚拟场布环境，全方位、多角度展示临边洞口防护、夜间施工照明等可能存在安全隐患的区域，建立现场安全隐患数据库，将问题可视化，快速识别危险源，及时采取纠正措施，有效预防可能发生的各类安全隐患。
▲危险源识别模拟
在公司开展“质量月”系列活动期间，结合工程实际情况，交易广场项目部梳理出地下室防水施工、钢筋安装、模板支架搭设、桩基施工等易发生质量通病的工艺工序，结合BIM技术建立质量通病应对方案，在交易广场地下室衡重台施工交底的过程中，采用交底视频、三维全景图片展示等形式，生动形象地展示了以上工序工艺的技术要领，提前预判可能发生质量通病的情况，提升质量管理水平，确保工程品质。

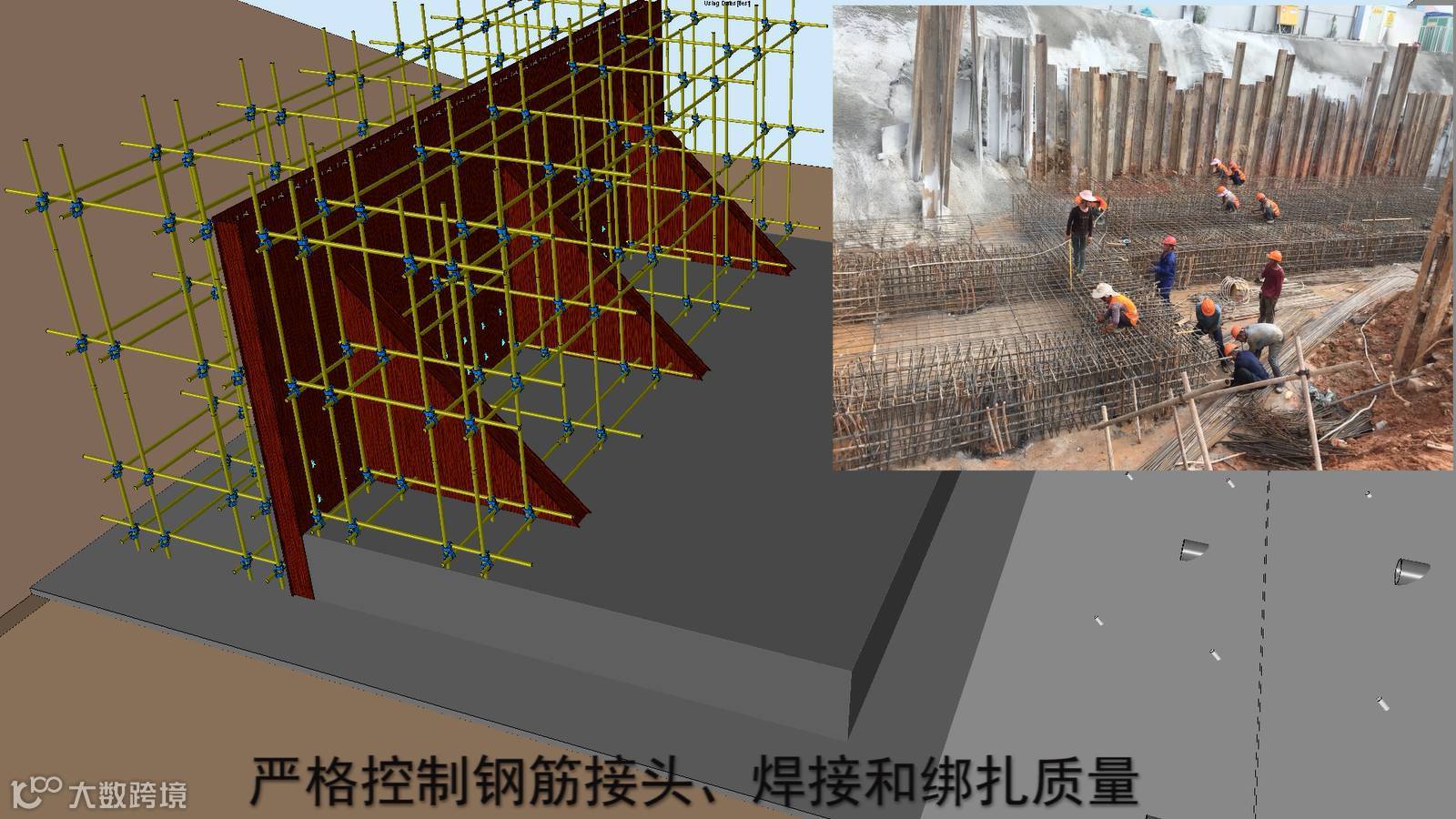

▲衡重台施工技术交底
交易广场项目因用地条件制约，内控计划多次调整，为实现进度计划精细化与动态化管理，项目运用BIM技术实时展现项目计划进度与实际进度，以三维可视化手段监控工程进展情况，对施工进度提前或者延误的地方进行对比，在各个阶段进行施工模拟纠偏，做到及时预警，确保计划可控。

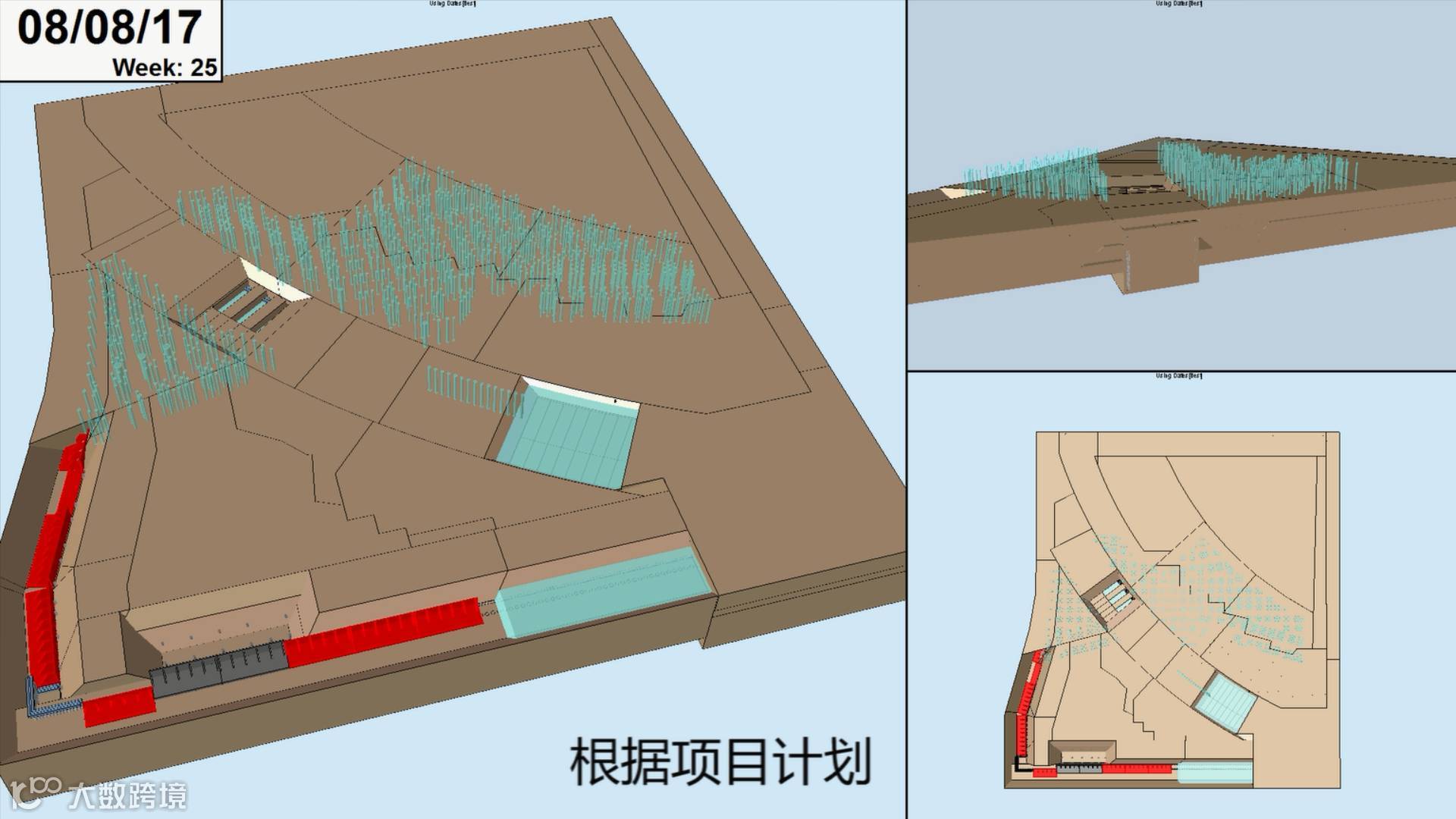

▲桩基计划进度模拟
▲桩基施工实际进度
交易广场项目土体开挖施工涉及盖挖逆作区和顺作区，周边及区域之间环境复杂，为制定最佳优化的土体开挖方案，项目利用BIM三维设计模型对比展示施工方案，由技术人员经过比选，综合优化施工过程，最终确定采用土体同时开挖的最优方案，最大限度地保证南、北两区对称开挖，提高了建设标准和品质。

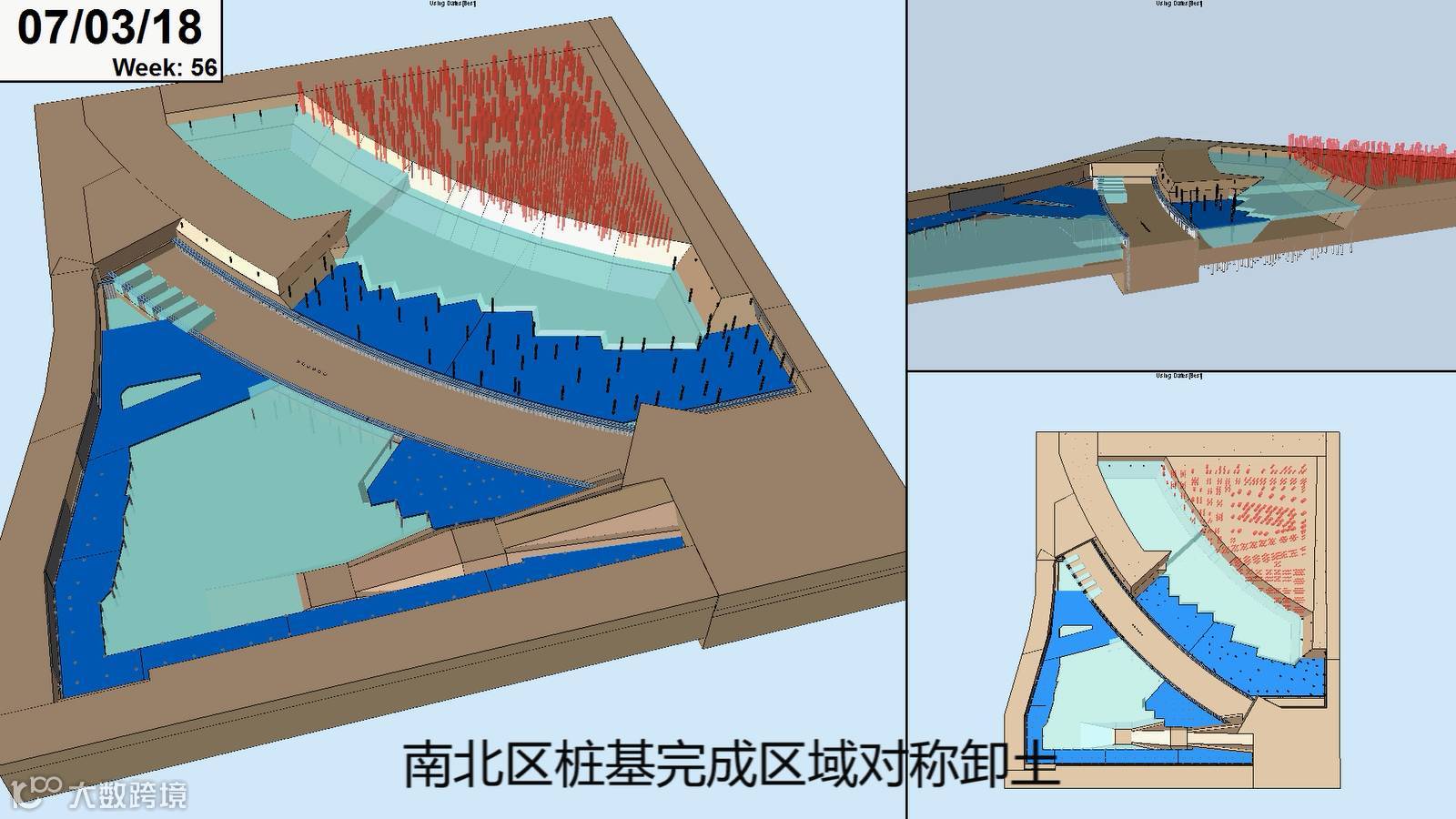

▲对称开挖方案模拟
素材由置业开发事业部 李攀 廖凯提供
