前海区域内的城市桥梁不仅要满足交通出行的需要，更要满足整体景观环境的协调。在面临前海地质条件复杂、地铁保护难度大、协调难度大、建设工期紧、品质要求高的前提下，前海控股提前筹划，精心组织，顺利实施了月亮湾立交-桂庙路主线跨线桥、梦海前湾河桥、听海前海桥等城市桥梁建设，开始了跨街公园过街天桥和桂湾公园步行景观桥的建设工作，实现了一定的技术积累。

上期我们分享了前海月亮湾跨线桥钢箱梁架设的背后故事（点击阅读原文），今天继续带大家了解月亮湾立交-桂庙路主线跨线桥上这道美丽的隔音屏背后有何门道。

隔音屏，又称声屏障，是一种降噪工具，其运用原理是通过传播途径减少噪音的产生。声音在传输过程中，遇到遮挡物，会影响声波的传递。而隔音屏，除了阻挡，它内部有吸音材料，可吸收很多声波。目前，隔音屏的形式多种多样，其中百叶吸声板、玻璃钢吸声板和金属穿孔吸音板等应用得最为广泛。月亮湾立交-桂庙路主线跨线桥隔音屏工程隔音屏主要采用亚克力板，在国内如此大面积、大板块运用于道路隔音屏项目尚属首次。

今天我们以月亮湾立交桂庙路主线跨线桥隔音屏安装为例，介绍大跨度曲面异形亚克力板的制作及安装技术，从亚克力板工厂化制作，以满足曲面异形板面的要求，到施工现场板单元安装过程，解决在大跨度条件下异形曲面亚克力板的定位及安装的技术难题，总结出异形曲面亚克力板在制作及安装过程中的关键技术要点，对类似项目提供参考。

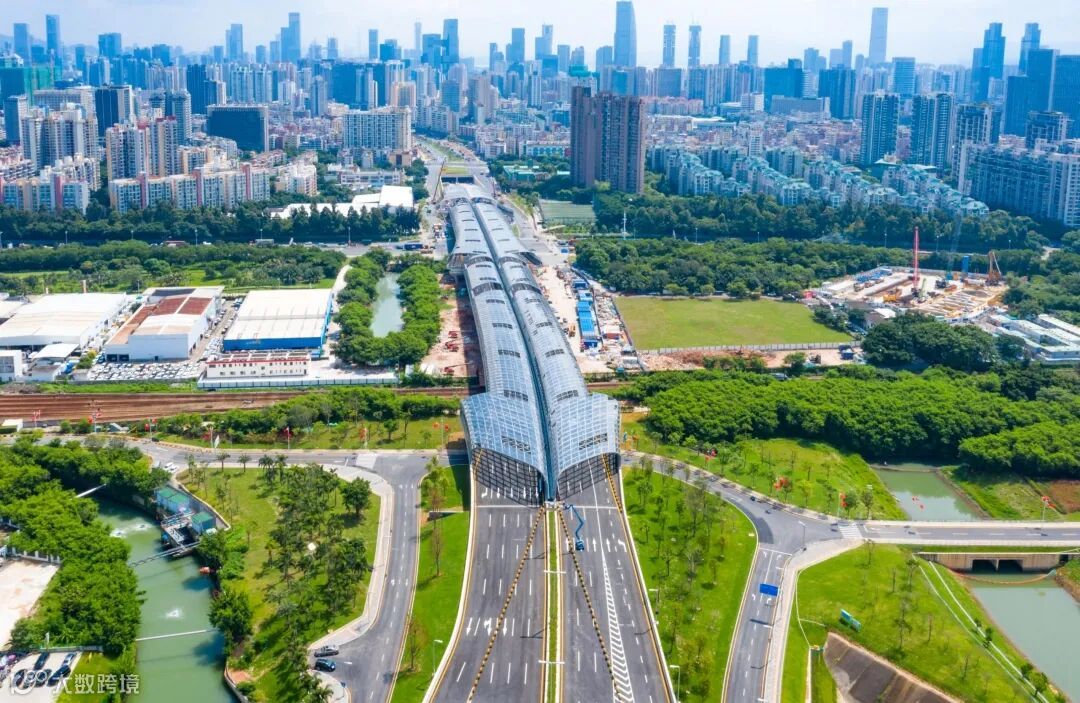

月亮湾立交-桂庙路主线跨线桥工程全长770m，其中桥梁长519.3m，由东向西连续上跨月亮湾大道、平南铁路、怡海大道、桂庙渠，两侧与桂庙路快速化改造一期工程接顺。隔音屏工程全长630m，采用全封闭形式，主要包括45°钢圆管主骨架、钢管次骨架及辅助结构、透光板、吸声板等。

项目的建筑设计整体造型为曲面筒体，结构设计风格独特，外观造型新颖，体现出现代美学特点。结构体系介于框架与单层网壳之间，主骨架采用扭曲感设计，结构采用45度斜向布置主拱架加纵向次梁组成。

本项目亚克力板结构形式为空间曲面结构，总共约4600块亚克力板，面积约27000㎡。其中最大单块板平面尺寸3.7×2.5m、约9㎡，重量为215Kg。本项目选用的亚克力板全部为45度不规则四边形，尺寸大小均不相同，弯弧半径从2m到35m渐变。

根据隔音屏的结构特点，隔音屏钢结构顶面亚克力板的施工顺序为：铝合金底座安装→亚克力板安装→铝合金压条安装→铝合金装饰盖安装→打密封胶。

亚克力板加工工艺流程：备料→制作浇筑模具、热弯模具、台车→浇筑亚克力板→裁切尺寸→平板烘烤热弯→冷却定型→打包。

（1）备料

将亚克力原材料清洗、干燥、粉碎，然后在搅拌下用甲基丙烯酸甲酯溶解亚克力原材料得到液态亚克力，并装置在输出容器中。

（2）浇筑模具制作

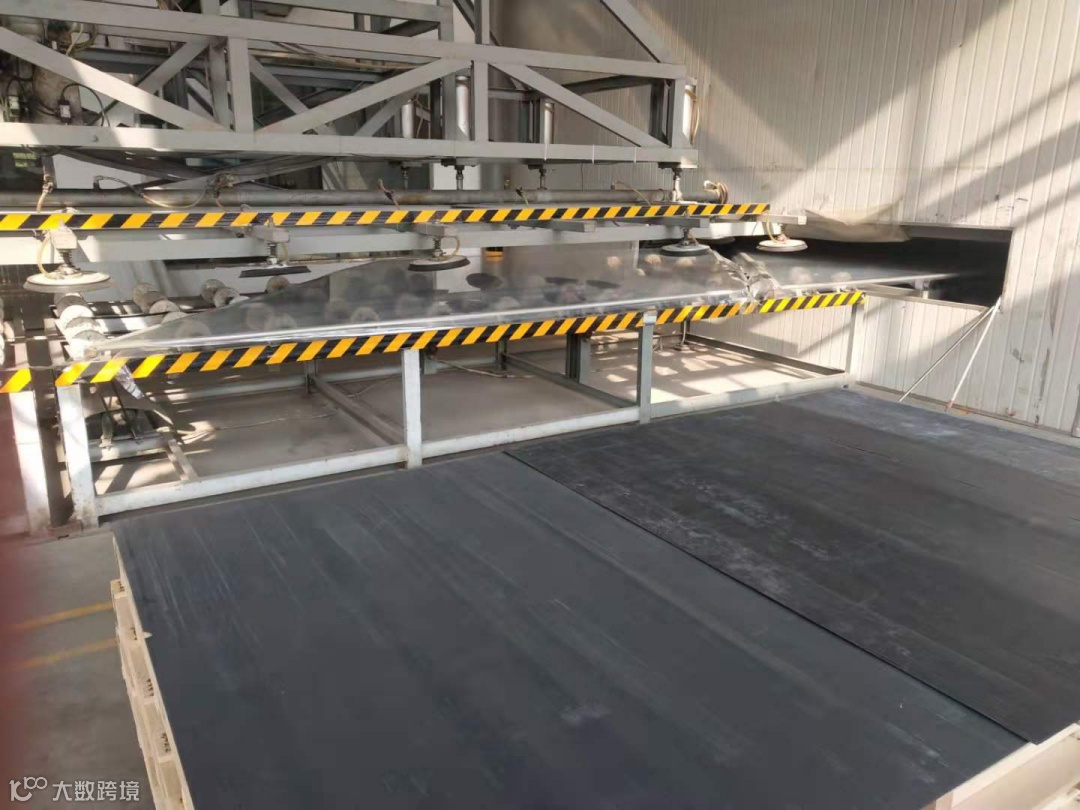

将两块玻璃板用C 型夹夹住三条边，中间镂空，留有开口，后将模具平放在放置架上。压克力板通过真空定位、吸压成型。

（3）浇筑

将模具放置在模具架并使模具开口向上，将液态亚克力灌装到模具内，将模具开口密封。

（4）热水池成型

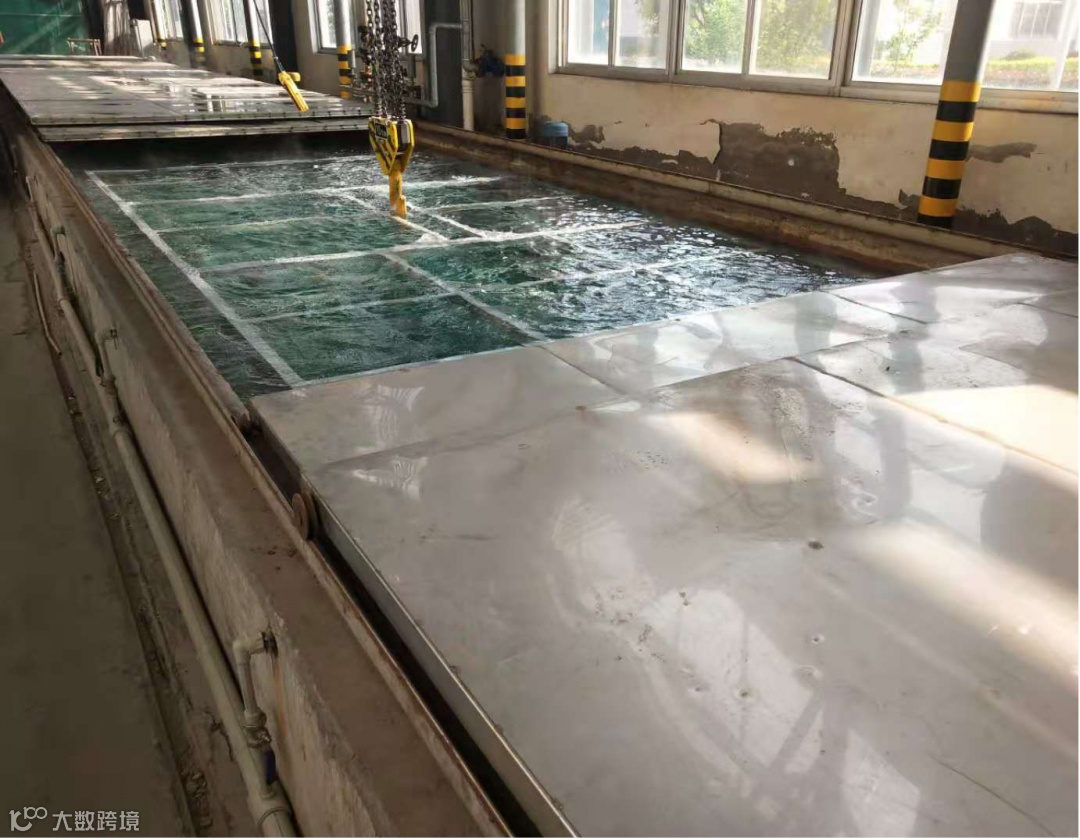

将模具放置架连同模具一起浸没在加热成型池内，直至液态亚克力硬化成型，将模具放置架先吊装入低温水池中浸泡2小时，再将模具放置架从低温水池中吊出放入高温水池中浸泡2小时。

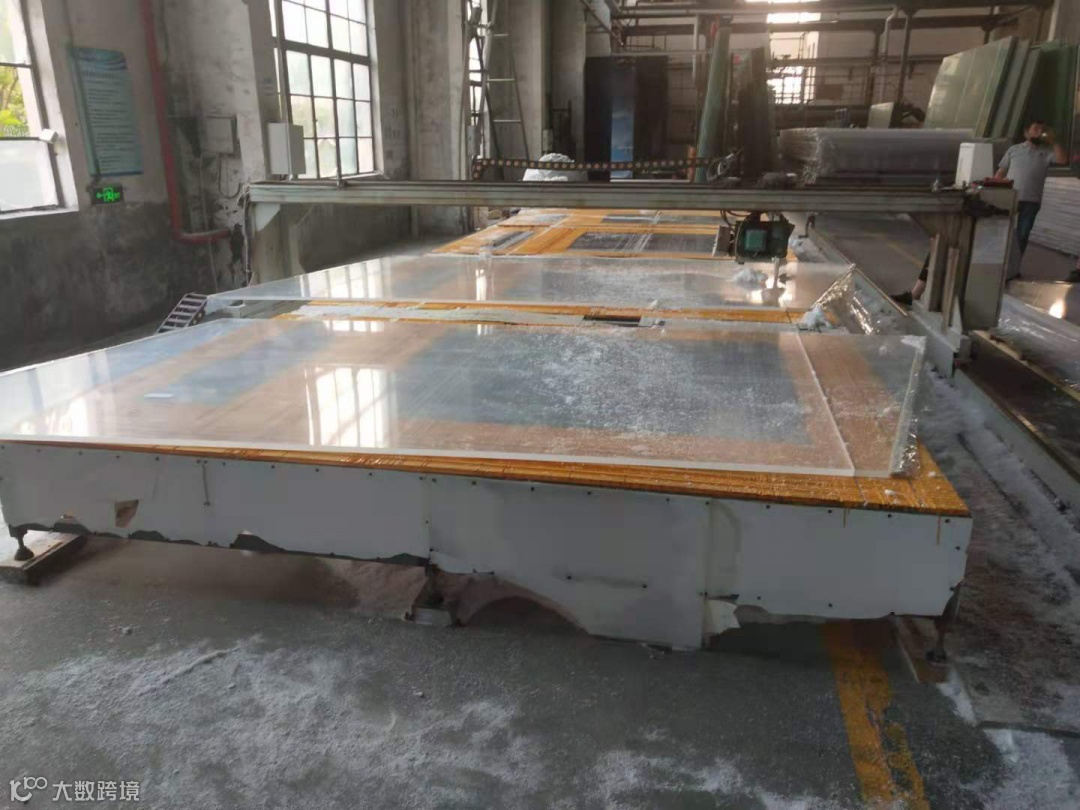

（5）切割

使用激光束对板材进行切割，将激光束照射到亚克力板材表面，然后激光释放出能量来使亚克力融化。使用激光切割可以切割加工各种非常复杂的形状和图案。

（6）抛光

亚克力抛光可使用传统的布轮抛光也可以使用钻石抛光、火抛光。钻石抛光后，再使用火抛光消除边角的毛刺，使亚克力制品变的光滑，最后用布轮抛光，在布轮上打蜡后就能抛光出高达92%以上透明度的亚克力制品出来。

（7）热弯

将多块亚克力板材放在一套热弯机及定型模上进行热弯定型，热弯角度可以根据设计图纸来控制。

（1）测量放线

因本项目工期紧张，亚克力板模具制作、热弯成型周期较长，无法待钢结构全部安装完成后再现场量取，只能二者同步进行。为了确保定位精准，测量人员进场后及时复核钢结构安装尺寸，确保偏差在允许范围内。

利用辅助轴线，依据纵向龙骨布置图，定位出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面。

（2）铝合金底座安装

铝合金底座与通长固定片连接采用自攻螺丝固定，两者之间放置隔离垫片，采用自攻螺丝固定。

（3）单元板块吊装

①单元板块加工及运输

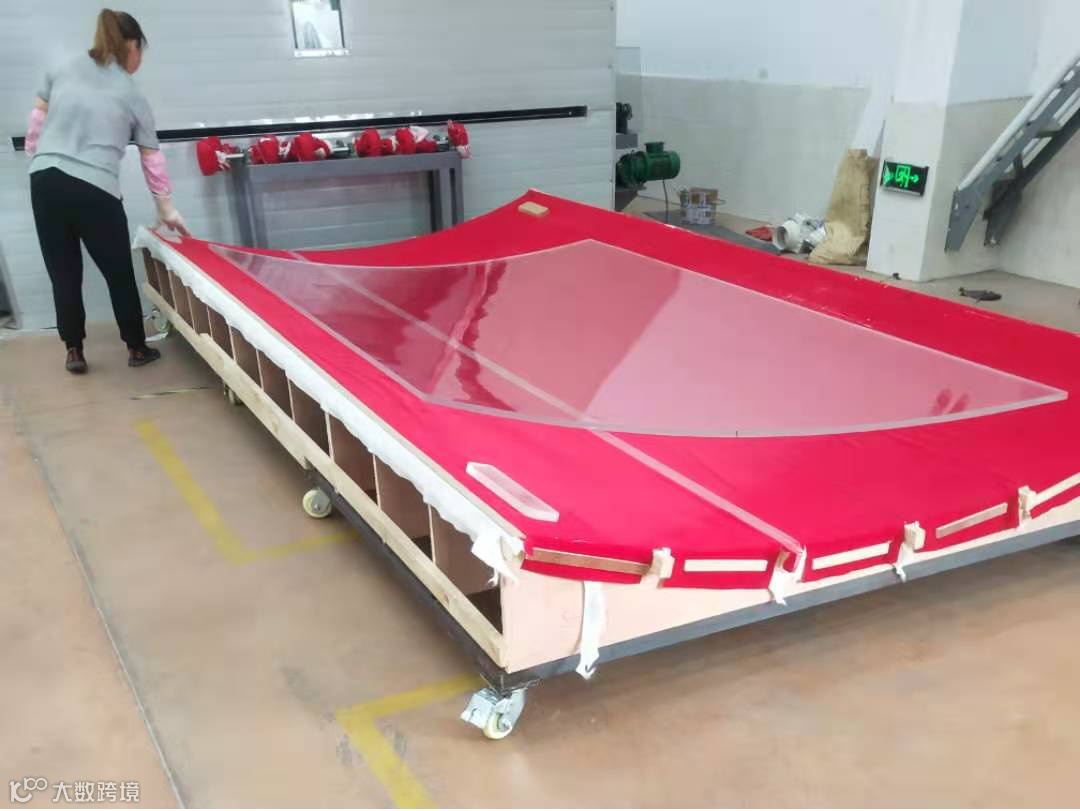

亚克力板的加工生产全部采用工厂标准化制作，在工厂完成，最终检验合格后，单元板按照分区放置在专用的材料叠架，转运至施工现场。

②单元板块吊装

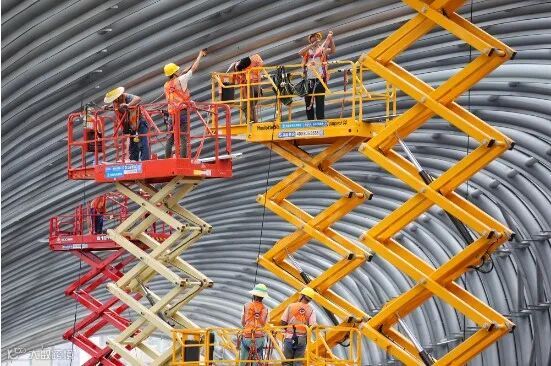

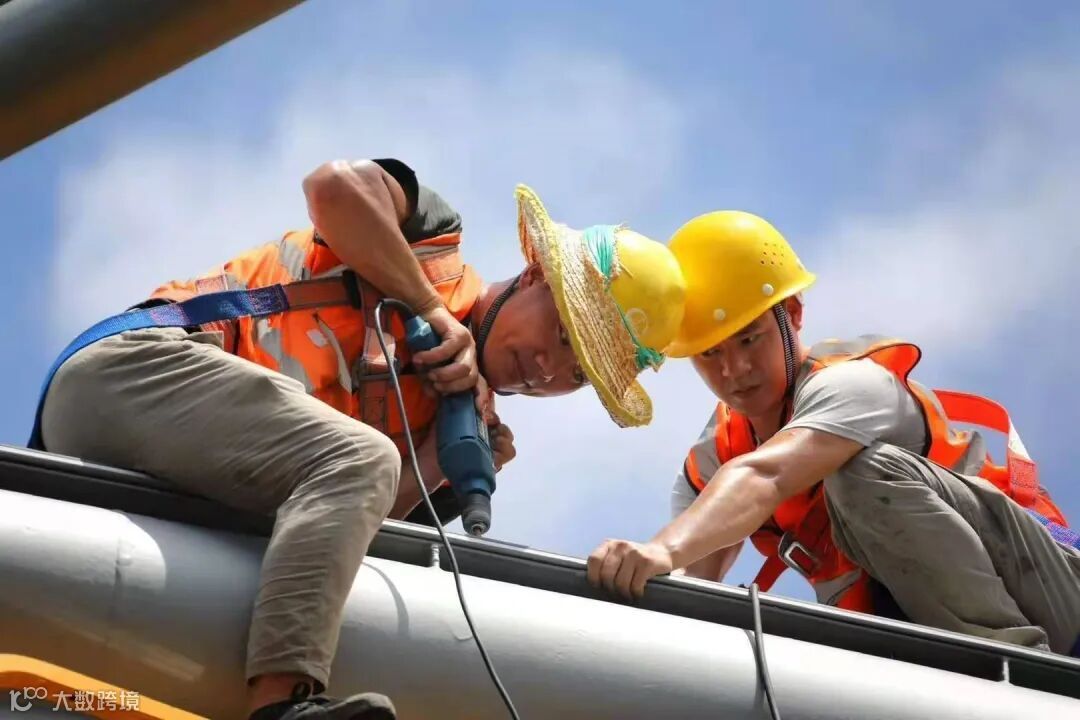

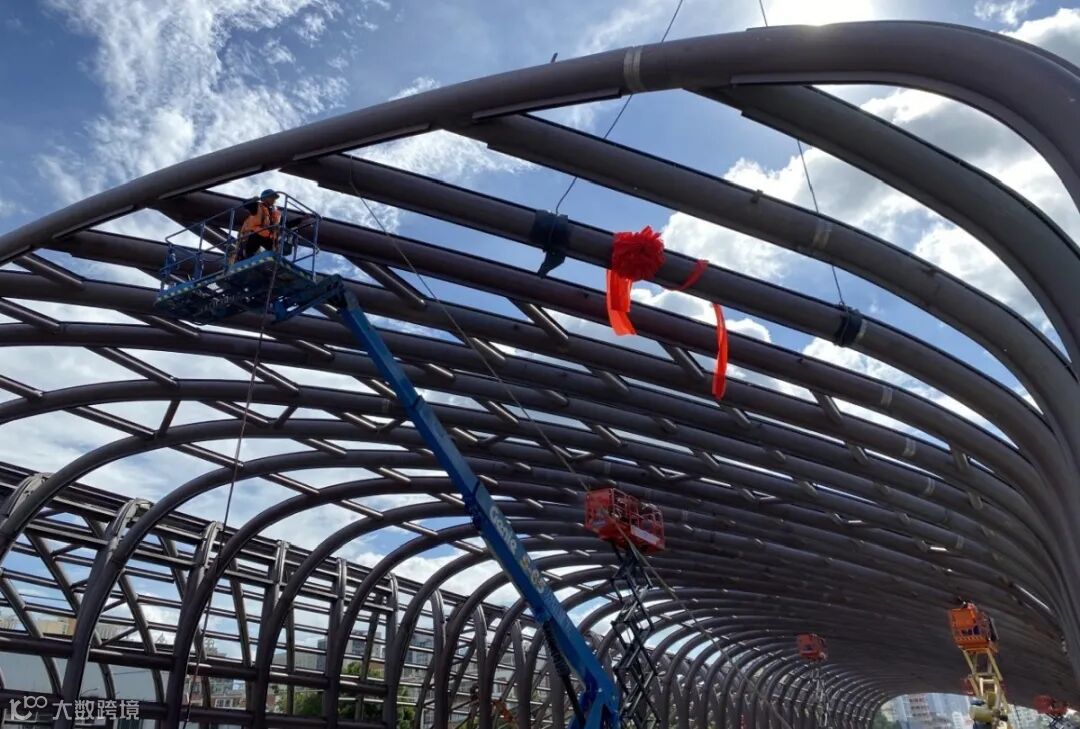

亚克力板采用汽车吊吊装。吊车位于桥面南北两侧，现场工人提前将所用亚克力板按编号顺序摆放好，用0.4t电动吸盘固定板块进行吊装，两侧或者两对角用绑带辅助固定做二次防护，桥面上安排两组曲臂车四名工人，两车左右辅助调整将板块放置预定位置，板块自上而下安装。

板块安装到位时，及时调整板块位置，调整完成后立即安装铝合金压板，其与底座采用不锈钢螺栓连接，固定完成之后再解开电动吸盘。

（4）耐候胶的嵌缝、封边

当装饰扣盖安装完成之后，应进行密封处理。打密封耐候胶时应充分清洁板材间隙，不应有水、油渍、灰尘等杂物，充分清洁粘结面，加以干燥。

为调整缝的深度，避免三边粘胶，缝内应满填聚氯乙稀发泡材料。胶体表面应平整、光滑，亚克力板面清洁无污物。封边应牢固美观、不渗水。

大跨度曲面异形亚克力板制作与安装技术通过在月亮湾立交-桂庙路主线跨线桥工程项目的应用，增强了前海控股项目管理人员的质量意识，并提高了技术水平，工程质量效果显著，有效减少道路交通噪音的传播，整体美观、新颖，达到了预期目标。同时也为后续类似工程的质量、技术管理提供了参考和借鉴。
