9月4日凌晨3点
随着主缆索股线形完成精确测量
及索股调整到位
由中建桥梁实施的

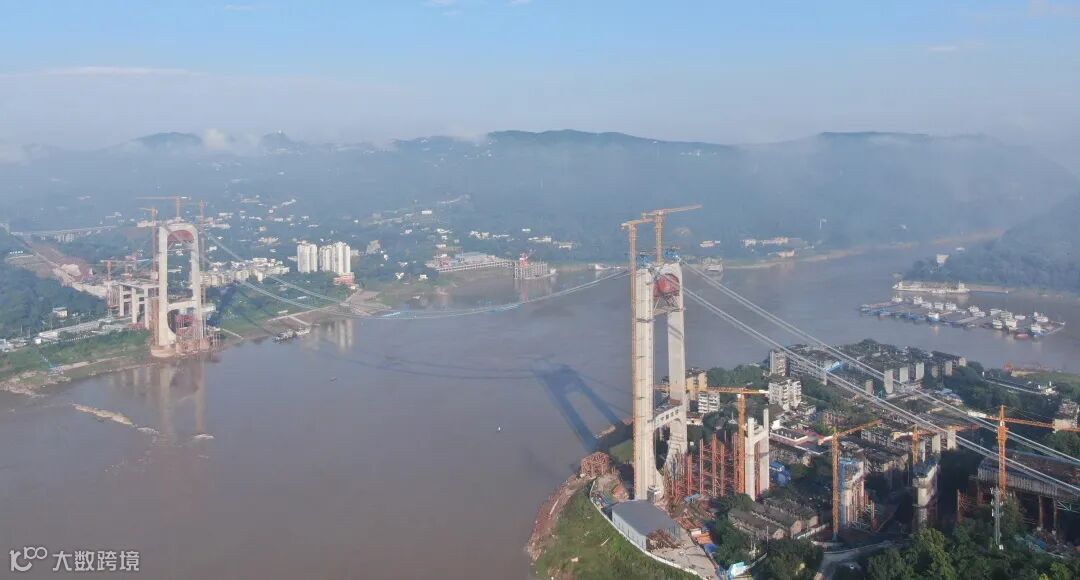

国内最大跨度公轨两用悬索桥
重庆郭家沱长江大桥
主缆索股架设顺利完成
标志着大桥顺利转入
紧缆、索夹吊索安装和钢桁梁吊装阶段

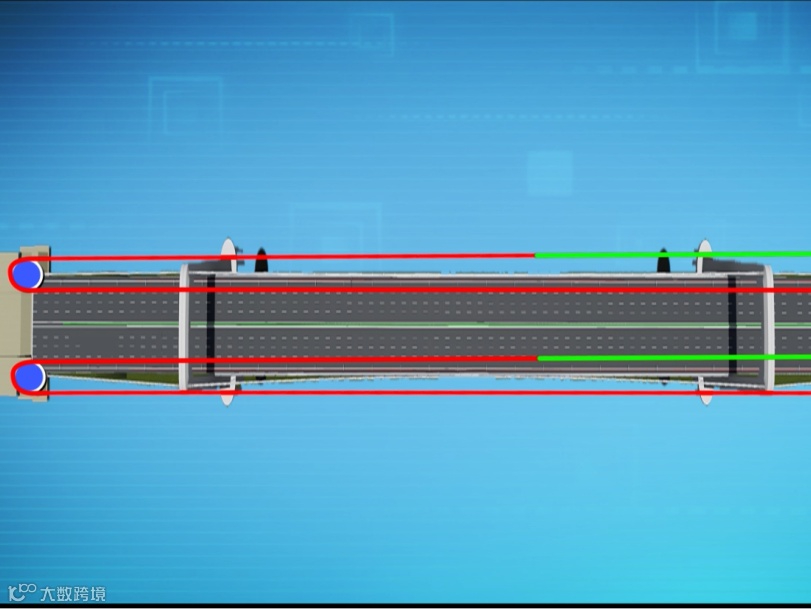

主缆架设视频
BIM+智慧工地——高标准完成主缆架设
本是天堑难以渡，却因此桥跨海通

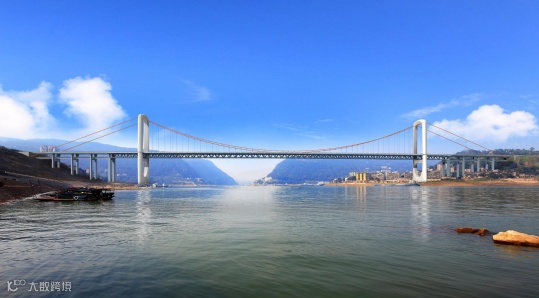

郭家沱长江大桥以“门楹纳水”为设计主题
将水元素融入传统门式桥塔
寓意以民为水、以民为本
进而促进两岸经济发展
打开幸福之门

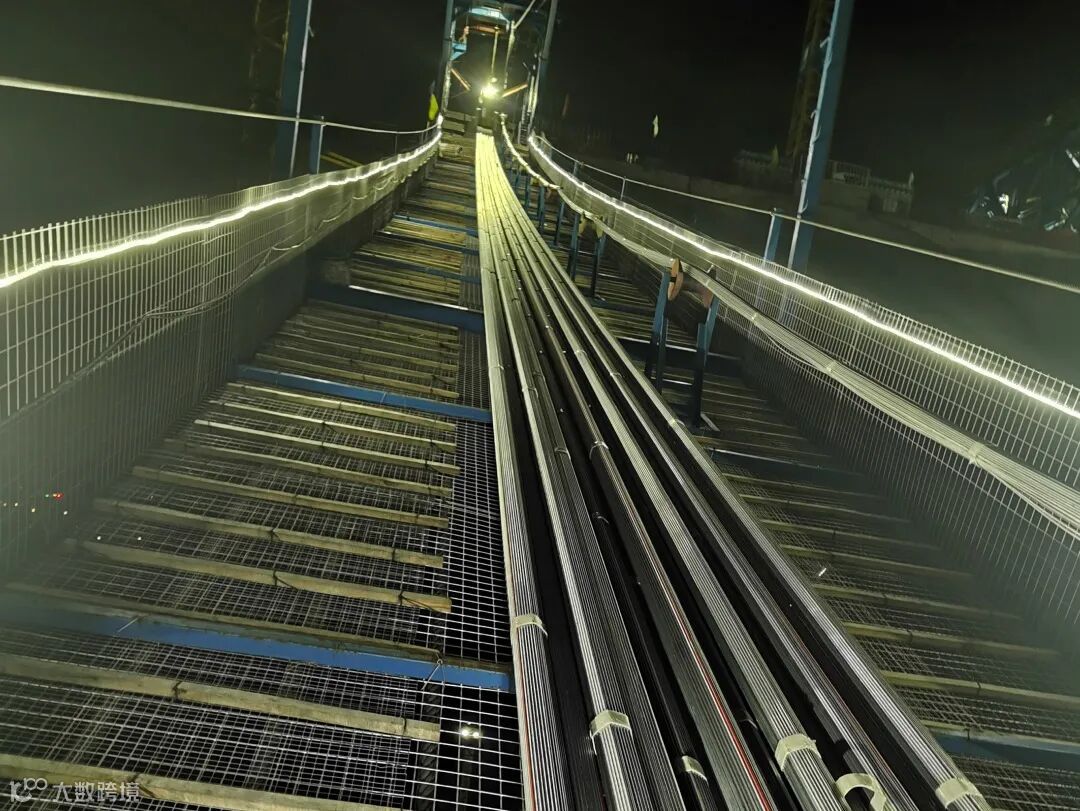

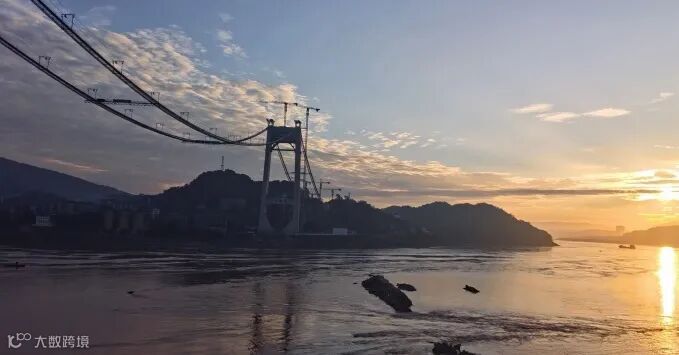

主缆作为悬索桥的生命线
在索股架设过程中
容易出现断带、散丝、鼓丝
扭转等问题
加上大桥桥位处于开阔水面、大风频繁
对缆索系统施工要求精度高
测量控制难度大
主缆线形受热胀冷缩影响较大
主缆架设的质量控制
是本工程的重点
关系到主缆受力均匀以及耐久性

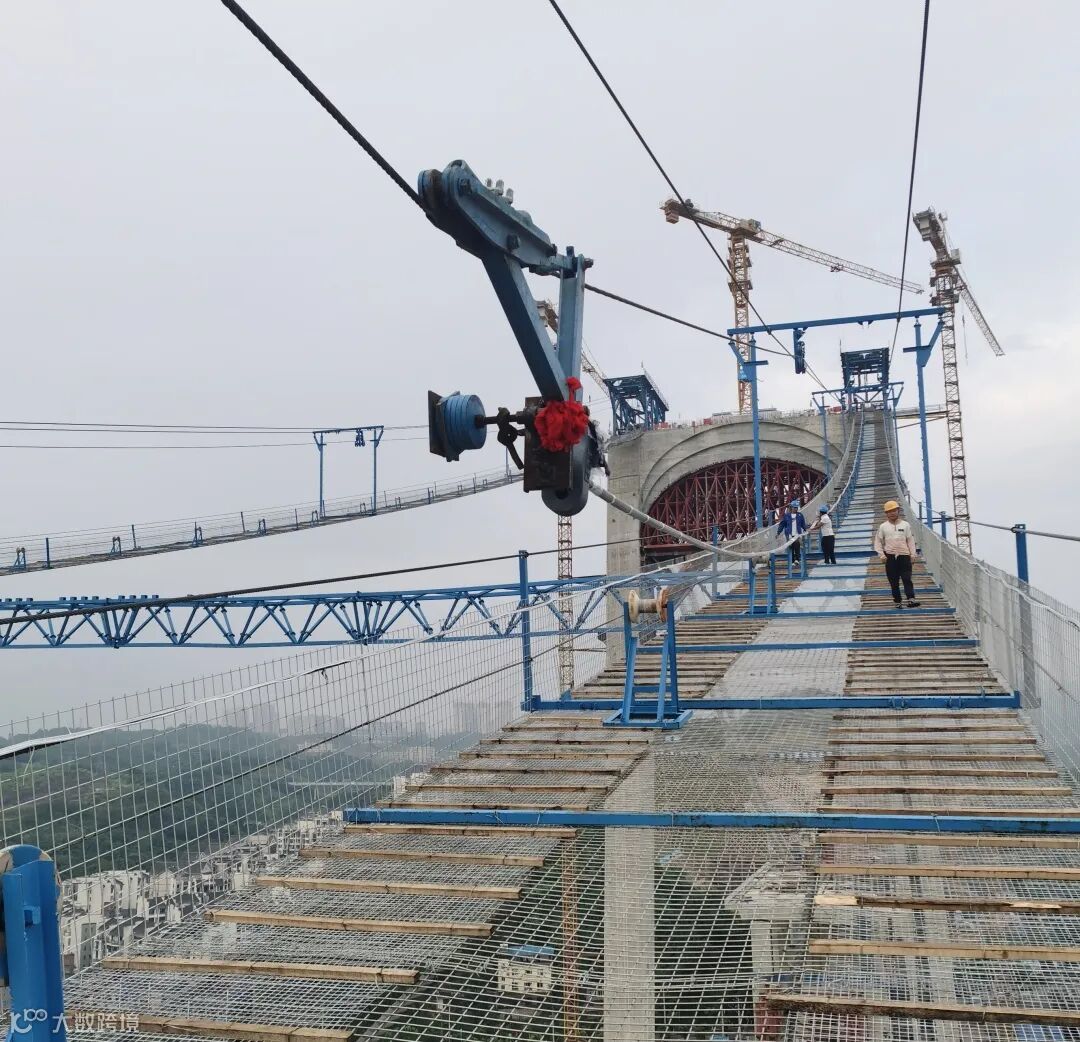

加之猫道、主缆和加劲梁的线形
索夹和吊杆的安装和张拉
索鞍的顶推、索塔的偏位变形等方面的影响
对施工过程技术要求高、施工难度大
项目以“BIM+智慧工地”为驱动

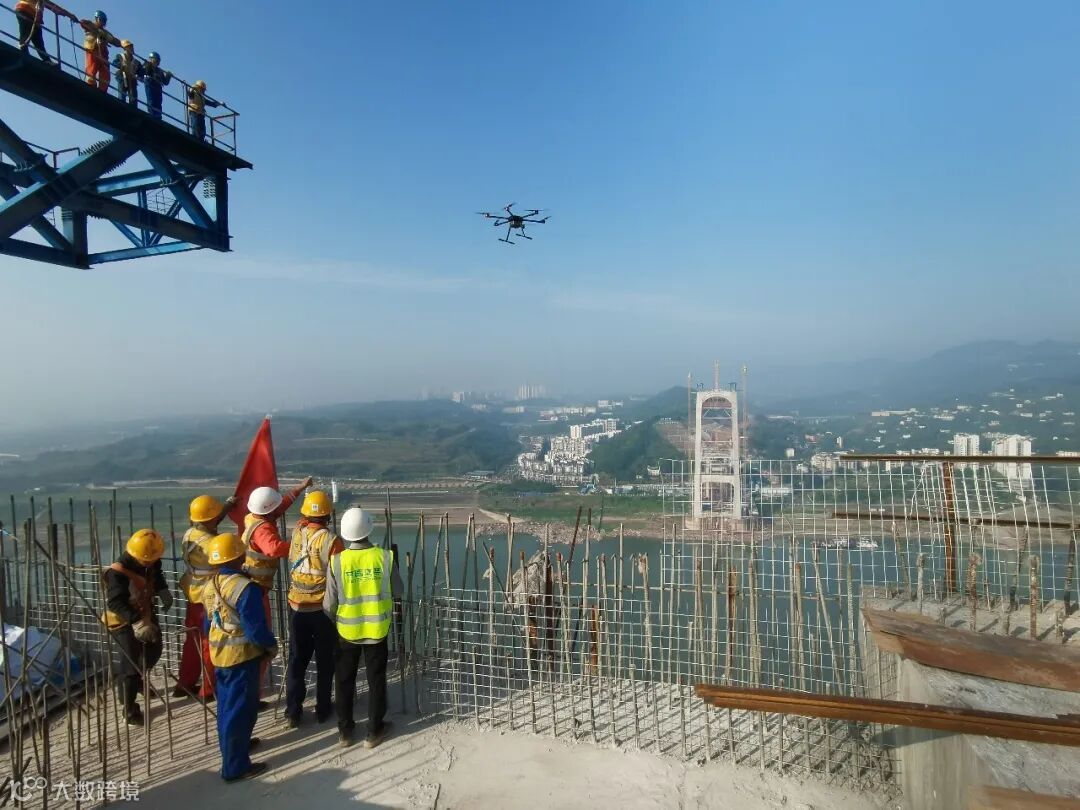

结合无人机、三维扫描、大数据
物联网、云平台等一系列高新技术
实现对主缆施工全过程可视化、参数化管理
确保大桥时刻处在良好施工控制状态下

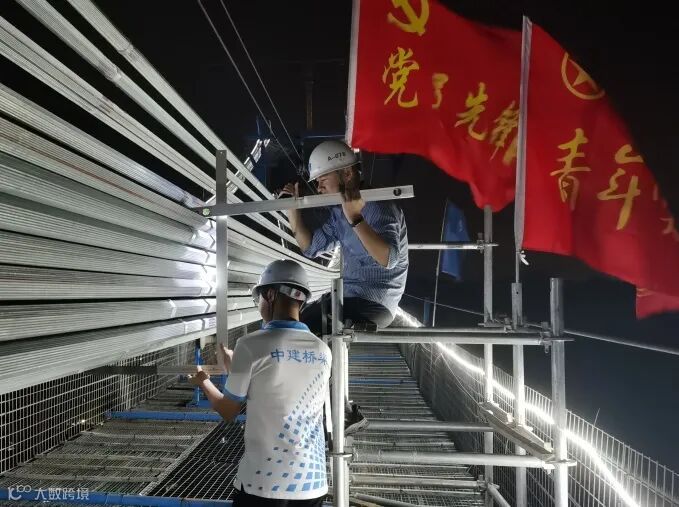

为克服热胀冷缩现象的影响
项目团队坚持质量优先、周密部署
按照“白天牵引、夜间调索”的循环施工模式
采用先进的智能温度实时监控采集系统
高精度红外测温系统

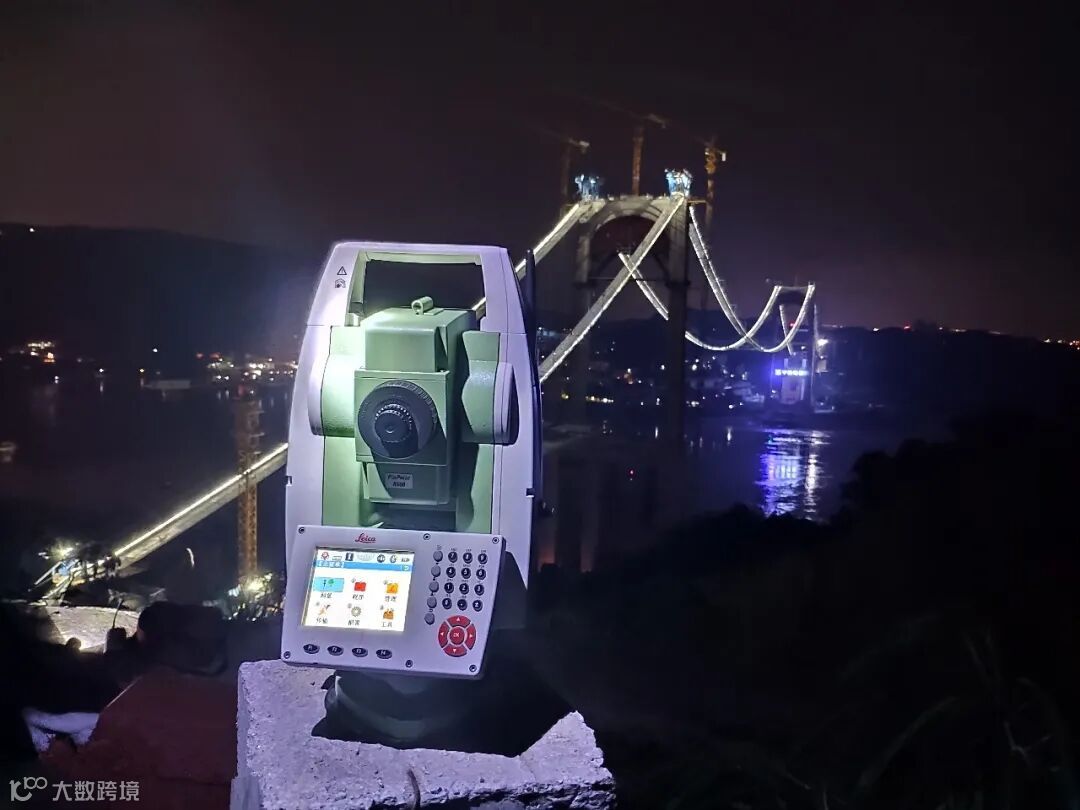

并使用0.5S级高精度测量仪器
最大限度减少测量误差
根据塔锚联测数据结果

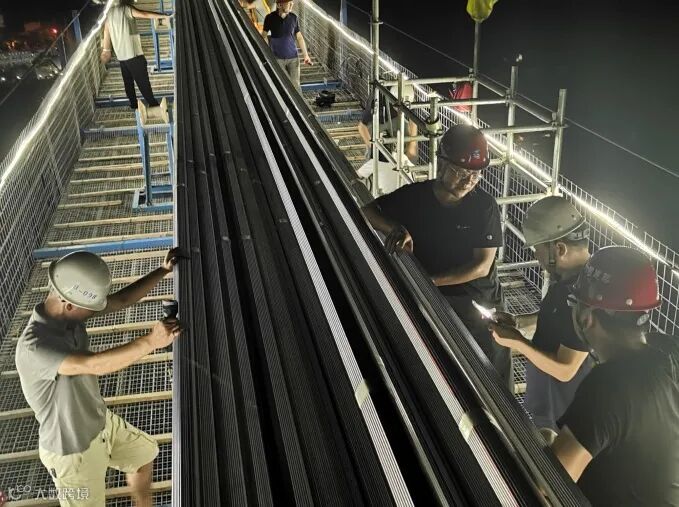

利用夜间23点至凌晨4点相对恒温时段
对索股线形进行调整

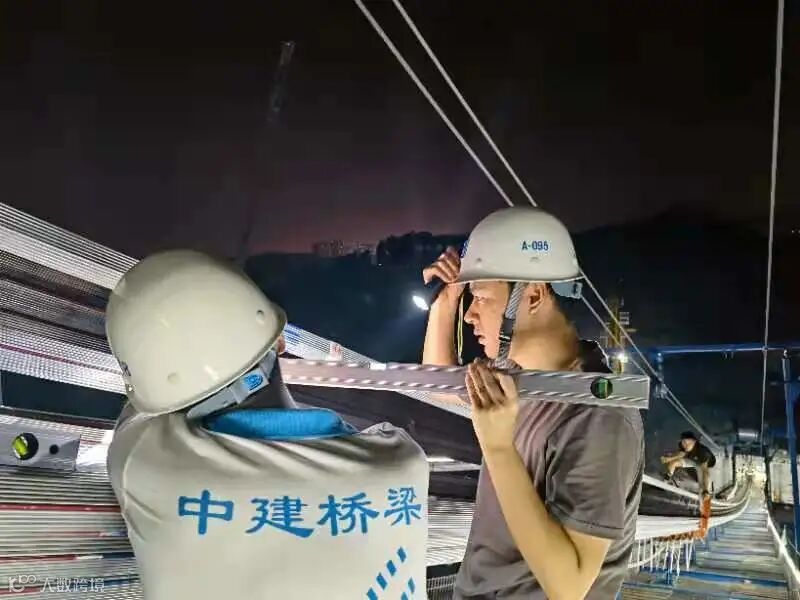

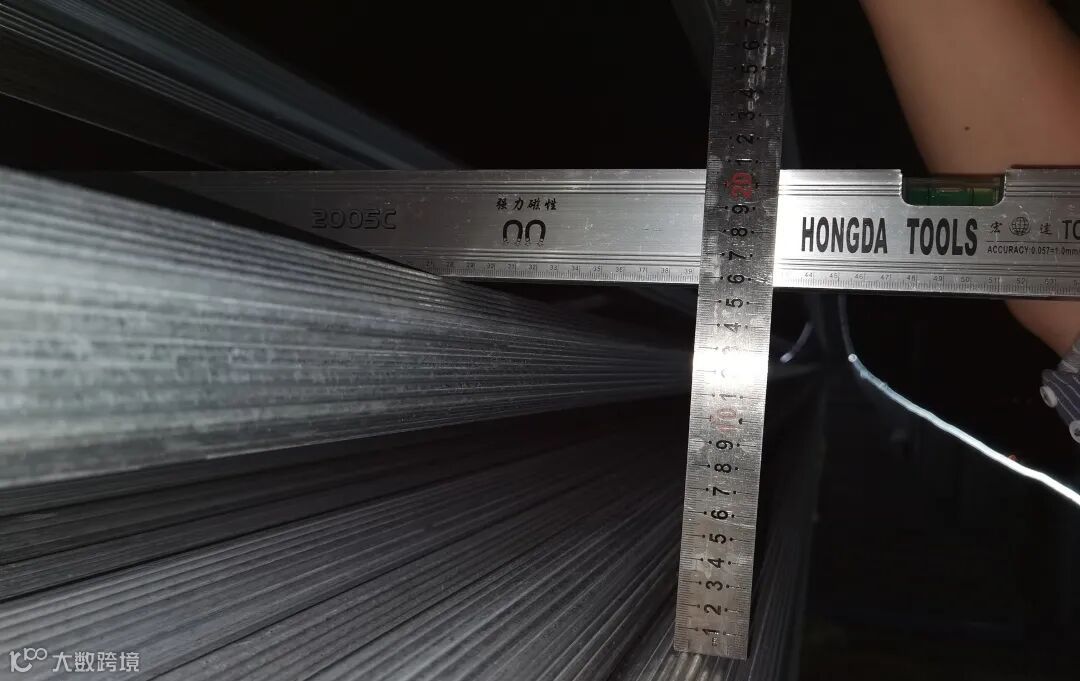

控制相邻索股间隙及绝对高程
确保一般索股相对于基准索股的
相对高差误差值
控制在±5mm以内
同时对高空作业进行技术交底
通过安全教育、技术交底等方式
不断提高一线作业人员安全意识
确保生产全线安全作业
持续筑牢安全生产防线

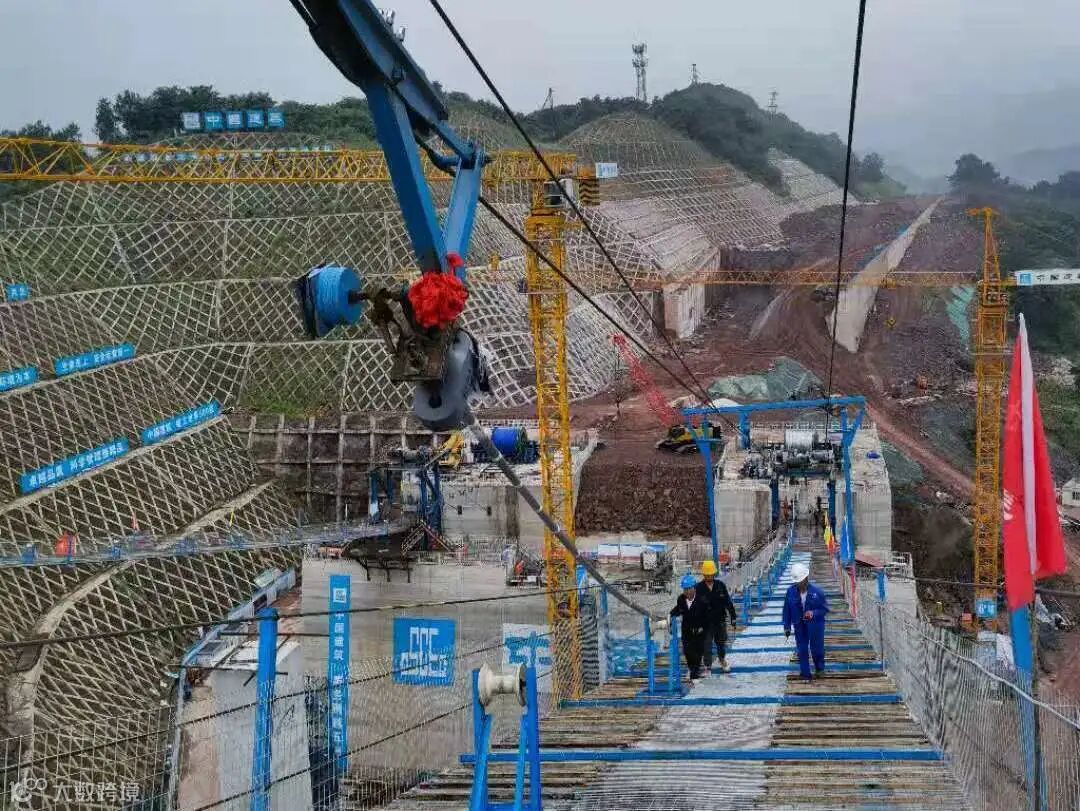

两岸齐心协力——高效率贯通主缆全线
星光不问赶路人，桥梁不负两岸心
重庆郭家沱长江大桥主缆矢跨比为1/9.0
主跨主缆计算跨径720m
边跨主缆计算跨径253.3m
主缆共2根
横桥向间距38.0m
每根主缆从北锚碇到南锚碇的
通长索股为133股
每根索股由127根直径为5.45mm的镀锌
高强度钢丝组成
每根主缆共16891丝
竖向排列成尖顶的近似正六边形
紧缆后，主缆将呈圆形

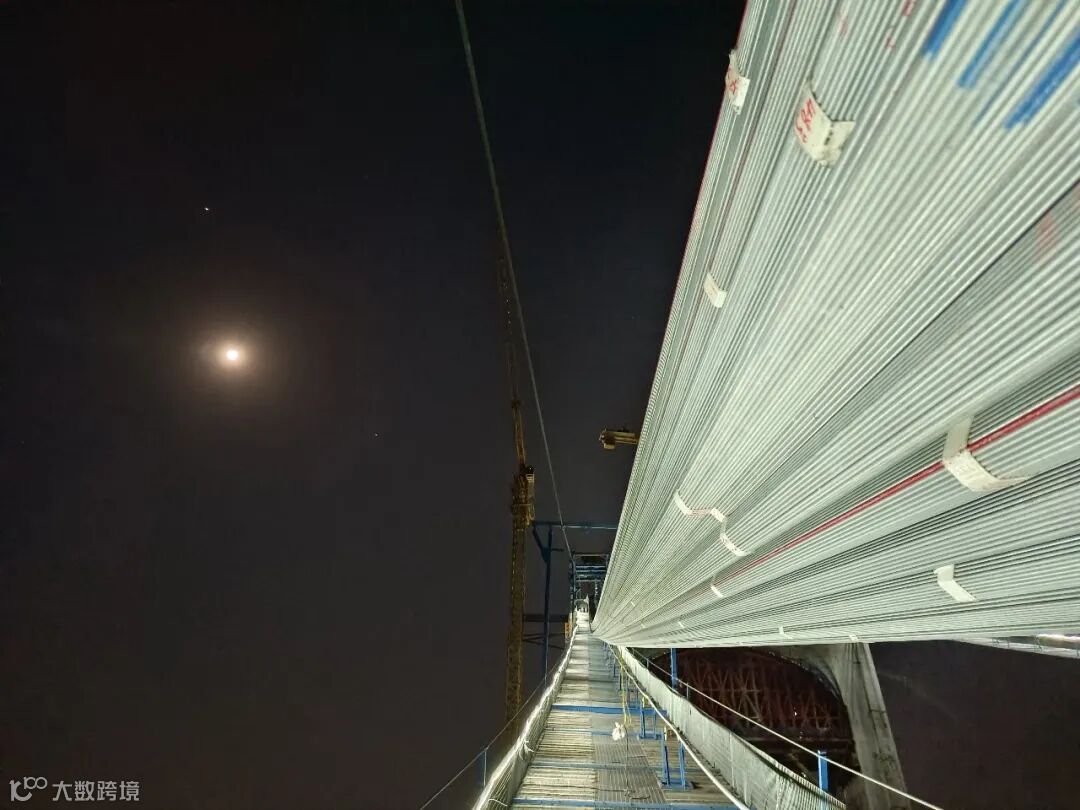

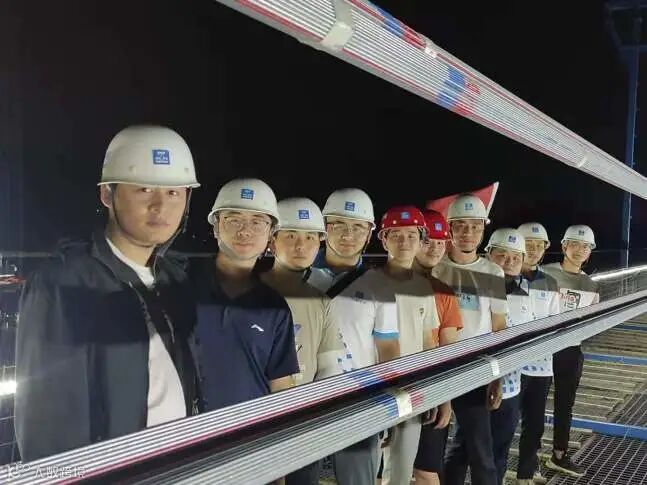

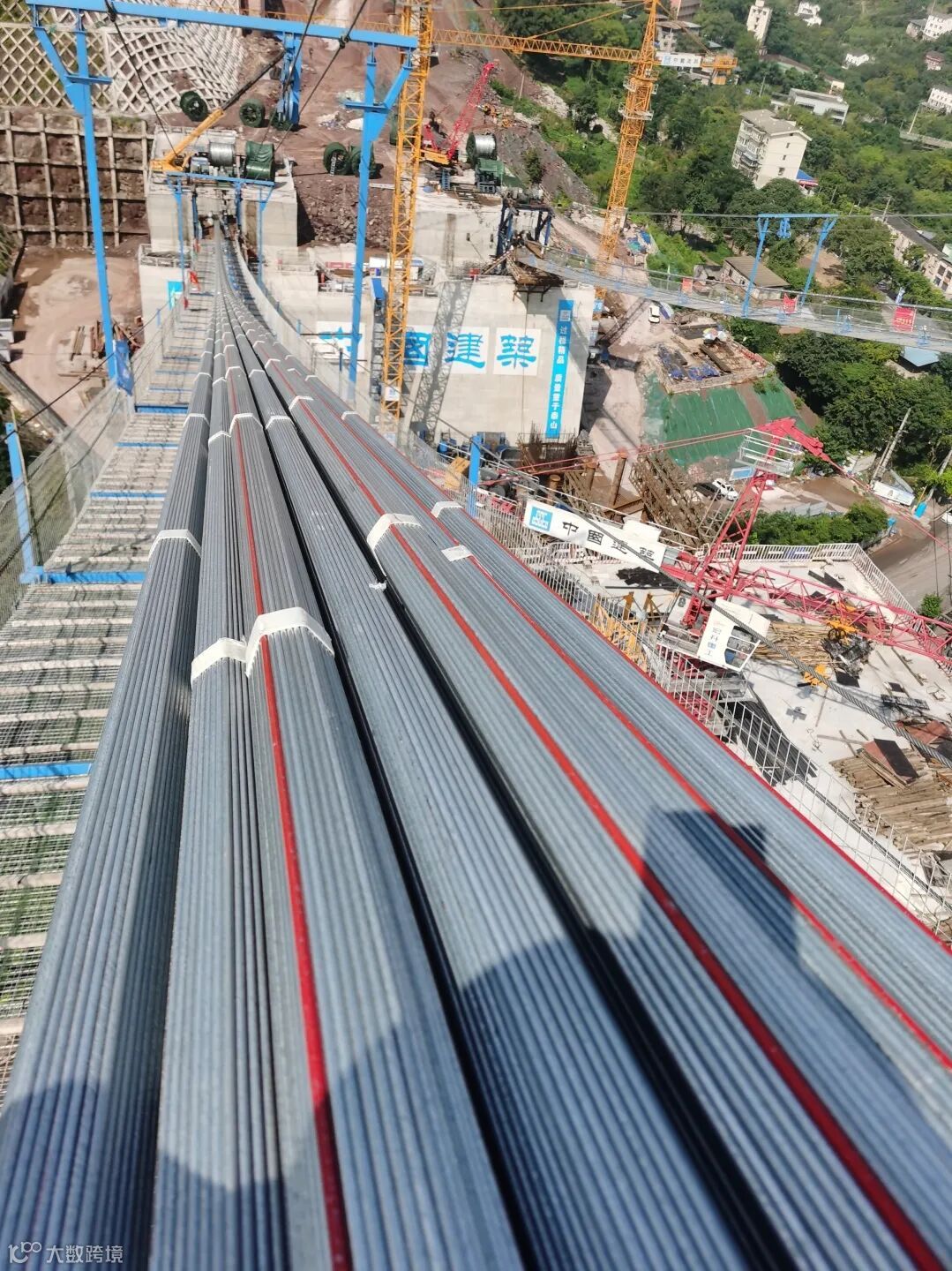

主缆照片
其索夹内直径为782.2mm
索夹外直径为791.9mm
索股调整的温度必须达到
长度方向索股温差∆T≤2℃
横断面方向温差∆T≤1℃的条件
由于主缆施工要求高、工序繁杂
加之主缆架设属高空作业
为克服雨季、高温等难题
加快施工进度
经多次论证研究
决定主缆施工采用

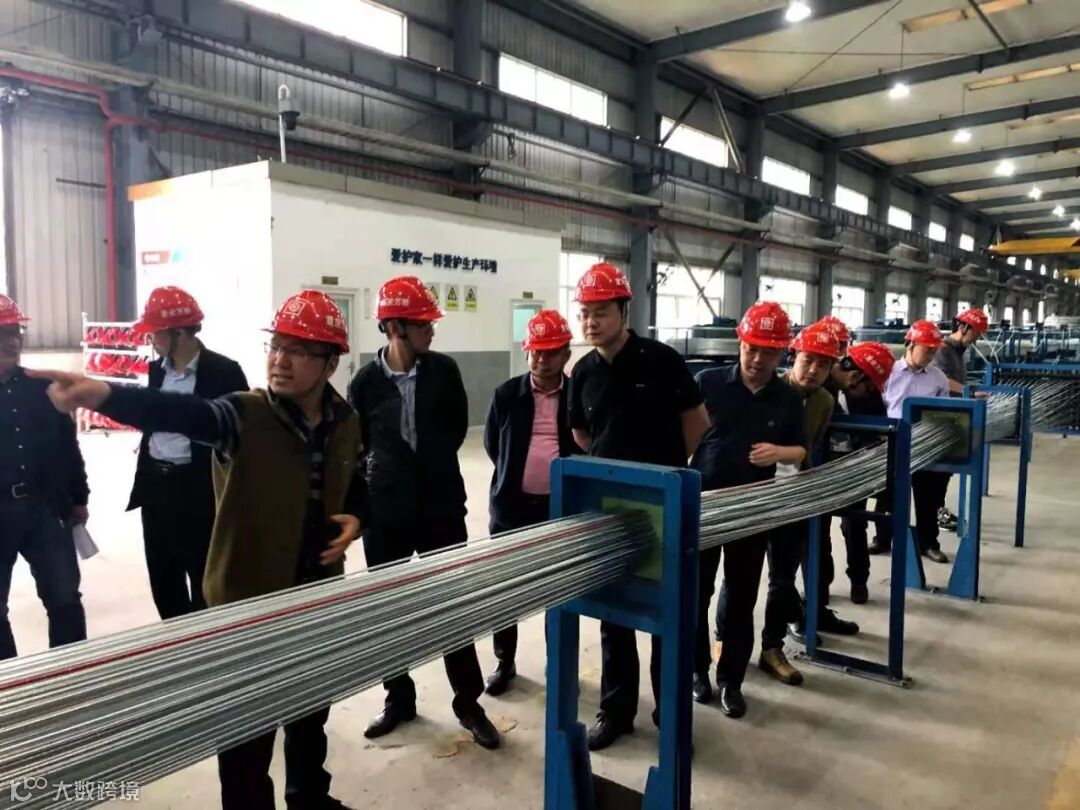

预制平行钢丝索股（PPWS）法
为保证工程质量
每次凌晨进行紧缆、调索任务前
都以浇水的方式给主缆降温
项目部全体人员
与星月同行，与工友为伴
仅用65天时间
就高质量完成主缆全线架设任务
一座两岸人民殷切期盼的“民心桥”
渐显渐隐
与日月同辉
横亘长江
党建引领发展——高质量完成主缆施工
学党史
项目党支部坚持
高质量党建引领高质量发展
采用“1+4+N”的学习方式
以支部为核心
运用“三会一课”、主题演讲
志愿活动、联建共建等多种方式学习“党史”
采用党员带头学、组织青年学、团结工友学
实现项目全体成员学习全覆盖
为项目实现高质量履约
筑牢了坚实的基层堡垒
勇担当
项目团队严格按照
ISO14001环境管理标准要求施工
最大限度达到施工环境美化
同时技术团队带头进行专项课题研究
现已取得悬索桥主缆预应力锚固施工技术研究
悬索桥主缆索股均匀性控制技术研究
两项阶段性成果
为高质量履约建设奠定了坚实的技术保障
做表率
由于高空作业对施工条件
和作业人员素质要求高
项目党支部号召党员、青年团员冲锋在前
带头分解缆索系统施工进度计划
形成施工周进度计划、日进度计划
实现施工进度的层层把控
暖人心
由于德尔塔病毒散发、防洪防汛
及夏季高温等各方面的影响
在项目党支部的引领下
先后开展疫情防控动员部署会、志愿服务、
百姓衣橱捐赠、慰问职工等各项活动
实现24h疫情防控轮岗值班检查
洪峰过境值班观测
同时主动与所属街道开展联建共建活动
强化初心、使命，筑牢思想根基
积极联系社区医院
项目全体职工进行核酸检测全覆盖
疫苗接种率100%
通过一系列措施
切切实实让全体职工、一线工友
所属街道群众受到实惠的同时
项目管理团队也得到大家的一致好评
为项目实现高效建造提供坚强保障
开新局
下一步将随着紧缆任务、索夹安装的完成
进一步扩大党史学习教育成效
以项目高质量履约
助力公司实现高质量发展
开好“十四五”发展新局
奋斗成就梦想，奋斗建证幸福
中建桥梁建设者建证天堑变通途
打开两江四岸“幸福门”
