系统概述
为加快推进城市基础设施建设高质量发展，按照重庆市“智慧住建”和城市信息模型（CIM平台）建设总体部署，结合城镇排水管理系统建设需要，为进一步提高城市管线综合管理水平，实施 “物联网+智慧排水”建设试点工程,为保障低洼路段行车、行人安全，本解决方案针对重庆某区车行下穿道、道路低洼地带等布设水位监测设备视频监控，实现易涝点水位的提前预警，为内涝预警提供可靠的基础数据。安装“智能井盖”装置，实时监测内涝时井盖是否被水流冲翻开启，确保在雨季到来时对涵洞液位高度及时监测、有效预警，并根据需求制定不同的报警等级，根据现场视频状况以及实际报警情况发布涵洞通行告警信息，确保车辆的安全出行。所有监控数据通过无线方式传输到指挥中心，实现集中监控、综合调度，提醒工作人员第一时间处置，避免安全事故发生。
2

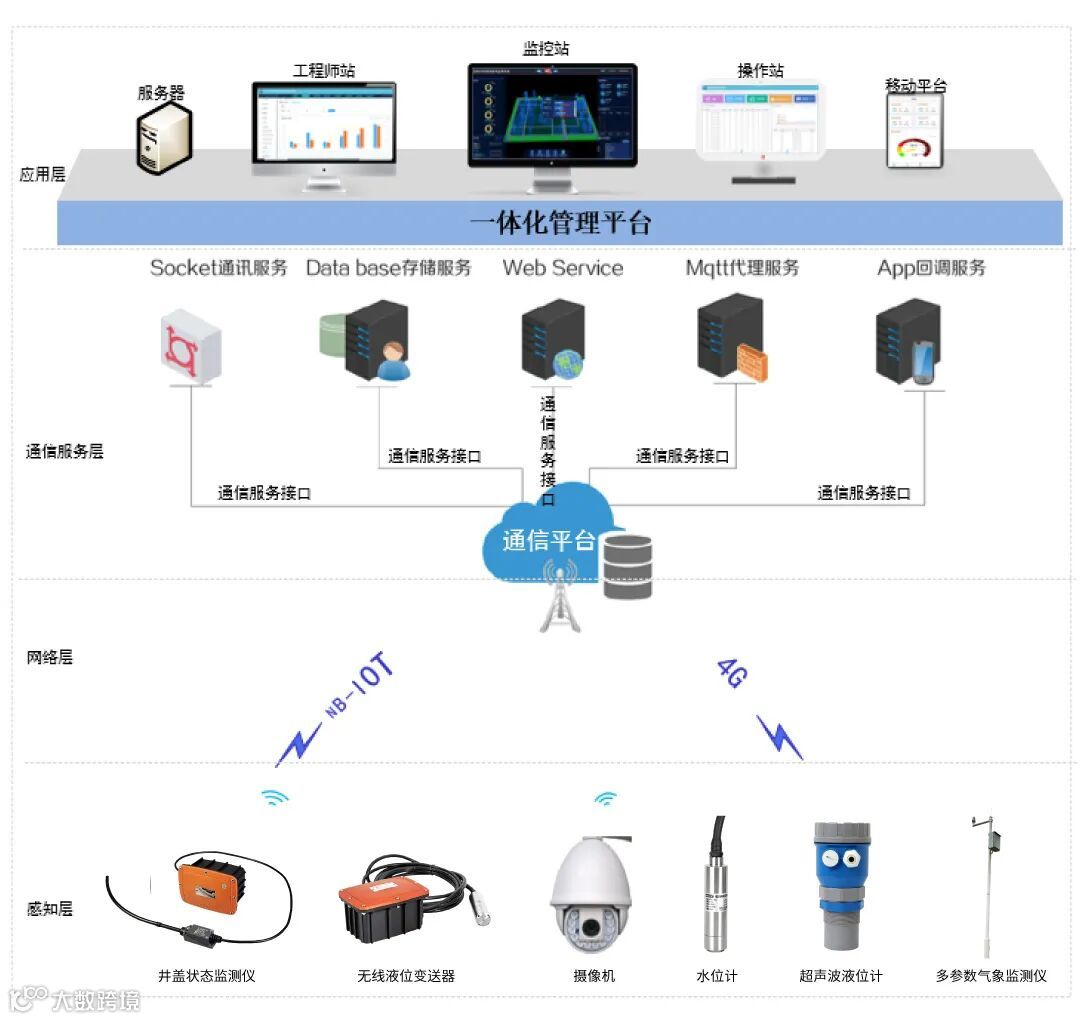

系统构架
3
系统功能
实时监测
实时监测道路低洼处、下穿式立交桥和隧道的积水水位，并通过4G无线网络远程传送至城市内涝监测预警中心。
超限告警
水位过高、设备异常时系统平台自动报警，自动向责任人手机发送报警短信。并联动摄像头抓拍现场状况回传给指挥中心。
低洼路段监测
系统具备地图展示功能，可以通过软件平台集中展示各个低洼路段点位的位置信息。
4
设备选型

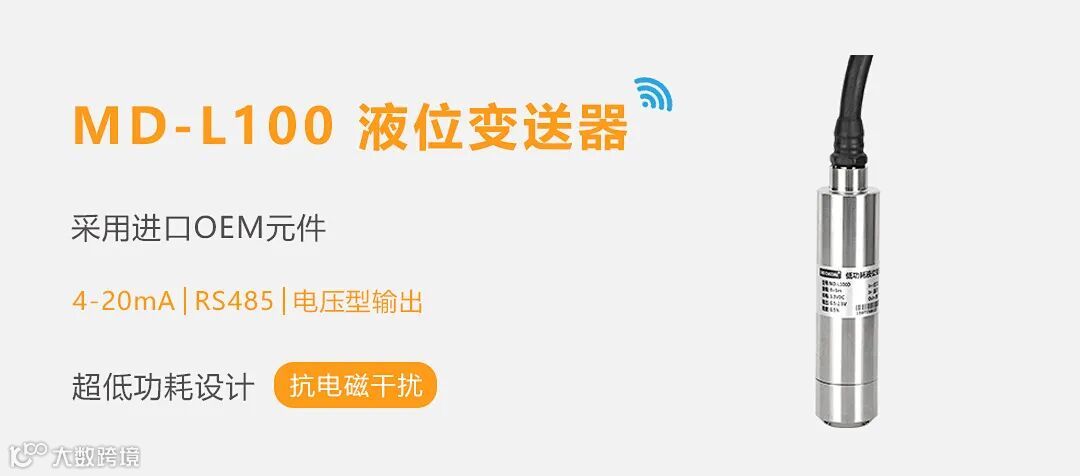

基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。该产品的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
本方案选择的液位变送器配合我司的智能无线网关，通过4G通信方式实现远程数据传输，具有体积小、安装便捷等优点, 特别适合水文、城市内涝、城市道路积水、河流湖泊等水位变幅不是很大的场合。

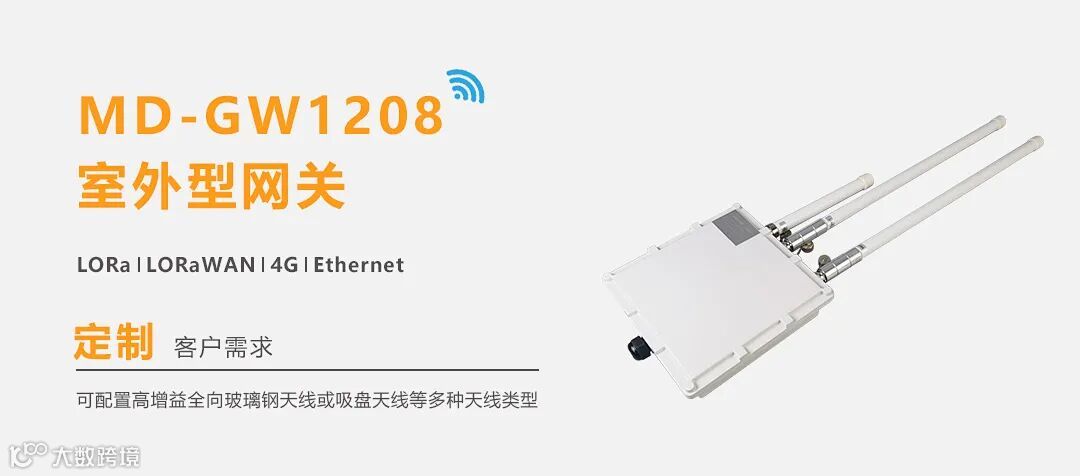

传感节点接入网关是一款工业级网关，具备网口及4G全网通的通信口，可将Modbus RTU协议的设备数据转换为MQTT协议格式再远传至数据中心，支持采集数字量输入信号，支持输出数字量控制信号。传感节点接入网关具备一体化采集、传输、控制功能，集成了协议转换能力，可有效降低多设备的运行维护成本，工作稳定可靠。

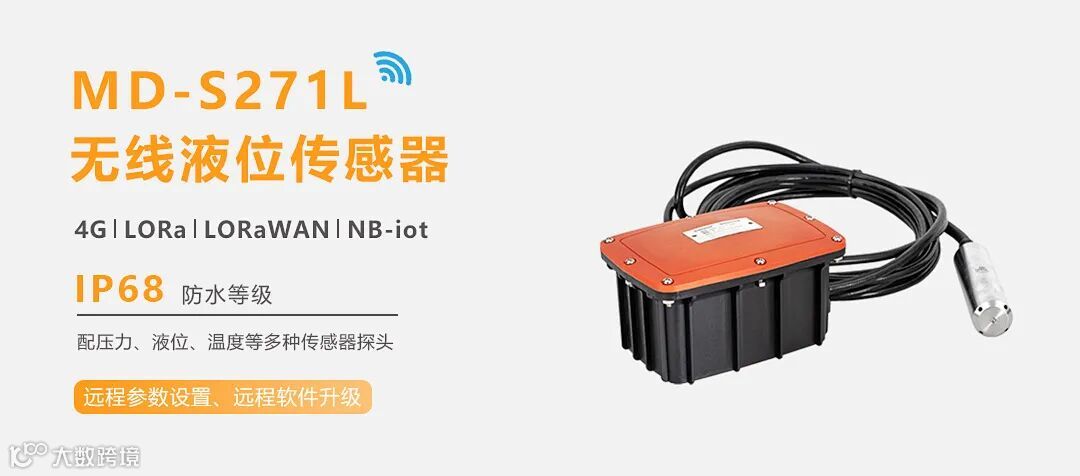

无线液位传感器是一款采用一体化设计的智能窨井液位监测设备，该产品采用微功耗设计，采用带不锈钢隔离膜的硅压阻液位传感器作为液位信号测量元件，通过高精度AD转换器采集液位信号，实现了对液位进行宽温度范围的零点和温度性能补偿。
无线液位传感器内置可快速更换的大容量长续航锂亚硫酰氯电池组供电，适用于野外或不具备市电供电的应用场景，如雨污水管网液位监测、城市窨井液位监测、储罐液位监测、水池液位监测等。设备采用NB-IoT通讯方式将数据远程传输到窨井液位监测系统软件，实现现场液位数据的实时监测、告警处理、统计分析等功能。

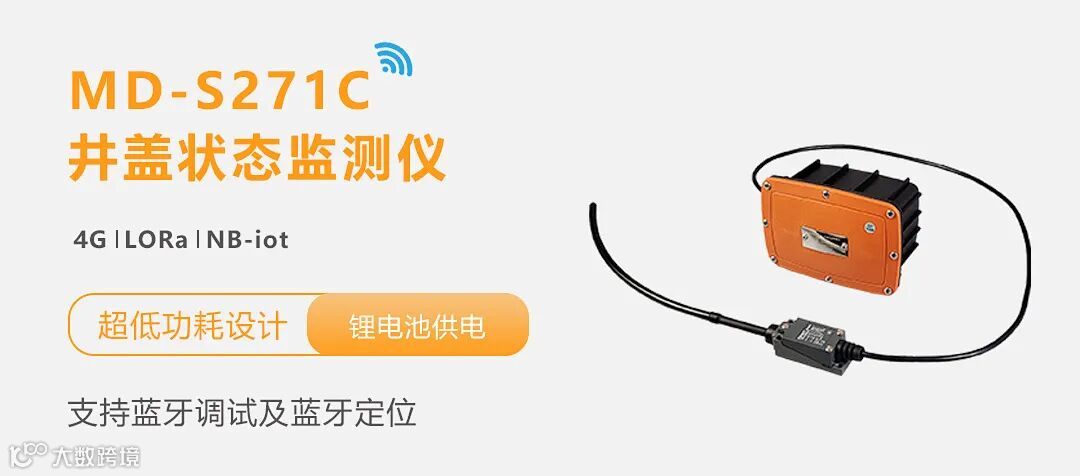

井盖状态监测仪是一款用于城市窨井井盖监测的设备，安装于窨井壁，当井盖发生异动，倾斜并达到触发报警条件时（开盖倾角报警值默认值为30°，可配置为其它角度），将触发井盖监测仪报警并将报警信号通过无线传输方式发送至监控中心，监控中心对数据进行解析并判断警情。
该产品使用NB-IoT无线通讯方式。其使用电池供电，具有安装方便、电池寿命长、检测准确率高，工作稳定等特点。

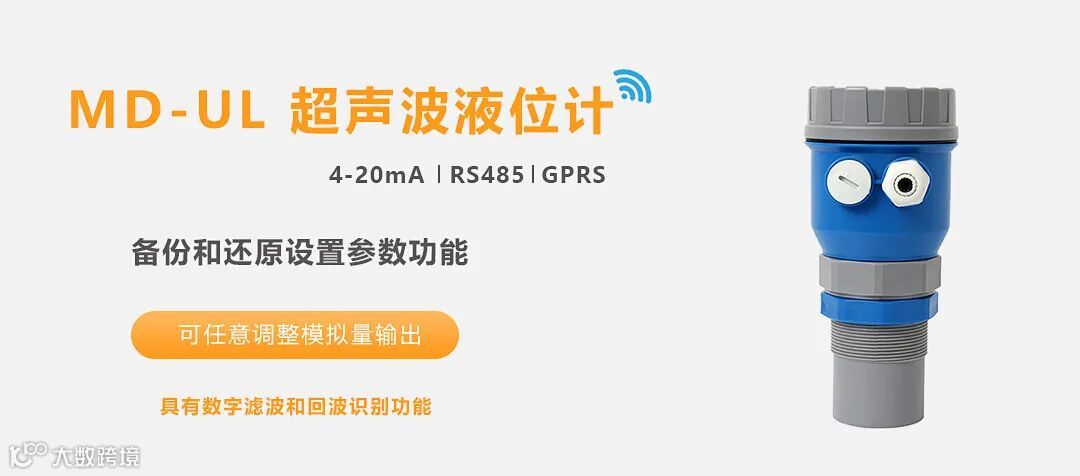

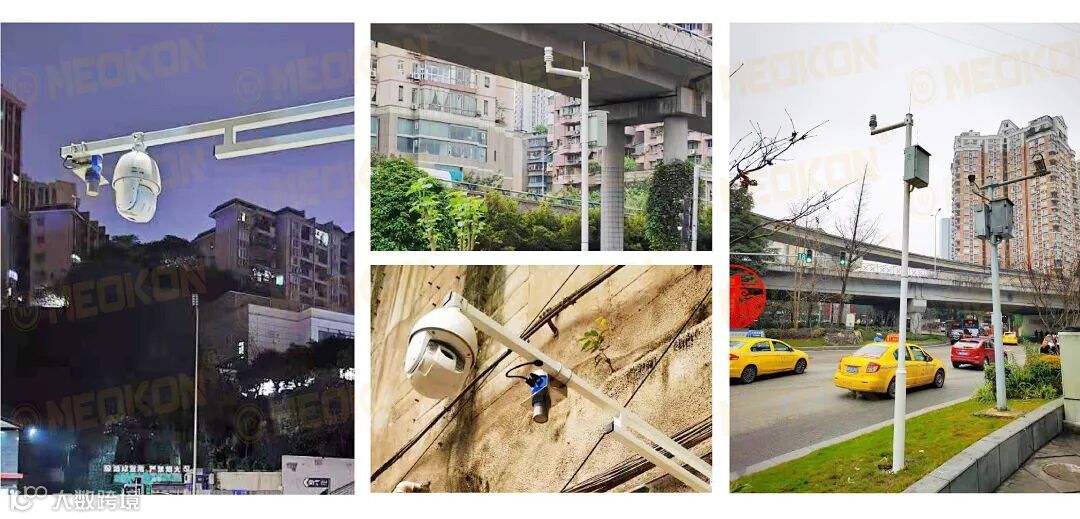

实时监测易涝低洼地带的水位，易涝积水严重位置进行告警监测。系统采用超声波液位计测量水位的方式，通过安装在城市地势低洼易涝点位的超声波液位计上传采集到的液位数据，每当积水液位超出阈值时，立即发出报警信息，通知相关负责部门采取措施，且系统还会对不同等级的液位进行不同等级的告警。
强大的集中管理系统和客户端软件可以管理几千台前端用户，用户可以登陆客户端软件在线浏览监测点图片，且可以在线监测前端摄像机是否连线和远程修改参数；无需其他硬盘录像机存储，直接远程PC存储。

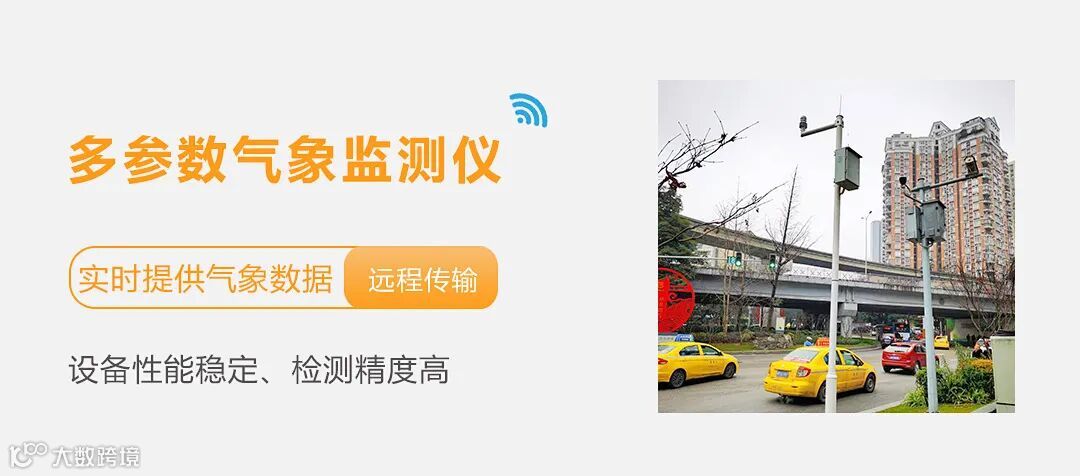

系统选用多参数气象监测仪，为系统提供实时气象数据，进行辅助监测。同时根据预计雨量、历史经验和大数据分析，提醒降低整个管网液位，进行雨天调度。气象数据通过物联网远传技术传输至智慧管网系统，系统实现对监测点位的雨量、风速、风向、温度、湿度等环境状态进行监测，设备性能稳定、检测精度高，可满足专业气象观测的业务要求。用于城镇气象环境监测、交通运输、军事、农林、水文等诸多领域。
