作为防爆电气领域的技术引领者，华荣科技基于GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》及GB/T 3836.9-2021《爆炸性环境 第9部分：由浇封型“m”保护的设备》的最新标准要求，结合实践经验，对浇封型设备温度控制的核心技术要点进行深度解析，为行业规范化设计与验证提供技术参考。
SUMMARY REPORT
01
正常运行条件下的温度控制
01
复合物温度的科学界定
根据GB/T 3836.9-2021第6.1条，复合物连续运行温度（COT）需通过“正常运行”条件下的温度测量确定。按照GB/T3836.1的定义，“正常运行”应考虑电源电压波动（±10%额定值）、元件容差（±5%标称值）等工况。热稳定试验需在参考工作温度下持续运行至温度变化≤2K/1h，该温度即为复合物COT的基准值。
02
导热系数的关键作用
复合物导热系数（λ）是衡量散热能力的核心指标，其定义为单位面积（1m²）、单位厚度（1m）材料在1K温差下每秒传递的热量（单位：W/(m·K)）。当λ＞0. 025W/(m·K)（空气导热系数基准值）时，可采用直接测量最热元件温度替代预埋热电偶的传统方法。华荣科技建议优先选用λ≥0.6W/(m·K)的高导热复合物，如有机硅胶或环氧树脂，以提升散热效率。
SUMMARY REPORT
02
故障条件下的温度控制
- ma级（EPL Da/Ga）：需模拟2个计数故障（如间距失效）+最不利负载（1.7倍额定电流），并在200mm粉尘层覆盖下测试表面温度。
- mb级（EPL Db/Gb）：考虑1个计数故障+最大非保护负载，无需粉尘覆盖测试。
- mc级（EPL Dc/Gc）：仅考核正常运行温度。
计数故障特指电气间隙/爬电距离的失效模式，元件本身仅分为可靠元件（符合7.2.2条款）与非计数故障元件（需模拟任意故障）。例如，变压器绕 组间的绝缘距离需满足表2要求（ma级≥3mm，mb级≥0.5mm）。
对于带外部负载的设备：
- ma/mb级：应将电流调整至保护装置临界动作值（通常为额定电流的1.5倍），或按制造商规定的负载范围上限测试。
- mc级：严格按额定负载参数测试，无需过载模拟。
SUMMARY REPORT
03
温度控制的工程实践
01
故障分析的系统化方法

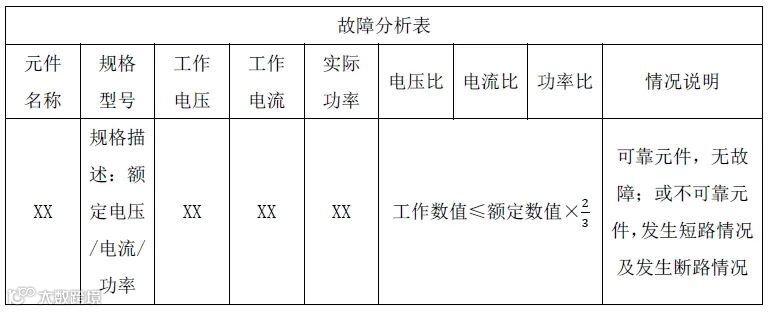

建议采用矩阵分析法，对每个元件进行多维度评估。
注：表中参数均需满足GB/T 3836.9-2021第7.2.2条要求，即元件工作参数不超过额定值的2/3。
02
粉尘环境的特殊考量
对于EPL Da级设备，需按以下步骤测试：
1） 按说明书安装设备，覆盖200mm厚度的标准粉尘（如ISO 12103-1 A1细粉尘）；
2）在最高环境温度下运行至表面温升≤1K/24h；
3）记录此时的温度值作为极限温度。
03
材料选择的优化策略
1）复合物选型：优先选择热变形温度＞180℃的热固性材料，其COT应至少高于设备最高工作温度20K。
2）元件设计：采用变压器隔离不同电压等级，使用稳压管限制过电压，通过冗余设计降低故障概率。
SUMMARY REPORT
04
行业规范化建议
01
设计验证
建议采用有限元分析软件进行热仿真，验证复合物温度分布的均匀性。
02
测试方法
对于高功率设备，可采用红外热成像技术进行非接触式温度监测，提高测试精度。
温度控制是浇封型设备防爆性能的核心要素，华荣科技通过标准化解析与工程实践经验的结合，为行业提供科学、可操作的技术指南。我们期待与行业同仁共同推动防爆电气领域的技术进步，保障工业生产的本质安全。
本文的技术内容基于现行国家标准及行业实践，具体应用需结合设备使用环境与认证要求（可参考GB/T 3836.1-2021、GB/T 3836.9-2021等标准）。
