通用原则
GB/T3836.1-2021对保证专用防爆型式或用于防止触及裸露带电零件所必需的紧固件,应只能用工具(如钥匙、螺丝刀或扳手)才能松开或拆除。
如果紧固件材料适合于外壳材料,含铝、镁、钛或锆的外壳用紧固螺钉可用铝、镁、钛、锆或非金属材料制成。
运行中为调节、检查或其他操作而要打开的盖子的紧固螺孔,只有螺纹形状适合于外壳材料时,才能在外壳材料上攻螺孔。
特殊紧固件
标准要求
① 螺纹应符合 GB/T 9144大螺距公制螺纹的要求；
② 公差等级符合GB/T197和GB/T2516中的6g/6H；
③螺栓或螺母应符合GB/T5782、GB/T5783、GB/T6170或GB/T 70.1、GB/T 70,2GB/T 70.4或 GB/T 2672的要求；
④ 对于内六角紧定螺钉应符合 GB/T 77、GB/T 78、GB/T 79或GB/T80的要求。
孔的要求

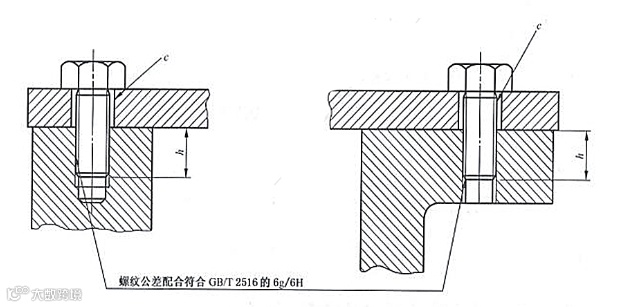

① 螺纹啮合
规定的特殊紧固件孔允许螺纹啮合的螺纹深度h,应至少等于紧固件螺纹的外径。
② 公差和间隙
内螺纹公差应符合GB/T197和GB/T2516的6H级,且满足下列之一的规定:螺栓头下面孔的允许间隙按照GB/T5277不大于“中等系列:H13”。
细杆螺栓头(或螺帽)下面的孔应攻丝,以保证螺栓不脱落。螺孔的尺寸应保证螺栓头与被连b)接件的接触面积至少等于非细杆螺栓在光孔中的接触面积。
③ 内六角紧定螺钉
对用于固定螺纹盖的内六角紧定螺钉,紧固以后不应从螺孔中凸出。
隔爆外壳紧固件设计原则
螺栓需承受爆炸压力，防止断裂；禁用塑料或轻合金材质。
采用弹簧垫圈时仅需压平，避免过紧；外壳与盖的尺寸需匹配以防剪切力。
① 壳壁的螺孔或双头螺栓孔,隔爆外壳壁的剩余厚度应至少是螺栓或双头螺栓直径的三分之一,最小为3 mm。
② 透孔需用圆筒式/螺纹式隔爆结构封堵并永久固定。
当螺栓不带垫圈被完全拧入到隔爆外壳壁的盲孔中时,在孔的底部应至少保留一整扣螺纹的裕量。
内接地和外接地，需压紧4mm²的铜线，且具备防松、防腐措施。
