风是一种可再生的清洁能源
我国风能资源非常丰富
如果想要将其捕获并充分利用起来
需要造出追风的巨人——
风力发电机
风机为什么要做这么大？
是怎样建造的？
如何把“风”变成“电”？
今天
中国能建葛洲坝电力公司
就带你了解
“巨人”的异禀天赋
地表的空气在太阳的照射下受热膨胀上升
在上升的过程中空气逐渐冷却变重下降
如此反复便诞生了风
风的特点是
高度越高
风的强度越大
风的流向稳定性越好
所以风机为了捕获更高质量的风
也越造越大
变成了“巨人”
它的高度可达到140米以上
相当于近47层高楼
其叶片长达95米
叶轮旋转覆盖的范围
相当于近4个标准足球场的总面积
风机的叶轮越大意味着捕获的风能更多
发电量更高
以视频中的风机为例
发电一小时
可供一个三口之家使用两年多
“巨人”站得更稳
“巨人”的稳固
始于其坚实的基础
利用混凝土块的庞大重力
以及特殊的结构设计
确保风电机组在风雨中屹立不倒
发电机组整机重量高达近609吨
甚至超过我国长征七号运载火箭
可承载10级以上强风
“巨人”的成长日记
运输篇

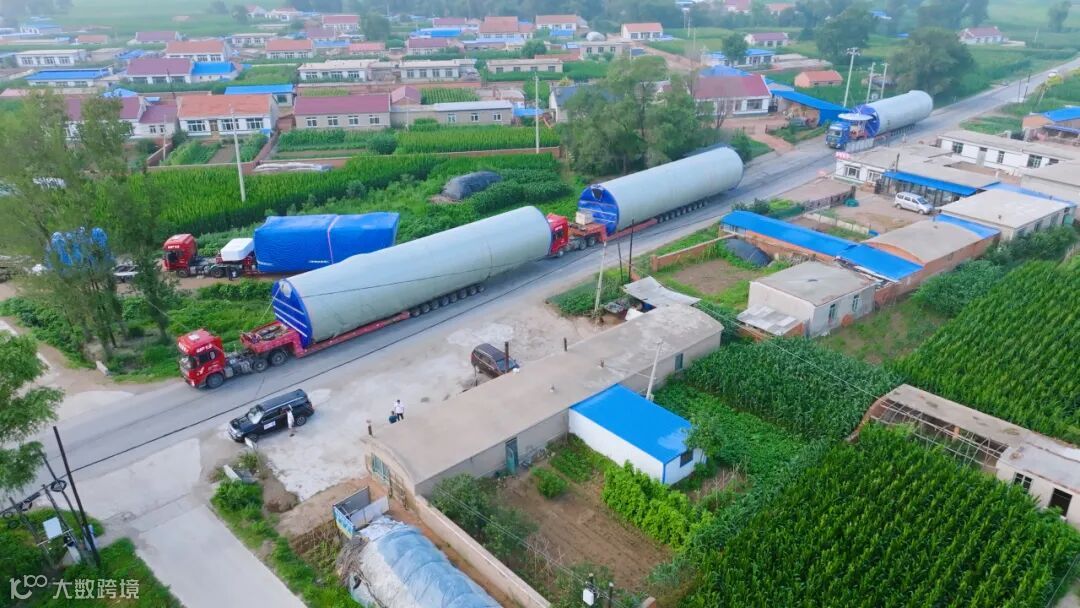

▲风机塔架运输
由于体型庞大
需要专业的大件运输车进行运输
其中叶片更是需要特制的叶片运输车运输
将叶片锁定在运输车上
在遇到低矮的电线等障碍物时
可以自由调整方向和角度
保证了运输过程的安全
▲风机叶片运输车
风机基础需要向下扎根20米
在浇筑模板、钢筋等编制完成后
使用浇筑车
一次性分层浇筑一个
钢筋混凝土结构的实心体
由专业质检人员

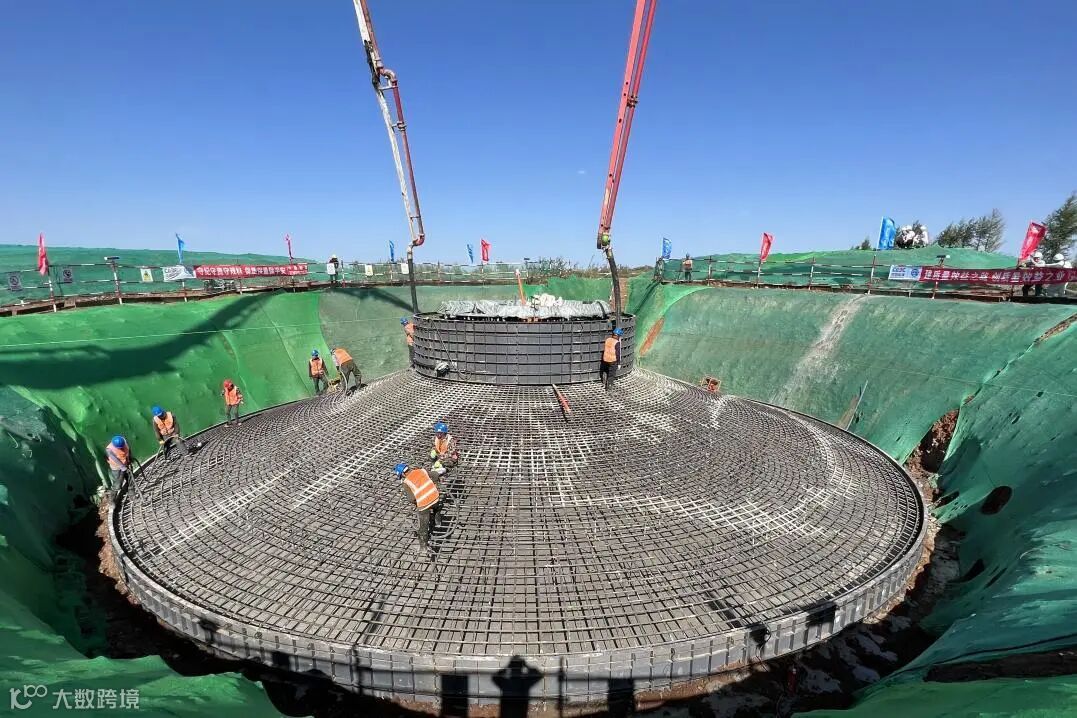

▲混凝土浇筑基础
吊装篇

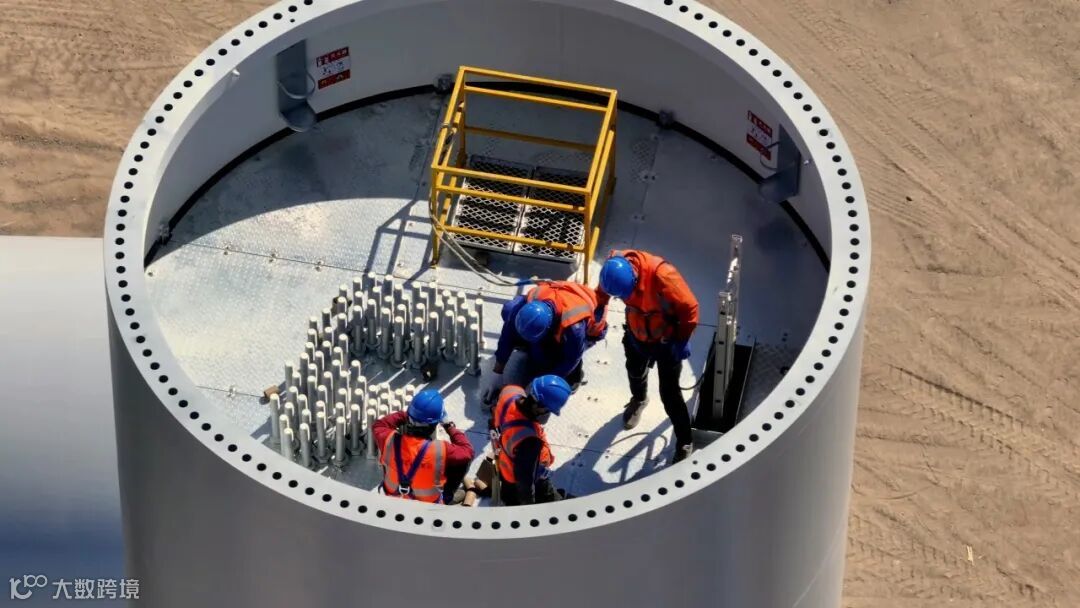

▲连接安装塔架
施工员在每节塔架的连接处
使用电动力矩扳手和液压扳手将螺栓紧固

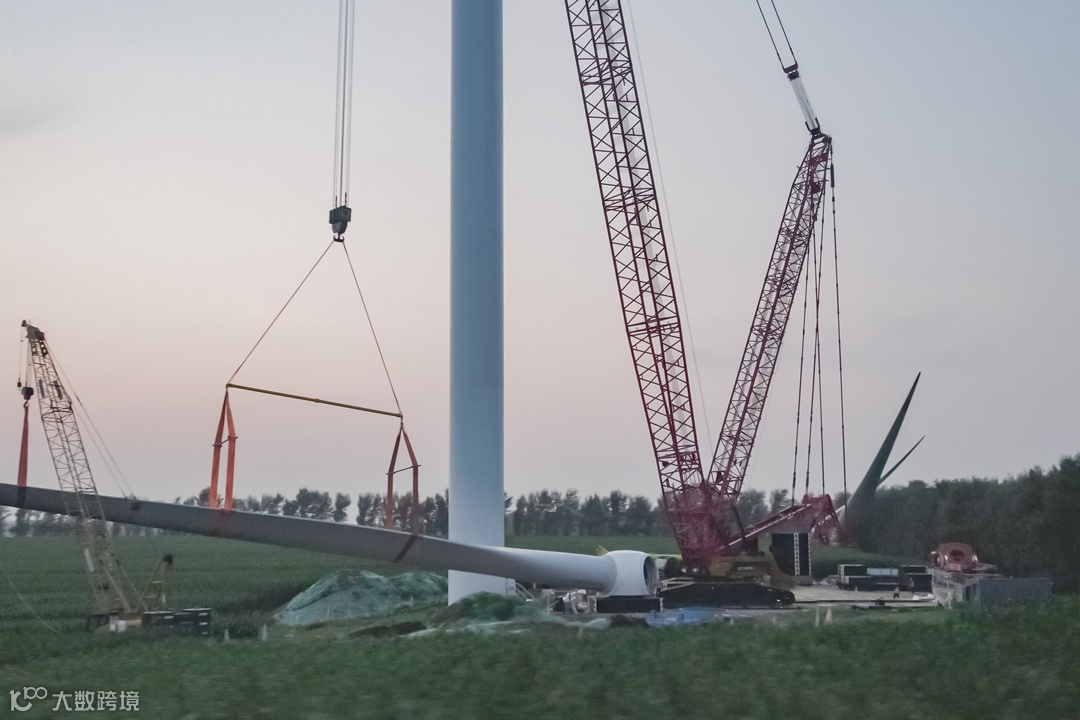

▲地面拼装轮毂和叶片
在地面拼装轮毂和叶片组成叶轮

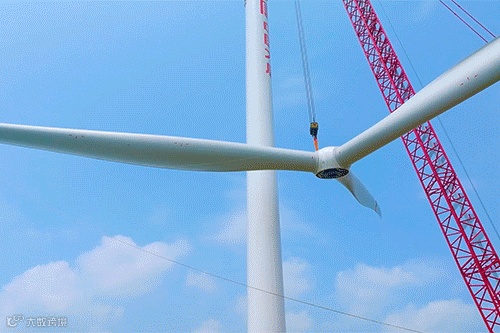

▲正在吊装的叶轮
可一次吊起600辆小轿车
所以采用叶轮吊装的施工方案
一次将整个叶轮吊起安装

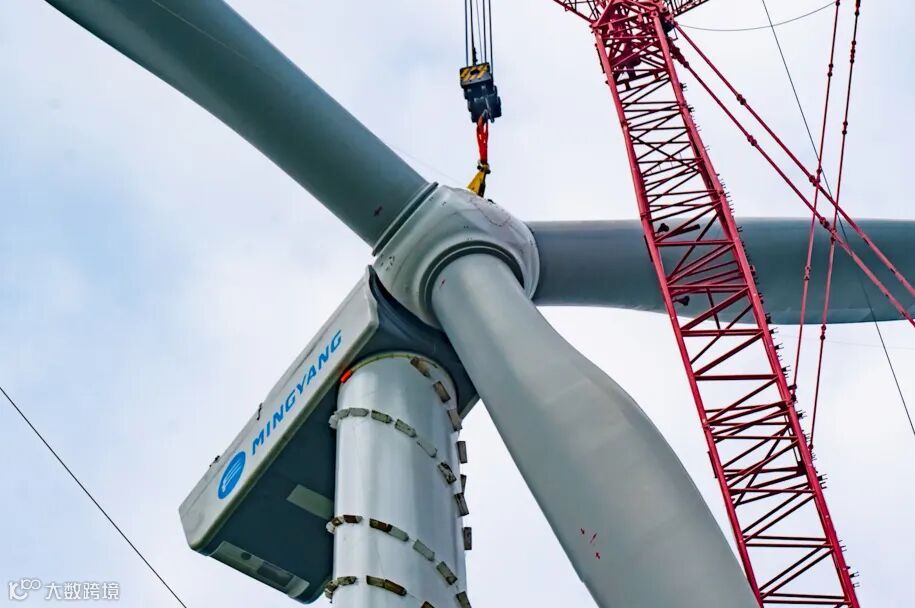

▲对接安装叶轮
整台风机安装完毕
“巨人”整装待发
为并网发电做好准备
“巨人”的自我修养
风吹动这些庞大的叶轮旋转
尽管一分钟才转动18圈
但经过机舱的变速装置
发电机转速仍可达到1800转每分钟

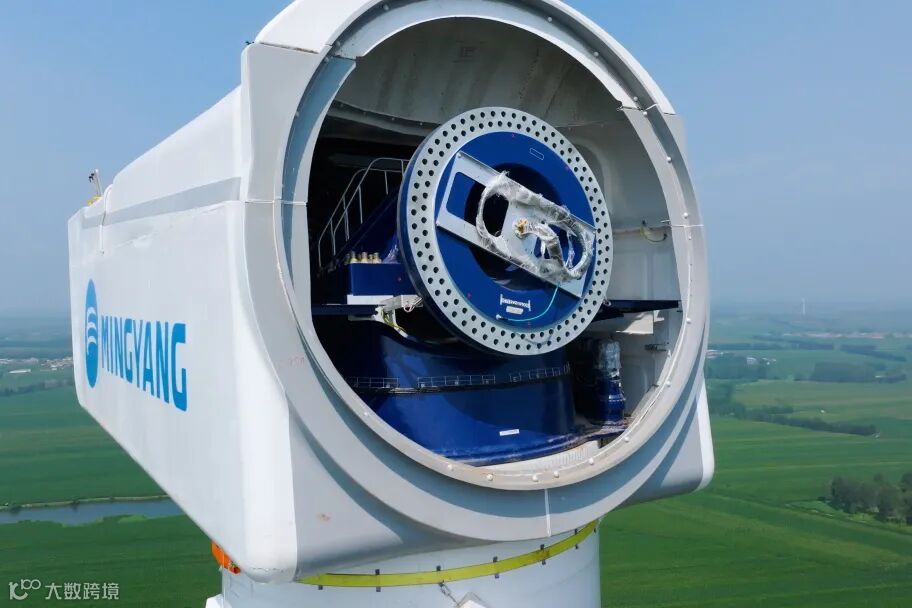

▲机舱接口
“巨人”将随着风向360度旋转“摇头”
时刻保持正面迎接呼啸的风
▲左右“摇头”的风机
“巨人”为避免“消化不良”
导致机舱发电系统故障
甚至倾倒的危险
叶轮将迎风面降到最小并锁定停止转动
以此来保护自己
▲锁定停止转动的风机叶片
“巨人”的组团出征
它们将组成“巨人军团”并网发电
所发电量经过输电线路进入升压站
再通过损耗更小的高压输电网络
将电力送到千家万户

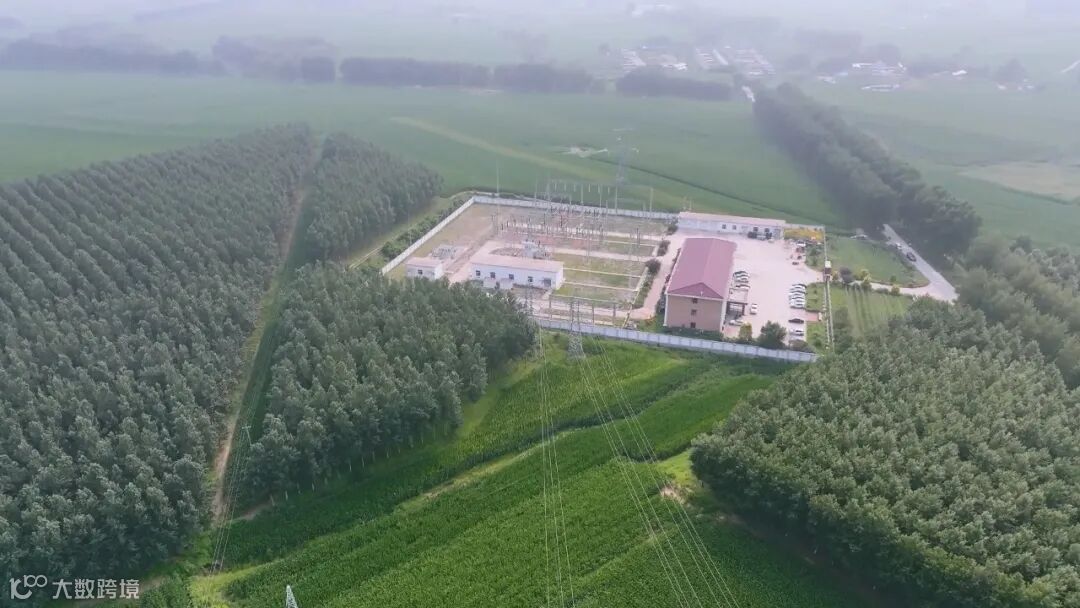

▲升压站

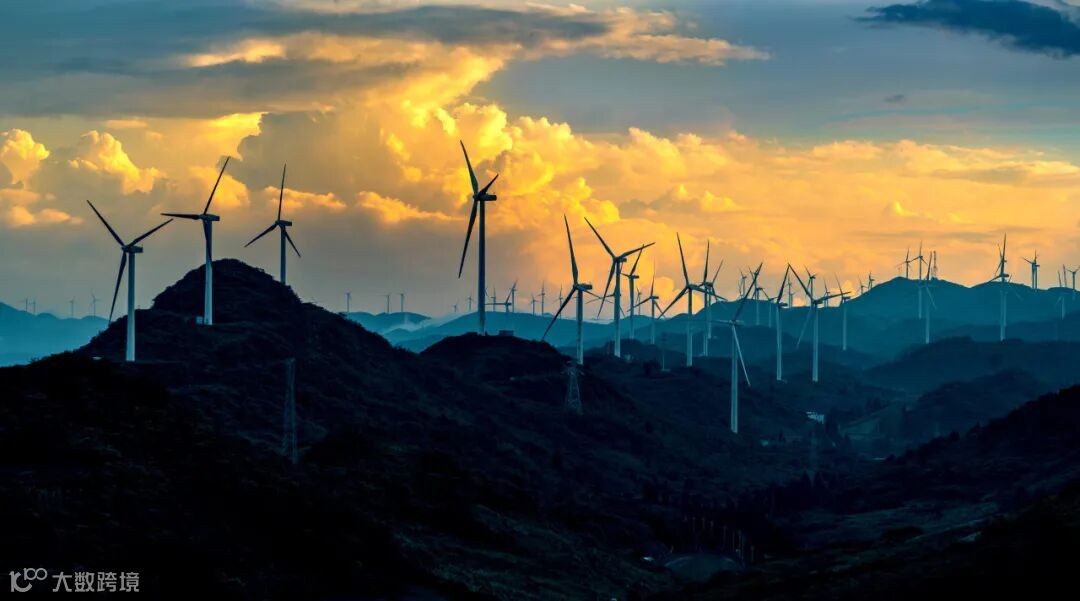

中国能建的“追风巨人军团”
已遍布大江南北
它们作为捕风者
为我们提供源源不断的清洁能源
守护着这片蓝天绿地
↓↓↓↓↓↓

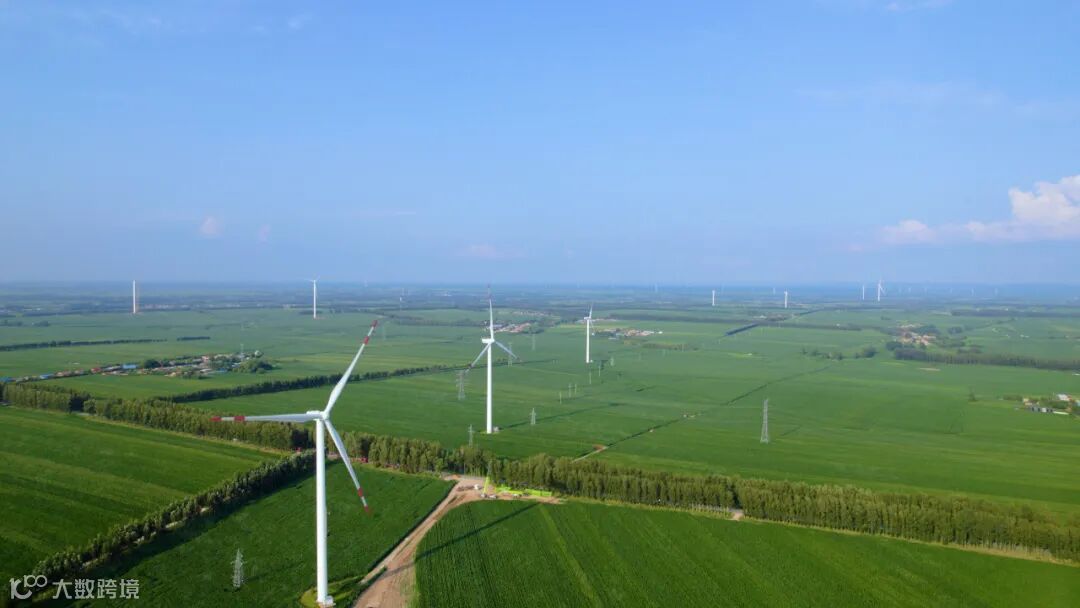

辽宁 昌图金山二期150兆瓦风电项目

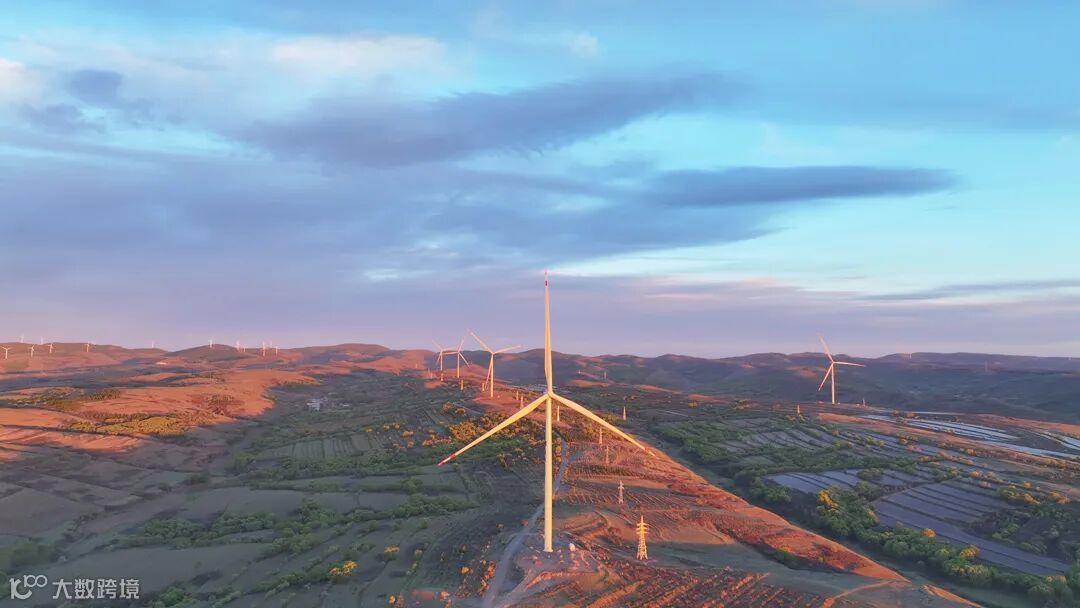

内蒙古 乌兰察布150兆瓦风电项目

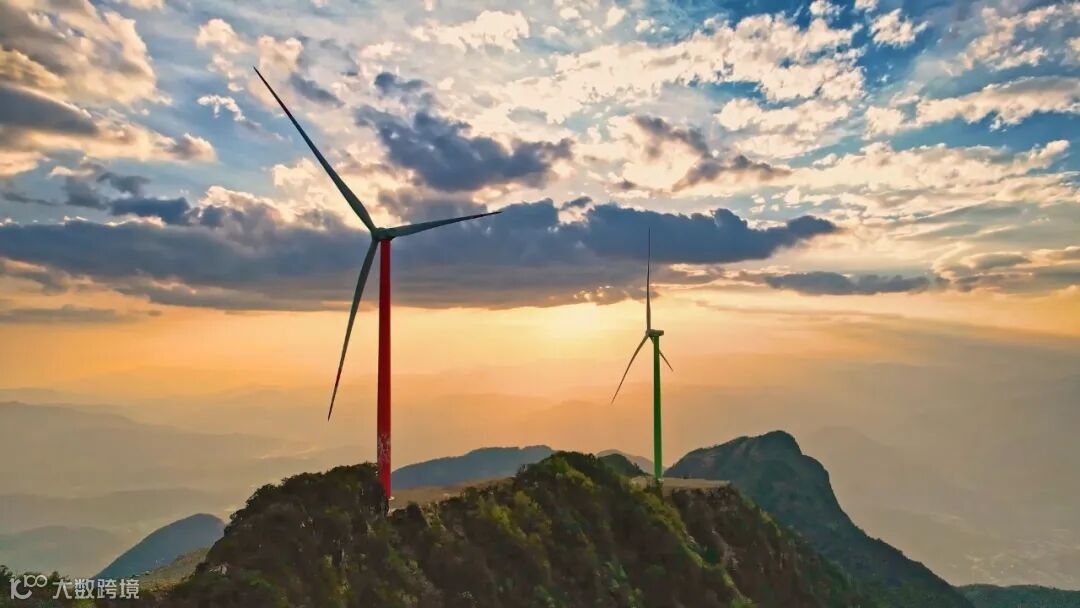

四川 米易龙肘山50兆瓦风电项目
湖北 利川49.3兆瓦齐岳山风电项目
