根据《砌体工程现场检测技术标准》GB/T 50315-2011及实际检测经验，本文总结了六种常用的砌筑砂浆抗压强度现场检测方法，包括回弹法、贯入法、推出法、砂浆片剪切法、点荷法及筒压法，这些方法各有特点，适用于不同的现场条件。

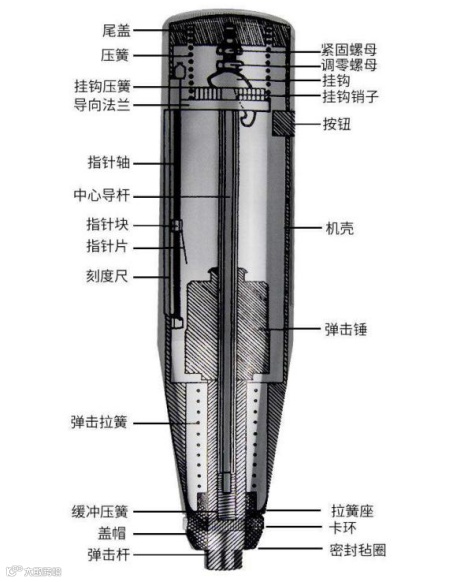

回弹法是一种利用砂浆回弹仪快速评估砌体砂浆强度的方法。通过采集回弹值并结合砂浆碳化深度（使用1%~2%酚酞酒精溶液测定），换算得出砂浆强度。其基本原理基于回弹值与砂浆表面硬度的正相关关系，即砂浆强度越高，表面硬度越大，回弹值也相应增加。

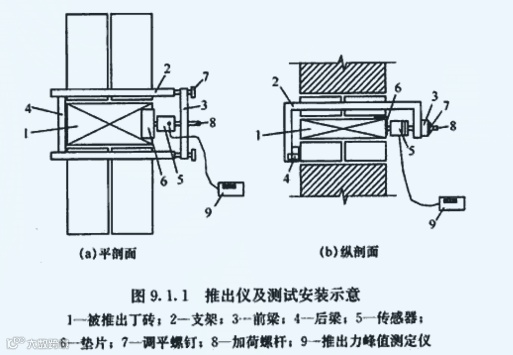

砂浆片剪切法通过从砖墙采样制作砂浆片，用测强仪测其抗剪强度以推算砂浆强度，适用于推定烧结砖砌体的砂浆强度。
但此法包括采样、加工、存储、试验等步骤繁琐且效率低，易受外界因素干扰影响试验数据准确性。
在砖墙中采样制作砂浆片试样，采用试验机或专用仪器测试其点荷载，然后换算为砂浆强度。
此方法具有与砂浆片剪切法相同优缺点。试验阶段需要注意荷载值、作用半径、试样厚度。本方法适用于2MPa~10Mpa砂浆强度检测。
高于10.0MPa的砂浆强度下，会出现点荷法试验数据显著偏大的现象。
筒压法是一种局部破损检测技术，用于评估砌筑砂浆强度。
具体步骤包括从砖墙灰缝中取样，筛分5~15mm粒径的砂浆颗粒，并混合特定区间颗粒。试样烘干后，分次装入承压筒内跳振，然后在试验机上施压直至破坏。通过测量破坏荷载，结合筒压比与砂浆强度的换算关系，得出砂浆强度。此方法适用于多种砂浆类型，特别适用于普通烧结砖或多孔砖砌体。
然而，它不适用于极端条件（如高温、浸水、火灾或侵蚀）下的砂浆强度评估。在选择检测方法时，优先考虑非破损检测，如回弹法或贯入法。当非破损检测不适用或结果存疑时，可采用筒压法。对于非标准材料砌筑的砌体，建议采用原位轴压法、扁顶法或直接荷载试验来评估整体强度。
