别看芯片的体积小，但制造难度非常大，其制作过程不亚于在指甲盖上建造一座城市。我们一般看到的芯片是这样的↓

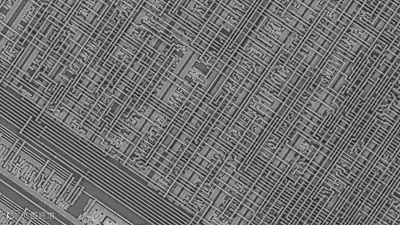

但是在显微镜下，如同街道星罗棋布，无数的细节令人惊叹不已。
原来，指甲盖大小的芯片，上面却有数公里的导线和几千万甚至上亿根晶体管。

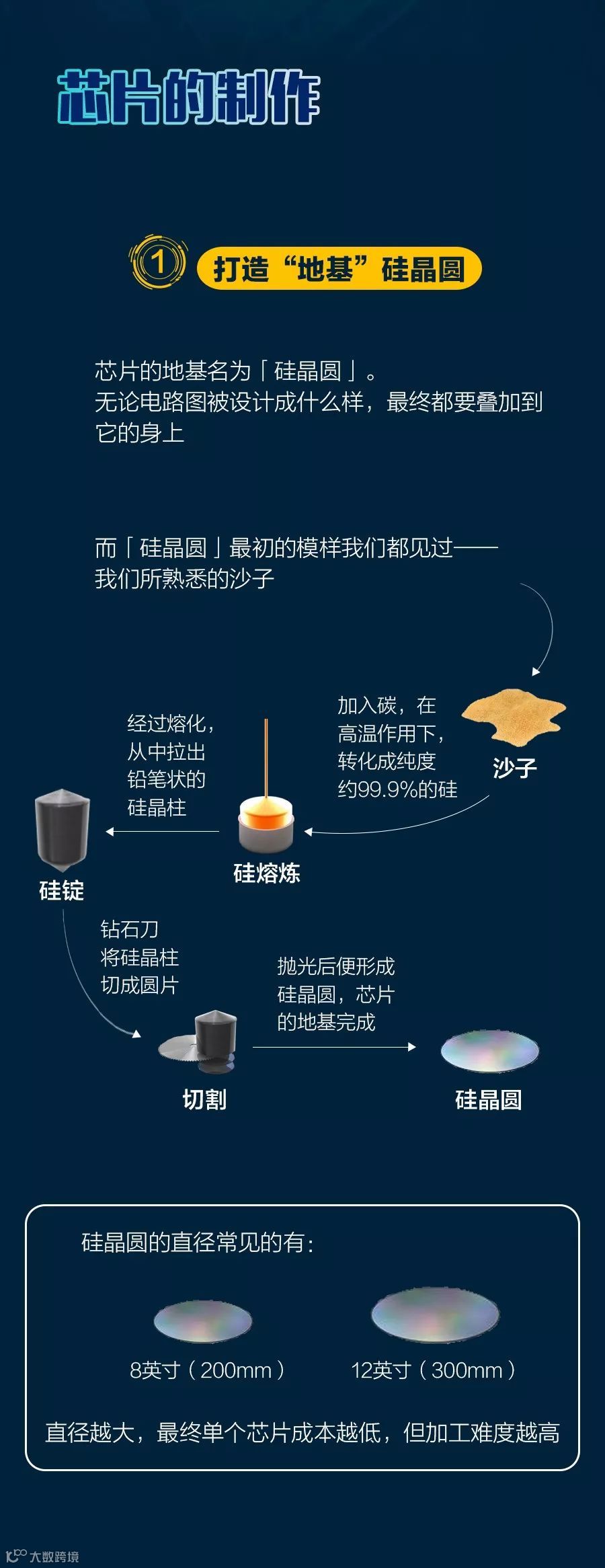

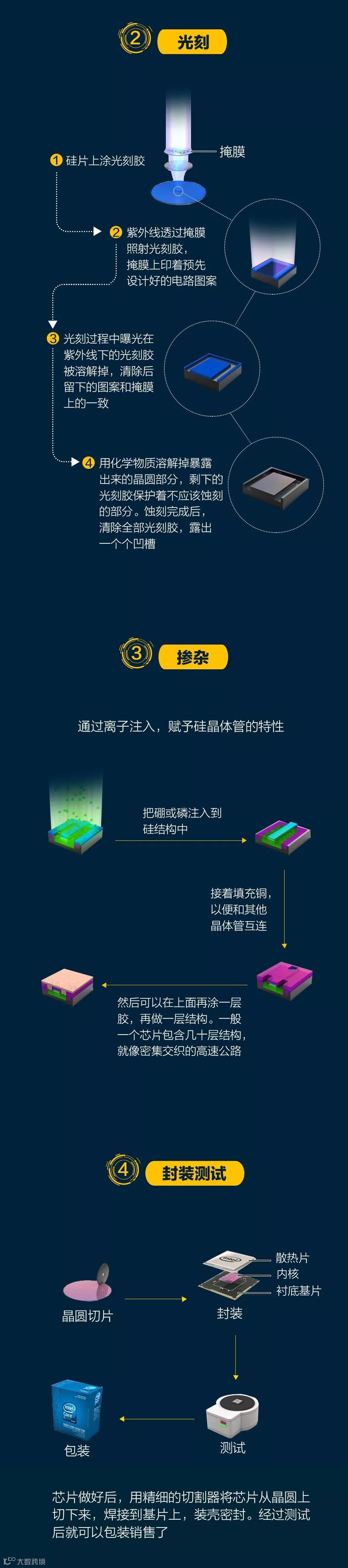

为了让这些纳米级的元件“安家落户”，芯片在投入使用前，要经历上百道工序的纳米级改造……
芯片，以储量最丰富成本最廉价的二氧化硅为原料，成就了这个星球的科技之巅，颁一枚最佳逆袭奖，实至名归！

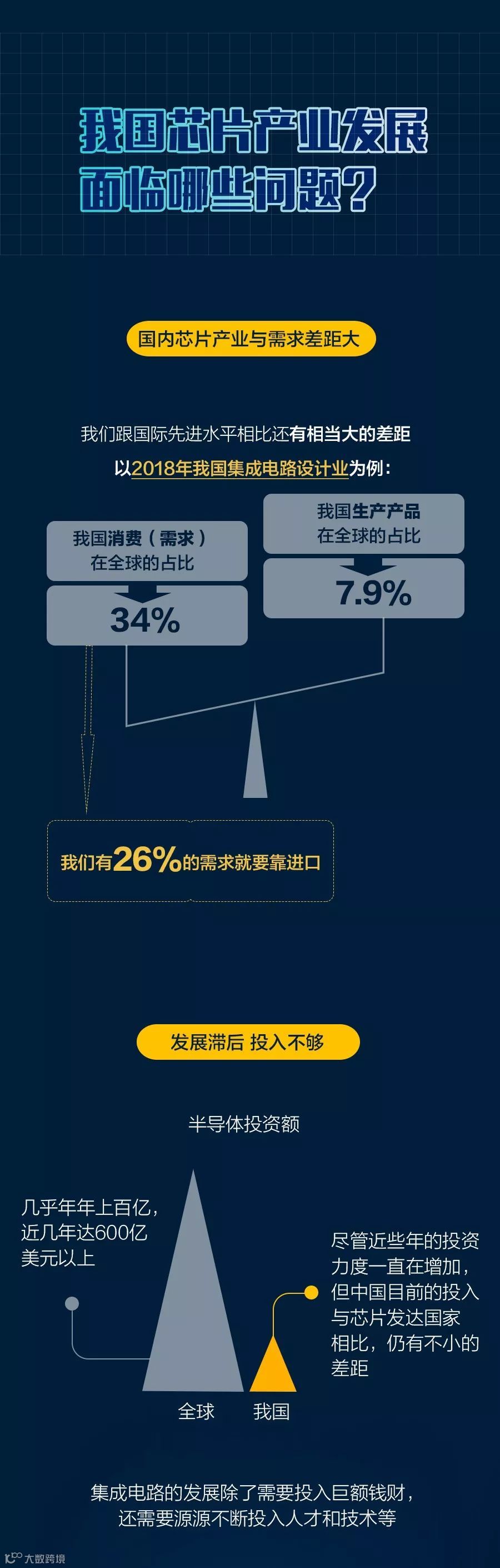

那么，目前中国“芯”处在什么阶段？又面临着哪些问题？
