在材料的残余应力检测中，工程师们常常遇到这样的现象：
检测结果显示残余应力接近甚至超过了材料的屈服极限，许多人会感到困惑：
材料不是应该在达到屈服极限时发生塑性变形、释放应力吗?
为什么会出现应力值超过材料屈服极限的情况?难道检测结果出错了?
今天，我们从加工工艺和检测技术的角度，解释这一矛盾背后的“真相”。
我们都知道：

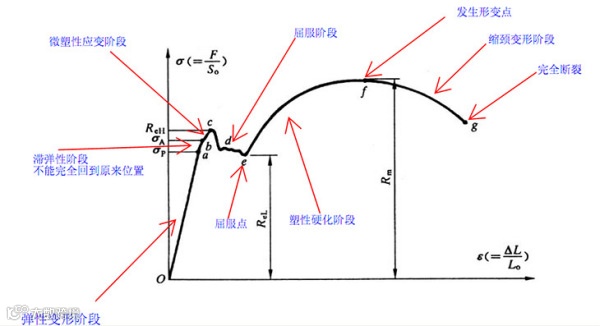

材料的应力-应变关系可分为两个阶段：
弹性阶段：应力 σ 与应变 ε 满足胡克定律 (σ = Eε)，卸载后变形完全恢复。
塑性阶段：当 σ ≥ σy (屈服极限)，材料发生不可逆塑性变形。
一般来讲，若残余应力接近或超过屈服极限，说明材料在加工过程中发生塑性变形，但是塑性变形会导致应力重新分布并释放部分弹性应变，使应力得到一定的释放， 降低至屈服极限以下。
如果出现残余应力结果接近甚至超过了材料的屈服极限的现象，我们要从以下几方面理解。

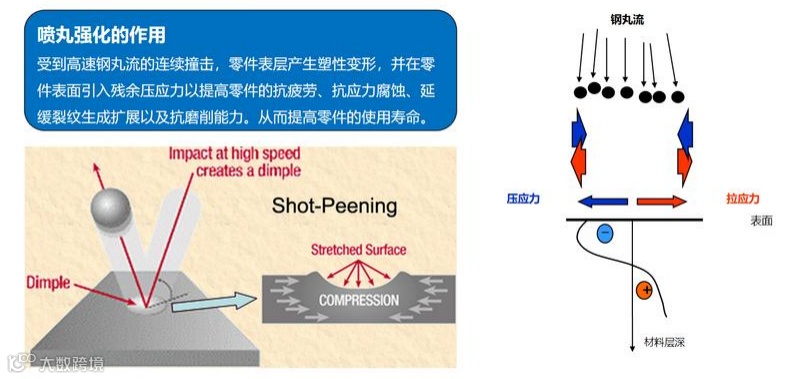

在材料加工过程中，若存在强烈的加工硬化(如冷轧、车削、磨削、喷丸处理等)，材料表面强化层屈服强度会显著提高，如果我们直接检测未经过电解抛光或剥层处理的“加工硬化”后的材料表面残余应力，此时的残余应力就可能接近或超过基体材料的原始屈服极限，就会出现应力值大于材料本身屈服极限的现象。
所以检测应力结果中的“超标”，可能是材料自身性能提升的体现，而非真正的失效风险。
X射线衍射的检测区域通常为毫米，深度为微米级，在实际应用中，有可能检测聚焦在微观缺陷或应力集中区(如晶界、夹杂物附近)。这些局部区域的应力可能远高于宏观平均值。

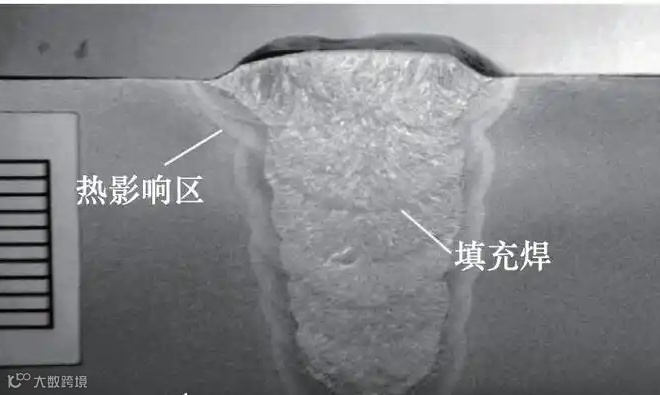

例如：在焊接接头中，热影响区可能存在微裂纹或孔洞。若检测裂纹尖端附近的应力，结果可能高达屈服极限的1.5倍，但这仅是局部现象，整体结构仍处于安全状态。
因此高应力值可能只是“微观世界”的警报，需结合其他检测手段(如超声检测、缺陷检查等)综合评估。
当残余应力在材料内部满足
时，高拉应力区必伴随高压应力区，使材料处于自平衡状态。
此时在材料表层与内部存在较大差异：X射线主要检测表层应力(穿透深度5–30 μm)，而内部可能存在反向应力平衡。表层应力接近屈服极限时，内部可能已发生塑性变形以维持自平衡，所以单独的表层高应力值并不能判定材料失效，需采取电解抛光或剥层处理等手段，结合应力梯度分布加以分析。
在X射线法检测残余应力时，诸多因素会导致结果出现误差，当出现应力值与理论有差异时，我们可以从以下几方面排查：
1、定峰方法：衍射峰位的确定直接影响应变计算。例如，若使用半高宽法或峰顶法处理宽化或分裂的峰，可能引入较大误差。
2、弹性参数不匹配：计算应力时若使用文献中的弹性模量(E)和泊松比(ν)，而未考虑材料实际状态(如热处理差异)，结果可能偏离真实值。
3、组织织构干扰：择优取向(织构)会导致衍射角偏移规律异常，误判为高应力。
4、衍射角度和衍射晶面选择：当衍射角度或衍射晶面选择不当时，也会导致衍射峰位置发生偏移，致使检测结果偏离真实值。
当测得的残余应力“爆表”时，不必急于质疑材料的可靠性， 这可能是材料真实应力状态的反映(如加工硬化或局部应力集中)，也可能是检测误差导致的结果异常。其实际上是“局部微小塑性变形、加工硬化、应力集中与检测方法局限性”共同作用的结果，需结合材料工艺轨迹、多方法测试及数据复核等进行综合判断。若确认应力过高，需从工艺优化或材料设计角度规避失效或变形风险。
1、 翔博科技公众号：《残余应力检测专题1》《轴承残余应力检测与分析》
2、 《银纳米晶体材料的冲击特性》，中国科学技术大学，董新龙等
3、 《X射线衍射法测定圆锯片的适张残余应力》，北京林业大学，李黎等
4、 《X射线衍射法测量铝合金3003基体材料表面残余应力中的衍射角》，https://max.book118.com/html/2023/0904/6222141050005223.shtm
5《X射线在残余应力分析中的应用》，https://www.wendangxiazai.com/b-1nnzlrlxp81kk9rqfifc.shtm
6、 《残余应力超过材料屈服强度就会发生塑性变形》
https://baijiahao.baidu.com/s?id=1717382775415764268&wfr=spider&for=pc&searchword=
7、 “焊接残余应力大于材料的屈服应力的问题”
https://bbs.yanfabu.com/thread-3072-1-1.html
