焊接接头是工业装备的“生命线”，但其断裂问题却屡屡成为重大事故的导火索。2021年某核电站压力容器因焊缝裂纹导致泄漏，直接经济损失超10亿元；2023年某高铁转向架焊接接头冬季断裂，险些酿成重大事故。这些案例背后，是残余应力与微观组织缺陷的致命组合。从力学角度，焊接裂纹的形成都有哪些原因呢？
焊接过程堪称一场剧烈的热狂欢。在焊接热源的强烈作用下，焊缝及其附近区域迅速升温，温度急剧攀升。然而，这一区域的金属膨胀却受到周围低温金属的重重束缚，无法自由伸展。当焊接热源离去，高温区域金属开始冷却收缩，此时又因周围已冷却金属的牵制，不能顺畅收缩。这种不均匀的加热与冷却历程，如同“热力囚笼”，其形成涉及三种应力叠加：
热应力：温度梯度导致的非均匀膨胀收缩;
相变应力：奥氏体向马氏体转变的体积变化;
拘束应力：外部约束限制自由变形。

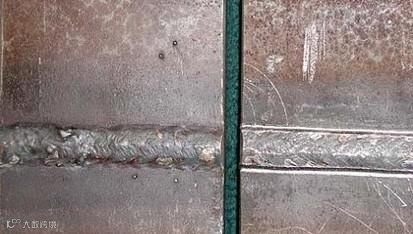

焊缝的几何形状往往并不规则，存在诸如咬边、气孔、夹渣等缺陷。这些看似微小的瑕疵，却会将残余应力高度聚集。如咬边处，母材金属的连续性被破坏，形成了尖锐的缺口，在残余应力的作用下，应力线在此处严重扭曲、汇聚，应力值大幅提升;在焊趾、根部等几何突变区，残余应力呈现三维拉应力状态，使材料处于脆性断裂敏感状态；气孔与夹渣则像是在焊接接头内部埋下的 “不定时炸弹”，它们使局部区域的材料承载能力下降，残余应力在这些缺陷周围被迫重新分布，导致应力集中现象愈发严重。以管道焊接为例，若焊缝中存在气孔，在管道输送高压流体时，气孔周围的应力集中可能成为引发管道泄漏甚至爆裂的关键因素。
当焊接构件投入实际服役，其焊接接头不仅要承受自身的残余应力，还需应对来自外部的各种服役应力，如机械载荷、热载荷等。这两种应力如同两股力量，一旦叠加，焊接接头所承受的总应力可能远超其设计承载极限。例如在航空发动机的高温高压环境下，焊接部件既要承受发动机运转产生的巨大机械应力，又要经受高温燃气带来的热应力，而焊接接头内部的残余应力此时与这些服役应力相加，极大地增加了焊接接头断裂的风险，严重威胁着航空发动机的安全稳定运行。
焊接热循环的强烈冲击，使焊接接头的热影响区经历了一场微观层面的 “大变局”。在紧邻焊缝的过热区，金属被迅速加热至远高于正常相变温度，晶粒如同在高温 “催熟剂” 下疯狂生长，变得异常粗大。而在正火区，由于加热温度相对适中，随后又经历了类似正火处理的冷却过程，组织得以重新细化，形成了较为均匀的细晶粒组织。热影响区的组织重构对焊接接头性能影响巨大。粗大的晶粒降低了材料的韧性与强度，使其更容易在受力时发生裂纹扩展;而细晶粒组织则通常具有较好的综合性能，但热影响区不同区域组织的差异，又在微观层面形成了性能的不均匀性，成为焊接接头的薄弱环节。在建筑用钢的焊接中，热影响区组织的变化会直接影响到建筑结构的承载能力与抗震性能。
焊接过程中的高温还引发了合金元素的 “迁移潮”。在焊缝与热影响区，合金元素因扩散作用发生重新分布。一些熔点较低、扩散速度较快的合金元素，会在高温下从焊缝中心向边缘扩散，或者从热影响区的高温区域向低温区域迁移。在不锈钢焊接时，铬、镍等关键合金元素的再分配，可能导致焊缝及热影响区局部铬含量降低，从而削弱了材料的耐腐蚀性能。在化工设备的焊接中，这种合金元素的再分配若处理不当，可能引发设备在腐蚀性介质中的腐蚀失效，严重影响设备的使用寿命与安全生产。
在焊接接头的冷却过程中，随着温度降低，一些合金元素会以析出相的形式从基体中沉淀析出。这些析出相犹如一把双刃剑，对焊接接头性能有着复杂的影响。一方面，当析出相均匀细小地分布在基体中时，它们能够通过弥散强化机制，有效阻碍位错运动，提高焊接接头的强度与硬度。在铝合金焊接中，合理控制冷却速度，可使析出相尺寸与分布恰到好处，显著提升焊接接头的力学性能。另一方面，若析出相尺寸过大、分布不均匀，或者在晶界处大量聚集，反而会成为裂纹萌生与扩展的 “温床”，降低接头的韧性与抗疲劳性能。在高强度钢的焊接中，若析出相控制不佳，就可能在焊接接头中引发早期疲劳断裂。
焊接裂纹的形成原因较多，此处仅讨论残余应力引起的焊接裂纹应该如何应对。
为了有效掌控焊接接头中的残余应力，精准的检测技术至关重要。目前，常用的残余应力检测方法多样。X 射线衍射法利用 X 射线穿透材料时，因残余应力导致晶格畸变，进而引起衍射峰位移的原理，来精确测量残余应力大小与方向。这种方法具有非接触、测量精度高的优点，尤其适用于对表面残余应力的检测。
钻孔法通过在构件表面钻孔，释放局部残余应力，再利用应变片测量释放前后的应变变化，从而计算出残余应力，它能够测量构件较深层的残余应力。在实际工程中，可根据焊接构件的材质、形状、尺寸以及对检测精度的要求等，灵活选择合适的检测技术，为后续残余应力的控制提供准确依据。
推荐阅读：X射线 VS 盲孔法 哪个技术检测残余应力更精准?
3.2.1 自然时效
自然时效是一种较为 “温和” 的残余应力控制方法。它将焊接构件放置在自然环境中，让时间成为 “工匠”，通过长期的自然作用，使残余应力逐渐松弛。在自然时效过程中，金属原子会在热激活与自身应力的驱动下，缓慢地进行微观位移与重排，从而降低残余应力水平。这种方法无需额外的设备与能源投入，成本较低。但其缺点也很明显，时效周期漫长，可能需要数月甚至数年时间，对于生产周期紧张的项目不太适用。
3.2.2 热时效
热时效则是借助外部热源，主动出击来驯服残余应力。将焊接构件加热至一定温度，并保持一段时间，这个温度通常在材料的再结晶温度以下。在高温作用下，金属原子的活动能力显著增强，能够更快速地进行滑移与重排，从而有效消除残余应力。热时效的加热方式多样，如电阻炉加热、燃气炉加热等。热时效效果较为显著，能够大幅降低残余应力，提高焊接构件的尺寸稳定性与力学性能。不过，该方法需要消耗大量能源，且对加热设备与工艺控制要求较高。在大型机械制造中，对于一些大型焊接结构件，如重型机床床身，热时效是常用的残余应力控制方法，以确保机床在长期使用过程中的精度稳定性。
3.2.3 振动时效
振动时效是一种新型的残余应力控制技术。通过给焊接构件施加特定频率与振幅的振动激励，使构件内部产生微观塑性变形，从而促使残余应力得以释放与均化。振动时效设备操作简便、成本相对较低，且时效周期短，一般只需几十分钟到数小时。同时，它对环境的要求不高，可在生产现场进行。振动时效在消除残余应力的还能提高焊接构件的疲劳寿命与抗变形能力。在汽车零部件的焊接生产中，振动时效被广泛应用于控制焊接残余应力，提升零部件的质量与可靠性，降低生产成本。
焊接接头的断裂问题，是残余应力与微观组织复杂力学博弈的结果。残余应力在焊接过程中悄然形成，以应力集中与服役应力叠加等方式，对焊接接头的承载能力发起挑战；微观组织在热循环的影响下，经历组织重构、合金元素再分配与析出相变化，这些变化或增强或削弱焊接接头的性能。通过先进的残余应力检测技术，我们得以洞察残余应力的数值；借助自然时效、热时效、振动时效等控制技术，能够有效消除残余应力。在未来的焊接技术发展中，深入研究残余应力与微观组织的作用机制，不断优化检测与控制技术，将为提高焊接接头质量、推动焊接结构在更多领域的安全可靠应用提供坚实保障。
