现代会议室常用的视频设备包括模拟摄像机、高清数字摄像机、高清录播机、蓝光高清DVD、高清视频会议终端、高清视频矩阵、高清投影机、机顶盒、高清液晶电视、PC等设备，同时还有多种视频接口：AV、VGA、RGBHV、YPBPR、DVI、HDMI、HD- SDI等。如此复杂多样的设备及信号接口，势必会给项目设计带来麻烦，给用户使用带来困惑。
传统解决方案

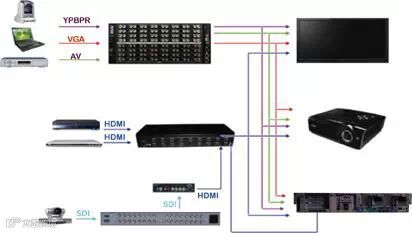

针对会议系统多样化的设备类型及各式的接口，传统的解决方案是用多个不同信号类型的矩阵分别管理不同的信号源，例如AV信号使用AV矩阵，VGA信号使用VGA矩阵或RGB矩阵，数字信号使用DVI或HDMI矩阵，对于数量特别少的信号可能考虑使用转换设备将其转换成现有矩阵的信号格式。
此类方案存在以下弊端:
采用了多种不同的矩阵，系统复杂，成本过高；
多种转换器导致故障点多，图像质量经转换后下降，稳定性下降；
显示设备要求支持多格式输入，并需经过通道切换后才能显示指定信号；
布线繁琐，项目施工难度增加，中控编程复杂；
用户使用不方便，需要选择切换过多的设备，并需要切换显示通道的问题；
信号切换效果不理想，有中间过渡态等问题。
智能高清会议解决方案

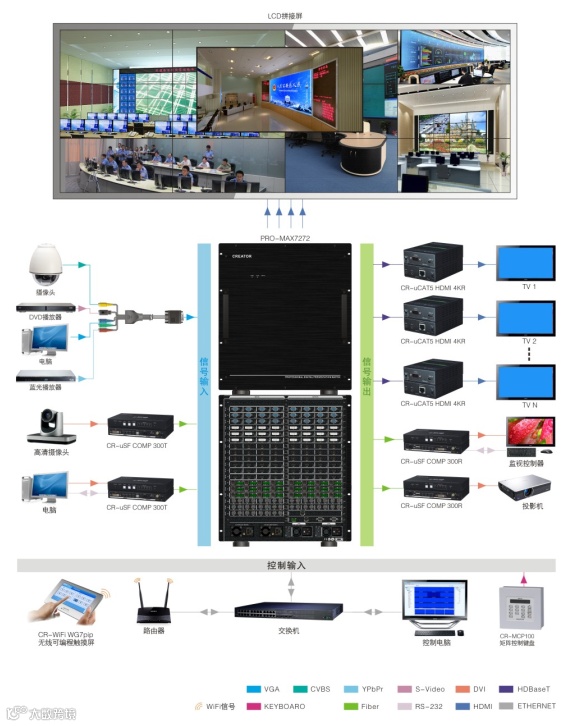

传统解决方案暴露出来的各种问题，该如何解决？CREATOR快捷推出的PRO MAX系列混合拼接矩阵，就能解决以上所有问题，可为用户打造出一个现代化智能高清会议显示系统。其解决方案系统图如下：
基于市场客观需求，CREATOR快捷为各行业客户设计了一款混合拼接矩阵。该矩阵具有如下设计特点：
全数字化切换，每种输出卡都能实现真正实时的无缝切换；
每种输出卡都能实现视频拼接功能，图像视窗在全屏范围内可以任意缩放、叠加、漫游；
预览卡能实现视频预览并切换功能；
支持DVI 1.0协议，符合HDCP1.3标准，兼容HDMI 1.3a；
支持热插拔，支持音视频信号一起切换,支持音频AUTO DELAY；
HDMI数字音频与模拟音频可选择输入，HDMI数字音频与模拟音频同时输出；
支持EDID读取，PC软件控制切换与EDID管理；
HDBaseT输入输出信号支持内嵌的（或本地端的）双向RS-232和双向IR信号，并可选择随视频信号切换，或分离切换模式，并支持POE对外供电；
控制方式灵活，具有红外遥控，RS485，RS-232通讯接口和网络端口，并且可以通过远端 的HDBaseT的串口控制，方便用户与各种远端控制设备配合使用；
支持固件在线升级；
支持智能控制矩阵风扇的运行；
SDI输入卡带有环出功能；
插卡式结构设计，可灵活配置输入输出信号类型及信号通道数；
选配POE（48V）供电电源。
PRO MAX系列混合拼接矩阵的优势
混进混出，高集成度，可选不同规模
CREATOR快捷PRO MAX系列混合拼接矩阵含有不同的机箱规模：2U（8×8）、3U（16×16）、7U（36×36）、12U（72×72）、25U(144×144)。输入输出支持HDMI、DVI、VGA、HDBaseT、SDI、光纤等信号格式。在现代化会议系统中，CREATOR快捷PRO MAX系列混合拼接矩阵混进混出的特点，使得会议系统不再使用多台传统矩阵设备，简化系统组成，降低成本。同时设备丰富的接口类型，可将会议系统中的任意信号源设备接入进来，灵活的切换输出到会议系统中的显示设备及终端设备。
无缝切换，无中间过渡态
会议系统中，用户在使用过程中切换信号，多数矩阵在切换过程会出现中间过渡态，如黑场及画面碎片等现象，大大降低了会议系统的显示效果。CREATOR快捷PRO MAX系列混合拼接矩阵支持零时间无缝切换，确保切换时没有黑场及画面碎片，提高了信号切换的效果。
自带拼接功能
会议系统中，传统做法是信号源经过矩阵→拼接器→大屏从而实现拼接功能。CREATOR快捷PRO-MAX系列混合拼接矩阵是一款配置灵活的拼接与无缝切换矩阵。能将一个完整的图像信号划分成多个信号，分配给多个显示单元，同事组成一个大的显示屏幕来显示动态画面。只需一台矩阵就可轻松实现信号的切换、管理与拼接功能。
CREATOR快捷PRO MAX混合拼接矩阵优化资源配置与硬件升级，极大简化了传输系统，降低了系统成本，同时也降低了安装维护工作量，提高了系统的稳定性和可靠性，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、智慧控制中心等。
