KBG管、JDG管与SC管的区别解析
常见的三种电气导管类型：
1、扣压式薄壁钢管（KBG管）
2、紧定式薄壁钢管（JDG管）
3、焊接钢管（SC管）

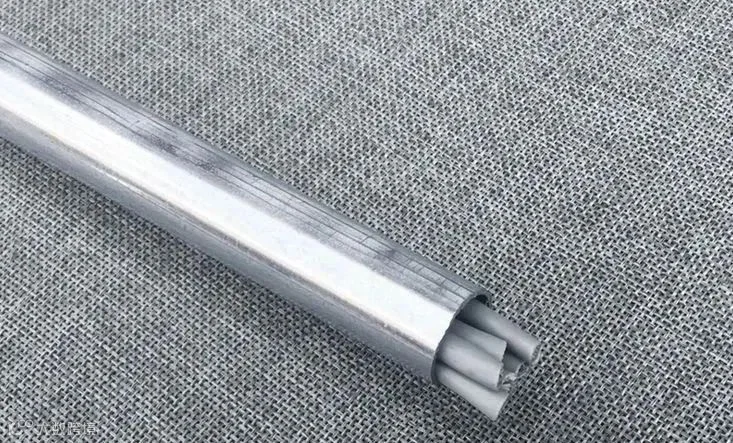

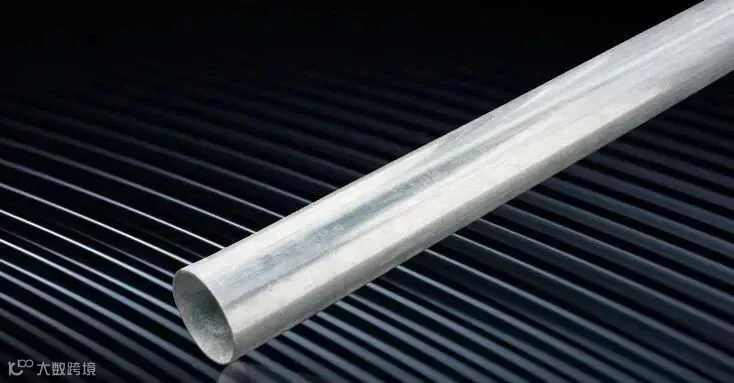

KBG穿线管
KBG管为扣压式镀锌薄壁电线管，通过专用扣压钳将管道与接头压接成型，连接紧密。其材质具有阻燃防火性能，广泛应用于公共建筑配电系统，尤其适用于人防工程和消防线路敷设。
材质要求
- 采用优质冷轧带钢高频焊接而成，内外双面镀锌，镀层光亮均匀，无脱落。
- 管体内外壁平滑，无气泡、裂纹、色泽不均或凸棱等缺陷；管口边缘光滑，不损伤电线绝缘层。
- 壁厚均匀，外径尺寸符合标准，产品应标注品牌、型号、尺寸、标准编号及生产厂家信息。
- 普通KBG管壁厚根据规格不同一般为1.0～1.2mm，用于人防或消防线路时壁厚不低于2.5mm。
主要优点
- 重量轻：相比焊接钢管（SC管），单位长度重量显著降低，便于运输与安装。
- 成本低：采用薄壁设计，节省钢材，降低材料与工程造价。
- 施工便捷：采用扣压连接，无需套丝或焊接，无需跨接接地，提高工效4～6倍。
- 安全可靠：施工现场无需明火作业，杜绝火灾隐患。
- 配件齐全：配备直管接头、弯管接头（90°，四倍或六倍弯曲半径）、专用接线盒连接件及配套工具（扣压器、弯管器）。

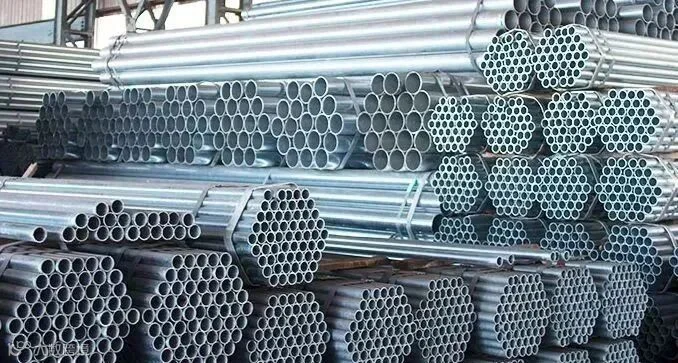

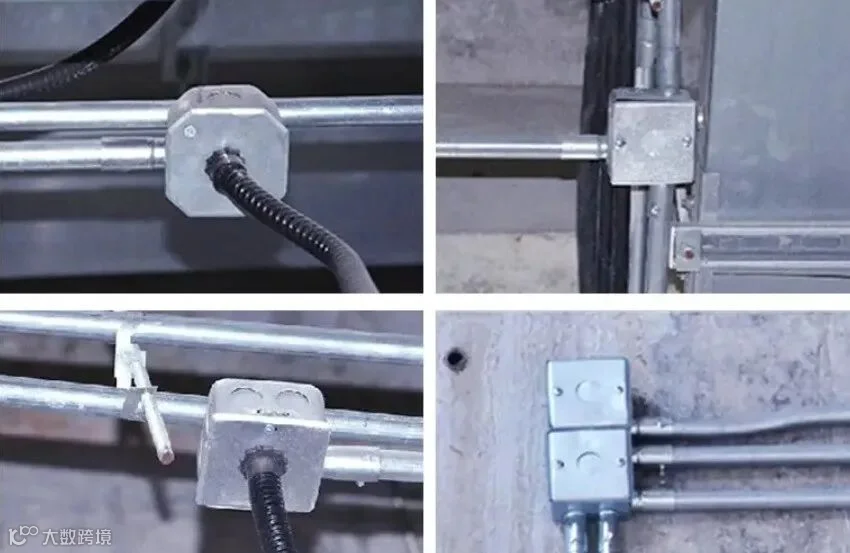

JDG穿线管
JDG管即套接紧定式镀锌钢导管，是一种新型电气线路保护导管，采用螺钉紧定技术连接管件，无需焊接、套丝或跨接接地，适用于明敷与暗敷线路，是PVC管和传统SC管的升级替代产品，特别适合智能建筑综合布线系统。
材质要求
- 管材表面有清晰且不易脱落的产品标识。
- 内外壁镀锌层均匀完整，无剥落、锈蚀现象。
- 连接套管及附件表面光洁，无毛刺、飞边、砂眼、气泡或变形等缺陷。
- 管口边缘平整光滑，紧定螺钉螺纹整齐，配合良好。
- 壁厚均匀，外径尺寸一致；除Φ16管壁厚为1.2mm外，其余规格均为1.6mm。
- 规格范围：外径Φ16～Φ50mm。
产品特点
- 取代传统PVC管和SC管，解决PVC管易老化、防火性能差、接地困难等问题。
- 避免金属导管需熔焊跨接的复杂工艺，降低施工难度与成本。
- 安装简便，连接牢固，具备良好的电气连续性与机械强度。

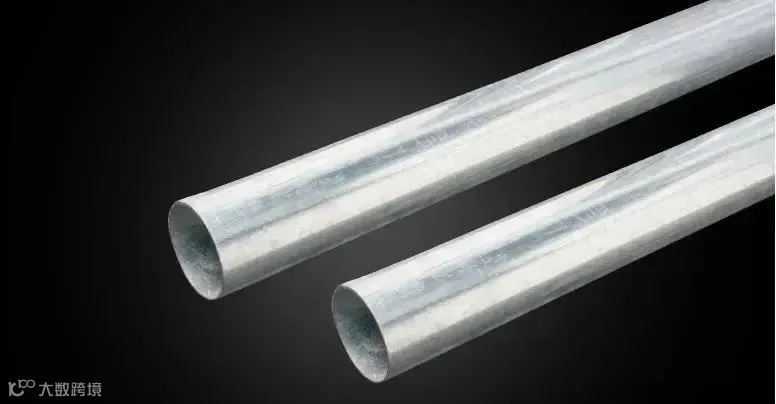

SC穿线管
SC管为焊接钢管，俗称“黑铁管”，属于厚壁钢管，常用于暗敷设或对机械强度要求较高的场所，如混凝土楼板、墙体或地下埋设。
材质要求
- SC管为厚壁镀锌钢管，壁厚通常不小于3mm。
- 明敷或地埋时需进行内外防腐处理；在混凝土内暗敷时可不做内防腐。
- 符合国家相关标准，作为规范认可的焊管使用。
产品特点
- 管体坚固，抗压能力强，适用于高强度环境。
- 内壁光滑，焊缝均匀，无劈裂、砂眼、棱刺或凹扁现象。
- 无严重锈蚀，锁紧螺母丝扣清晰，外形完好。
- 管径、壁厚及均匀度符合设计要求，确保电气线路安全稳定。
