上海仪表厂(上仪)生产的双法兰液位变送器，是工业液位监测领域中基于差压原理实现精准测量的核心设备。其技术核心在于通过测量容器内不同位置的压力差，推导出液位高度，这一过程融合了流体力学、材料科学与电子信号处理技术。本文将从技术原理、结构设计与关联逻辑三个维度，解析其工作机制。
一、差压与液位的物理关联：帕斯卡定律的工业应用
双法兰液位变送器的测量基础源于帕斯卡定律：在静止流体中，压力与液柱高度呈线性关系，公式为 ΔP = ρ·g·H(ΔP为压力差，ρ为液体密度，g为重力加速度，H为液位高度)。当容器内液位变化时，液体对容器底部产生的静压力随之改变，而容器顶部气相压力保持相对稳定。通过测量这两点间的压力差，即可间接推导出液位高度。
技术关键点：
介质隔离：双法兰设计通过毛细管将过程介质与变送器核心传感器(如电容式或单晶硅传感器)完全隔离，避免腐蚀性、高粘度或含悬浮物介质直接接触传感器，延长设备寿命。
压力传导：毛细管内填充高稳定性硅油，作为压力传导介质。硅油的化学惰性、低压缩性和热稳定性确保压力信号在传输过程中无失真。
差压测量：变送器本体通过高、低压侧法兰分别连接容器底部(测量液相压力)和顶部(测量气相压力)，两侧压力差经硅油传递至传感器，转换为电信号输出。
二、结构解析：双法兰设计的创新优势

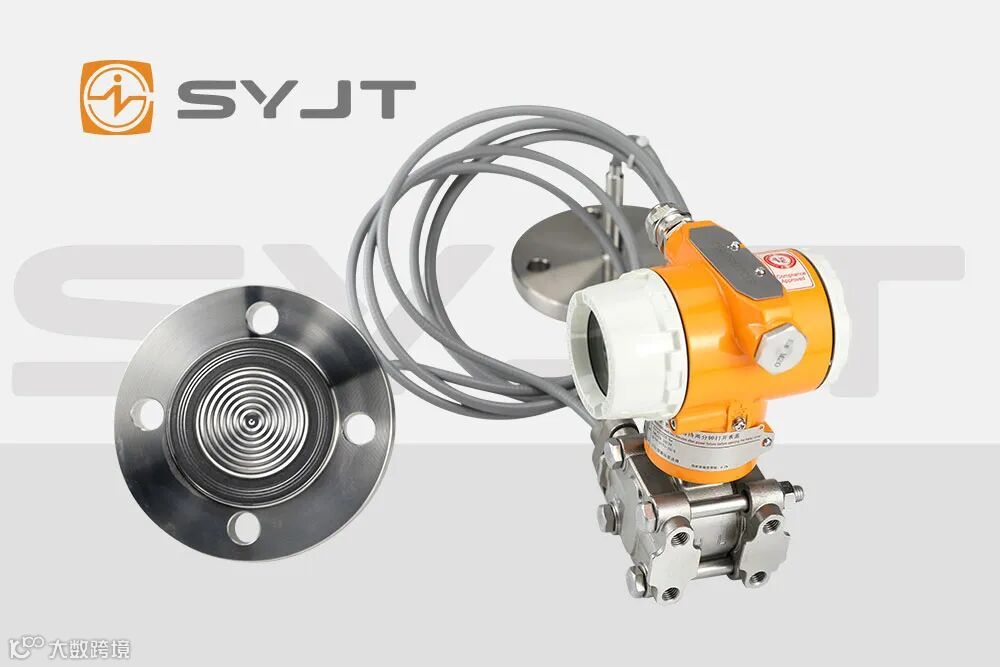

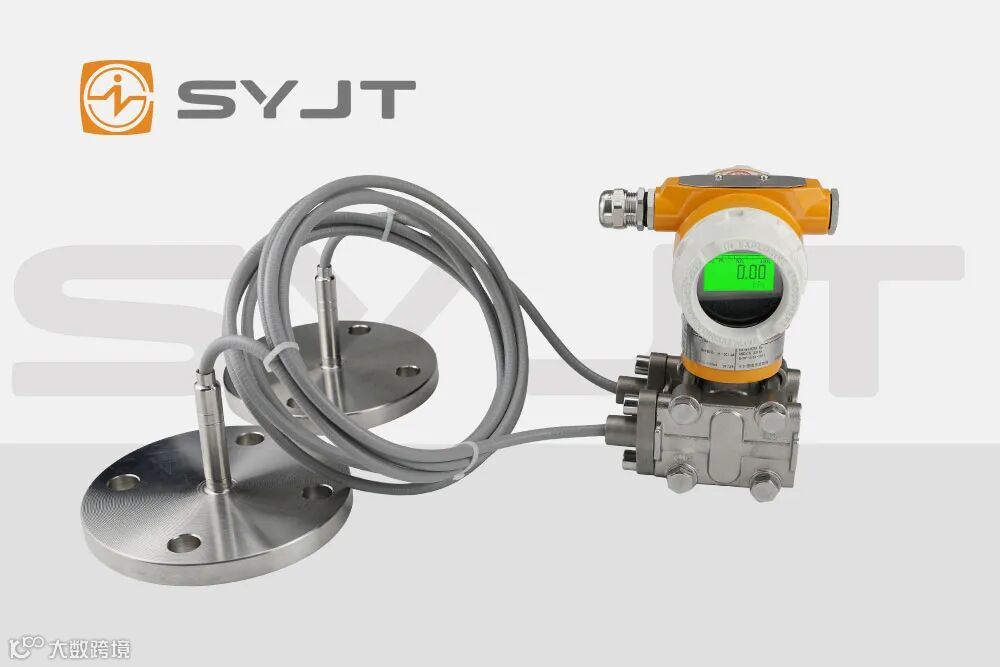

上仪双法兰液位变送器的结构由三大模块构成：
法兰膜盒：高、低压侧法兰膜盒采用耐腐蚀材料(如316不锈钢、哈氏合金或钽合金)，直接接触被测介质。膜盒内隔离膜片通过弹性形变将介质压力传导至硅油。
毛细管系统：标准长度3米的毛细管连接法兰膜盒与变送器本体，弯曲半径需大于50mm以防止硅油流动受阻。部分型号配备保护套管，适应高温或机械振动环境。
差压传感器：采用电容式或单晶硅谐振式传感器，将压力差转换为4-20mA标准电信号或数字信号。电容式传感器通过测量膜片位移改变电容值，单晶硅传感器则利用谐振频率变化实现高精度测量。
对比单法兰变送器：
应用场景：单法兰变送器仅高压侧通过法兰连接介质，低压侧通大气，适用于敞口容器;双法兰变送器高低压侧均通过法兰连接，适用于密闭容器(如反应釜、储罐)。
抗干扰能力：双法兰设计可消除气相压力波动对测量的影响，尤其在真空或正压容器中，测量稳定性显著优于单法兰。
介质适应性：双法兰变送器通过隔离膜片与硅油双重防护，可测量强腐蚀性、高温或易结晶介质，而单法兰变送器在介质直接接触传感器时易受损。
三、信号处理与智能功能：从物理量到工业语言的转化
变送器将压力差转换为电信号后，需经过多级处理以实现工业应用：
线性化补偿：通过内置算法消除温度、密度变化对测量结果的影响。例如，当液体密度因温度变化时，系统可自动修正ΔP与H的线性关系。
数字通信：支持HART协议，实现远程参数设定、故障诊断与实时校准。操作人员可通过手操器调整零点、量程，无需停机维护。
防护设计：具备反向极性保护、瞬间过电流防护(15kV静电放电耐受)及隔爆/本质安全型防爆认证(Exd II BT4-6/Exia II CT5)，适应危险区域使用。
四、技术逻辑总结：差压测量如何定义液位监测标准
上仪双法兰液位变送器的技术逻辑可概括为：
介质隔离→压力传导→差压测量→信号补偿→工业输出
这一流程通过物理隔离、化学稳定传导与智能算法修正，实现了对复杂工况下液位的高精度、长周期稳定监测。其核心价值在于将流体力学原理转化为可工程化的测量方案，为化工、石油、制药等行业提供了可靠的液位控制基础。
通过解析差压与液位的关联逻辑，可见双法兰液位变送器不仅是压力测量的延伸，更是工业自动化中“感知-传输-决策”闭环的关键节点。上海仪表厂的技术积累，正是通过优化这一链条中的每个环节，推动了液位监测技术的标准化与智能化发展。
